手动式旋转台止挡机构

发布时间：2025-09-03
图纸描述

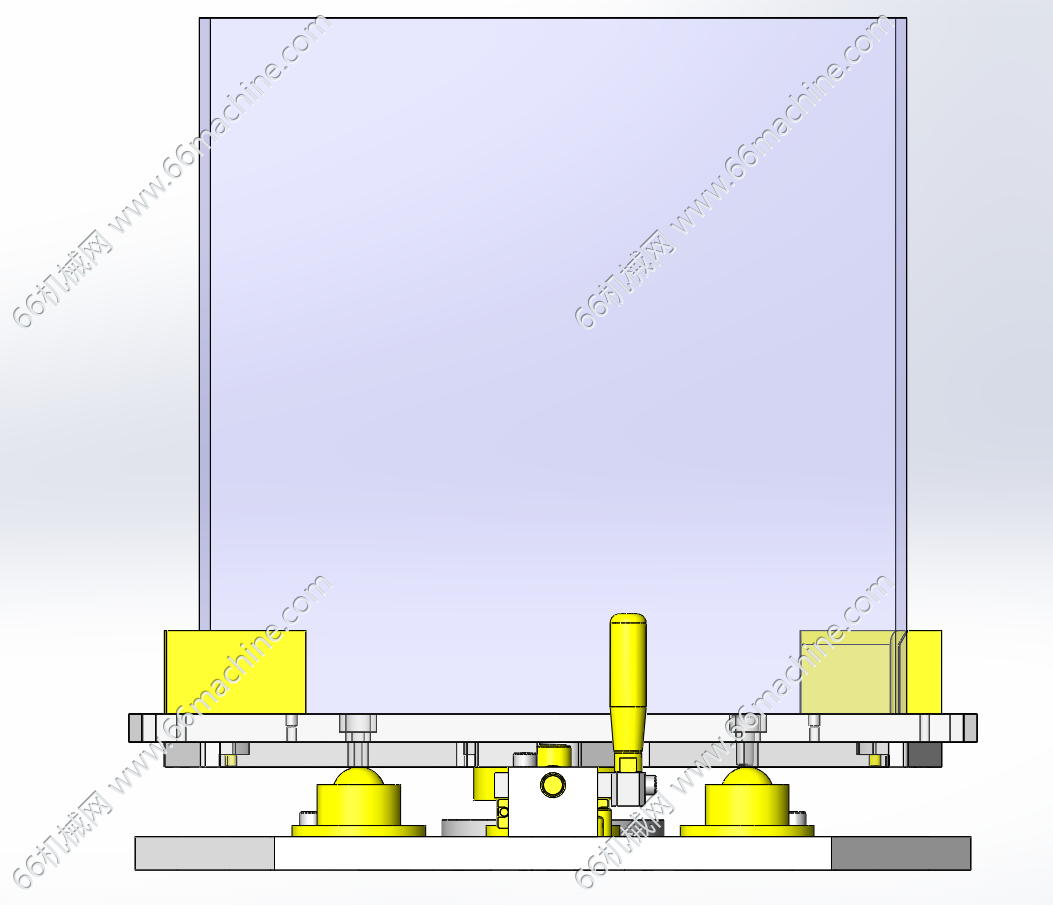

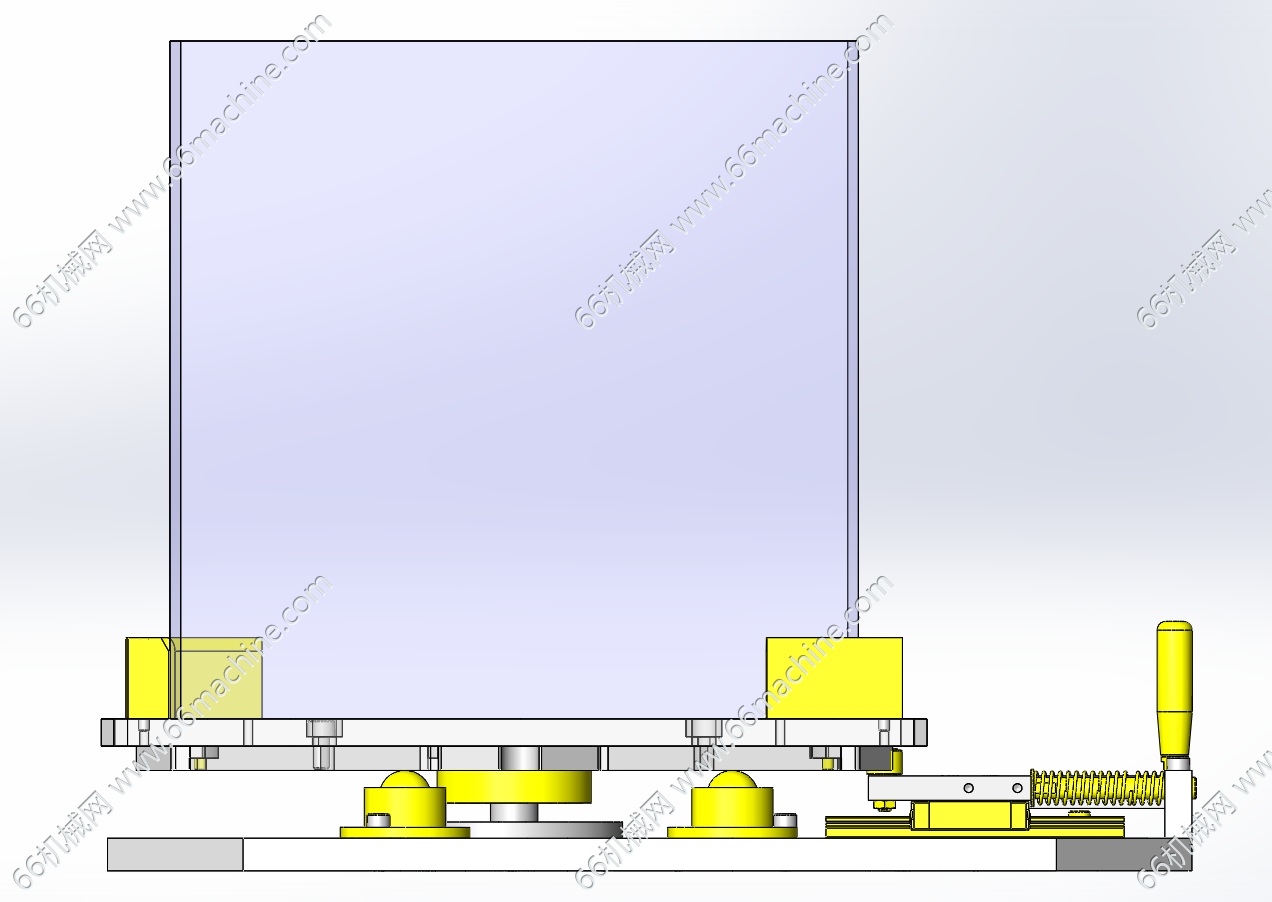

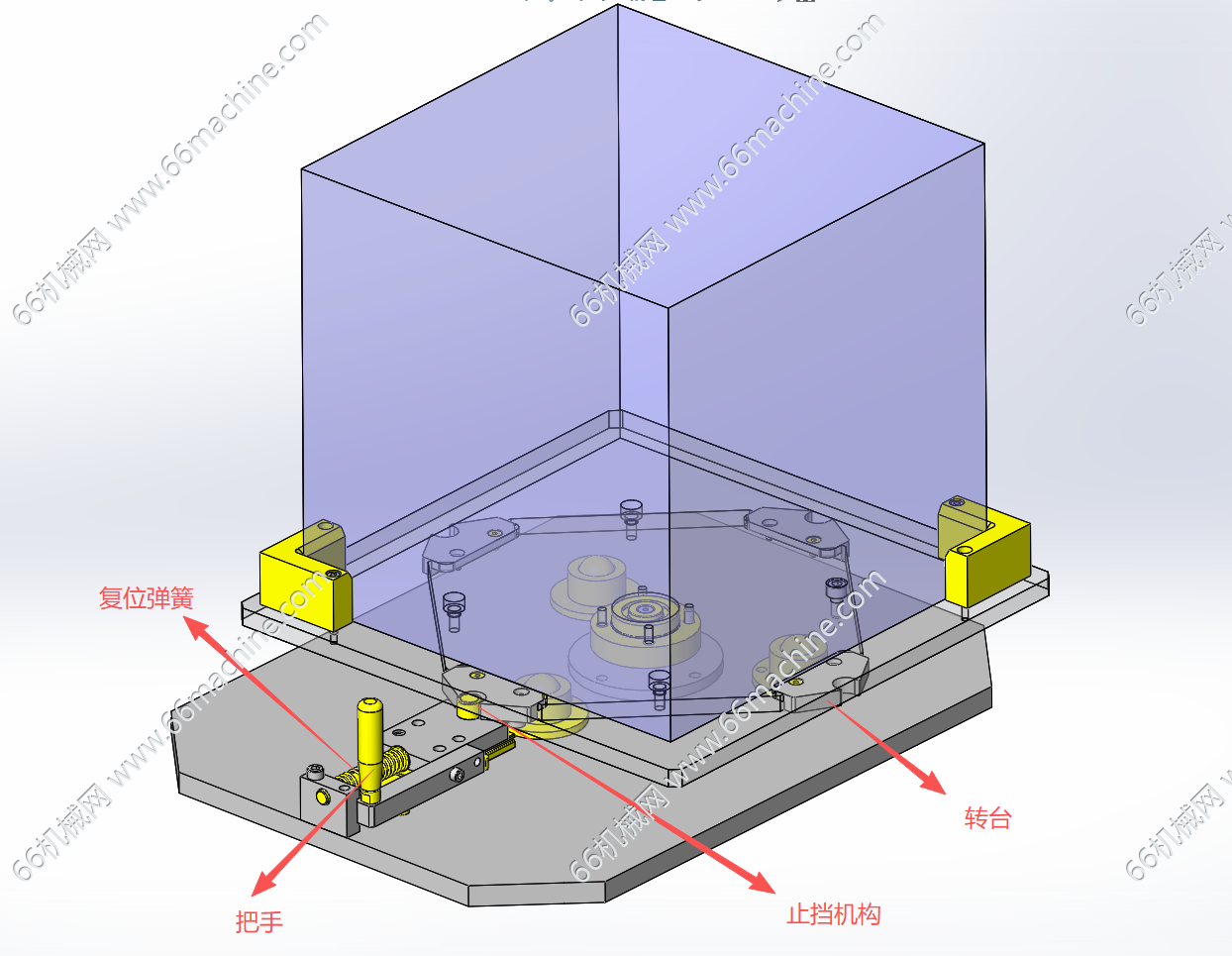

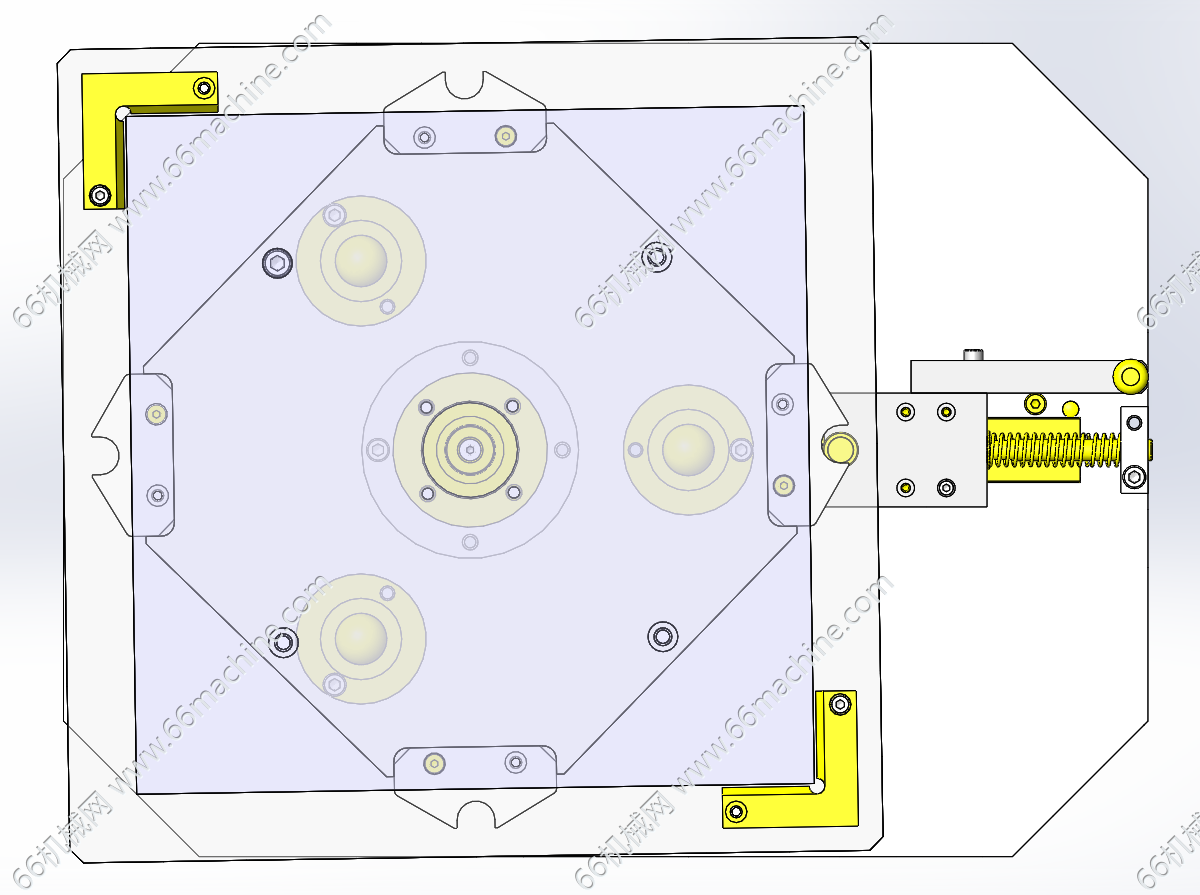

本模型为手动式旋转台止挡机构，拉起把手解除锁定，旋转台带动工件旋转，松开把手止挡机构在弹簧作用下推出与转台对应位置契合，实现转台止动，欢迎参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 122 份
    图纸参数

    图纸ID: 315092070404591684

    图纸格式：sldasm、SLDPRT、SLDASM、sldprt

    图纸版本：Solidworks2021

    文件大小：5.05MB

    所需积分：20机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
