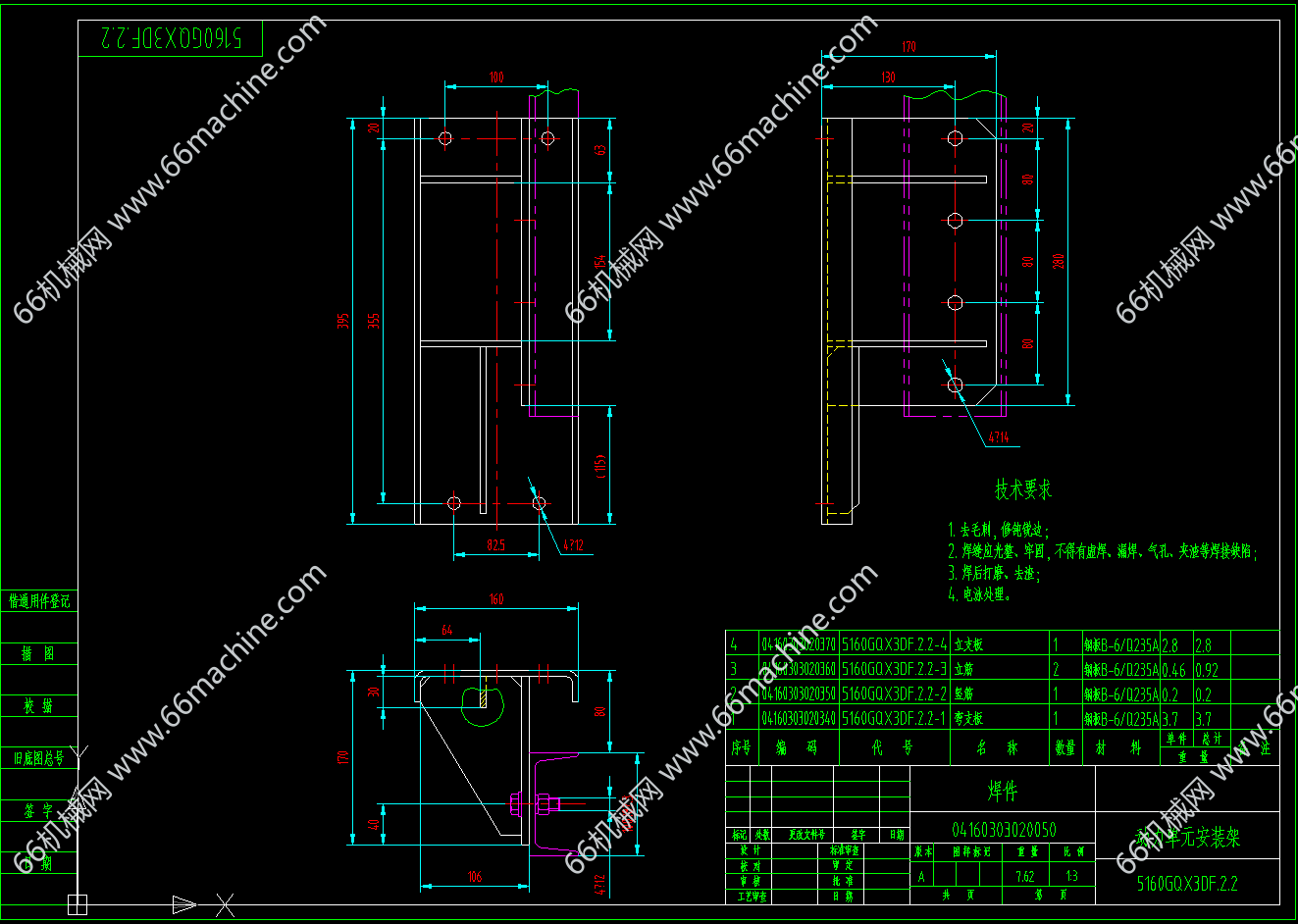

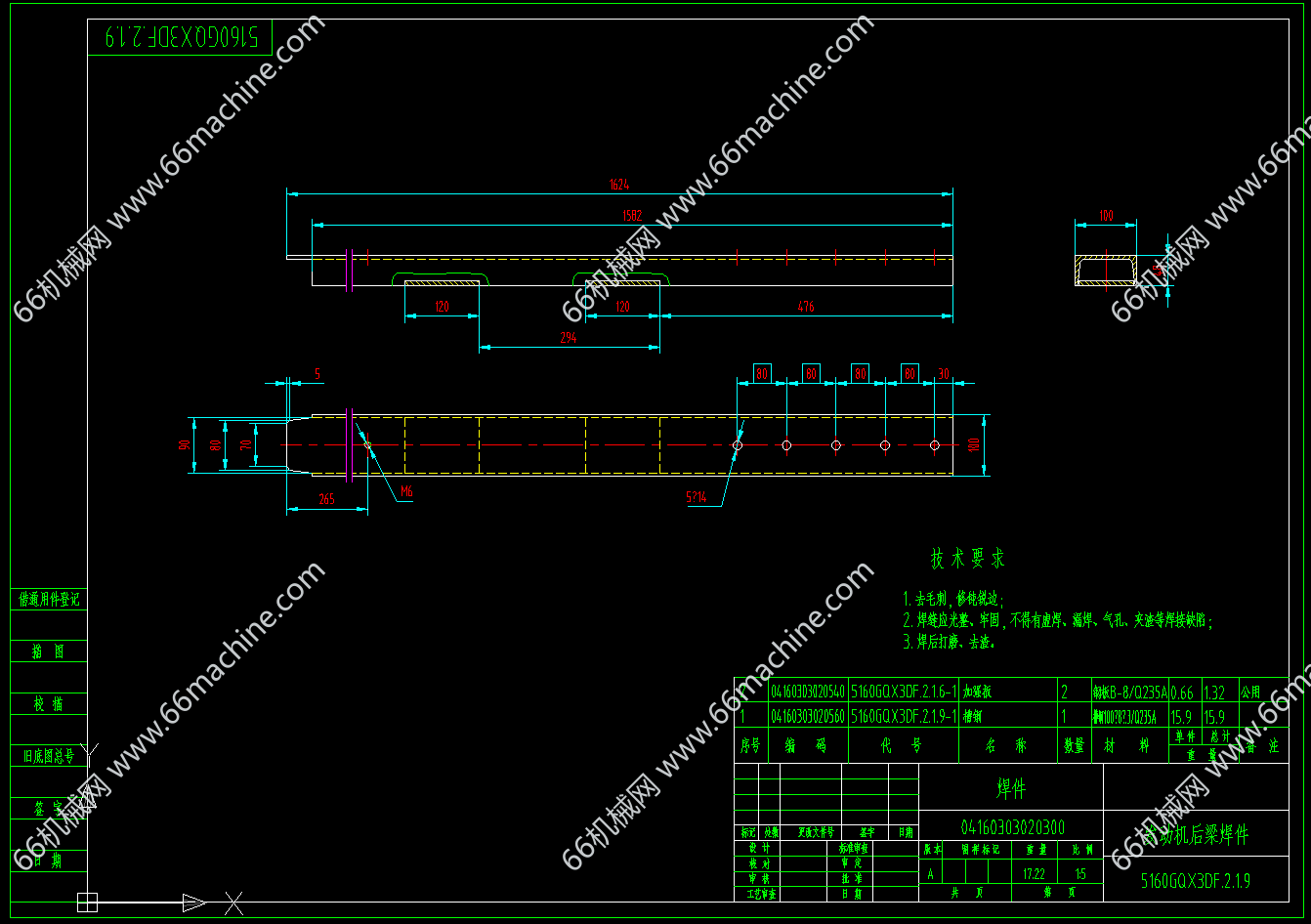

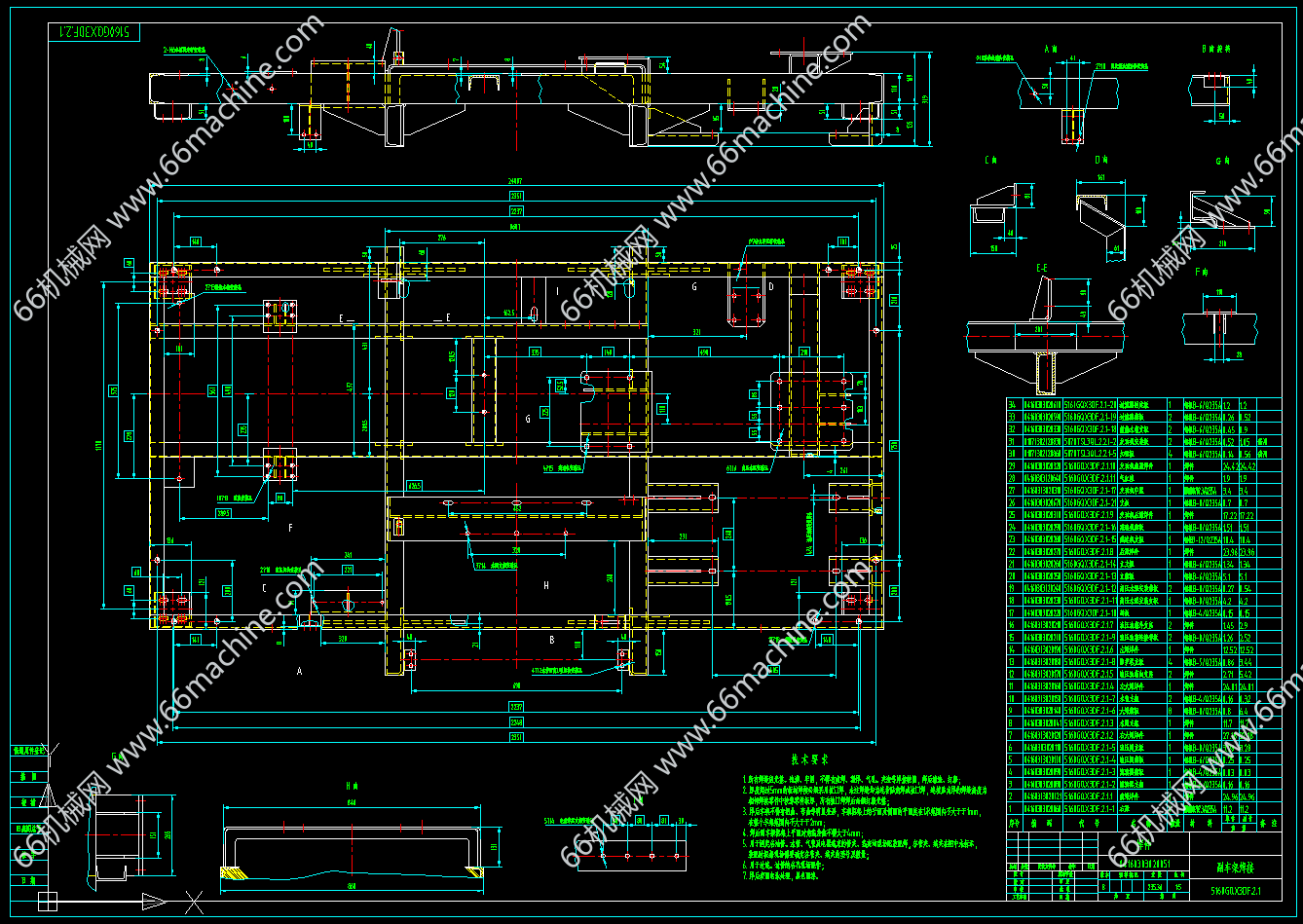

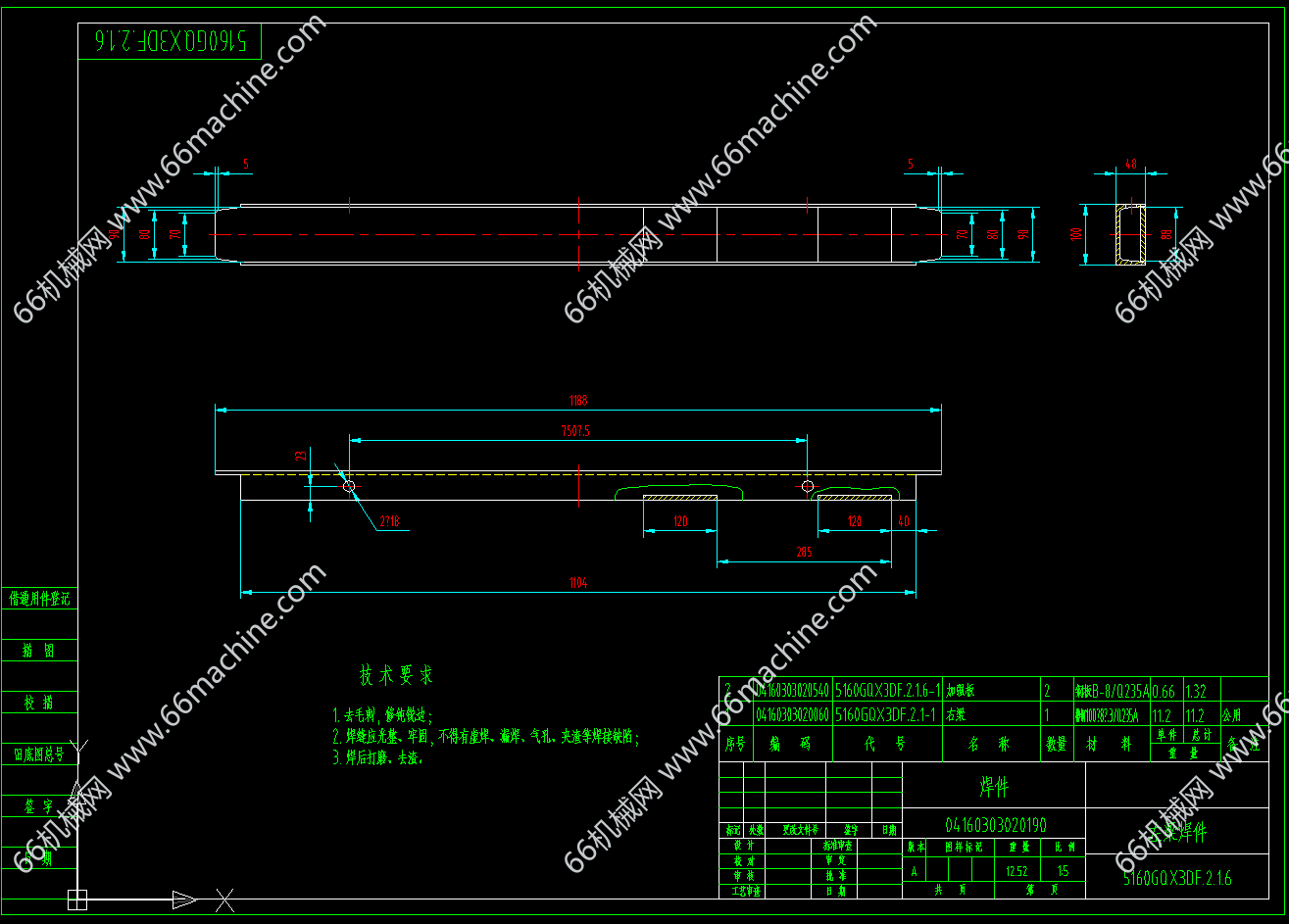

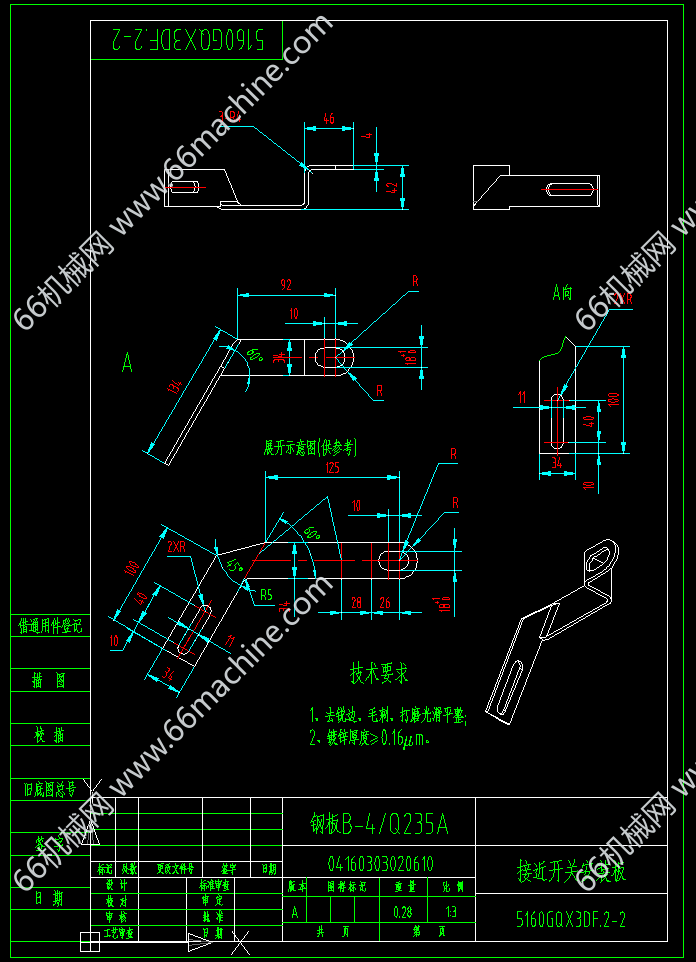

本套图纸为某企业路面清洗车（洒水车）副车架，是由纵梁、横梁及各类专用支架（如动力单元安装架、水阀支架等）组成的框架结构。它通过合理布局与紧固件连接，稳固承载清洗设备，分散设备重量，还为清洗系统的动力传递、水路排布等提供支撑，让清洗作业稳定高效。本图纸为专业人员设计，可供大家探讨学习！
朝花夕拾啊
图纸ID: 315092070400401107
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：4.28MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
