三轴移送模组

发布时间：2025-08-04
图纸描述

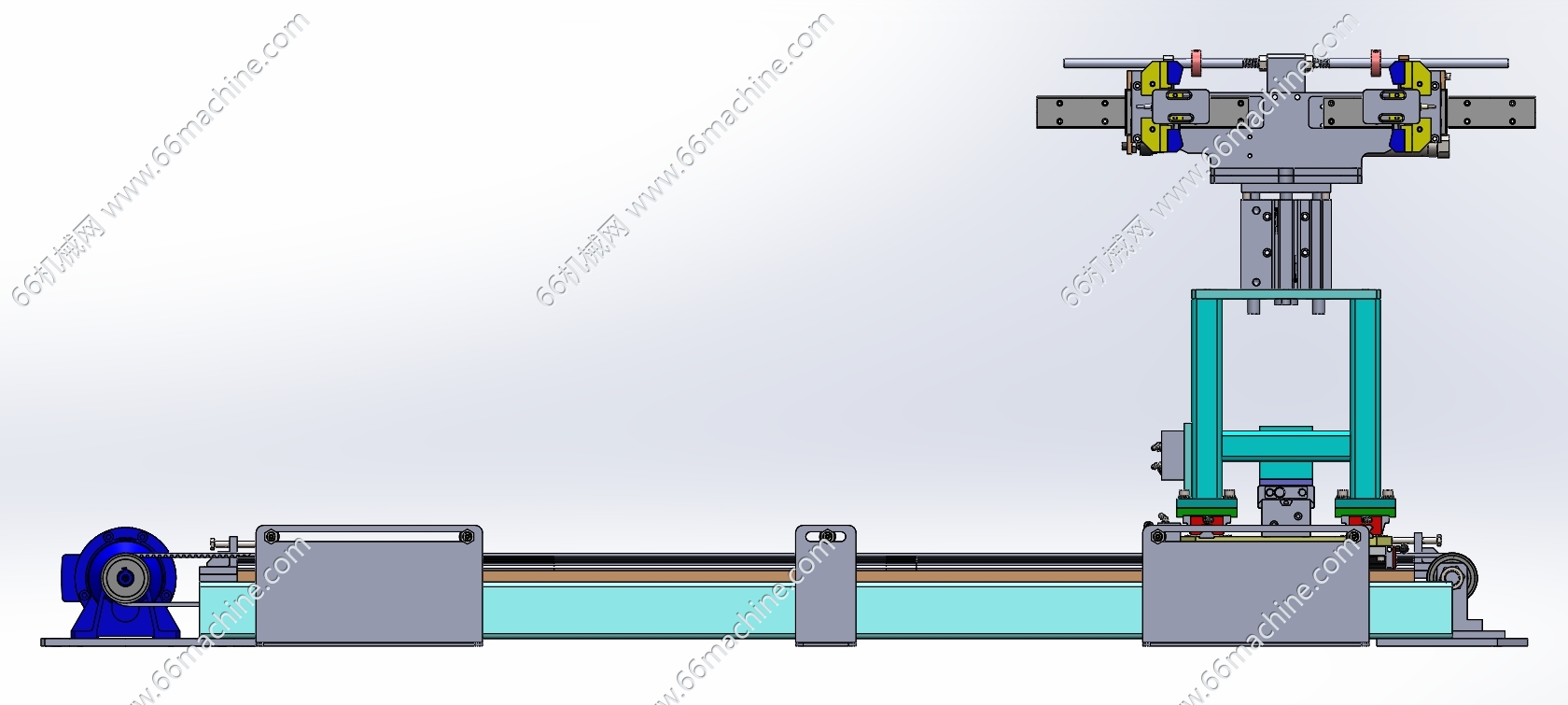

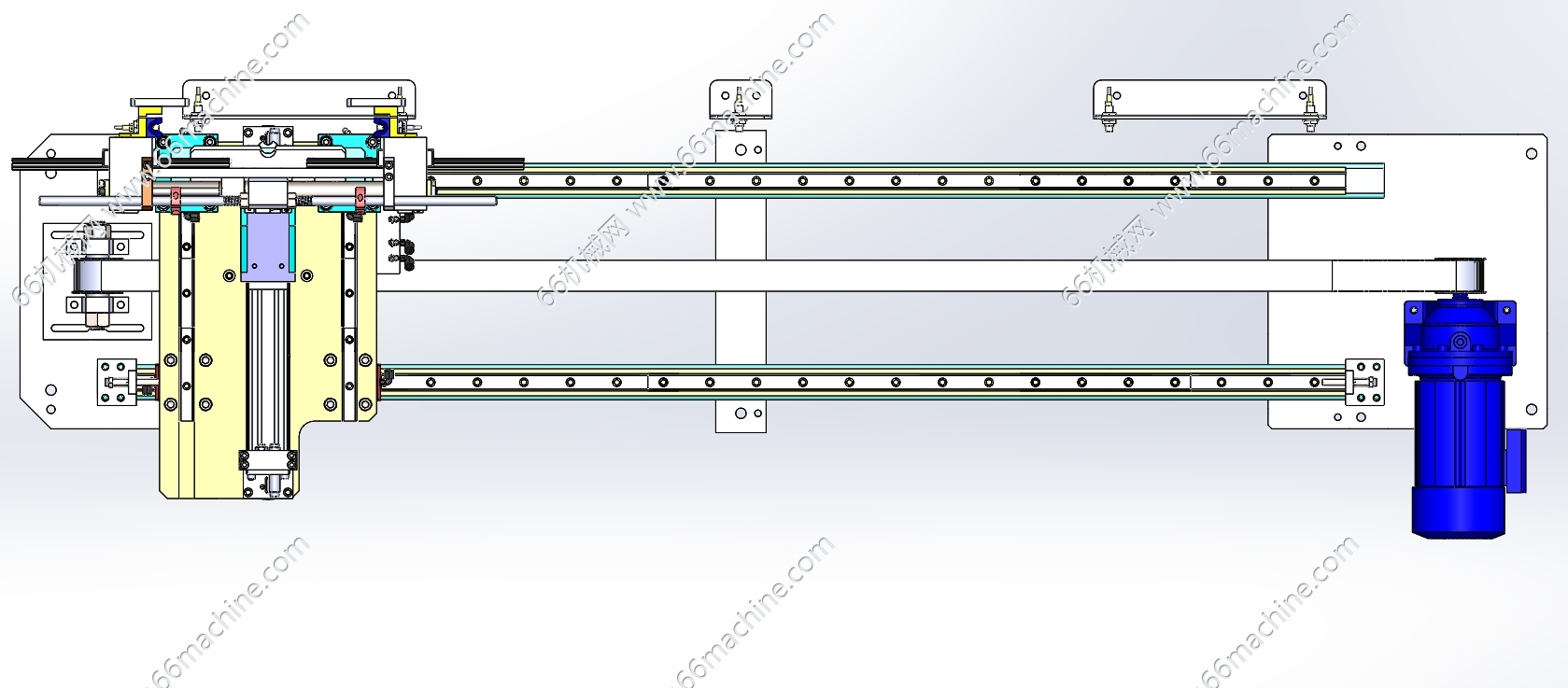

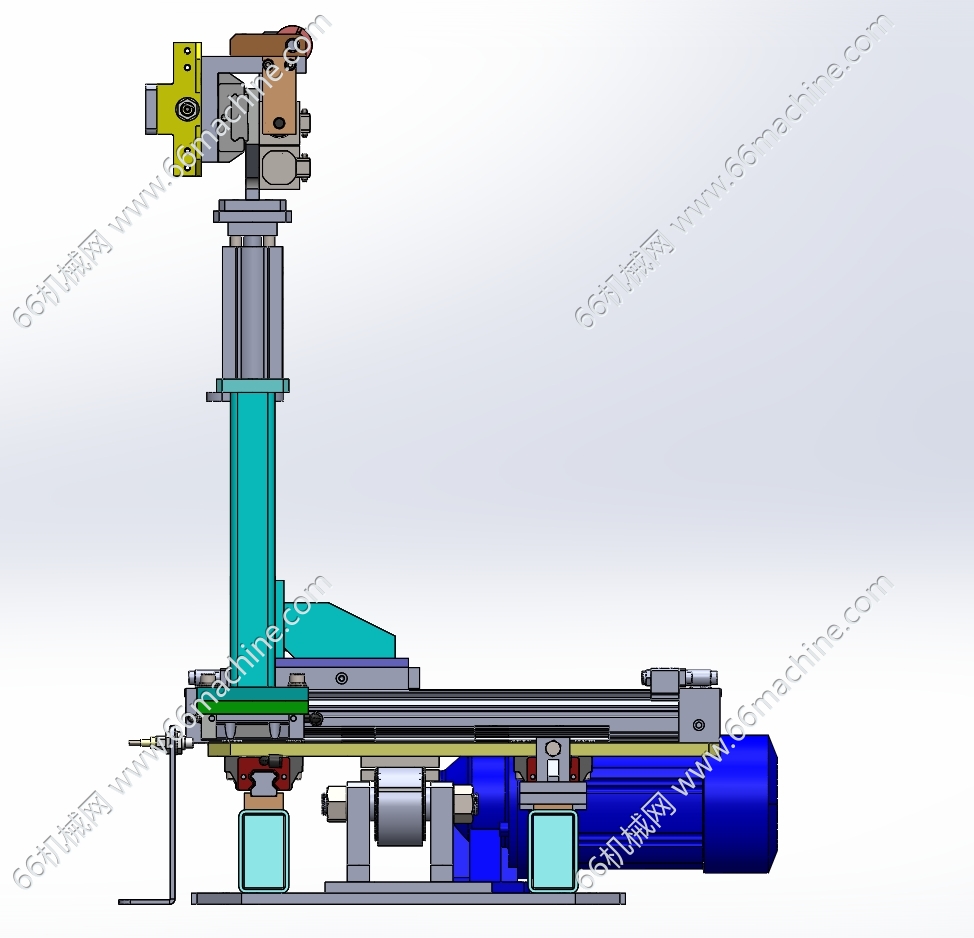

本模型为三轴移送模组，X轴采用伺服电机+同步带+双导轨结构；Y轴采气动单元+双导轨结构；Z轴采用气缸顶升单元。Z轴可搭配不同的夹具用于不同产品的夹取移送！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 98 份
    图纸参数

    图纸ID: 315092070400400990

    图纸格式：SLDPRT

    图纸版本：Solidworks2023

    文件大小：12.57MB

    所需积分：25机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
