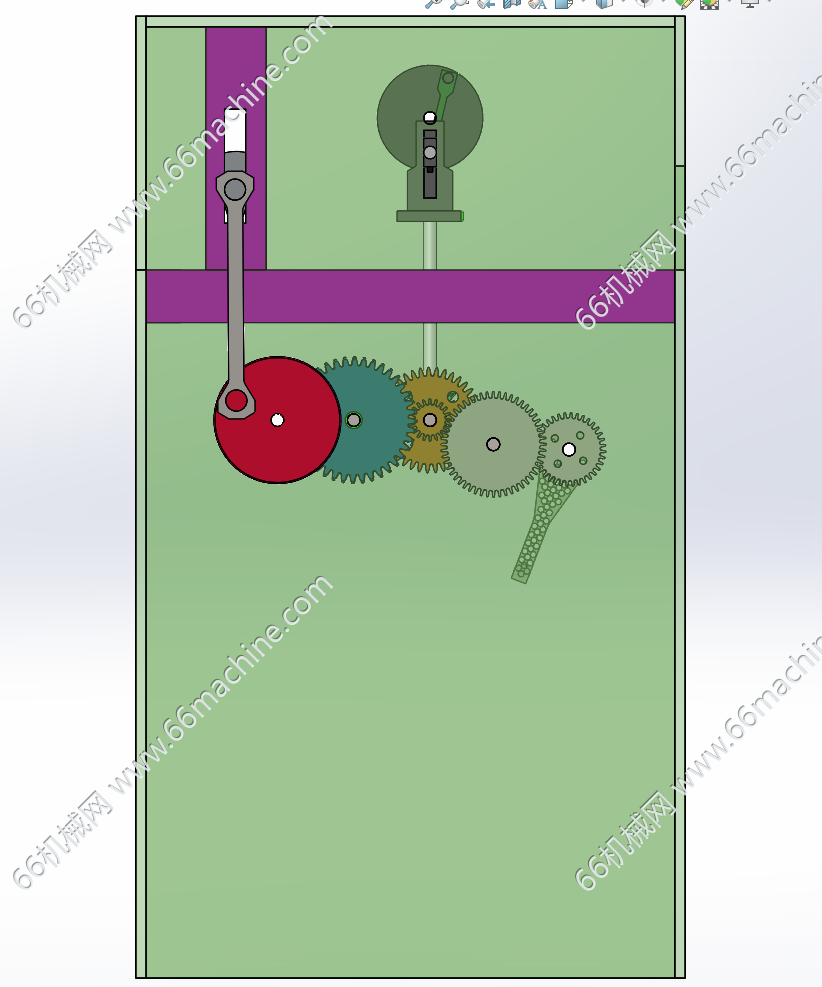

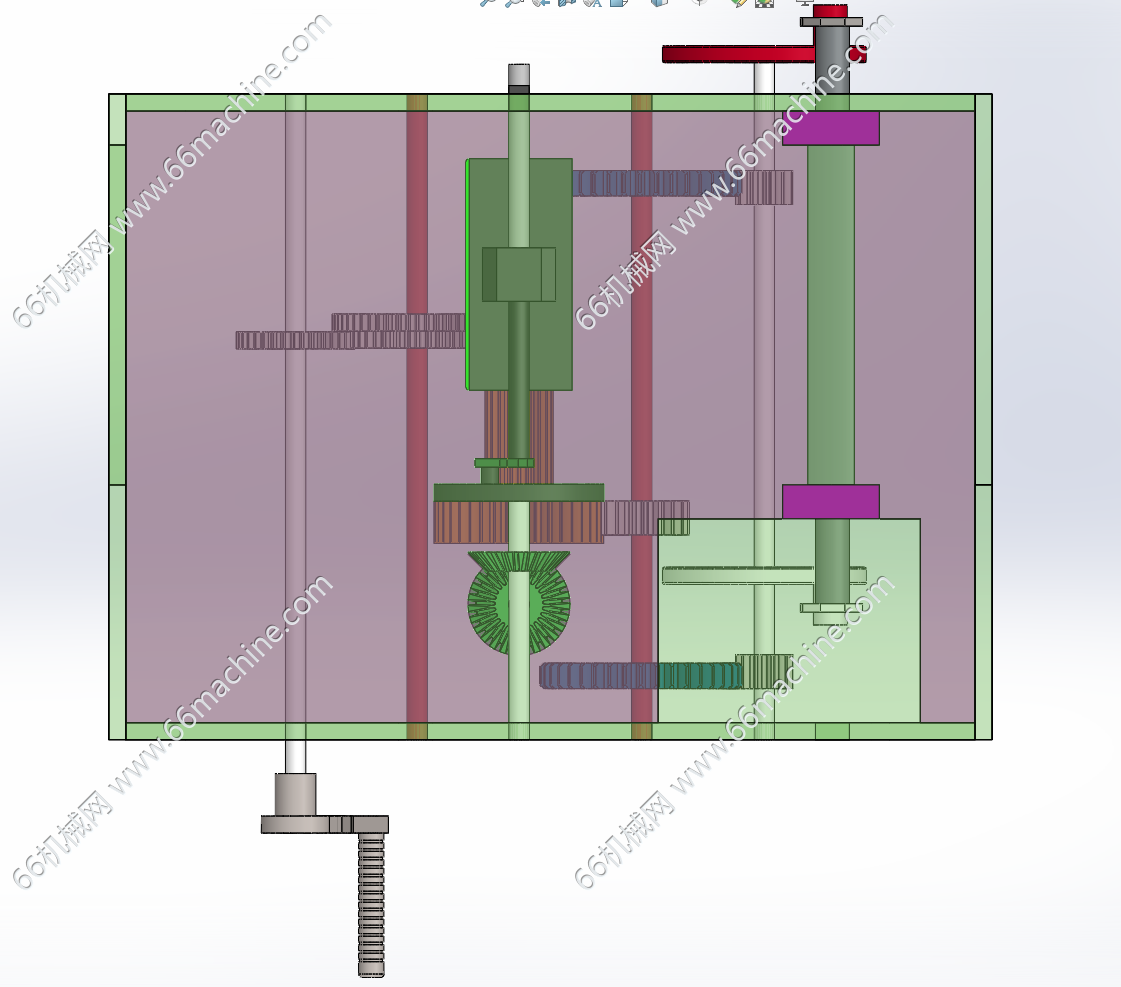

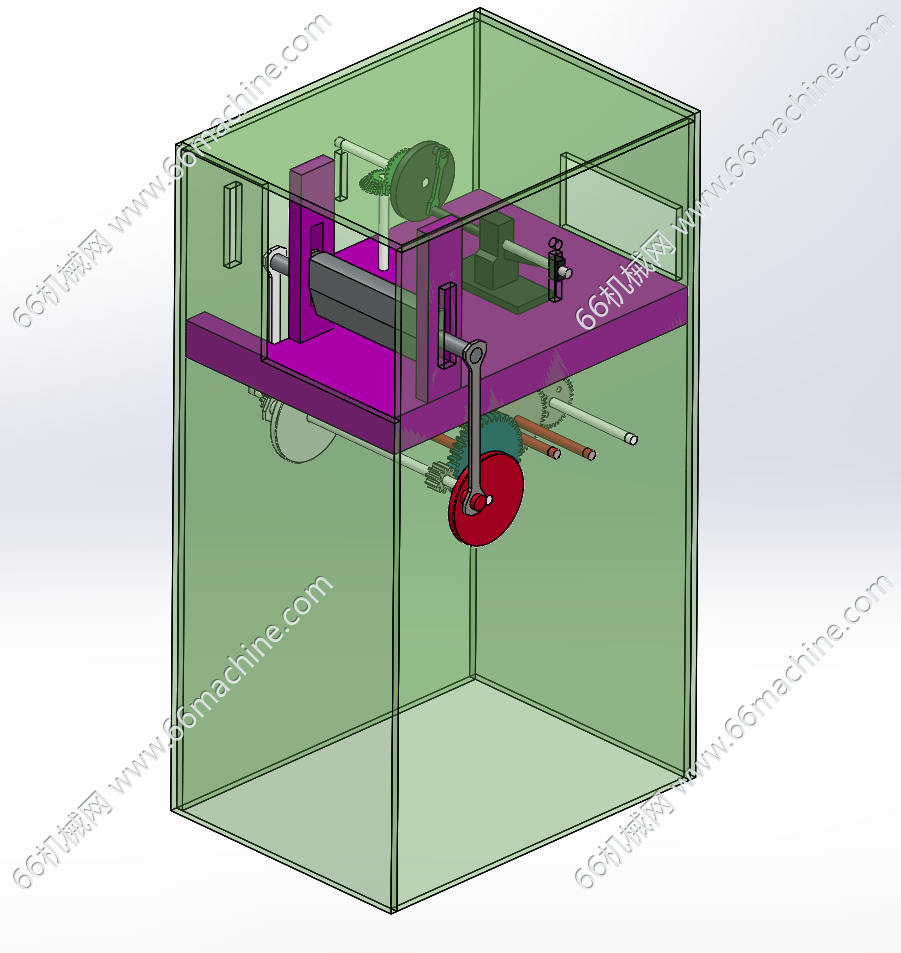

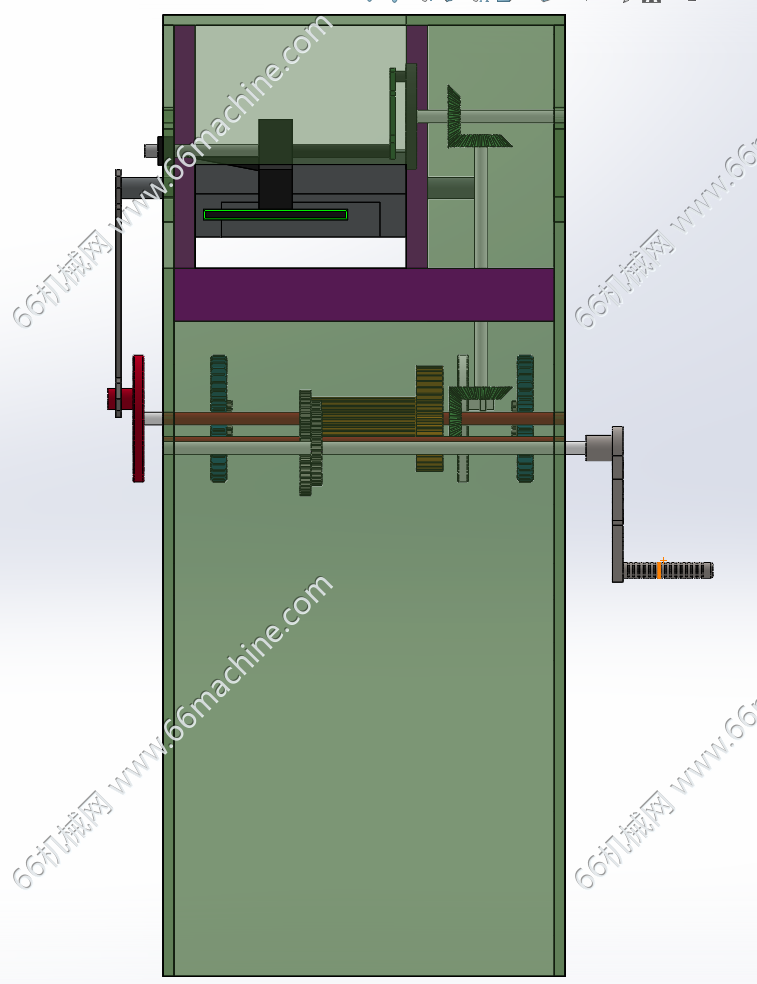

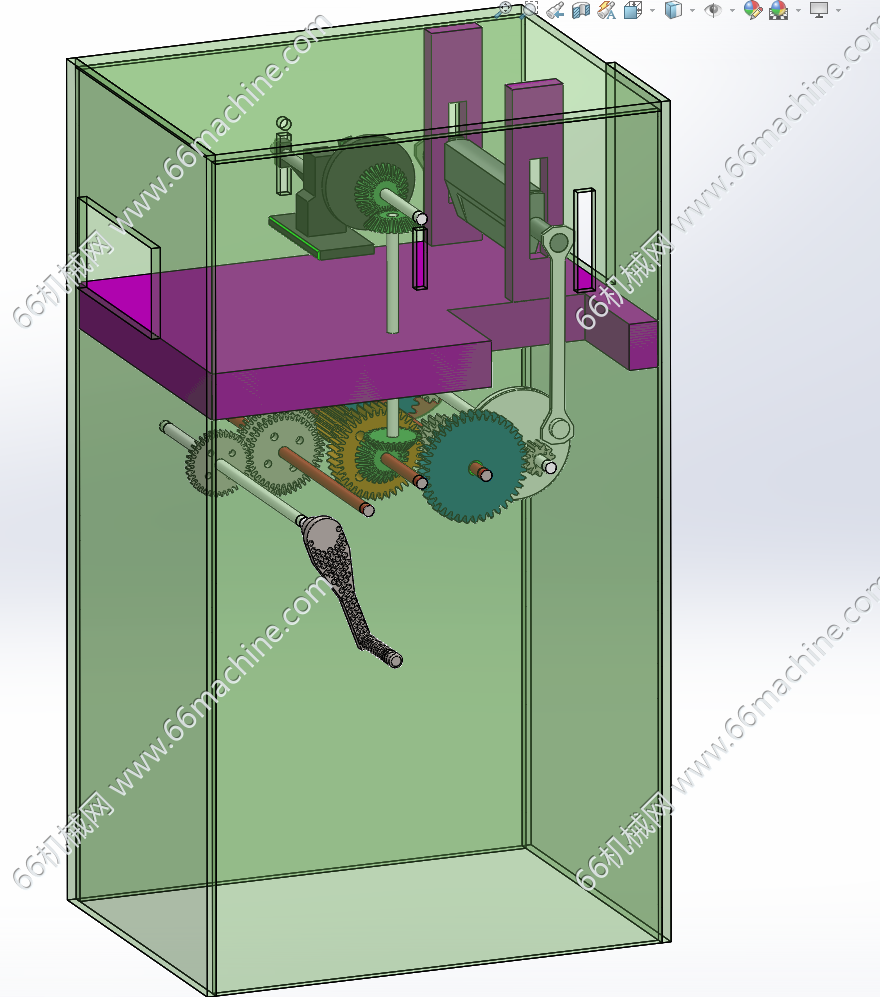

本模型为手摇裁剪机构，动力传递路径：手摇柄旋转→输入齿轮→中间齿轮→输出齿轮→偏心轮→连杆→裁剪刀。偏心轮旋转时，其外圆表面到旋转中心的距离周期性变化，连杆将旋转运动转换为裁剪刀的往复直线运动。可供大家参考！
