圆柱件自动下料机构（如：圆柱电池）

发布时间：2025-07-18


图纸描述

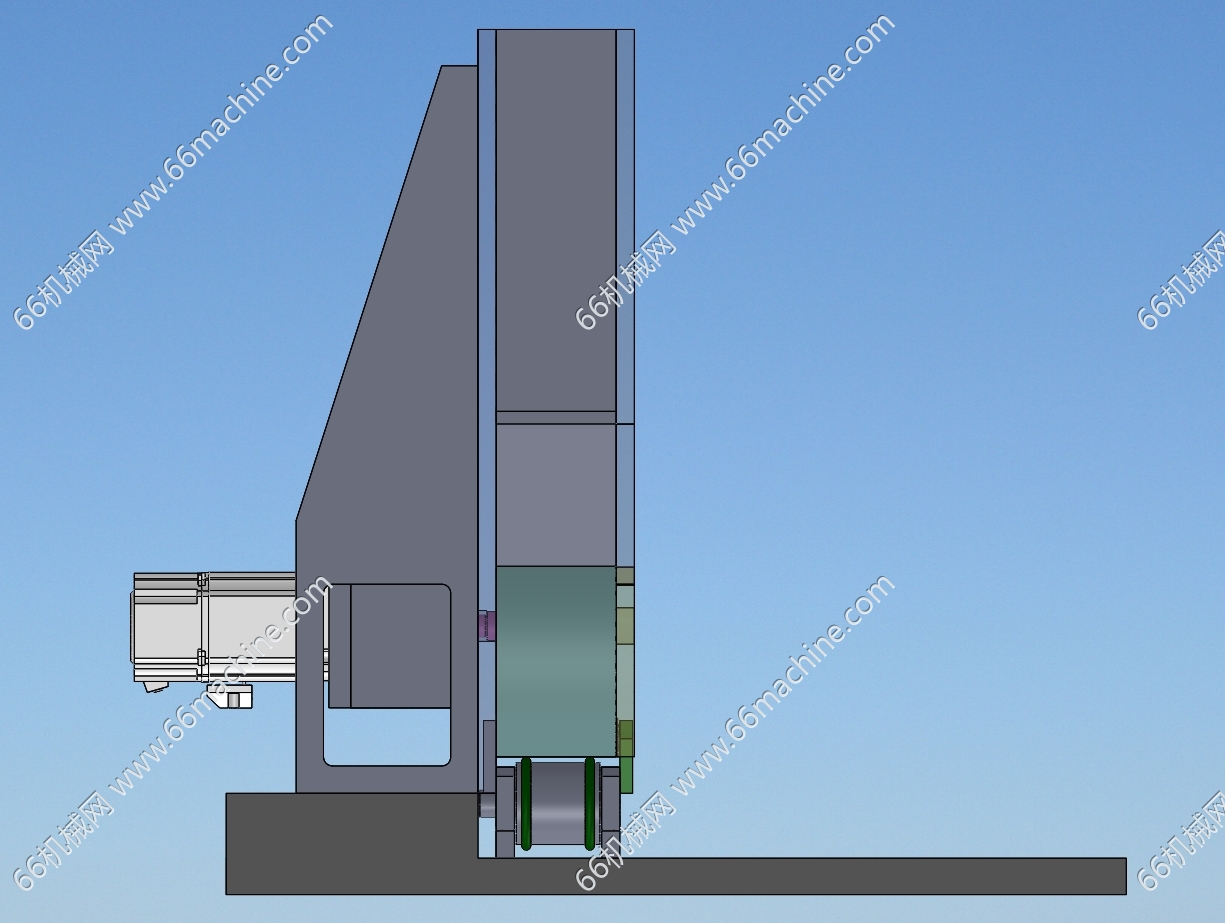

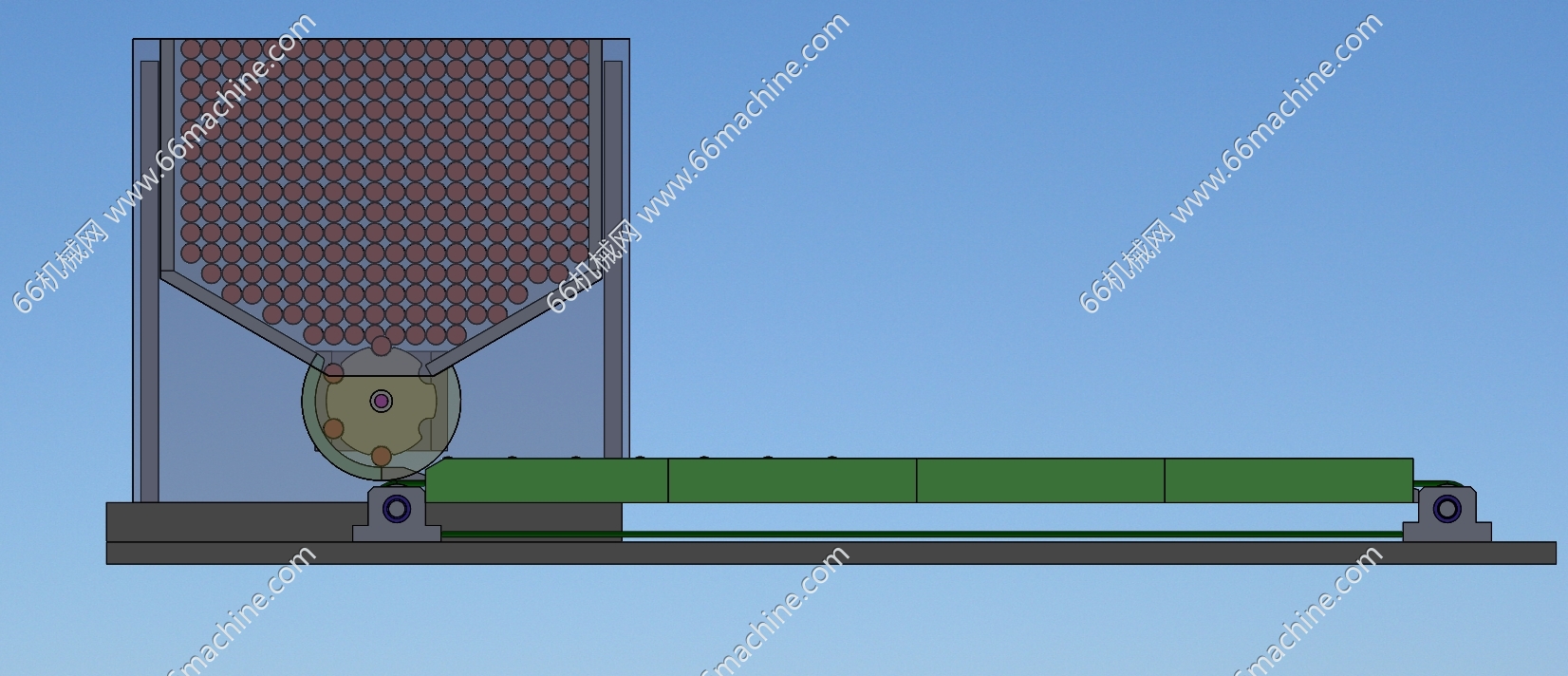

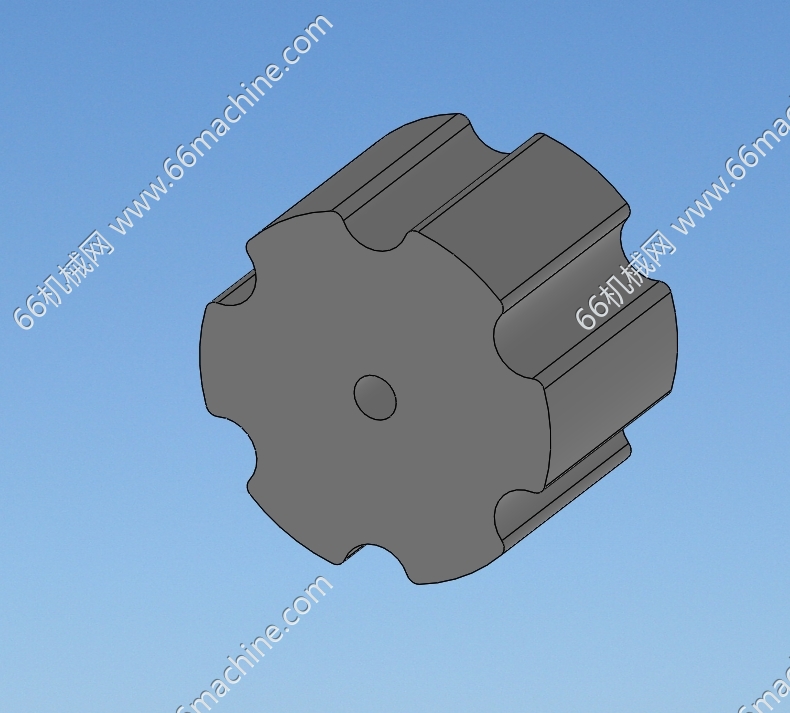

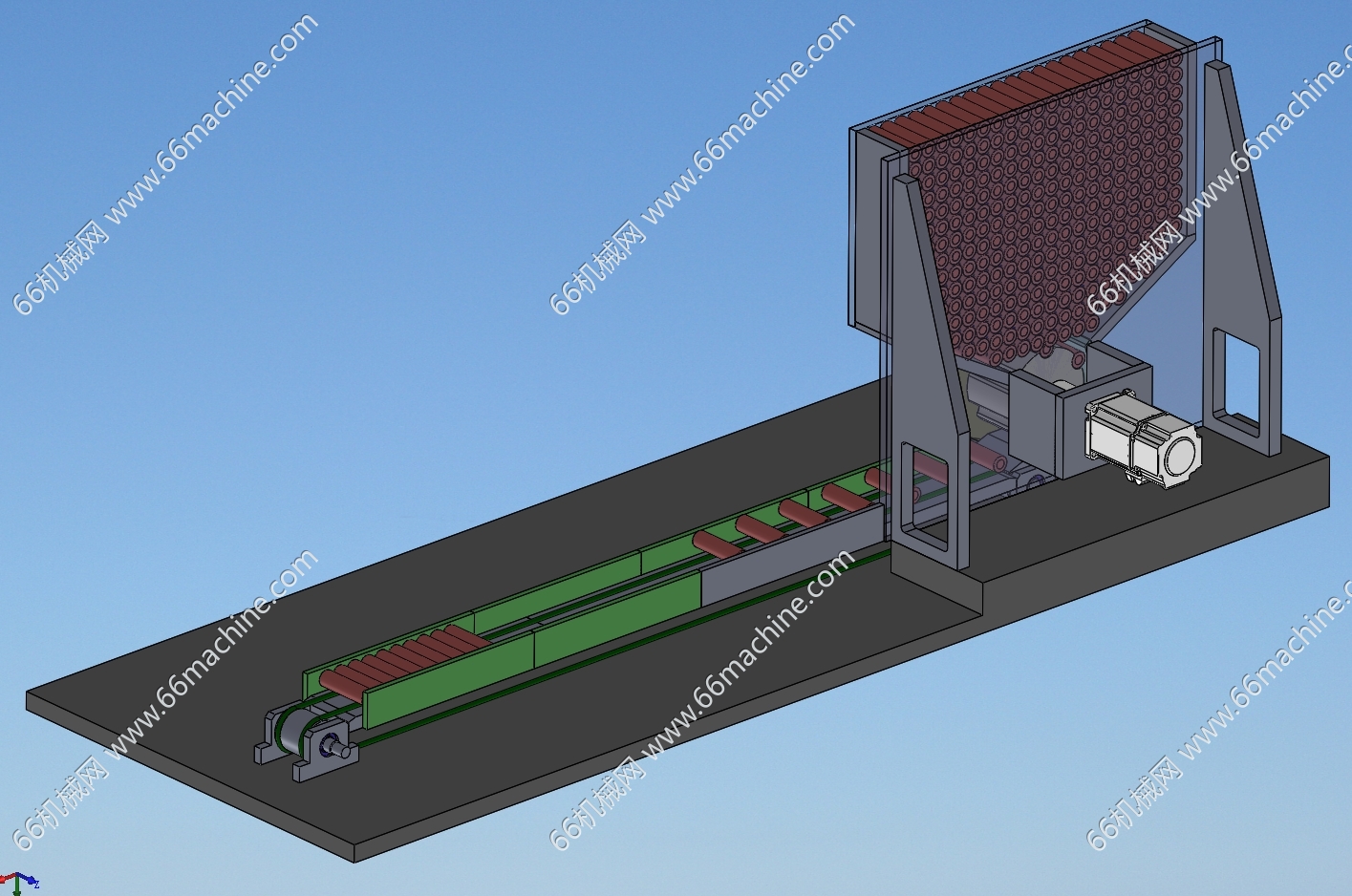

本模型为圆柱件自动下料机构，主要包括圆柱体产品分料机构和圆柱体零件的输送装置。机构首先通过圆柱体产品分料机构实现圆柱体产品的分料。分料机构包括安装架、导料底板以及分料组件等部分。导料底板带有倾斜角，便于物料下滑。分料组件与电机相连，电机驱动分料组件对位于导料底板表面的物料进行定量分隔，并对分隔的物料进行下料。这样，圆柱体产品就能被有序且准确地分隔开，并准备进入流水线。
