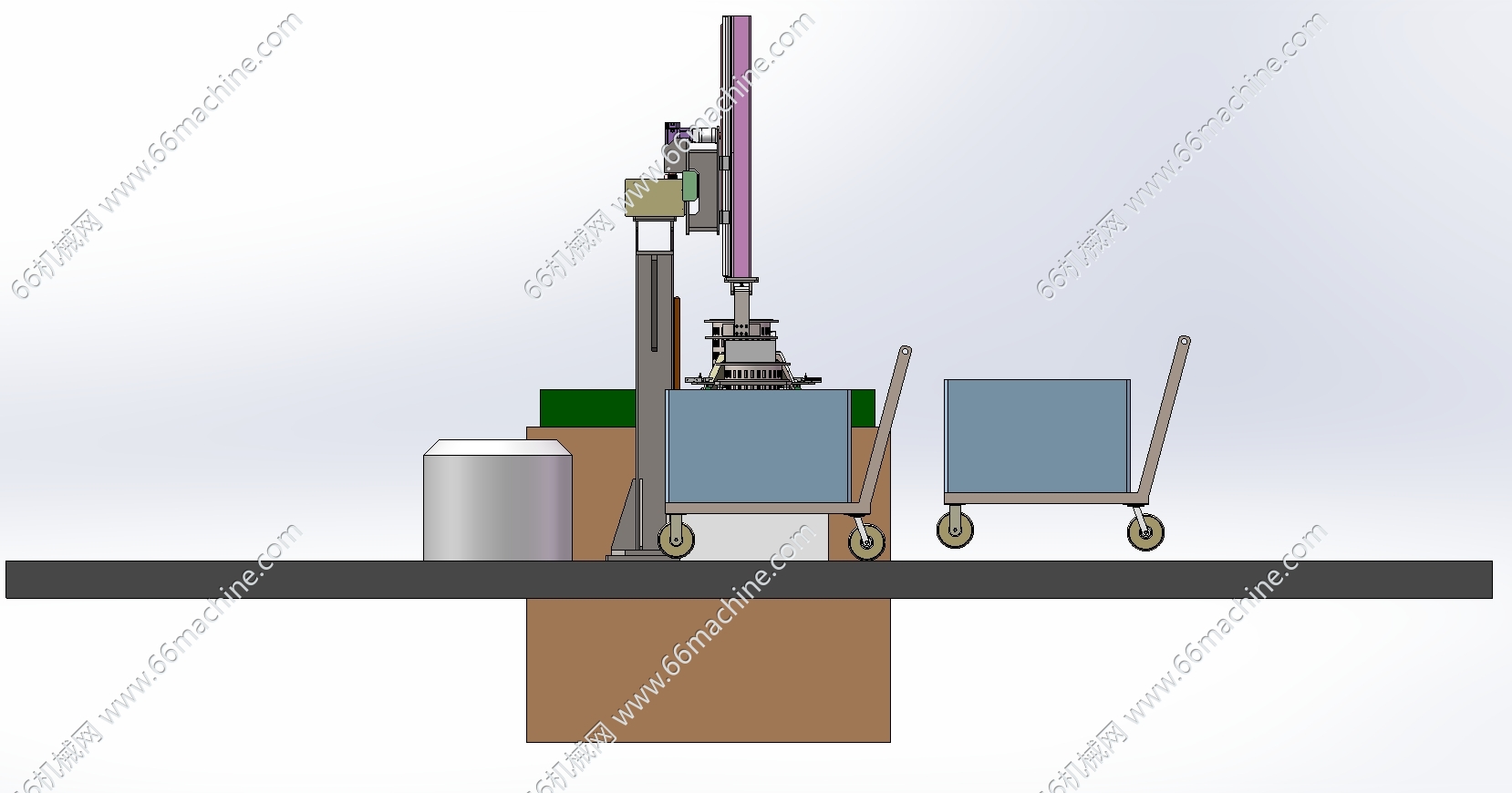

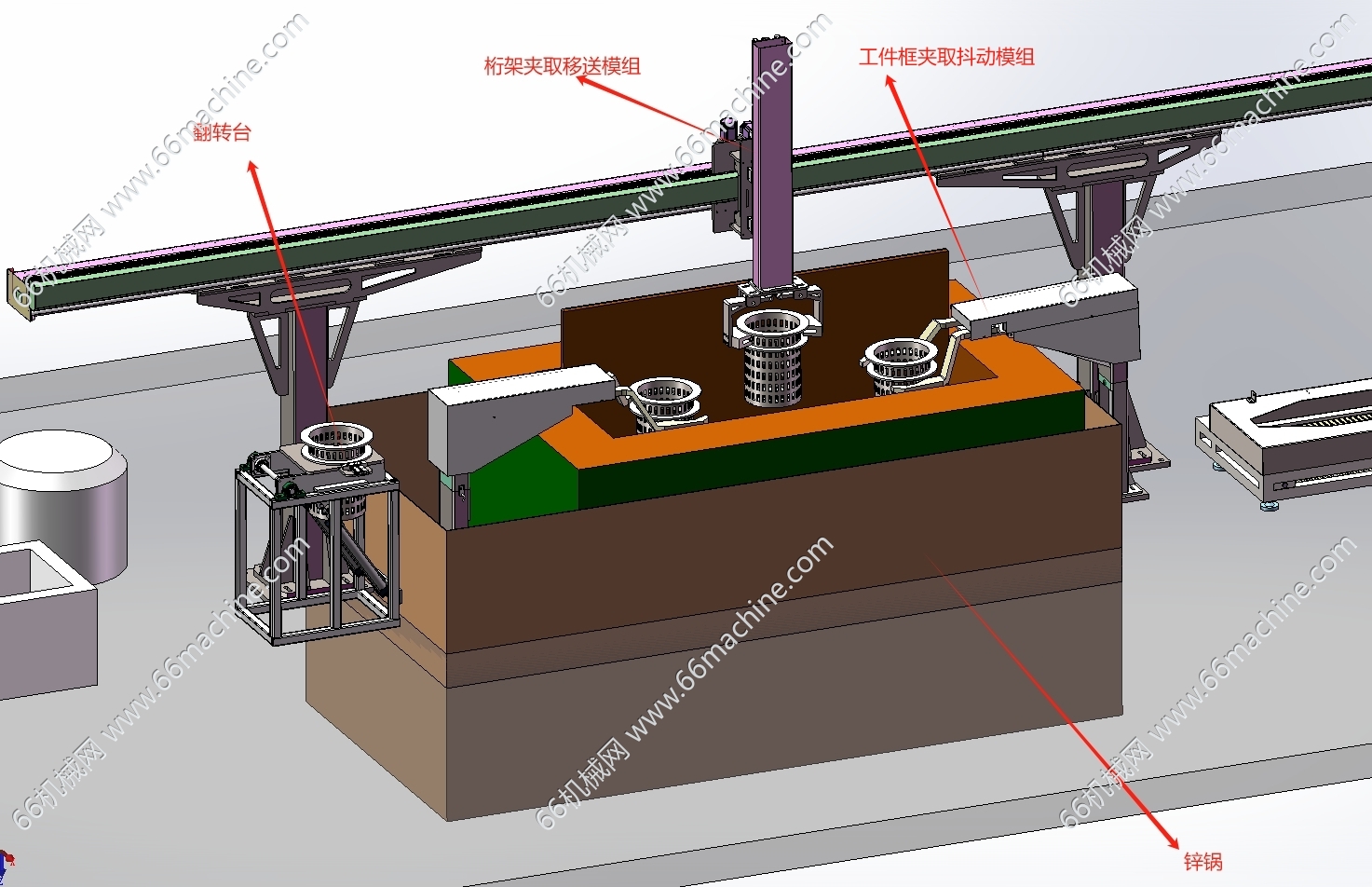

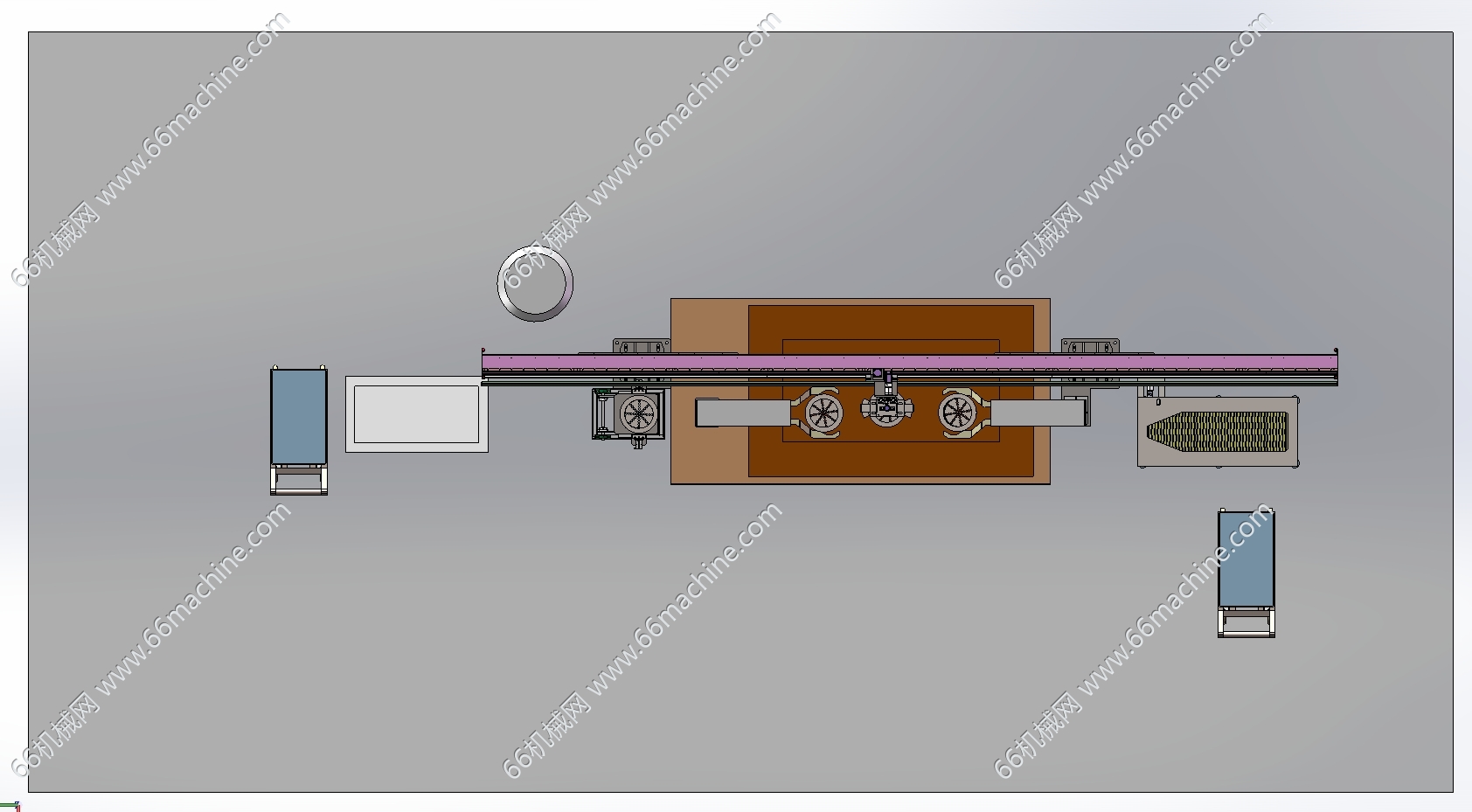

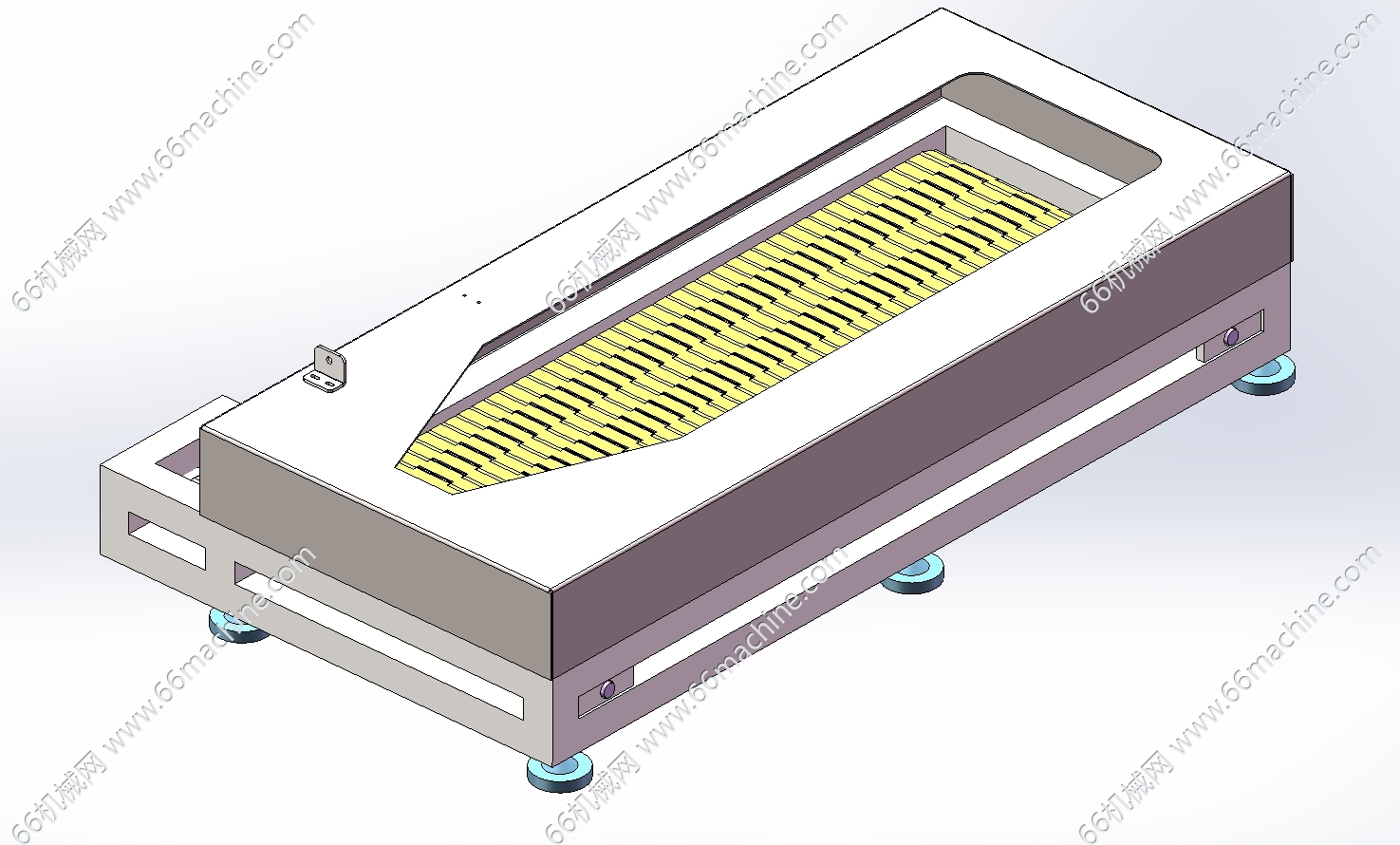

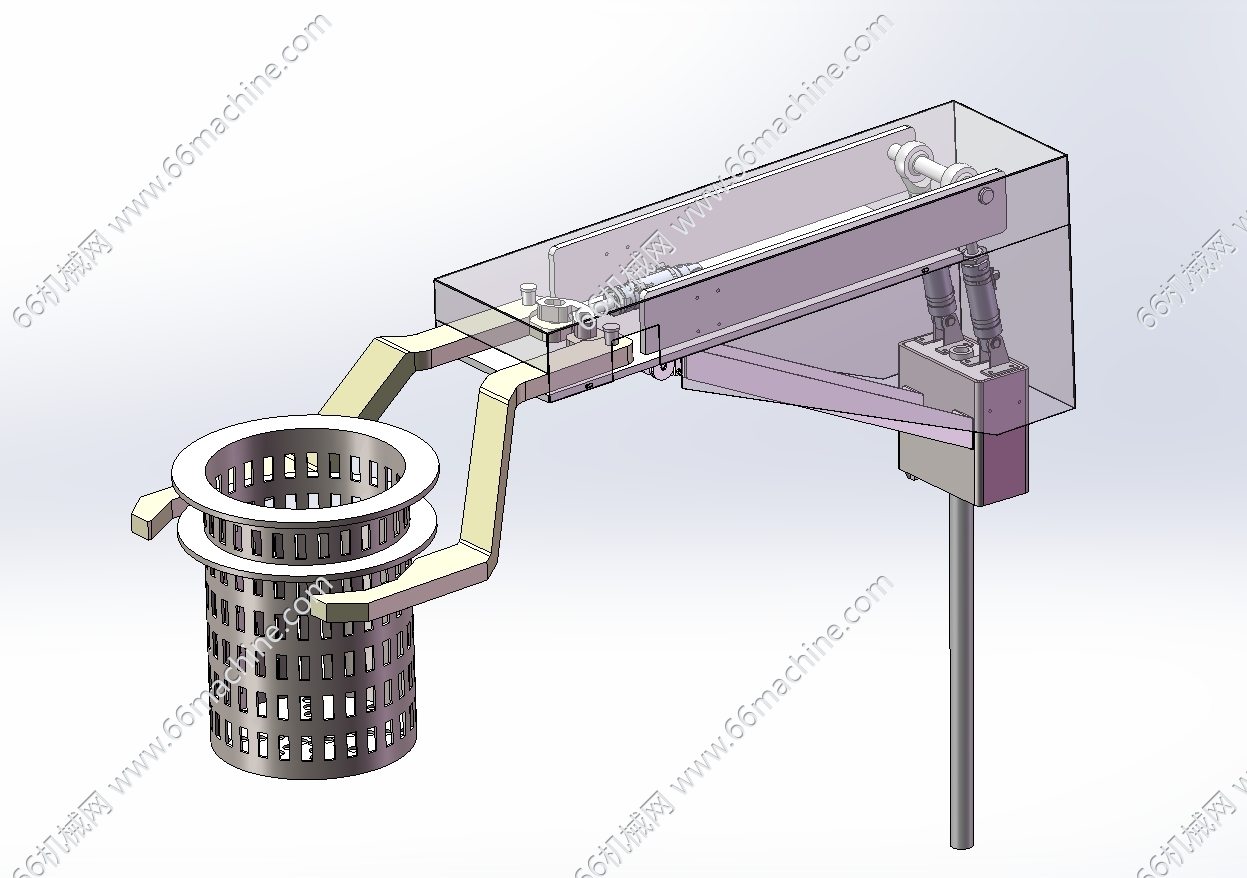

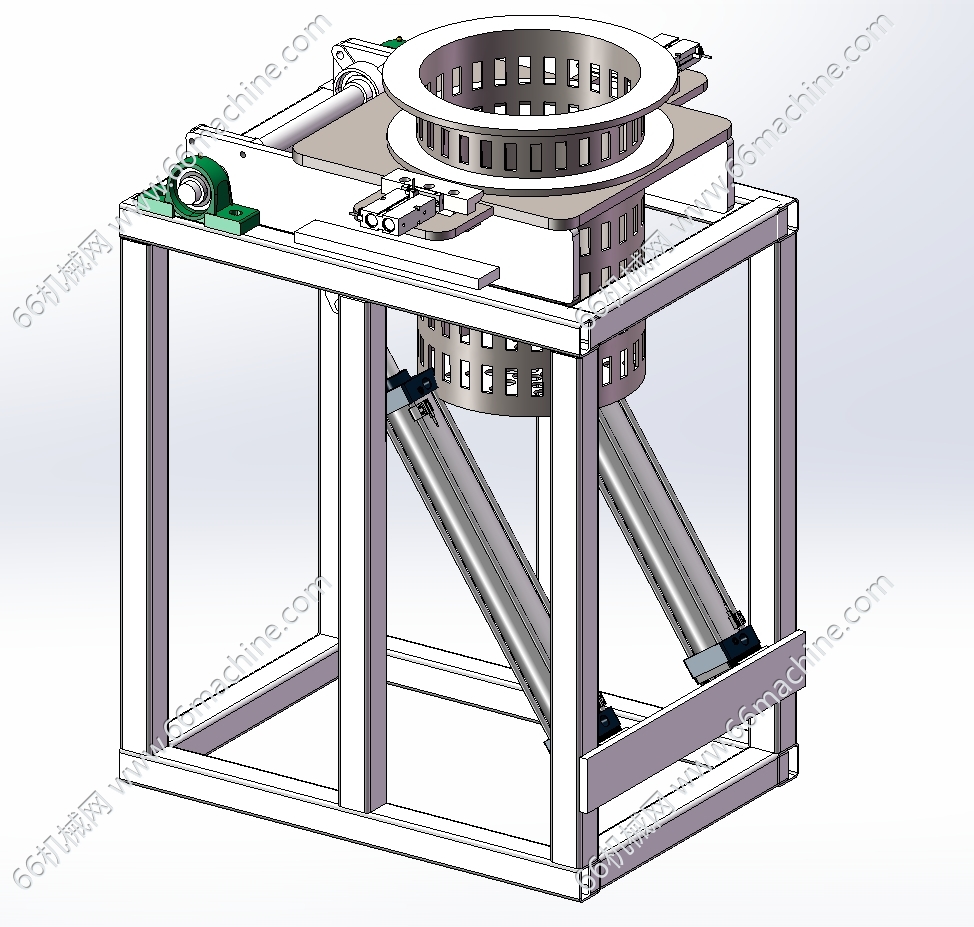

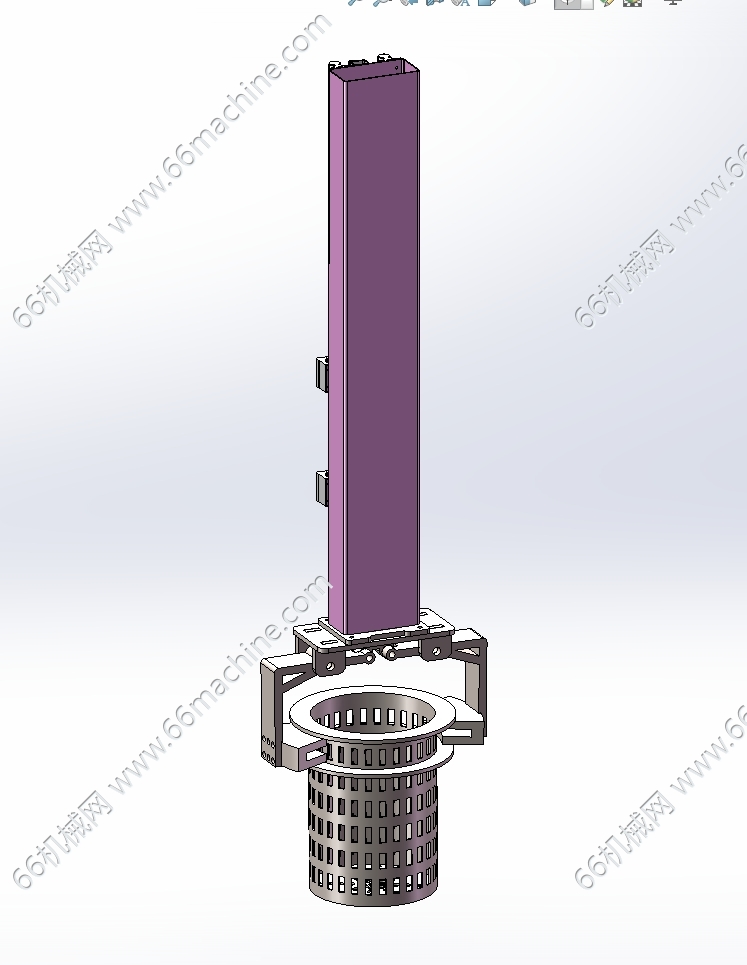

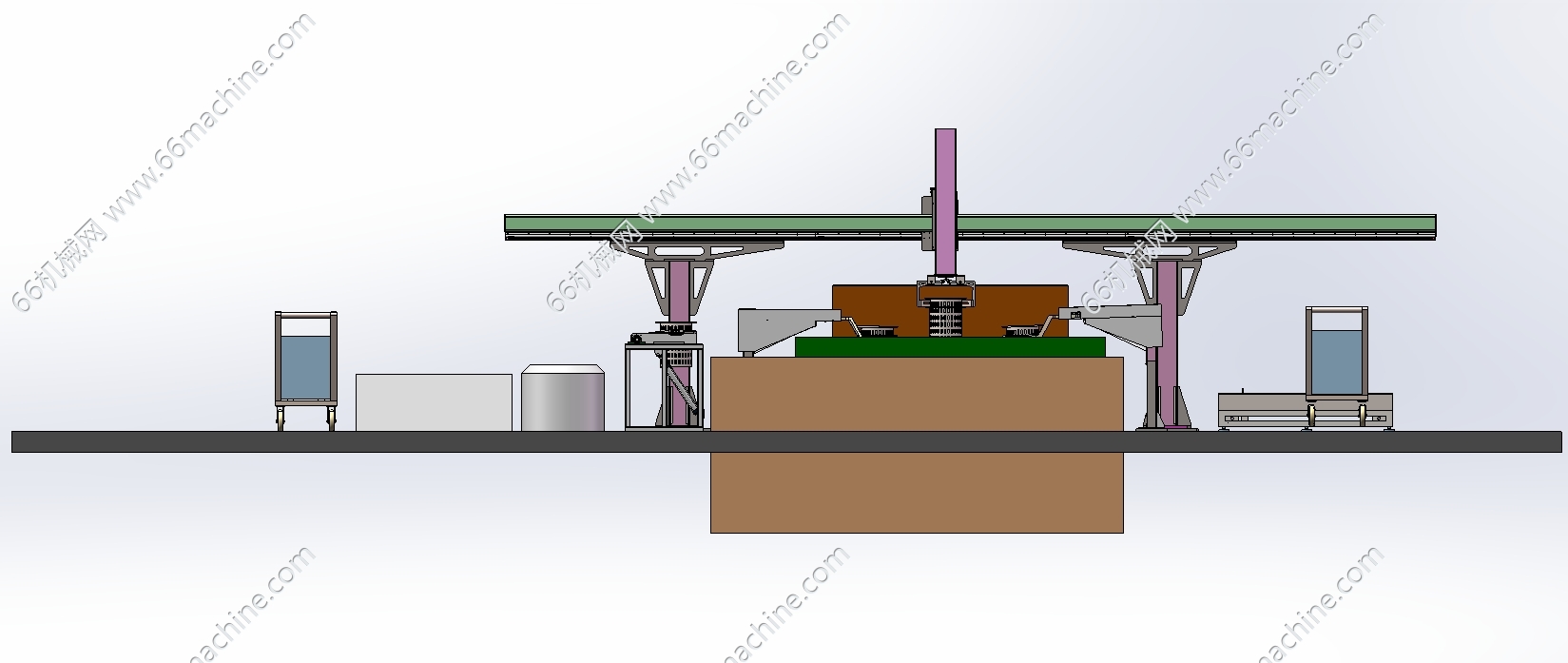

本模型为自动化镀锌流水线（镀锌地锅设备），采用链板线输送进料，用桁架自动上下料，设置双工位，保证镀锌效率，工作节拍合理，下料设置了翻转台和离心机，去掉多余锌液，人工仅需料桶放在运输线上即可，欢迎下载参考！
朝花夕拾啊
图纸ID: 315092070400400048
图纸格式：SLDPRT、SLDASM
图纸版本：Solidworks2021
文件大小：82.11MB
所需积分：65机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
