基于气动连杆的开关门机构

发布时间：2025-09-15
图纸描述

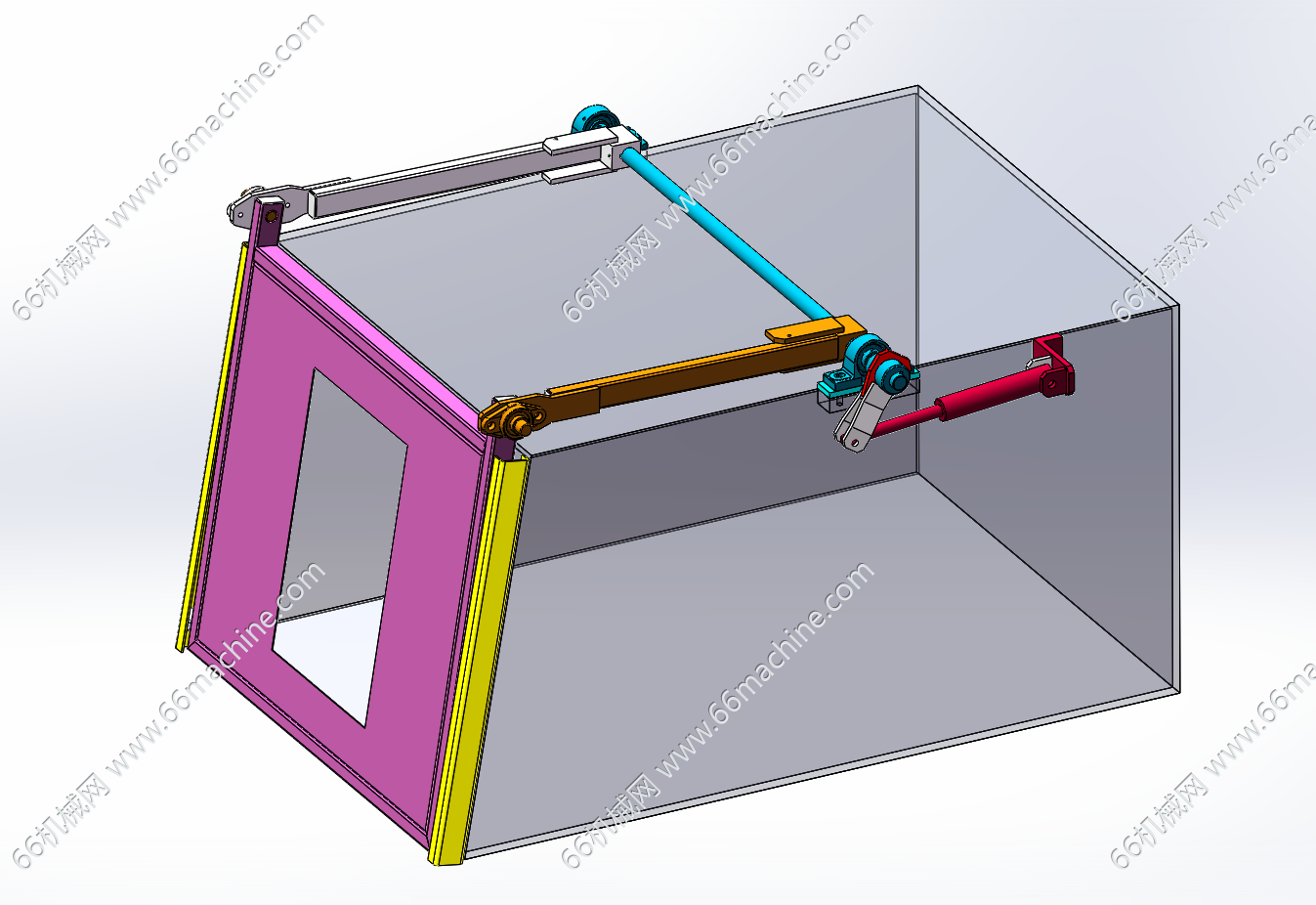

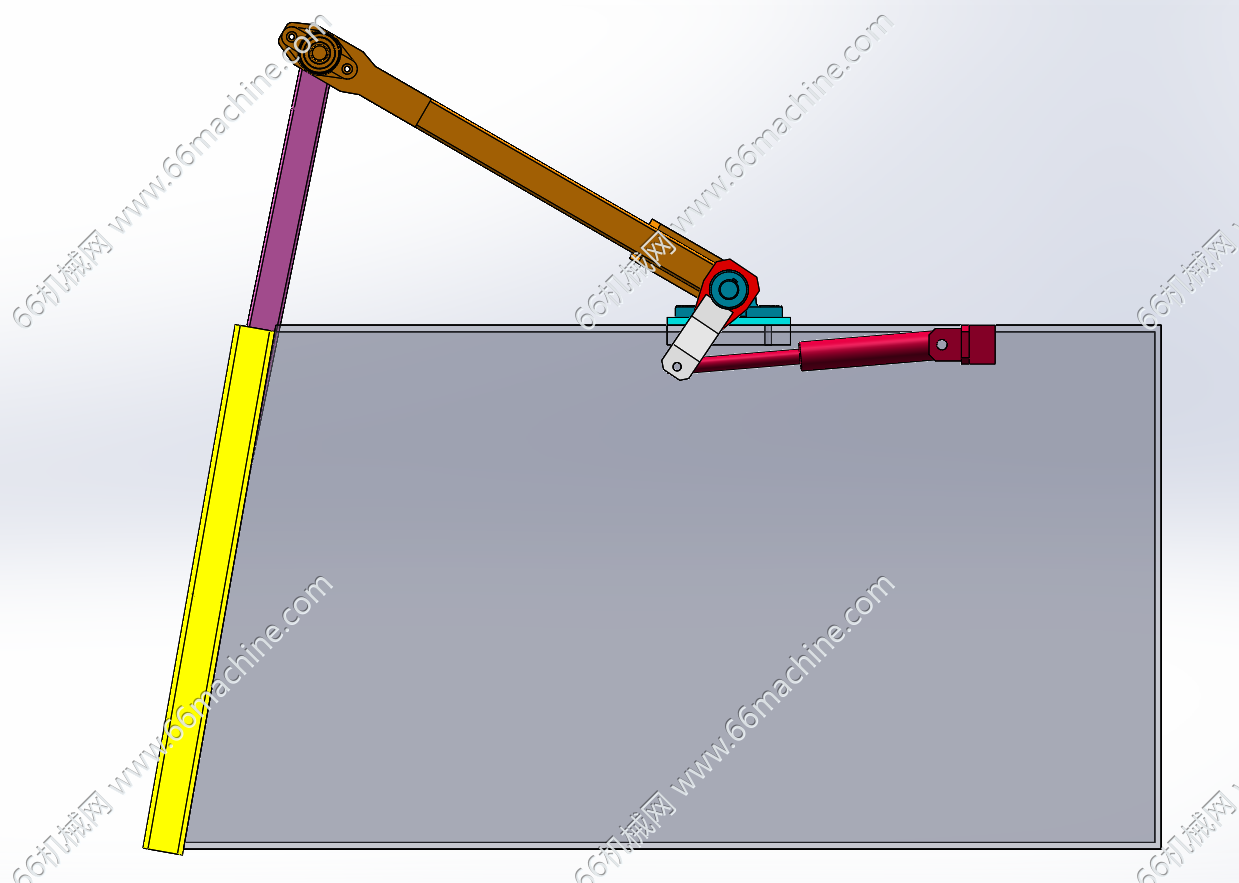

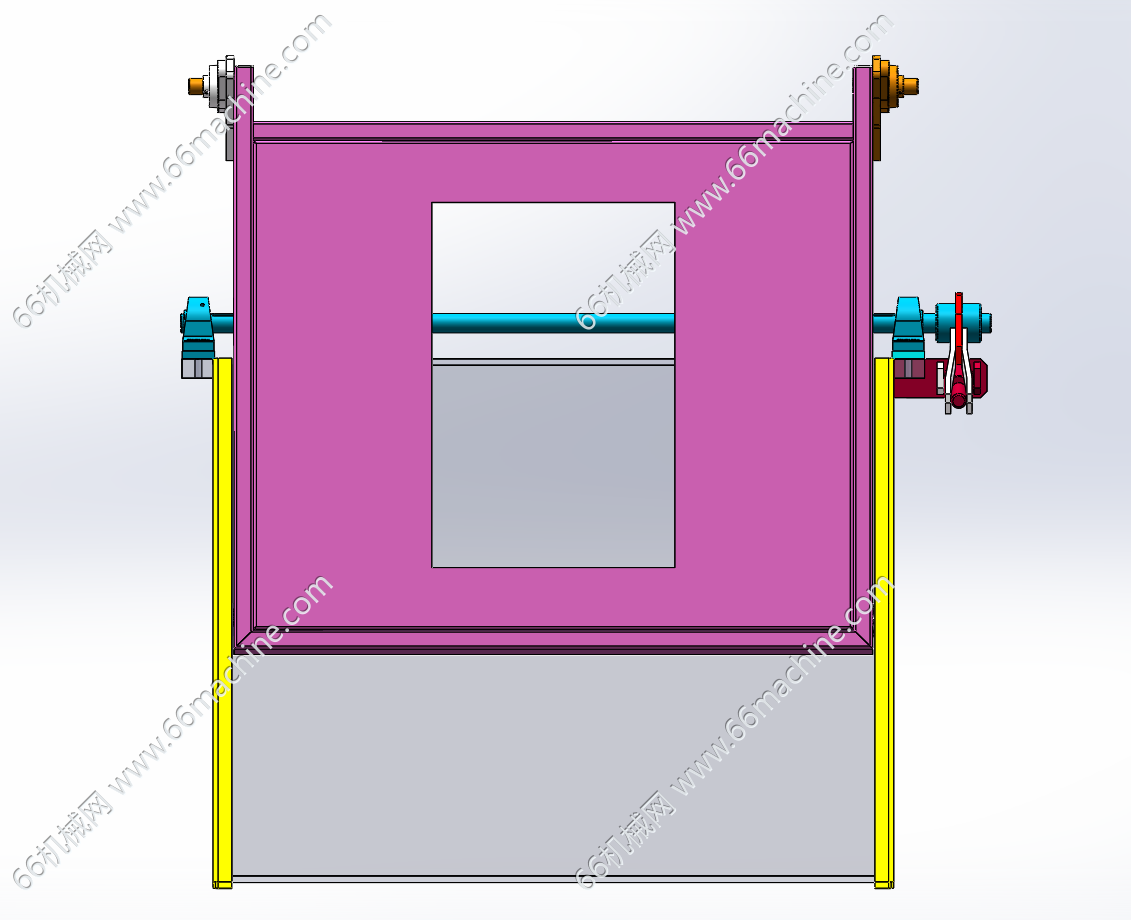

本模型为基于气动连杆的开关门机构，是一种高效且实用的门控解决方案，它利用连杆机构将驱动装置的直线或旋转运动转换为门的开关运动。自动开关门通过气缸带动连杆机构运动，进而实现门的开关。 当气缸活塞杆伸出或缩回时，会带动连杆机构运动，使门体绕铰链旋转，从而实现开关门动作。

    机械狗

    机械狗

    查看我的 0 个作品
    机械设计师
    获推荐作品 175 份
    图纸参数

    图纸ID: 315092070400399569

    图纸格式：sldprt、SLDASM、sldasm、SLDPRT

    图纸版本：Solidworks2021

    文件大小：3.58MB

    所需积分：15机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
