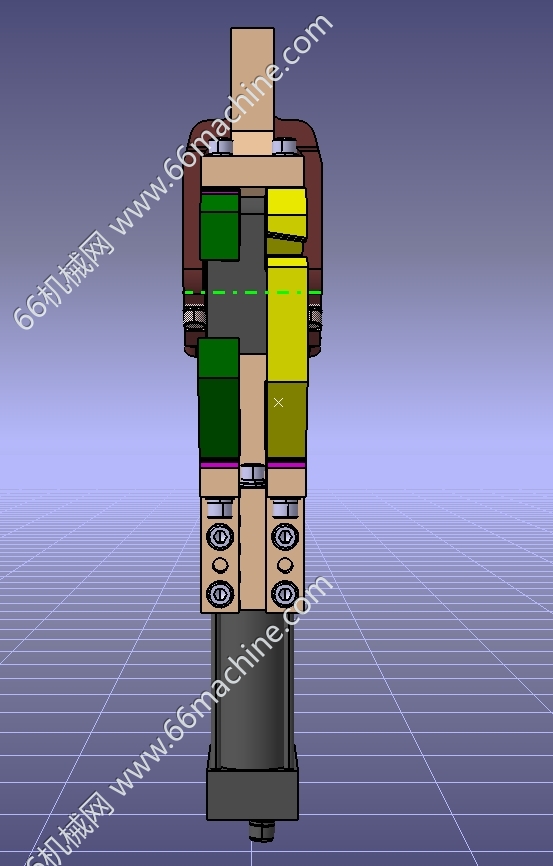

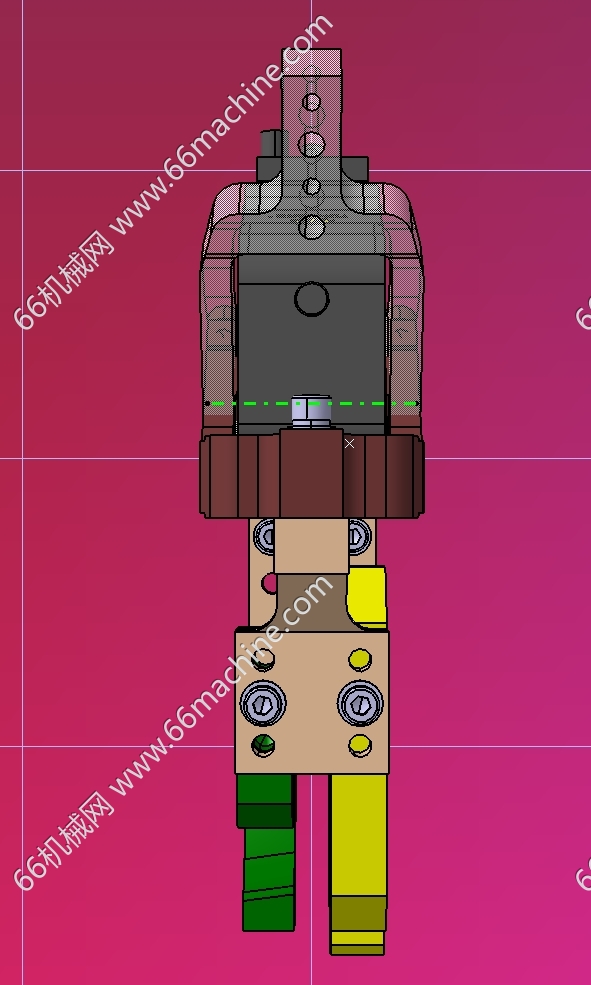

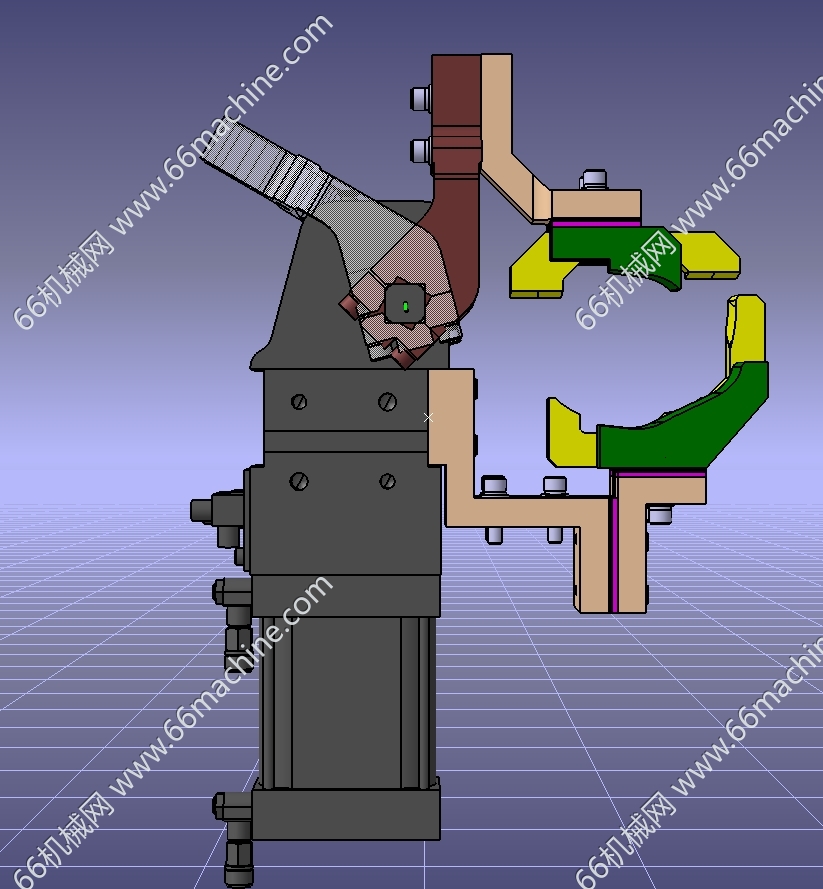

本模型为夹具常用气动夹紧器（气动夹紧机构），采用气缸驱动夹紧，该模组为基础的汽车焊接夹具一体式夹紧器标准单元，具有结构紧凑，占用空间小的优点，并可防止焊接过程中，焊渣飞溅对气缸活塞杆的损伤。本夹紧单元依靠标准支臂上自制的型面压块夹紧汽车钣金零件，用于焊接过程中定位并控制变形。选用TüNKERS公司V60系列一体式气动夹紧器，夹紧力矩380 Nm，自重5.7KG，外形结构尺寸与实物几乎完全一致，含有CATIA格式及通用STP格式，可供大家参考！
图纸ID: 315092070400399379

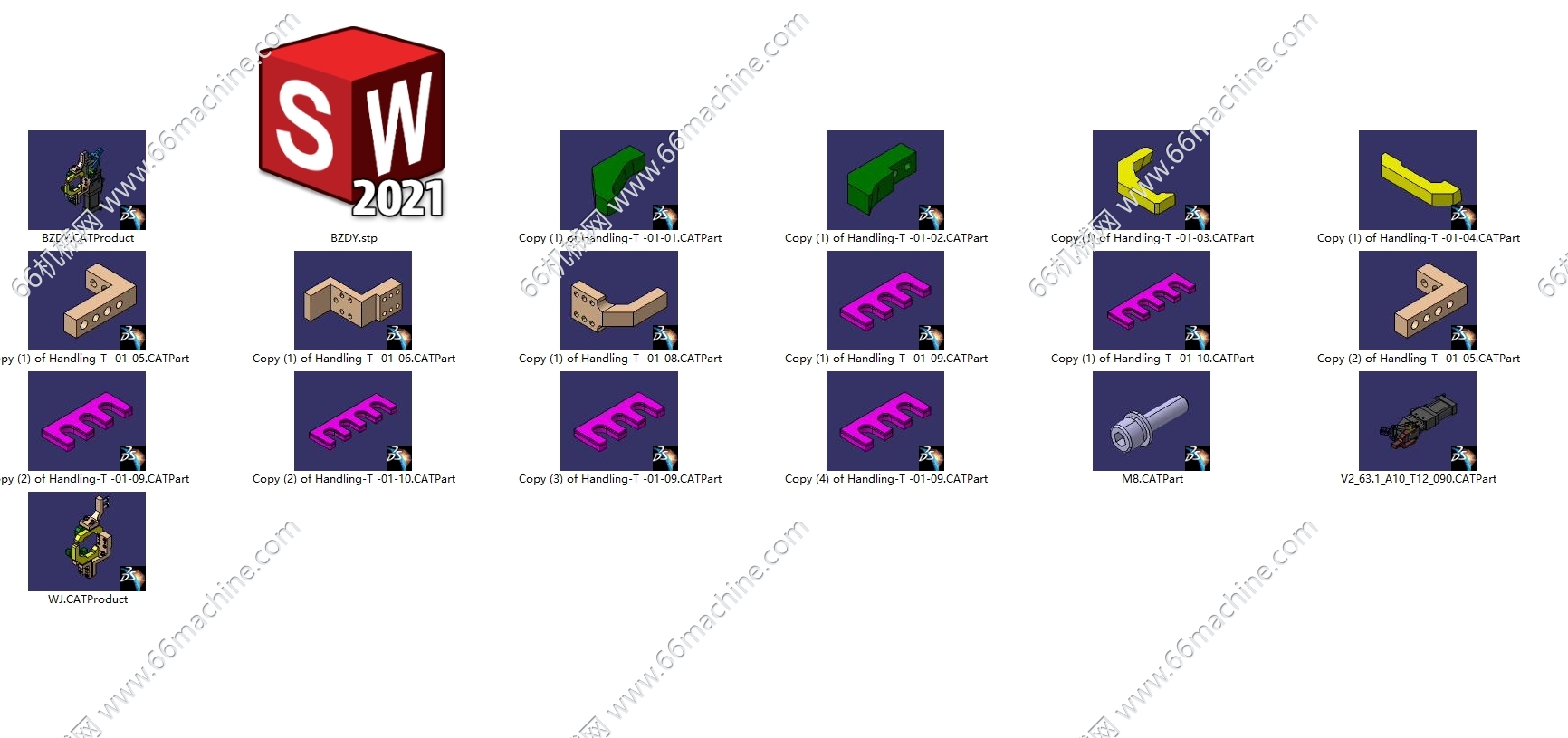

图纸格式：CATProduct、stp、CATPart
图纸版本：CatiaV5R19
文件大小：1.64MB
所需积分：15机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
