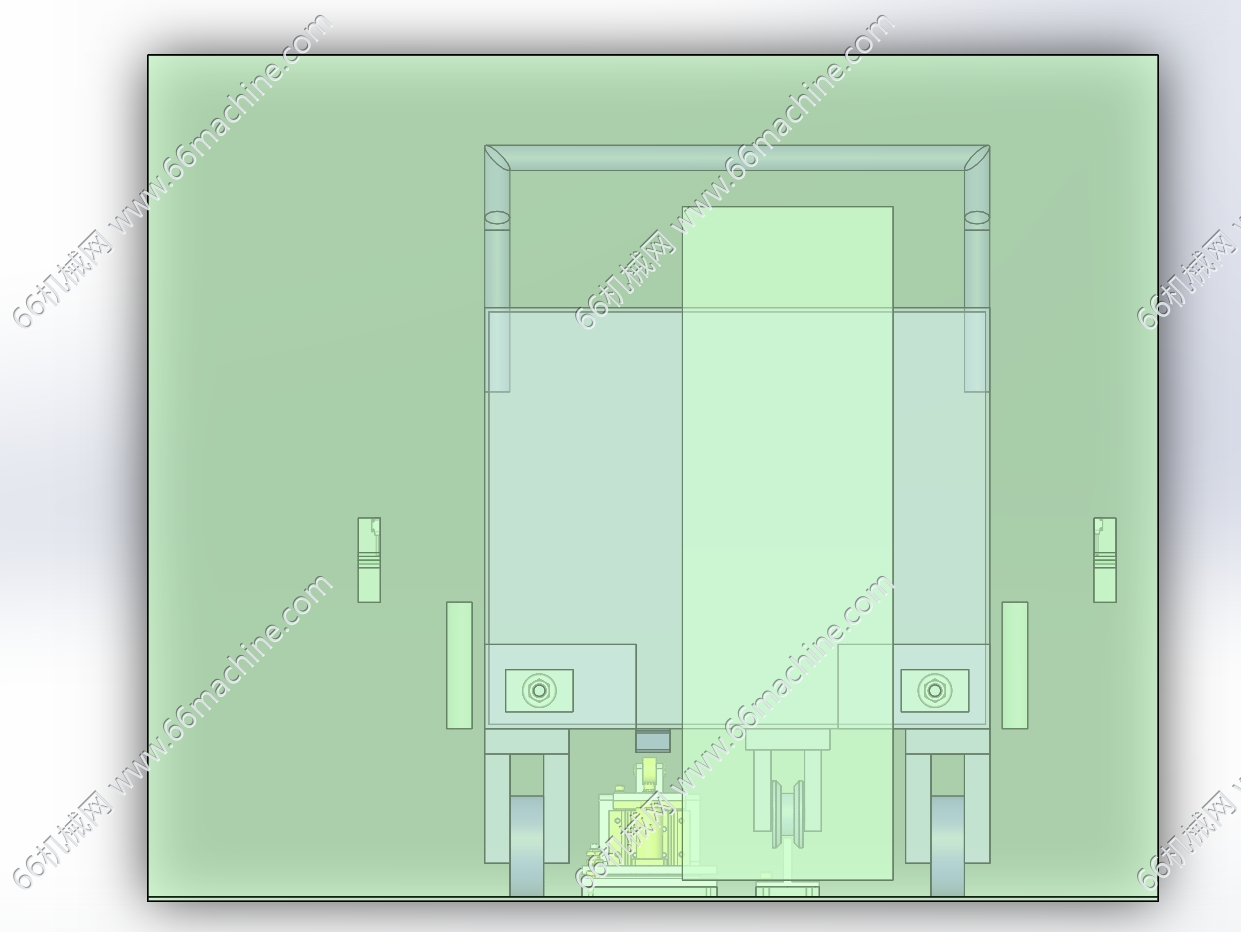

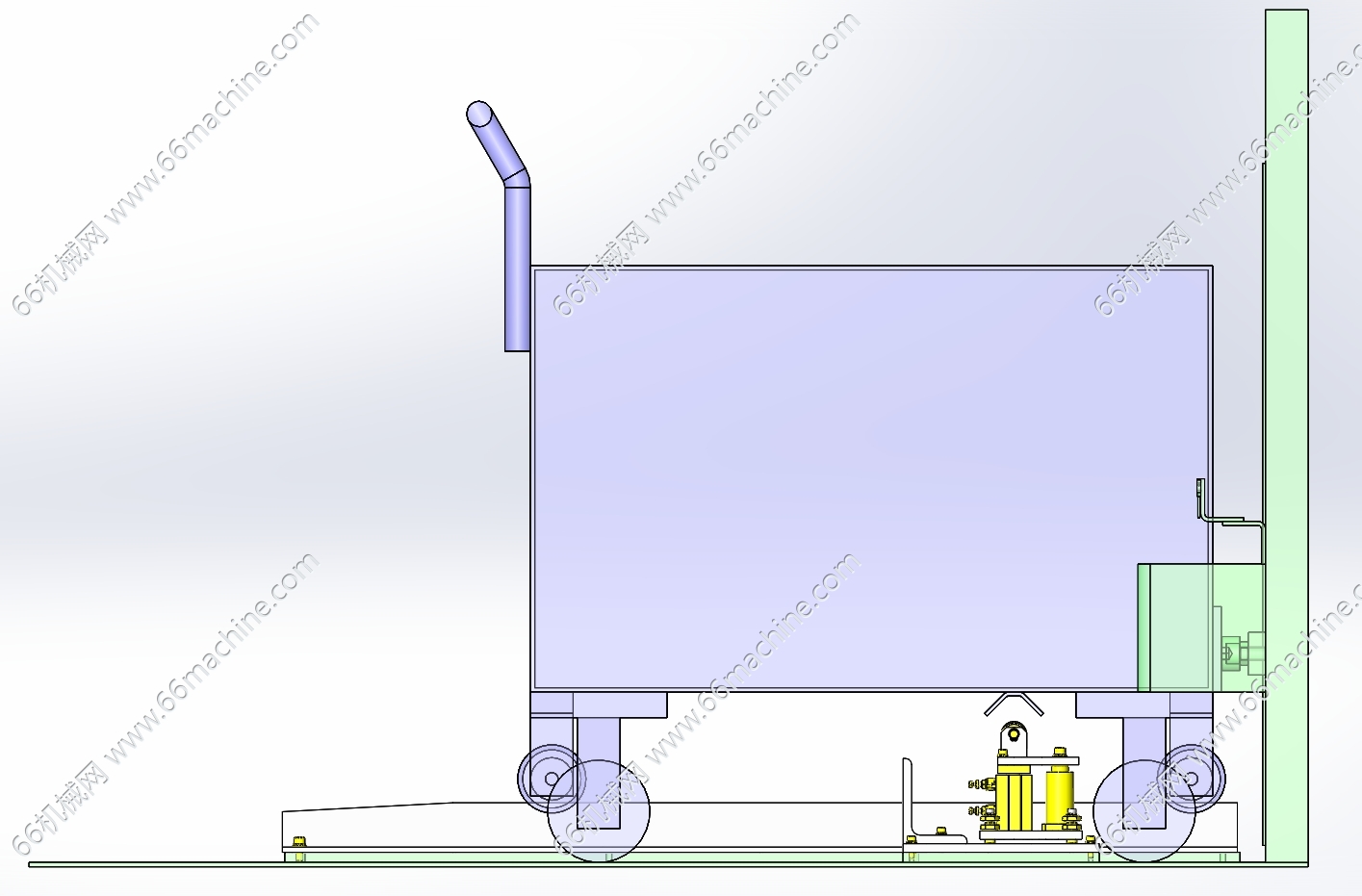

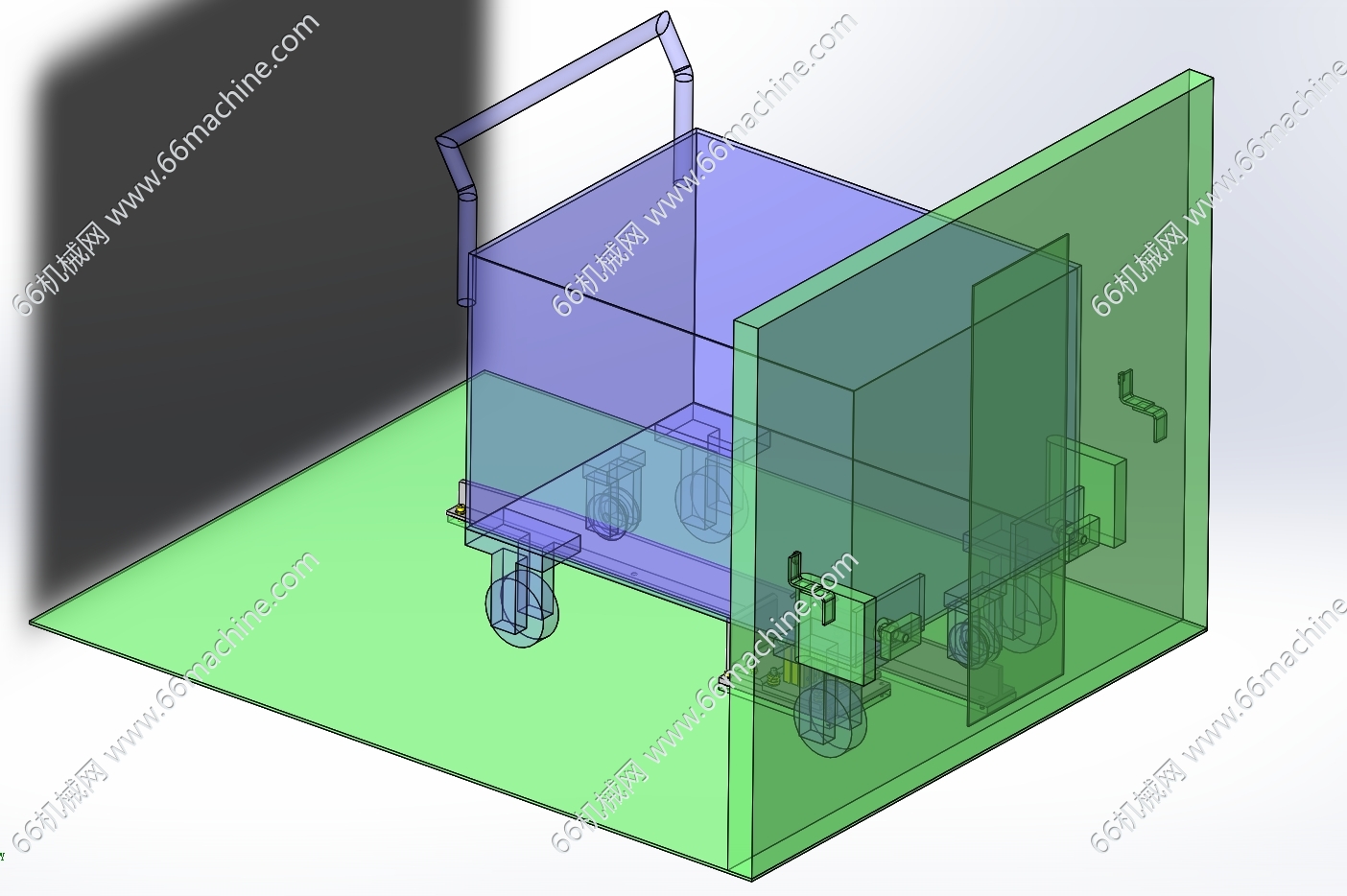

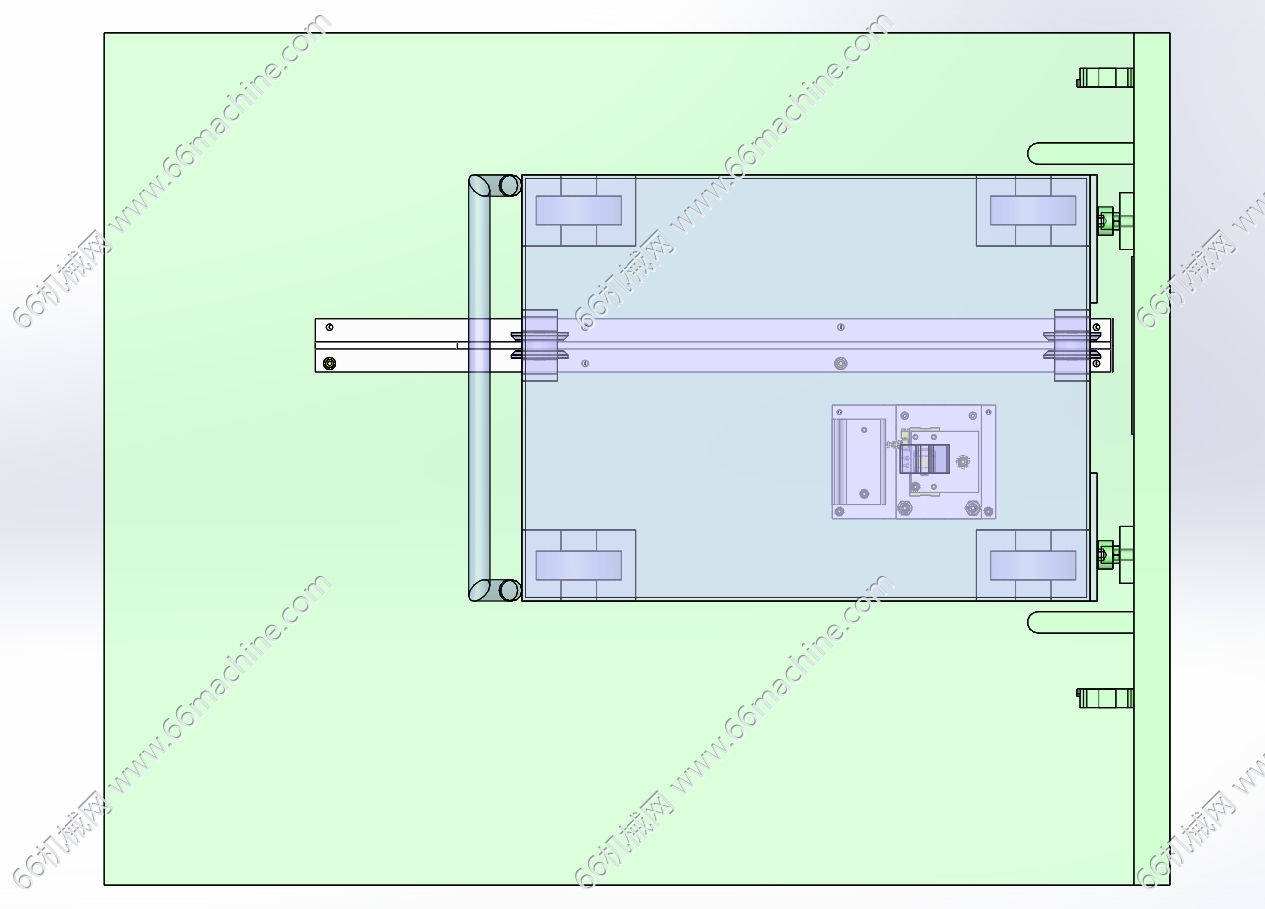

本模型为推车气动定位机构，推车到达指定位置附近时，限位滚轮沿着导轨方向推入，到达卡位时气缸顶升动作将推车卡紧定位，待推车内工件取出后顶升件下降并将推车推出，可供大家参考！
朝花夕拾啊
图纸ID: 315092070400399289
图纸格式：sldasm、SLDPRT、SLDASM、sldprt
图纸版本：Solidworks2021
文件大小：5.48MB
所需积分：10机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
