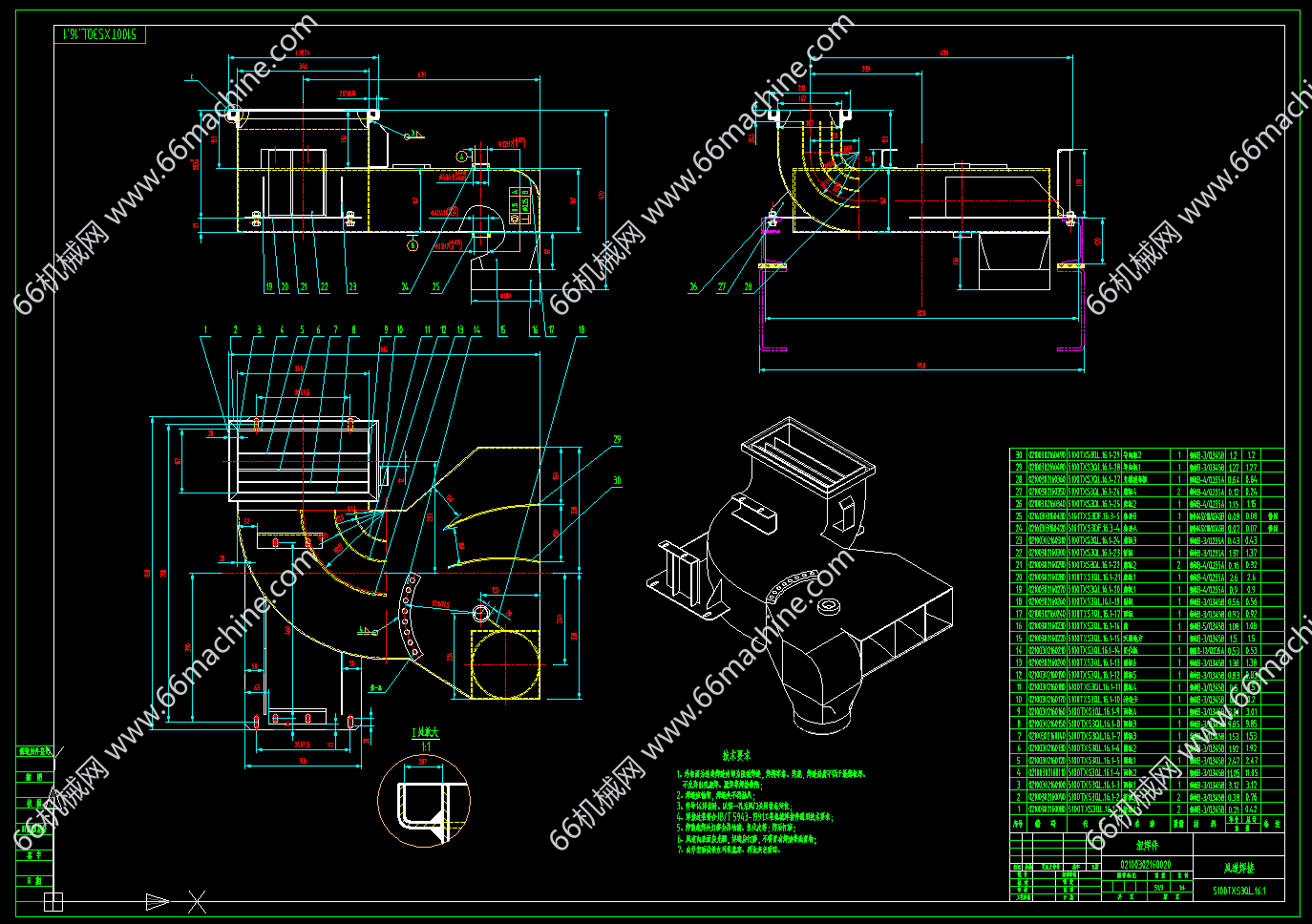

本套图纸为某企业洗扫车风道总成，呈流线型管路结构，通过法兰、弯头衔接吸嘴与垃圾箱。风机产生负压时，吸嘴吸入的垃圾 - 水混合物沿风道快速传输，内壁光滑降低气流阻力，弯头设计优化转向，避免堵塞。它如同“负压通道”，串联吸嘴、风机与垃圾箱，精准引导气固液混合物流向，保障扫吸作业高效连贯，是负压输送系统的核心“输运血管” 。本图纸为专业人员设计，可供大家探讨学习！
图纸ID: 315092070400399191
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：3.44MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
