基于凸轮的高速冲压机构

发布时间：2025-08-27
图纸描述

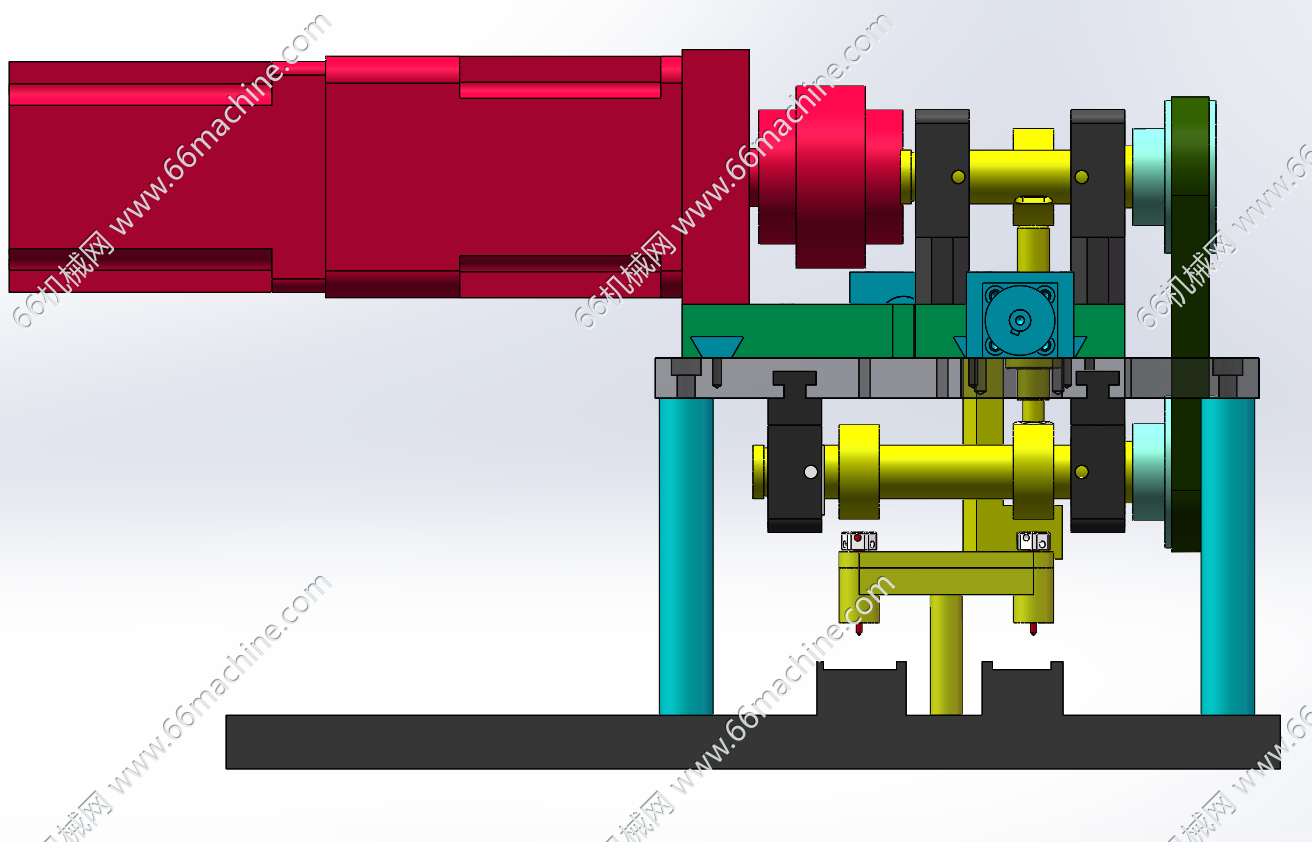

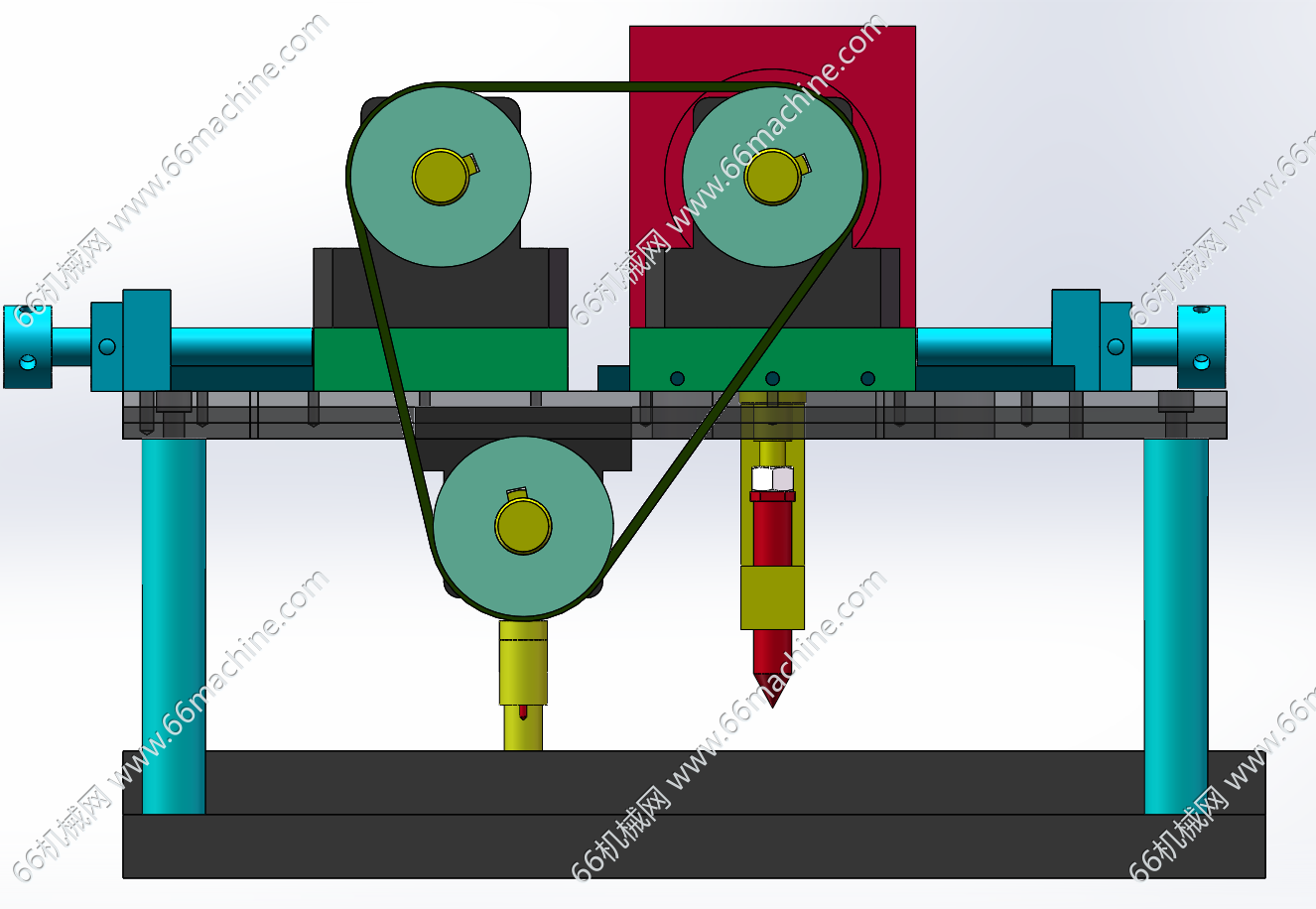

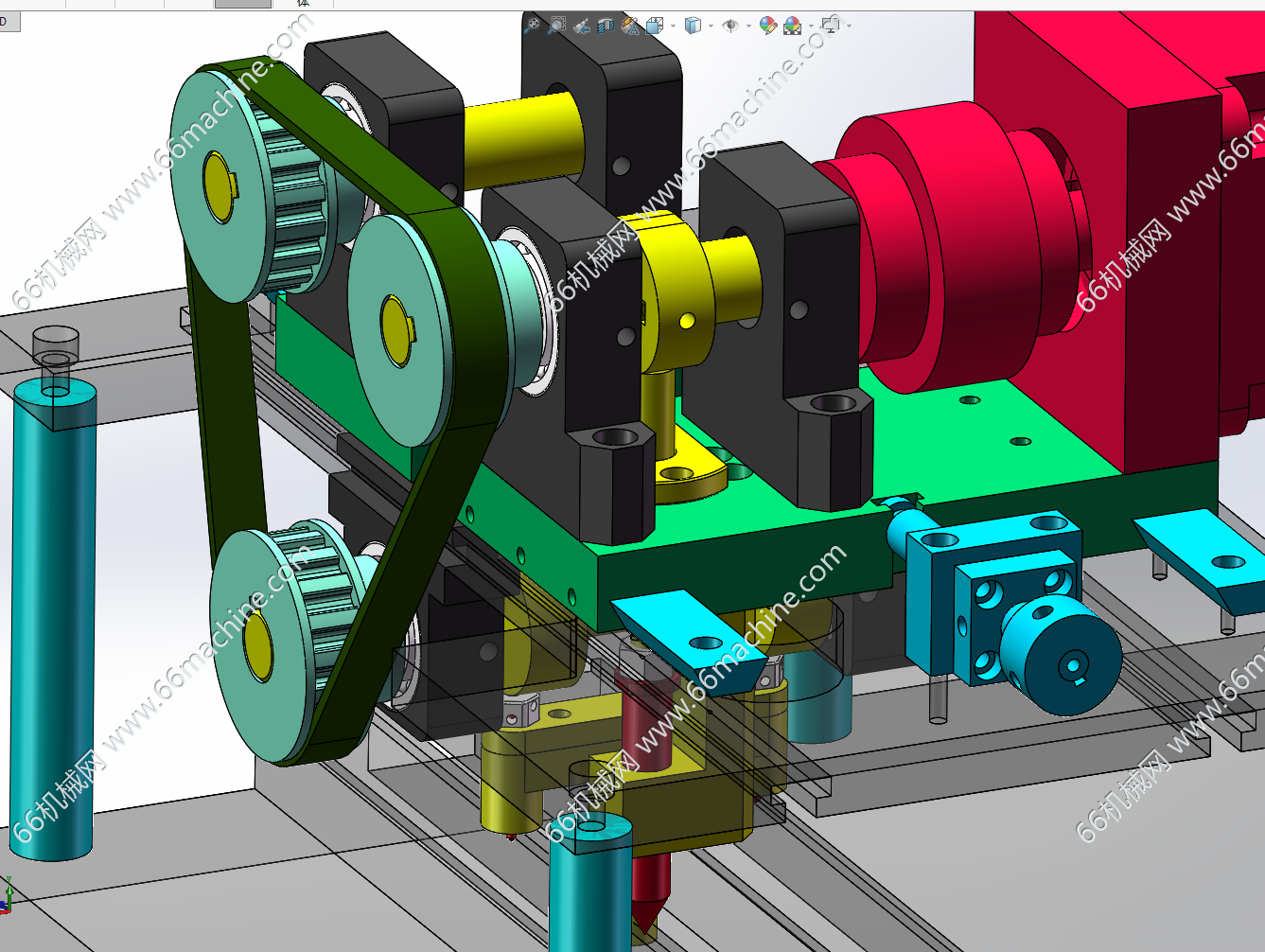

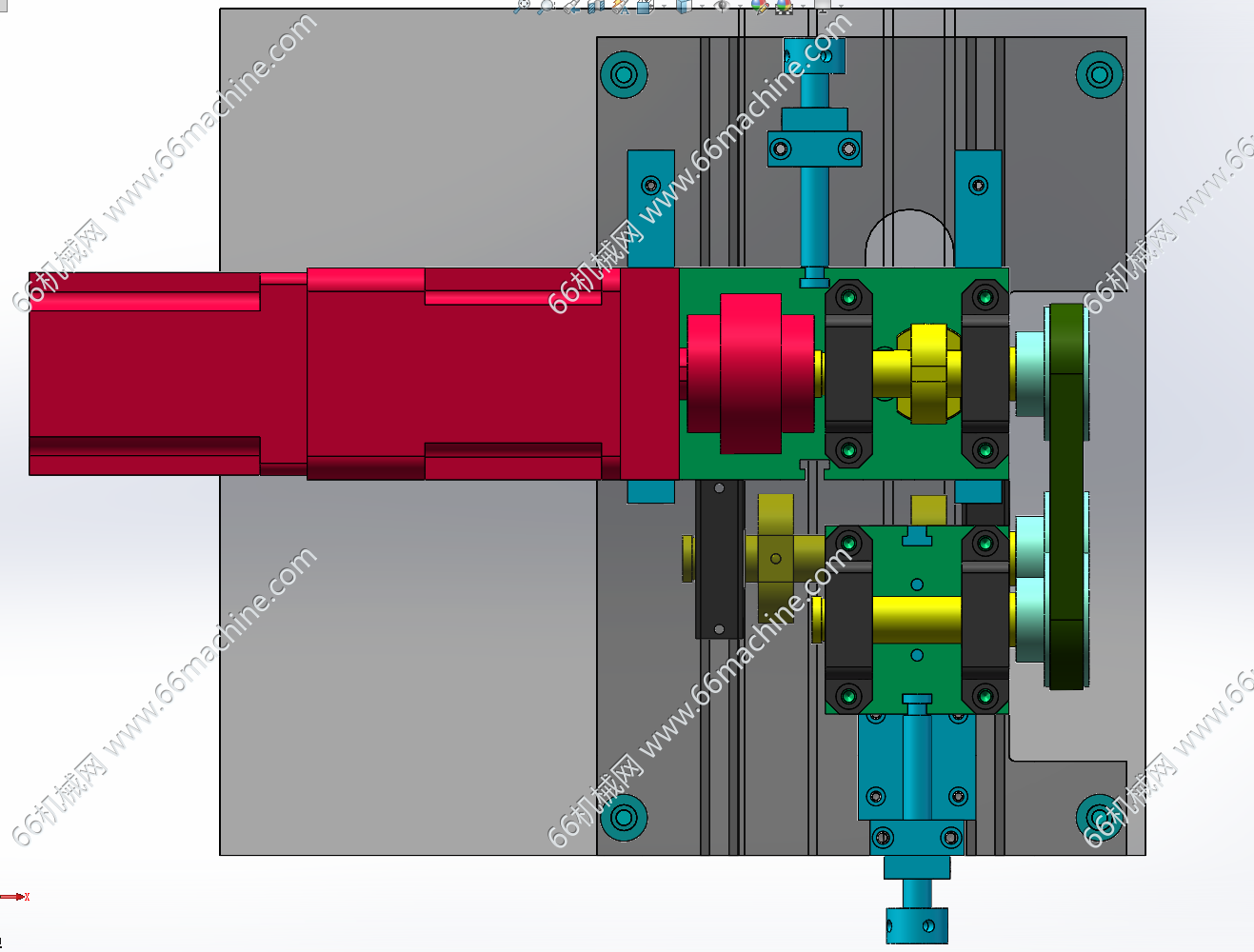

电机通过同步带将动力传递给凸轮轴，使凸轮开始旋转。凸轮的旋转运动通过从动件转化为冲压头的直线运动。冲压头在凸轮的驱动下，按照预定的运动规律对工件进行高速冲压。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 115 份
    图纸参数

    图纸ID: 315092070400399077

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2021

    文件大小：3.39MB

    所需积分：15机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
