基于偏心轮驱动的高速裁切机

发布时间：2025-09-03


图纸描述

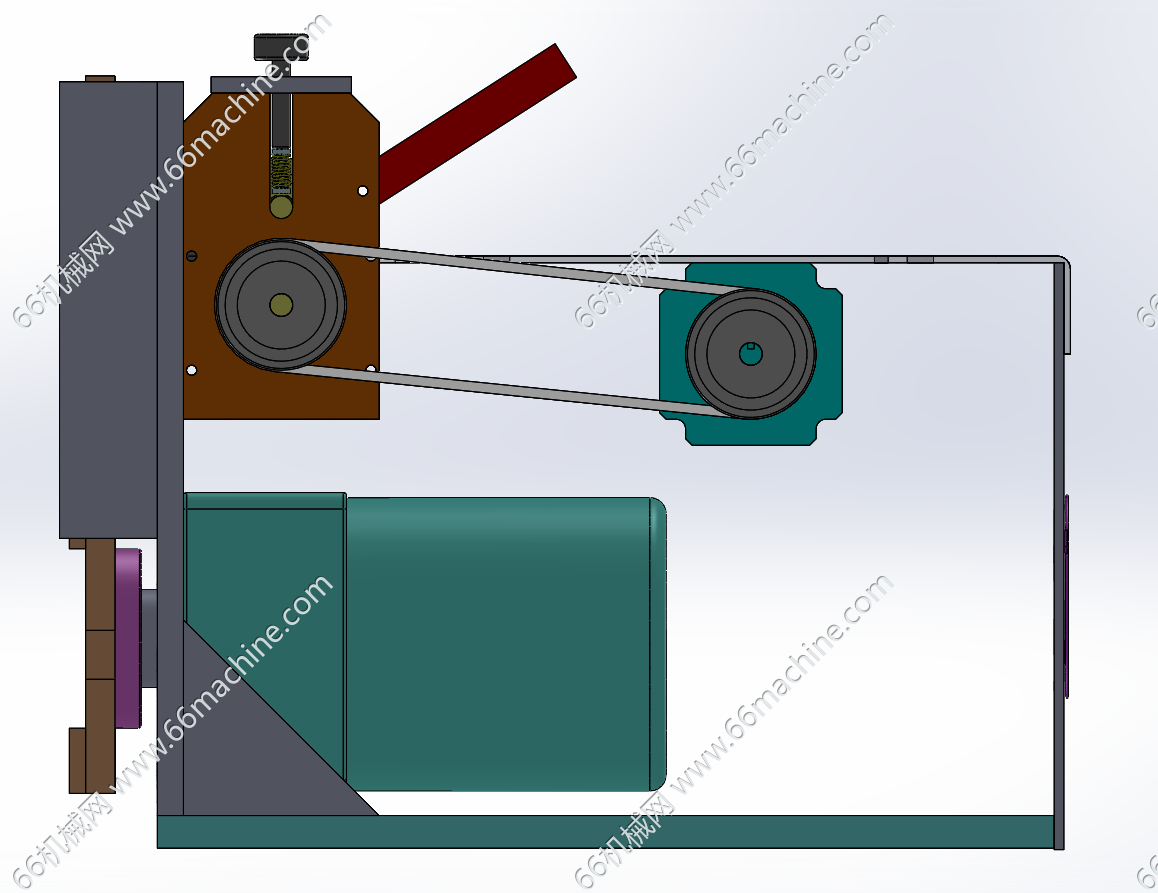

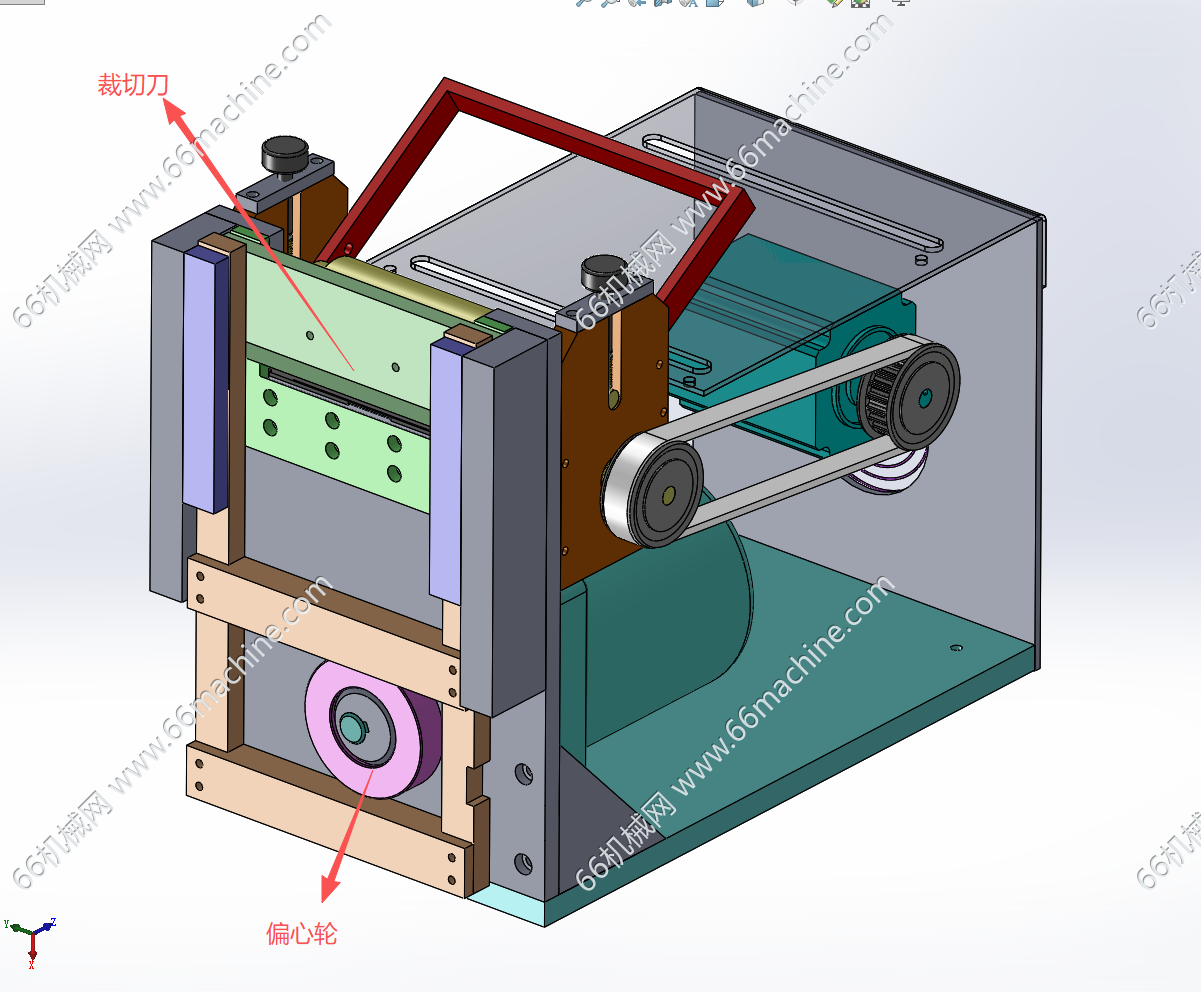

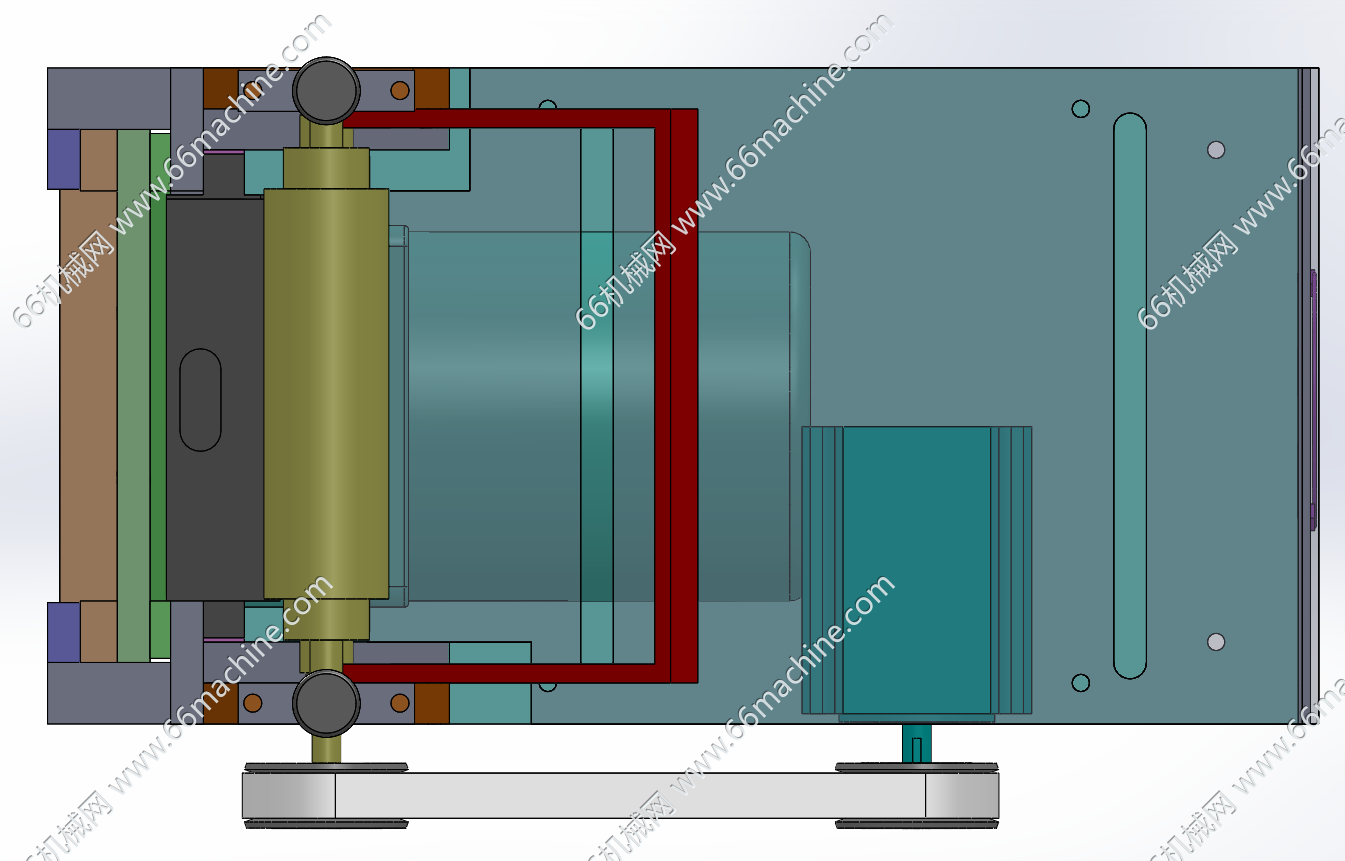

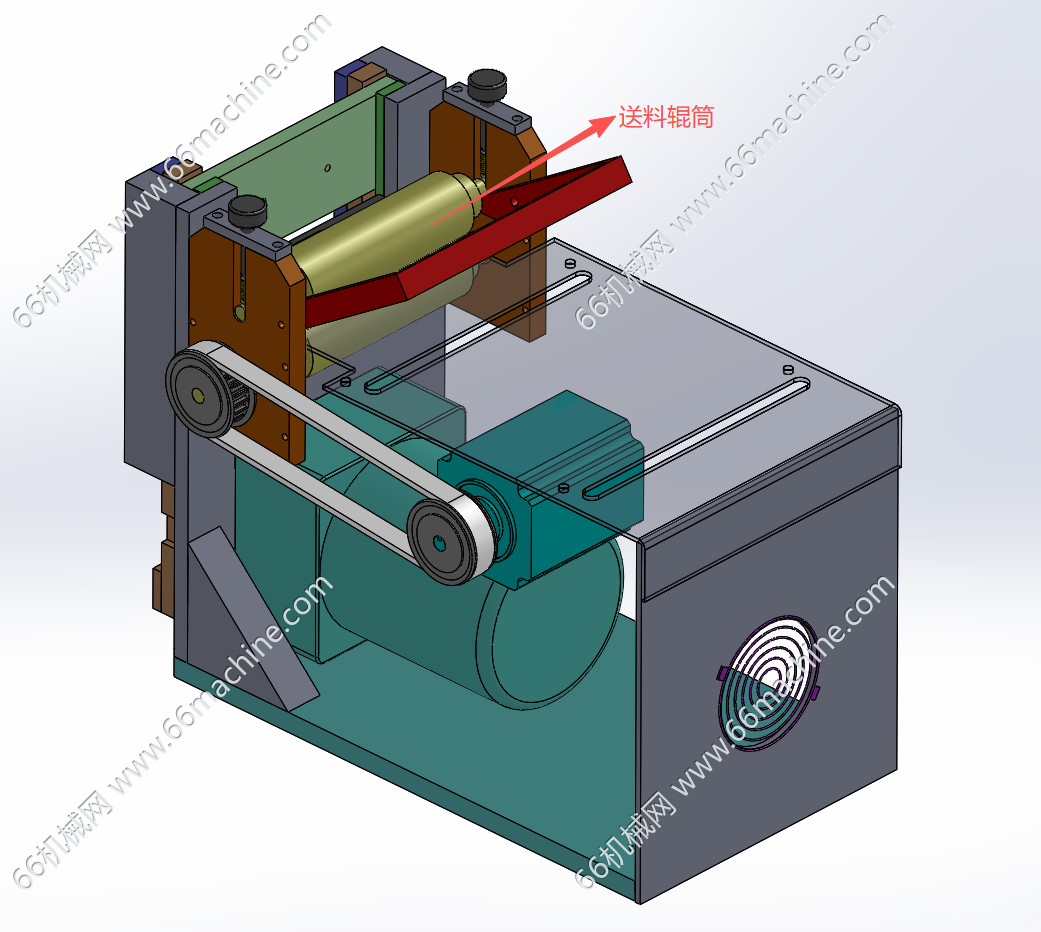

偏心轮驱动的高速裁切机主要通过偏心轮的旋转运动，将旋转运动转化为裁切刀具的往复直线运动，从而实现高速裁切。偏心轮是一个具有偏心距的圆盘，当它绕中心轴旋转时，其上的某一点会描绘出一个椭圆轨迹。通过连杆等传动机构，这个椭圆轨迹被转化为裁切刀具的直线往复运动，使刀具能够快速、准确地切割材料。

立刻下载收藏

非标设计

查看我的 0 个作品

从事机械制图

获推荐作品 122 份

图纸参数

图纸ID: 315092070400398287

图纸格式：SLDPRT、SLDASM

图纸版本：Solidworks2020

文件大小：4.46MB

所需积分：15机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
