可伸缩旋转气缸

发布时间：2025-06-19
图纸描述

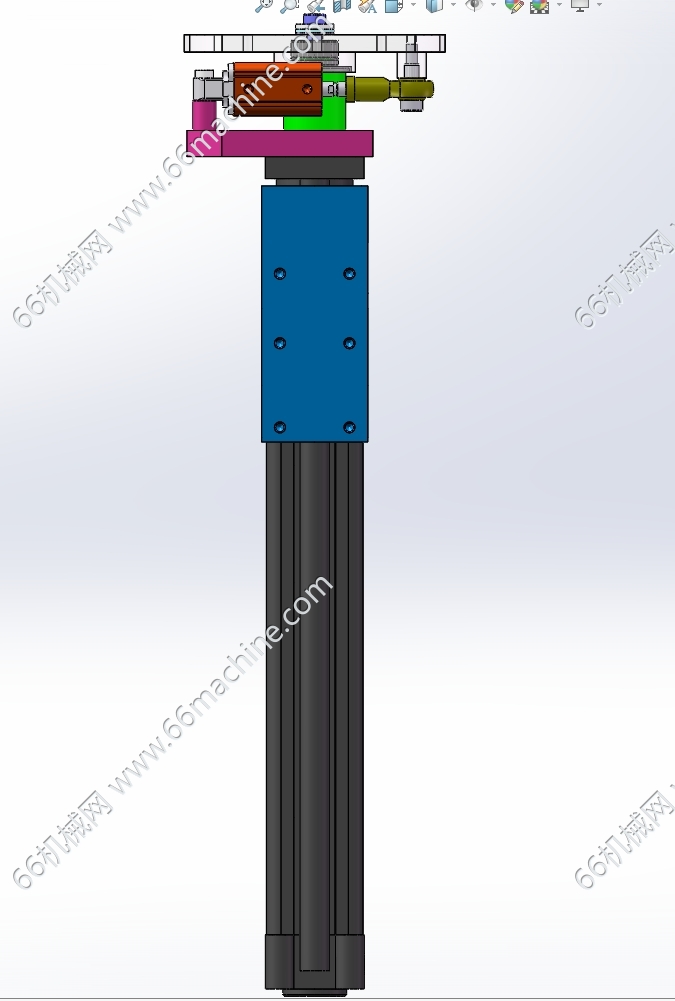

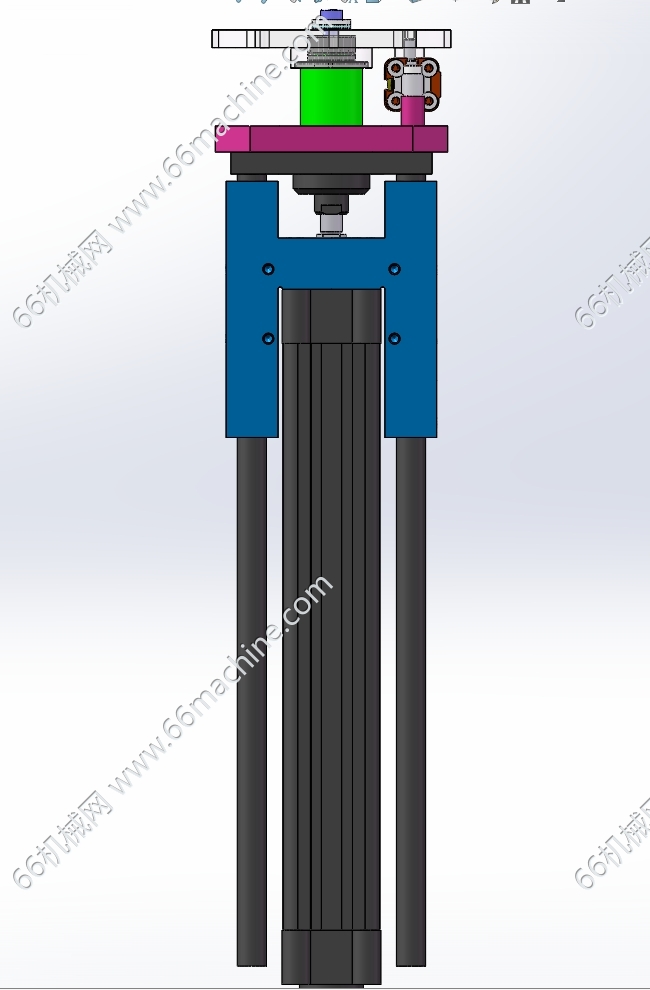

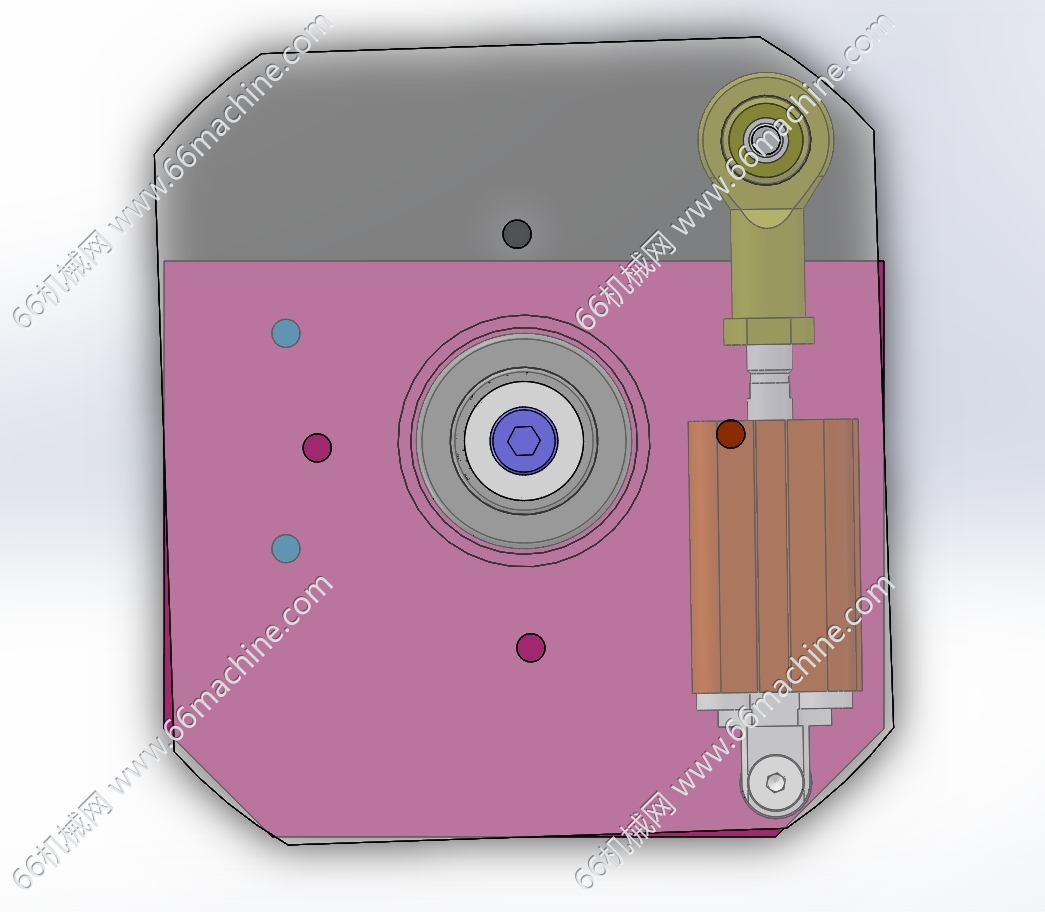

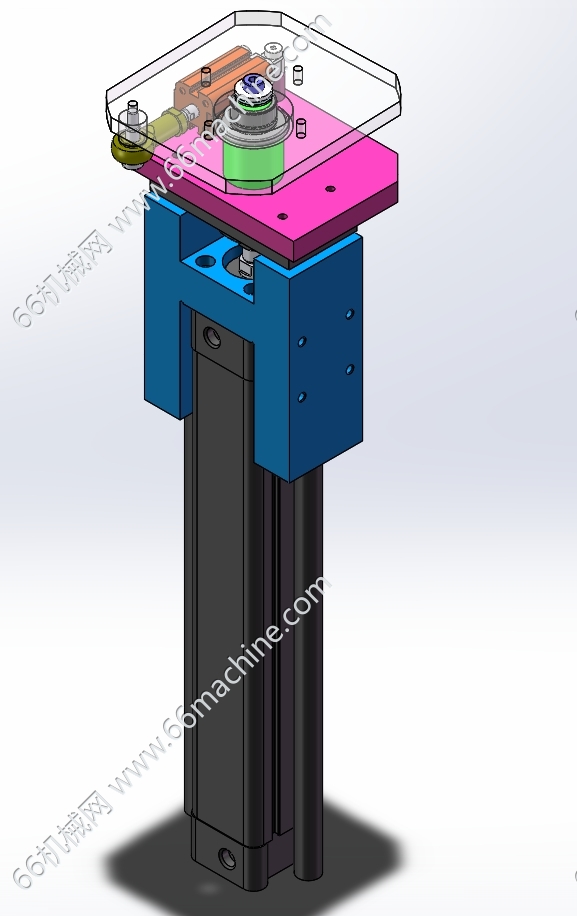

本模型为可伸缩旋转气缸，采用气缸连杆式翻转机构来实现旋转功能，这种机构利用气缸的伸缩运动，通过连杆与被翻转物体相连，从而将气缸的直线运动转化为物体的翻转运动。这种设计主要实现的是翻转而非连续的旋转。

    机械狗

    机械狗

    查看我的 0 个作品
    机械设计师
    获推荐作品 130 份
    图纸参数

    图纸ID: 315092070400397617

    图纸格式：sldprt、SLDASM、SLDPRT

    图纸版本：Solidworks2021

    文件大小：2.62MB

    所需积分：10机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
