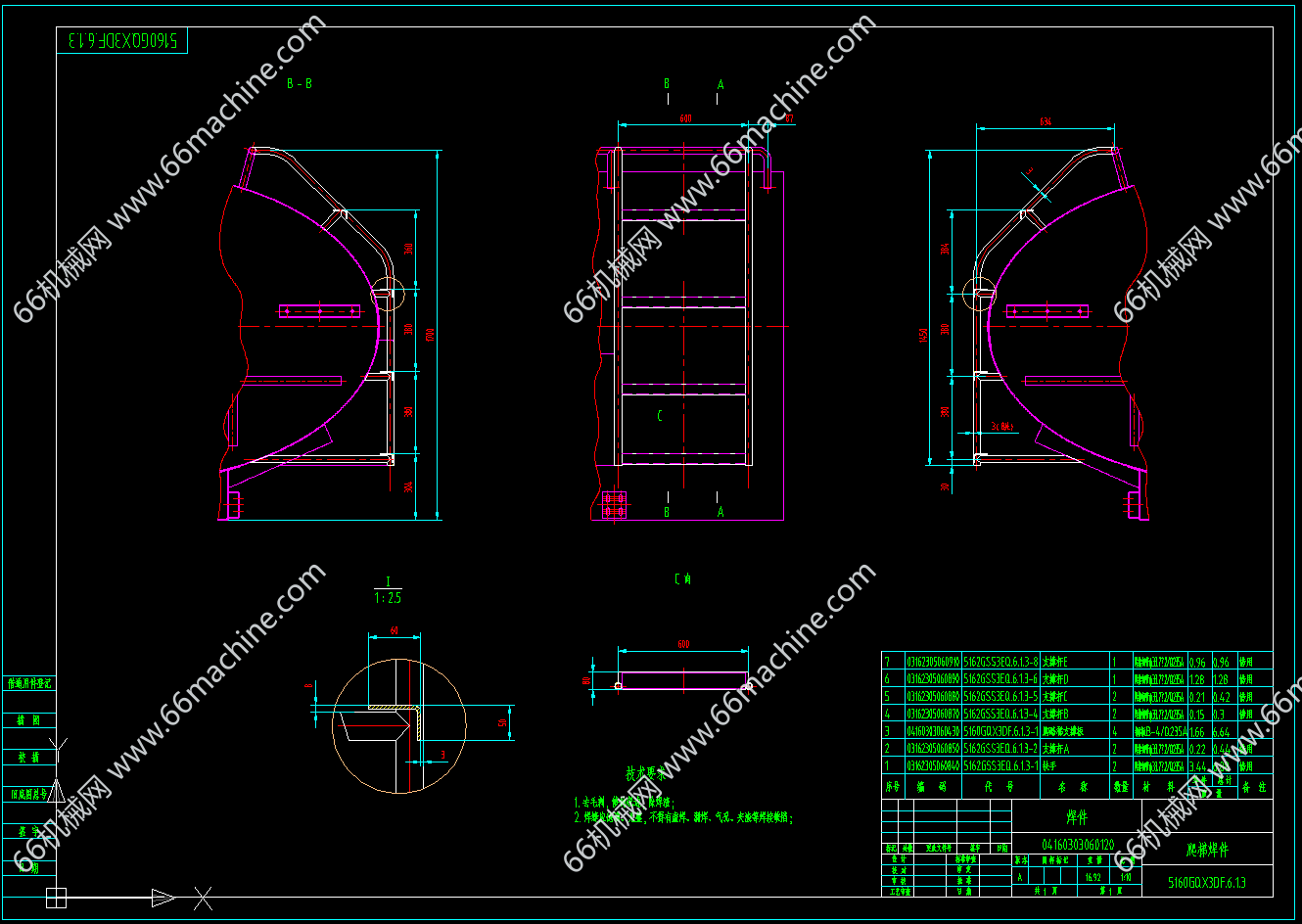

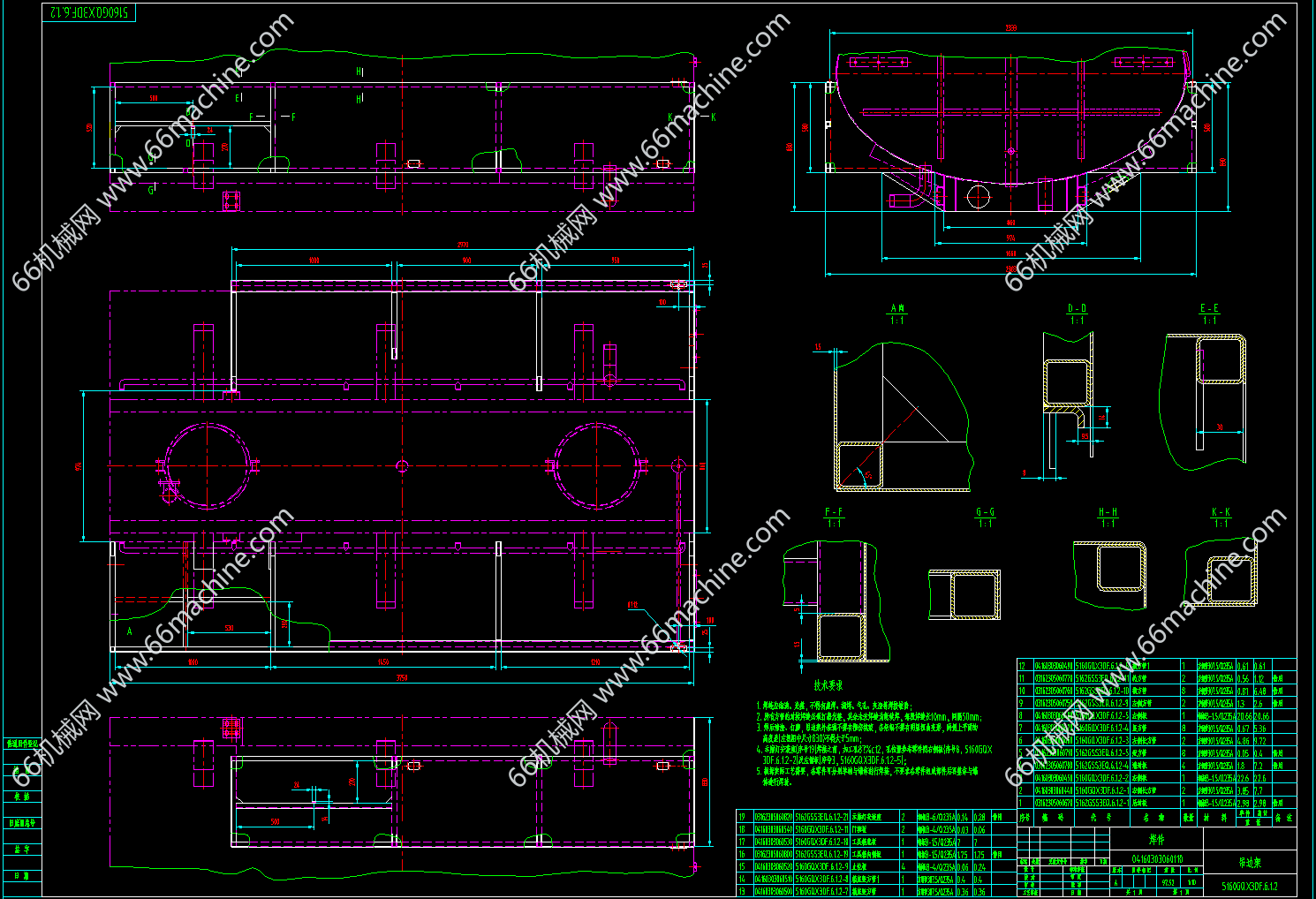

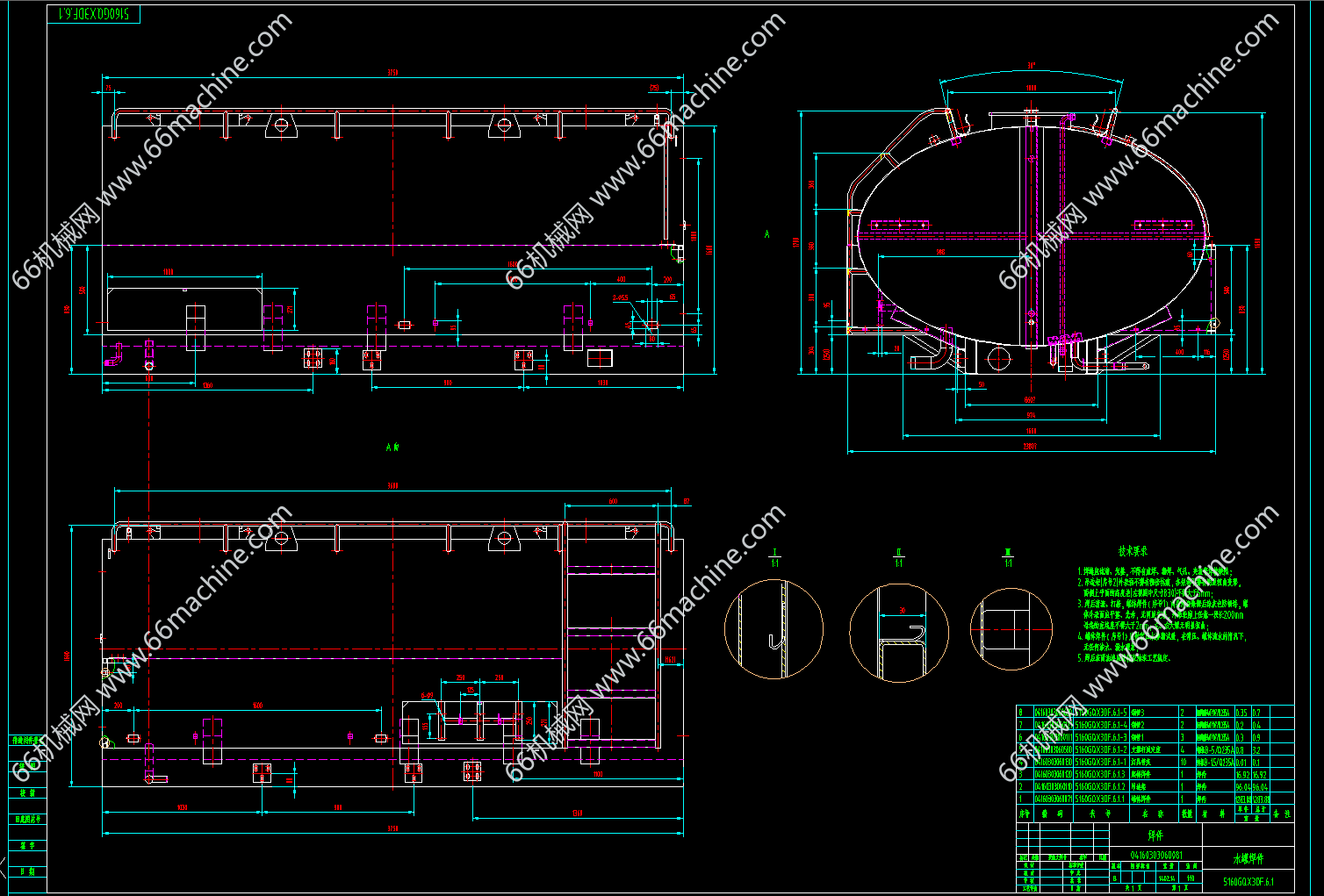

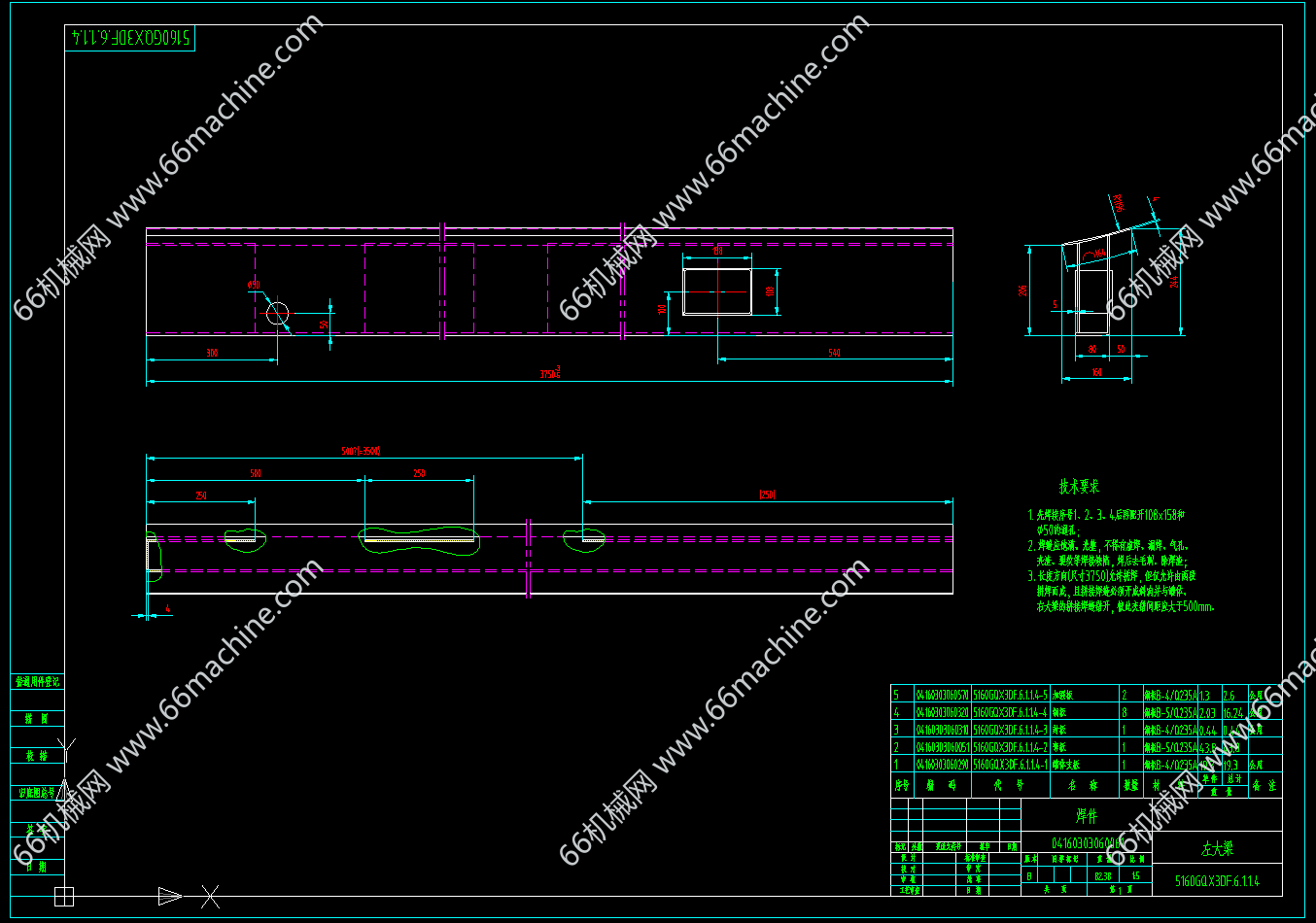

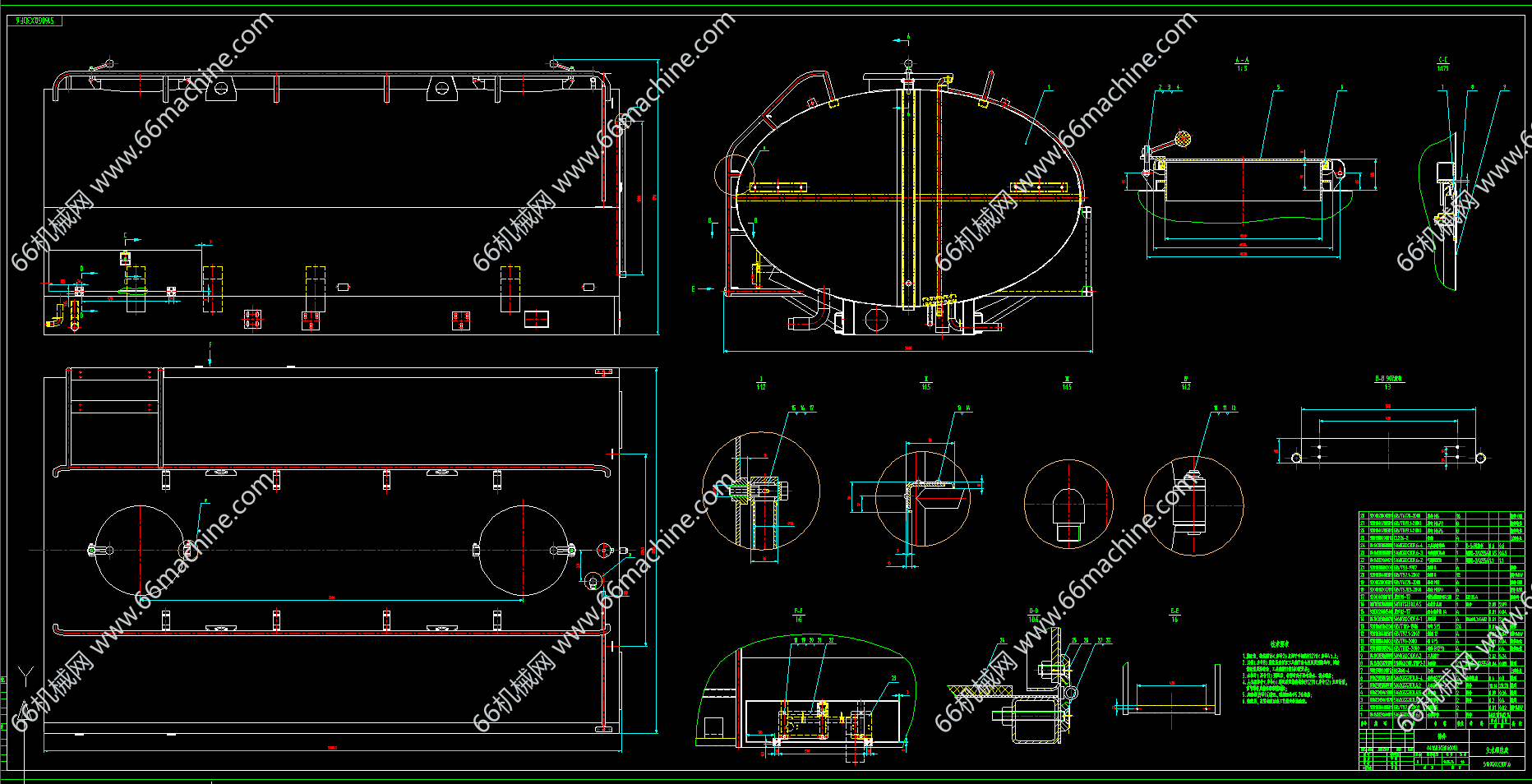

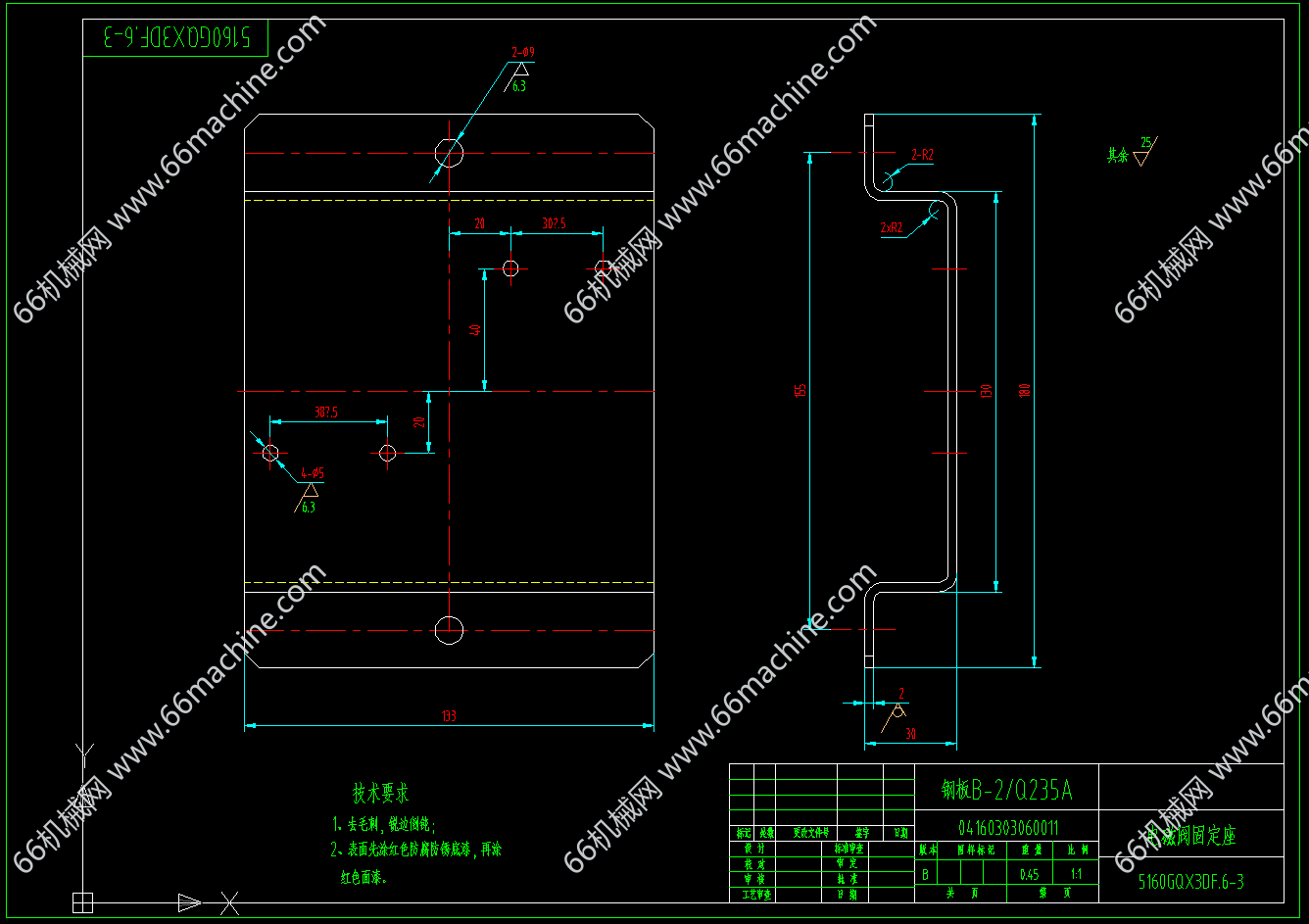

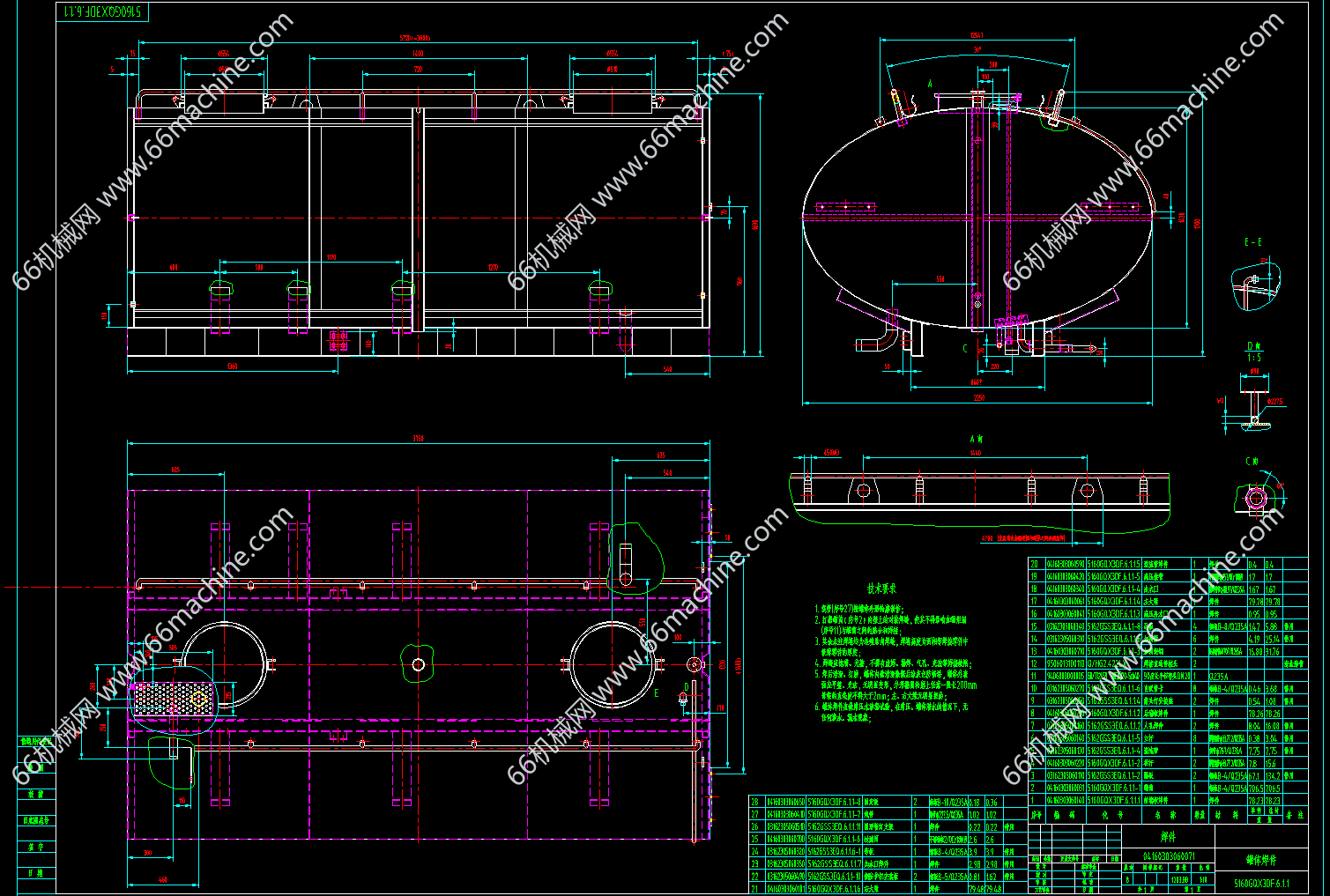

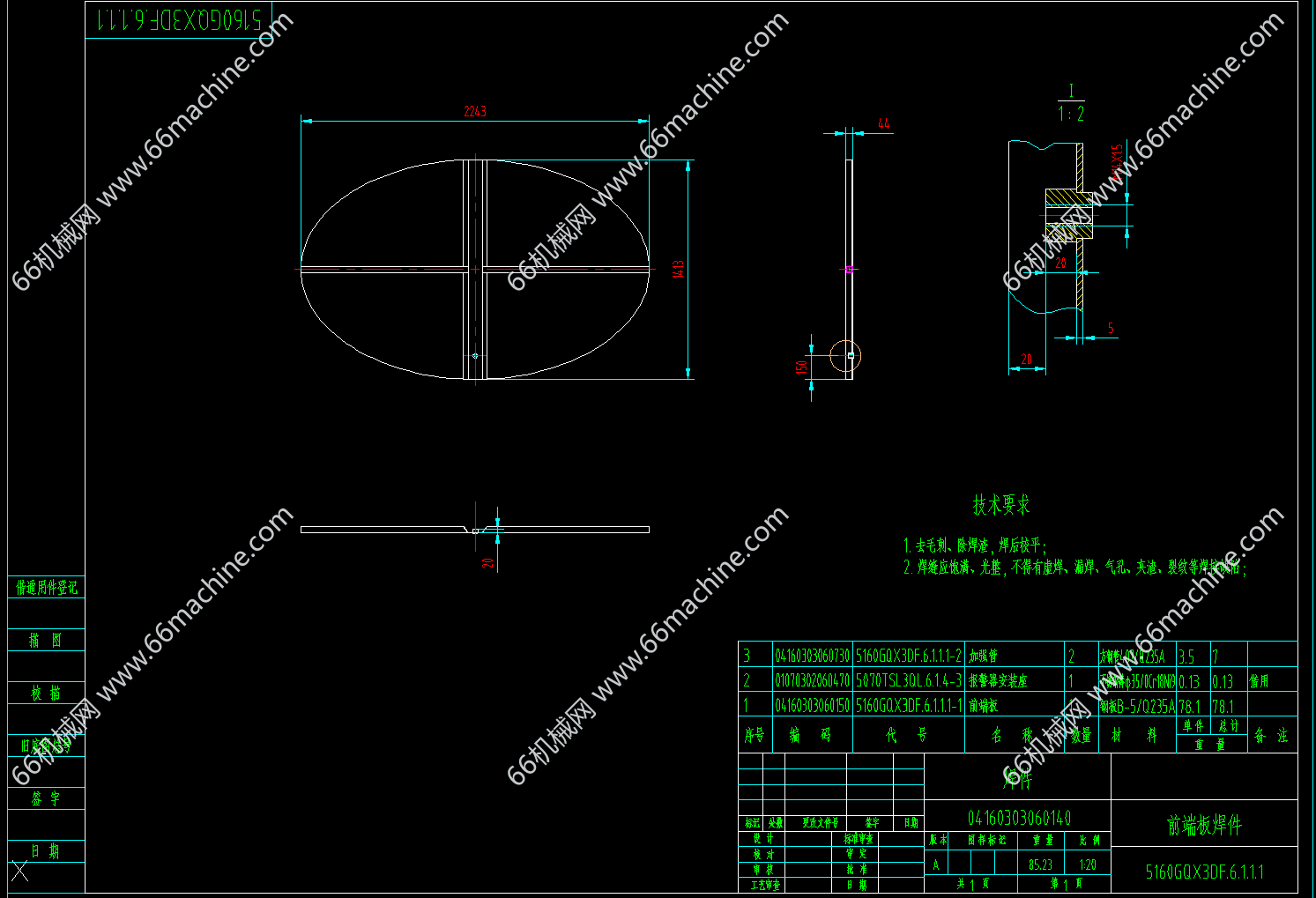

本套图纸为某企业路面清洗车（洒水车）主水罐，是带有加强结构的封闭罐体，内部有支撑筋增强强度，能稳定存储清洗用水。罐体设有进出水口，作业时，水通过管路从罐内流出，为清洗系统持续供水，满足清洗车对水量和水压的需求，保障清洗作业顺利进行。本图纸为专业人员设计，可供大家探讨学习！
朝花夕拾啊
图纸ID: 315092070400397401

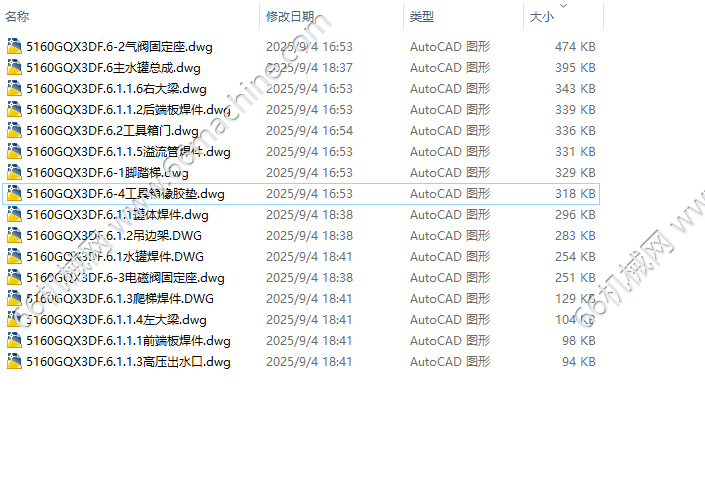

图纸格式：dwg、DWG
图纸版本：AutoCAD2007
文件大小：2.12MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
