5种型号离心通风机外型及基础尺寸

发布时间：2025-09-14


图纸描述

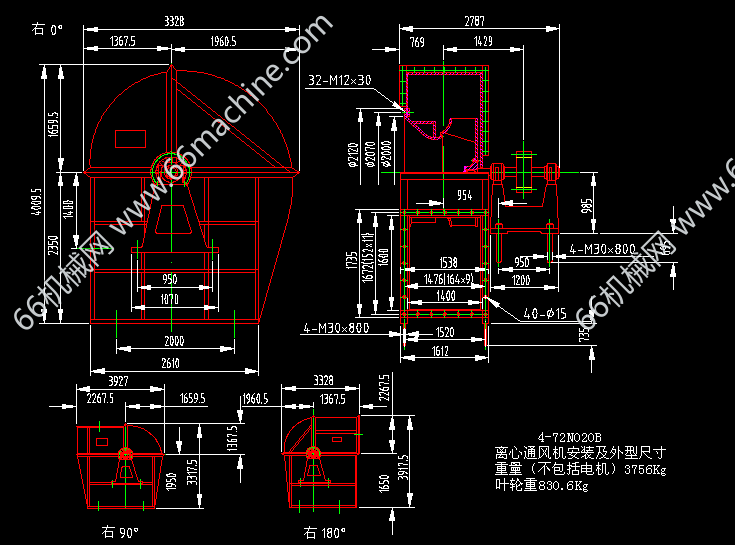

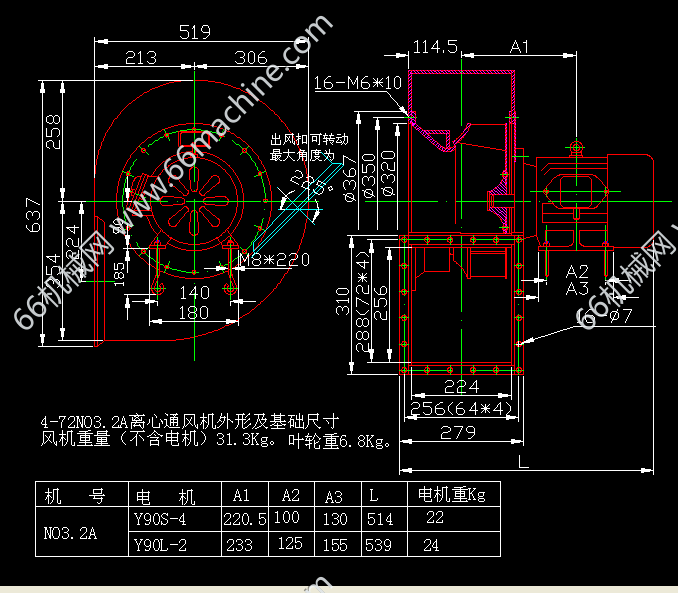

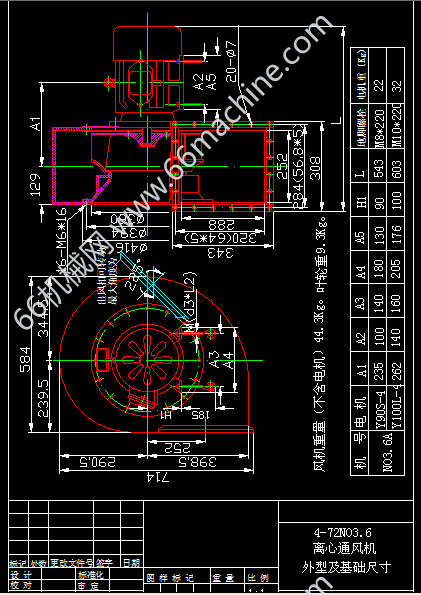

本图纸为重庆XX风机有限公司绘制的“5种型号离心通风机外型及基础尺寸”，分别为：4-72NO2.8A、4-72NO3.2A、4-72NO3.6A、4-72NO4.5A及4-72NO20B，图纸可供选型及制图直接引用，CAD2007版本。

立刻下载收藏

机械狗

查看我的 0 个作品

机械设计师

获推荐作品 175 份

图纸参数

图纸ID: 315092070396206082

图纸格式：dwg、png

图纸版本：AutoCAD2007

文件大小：402.54KB

所需积分：5机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人

作者的其它图纸查看更多>>

5种型号离心通风机外型及基础尺寸 （图纸大小：402.54K）
