片材收边机（收边架）（用于片材的收边装置）
发布时间：2025-06-23
-
-
-
-
-
-
图纸描述

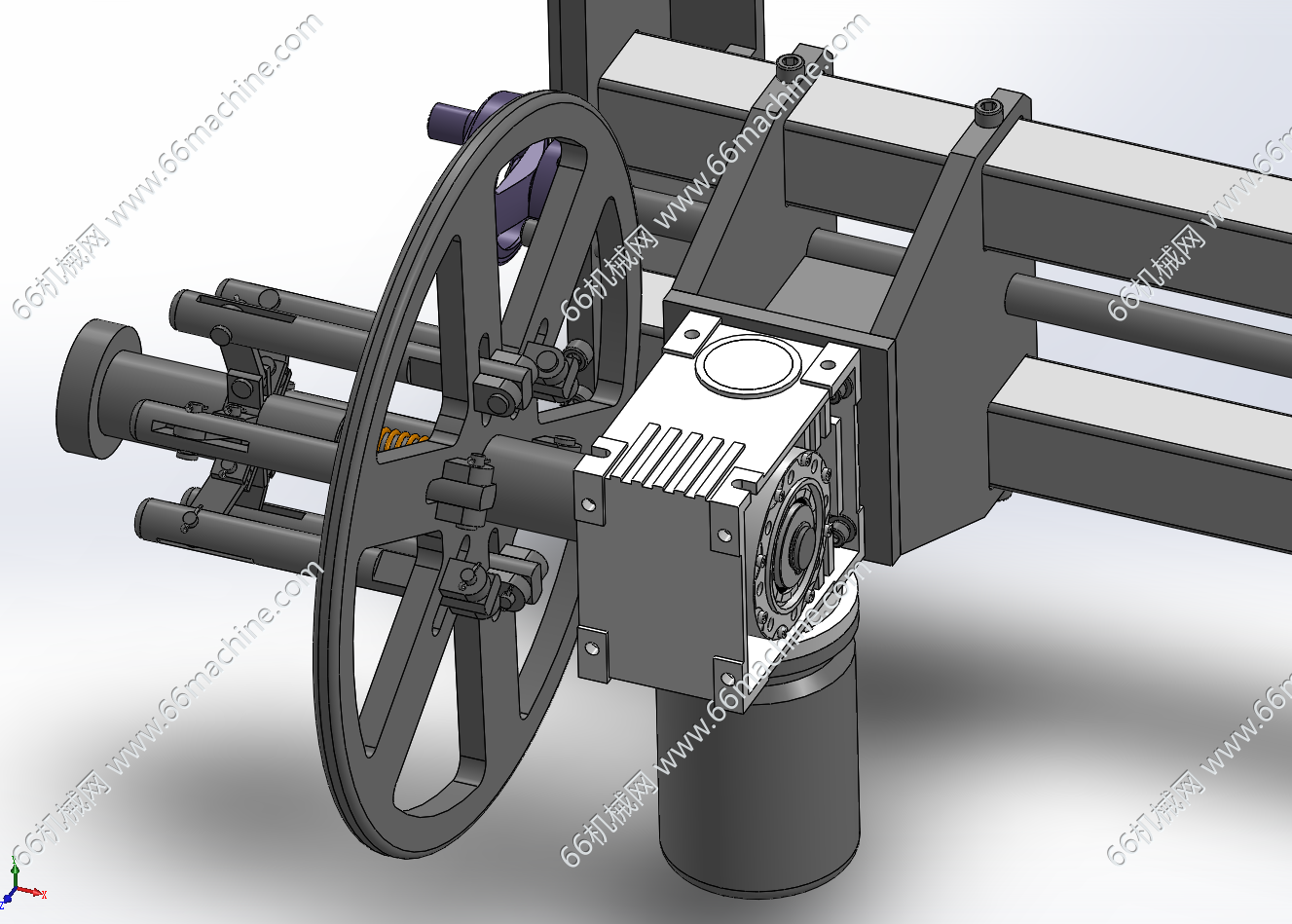

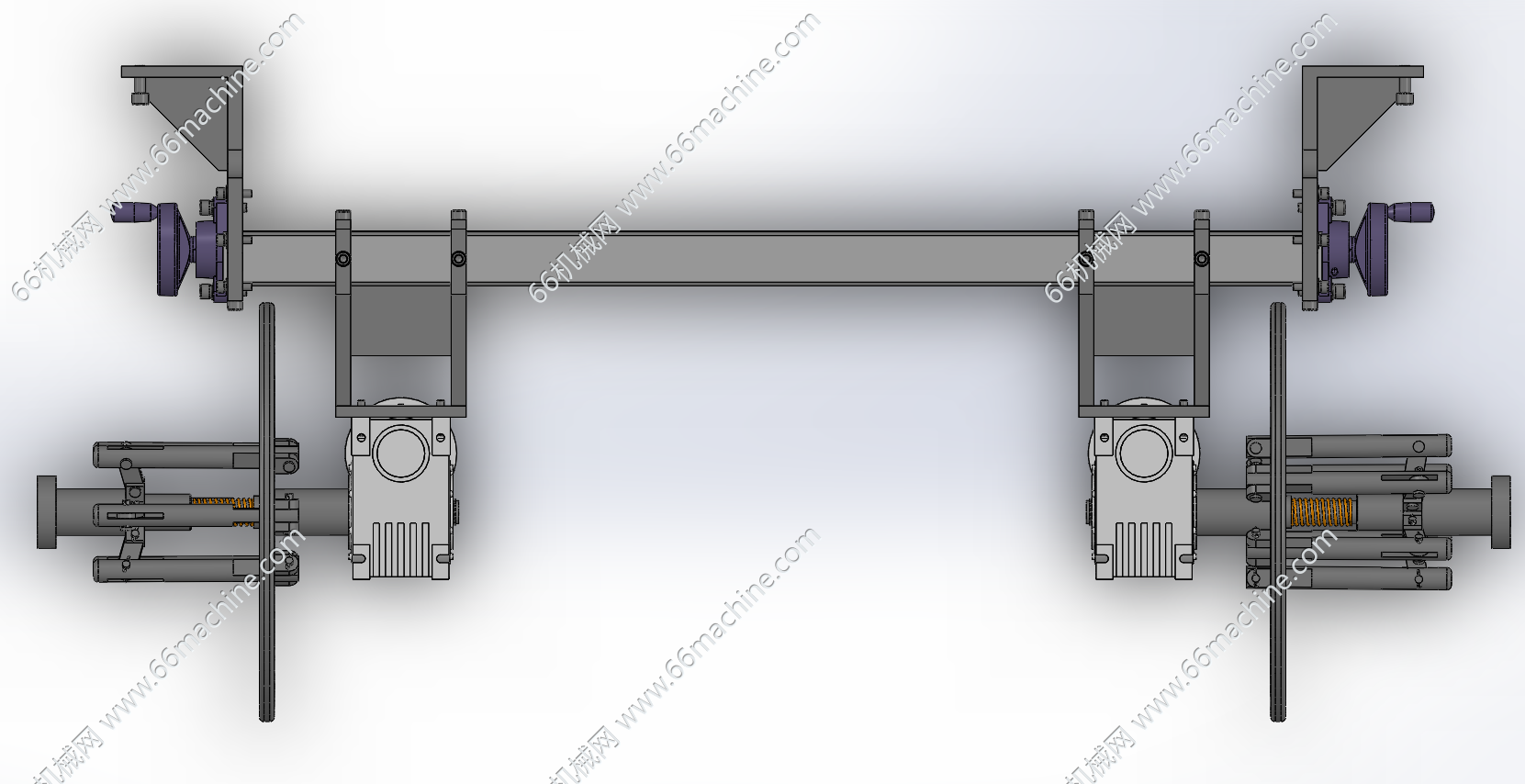

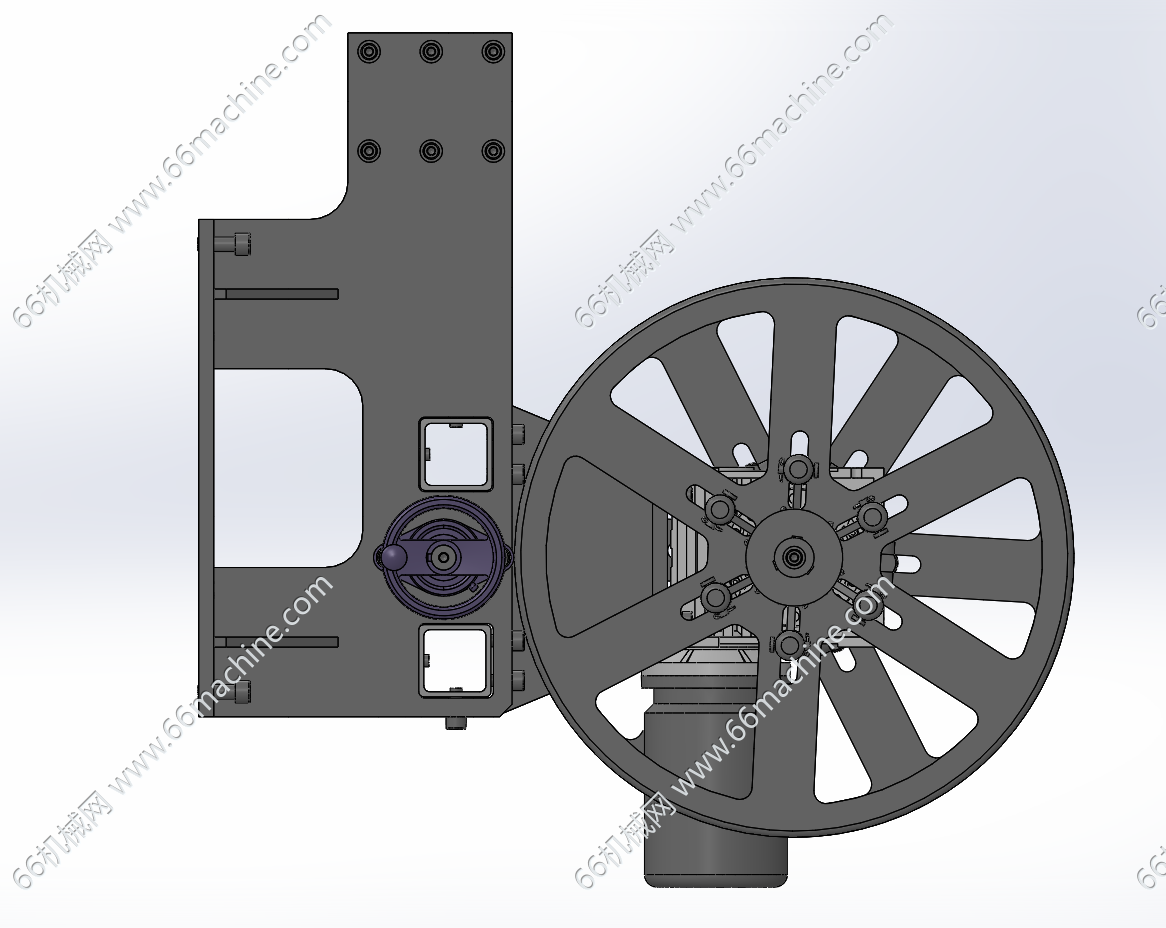

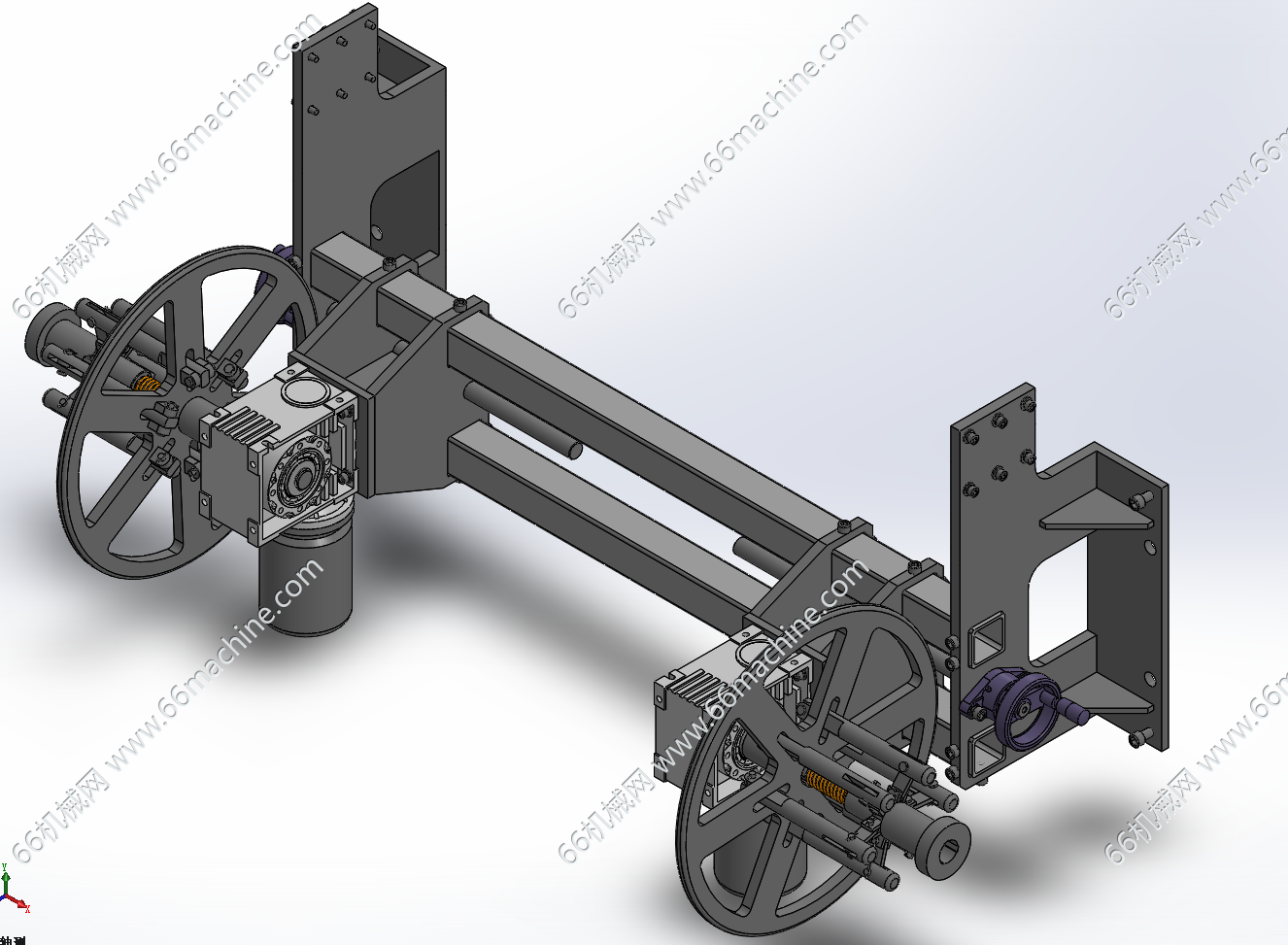

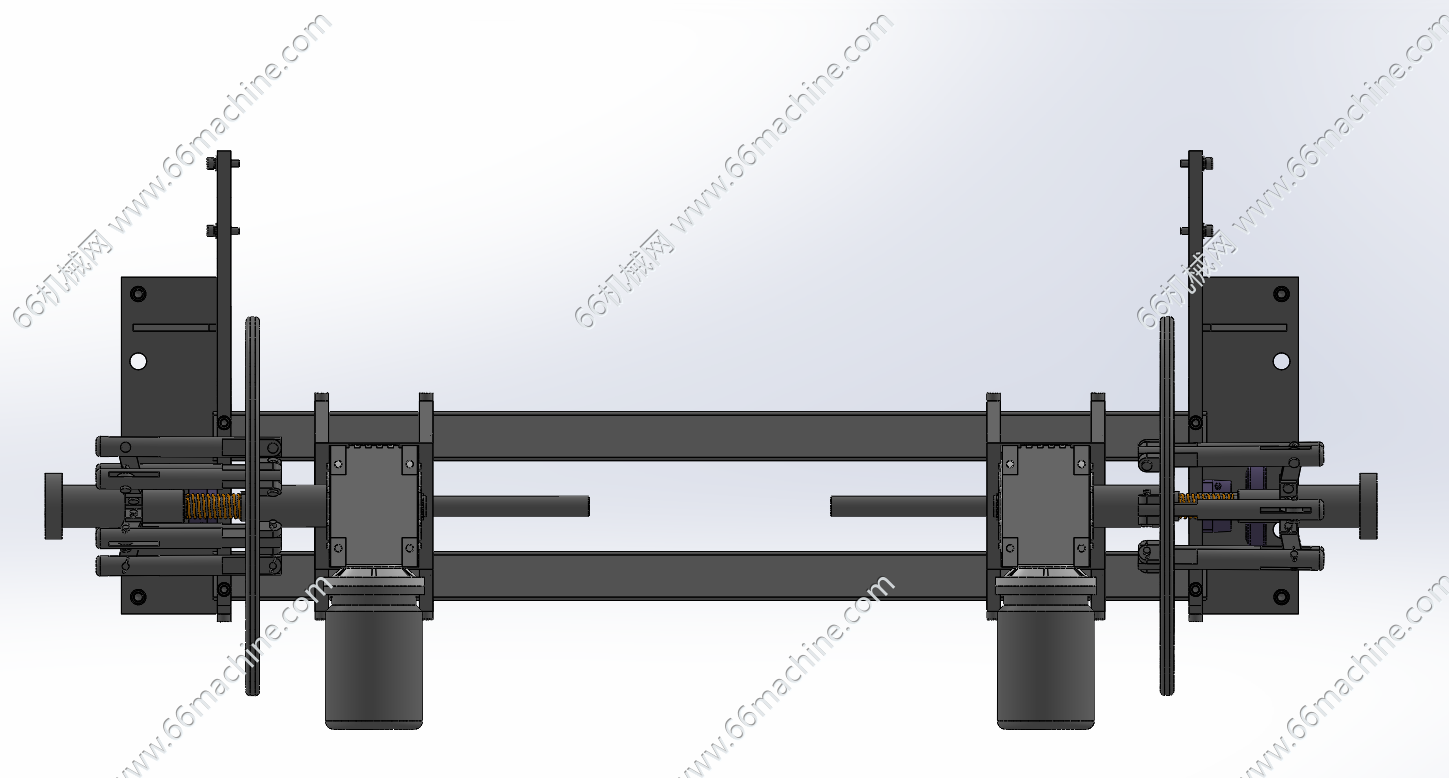

本模型为片材收边机（收边架），用于片材的收边装置，采用力矩电机驱动，机械式弹簧锁紧，卡盘定位，恒张力收取片材线切下的边料；采用手柄+丝杠组件实现收边装置的位置调节，结构简单，实用性强，常安装在片材生产线切边部分2侧。建模精巧，可供大家参考！
