桁架吸盘上料机

发布时间：2025-08-07


图纸描述

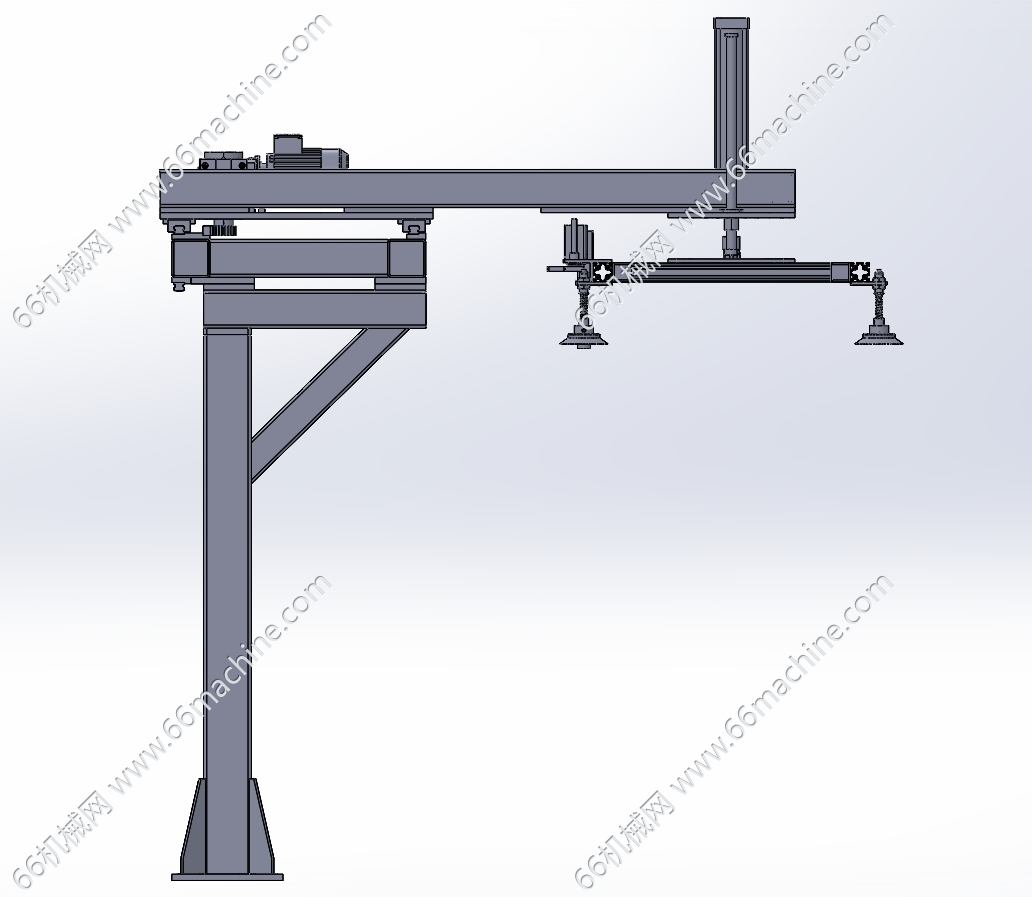

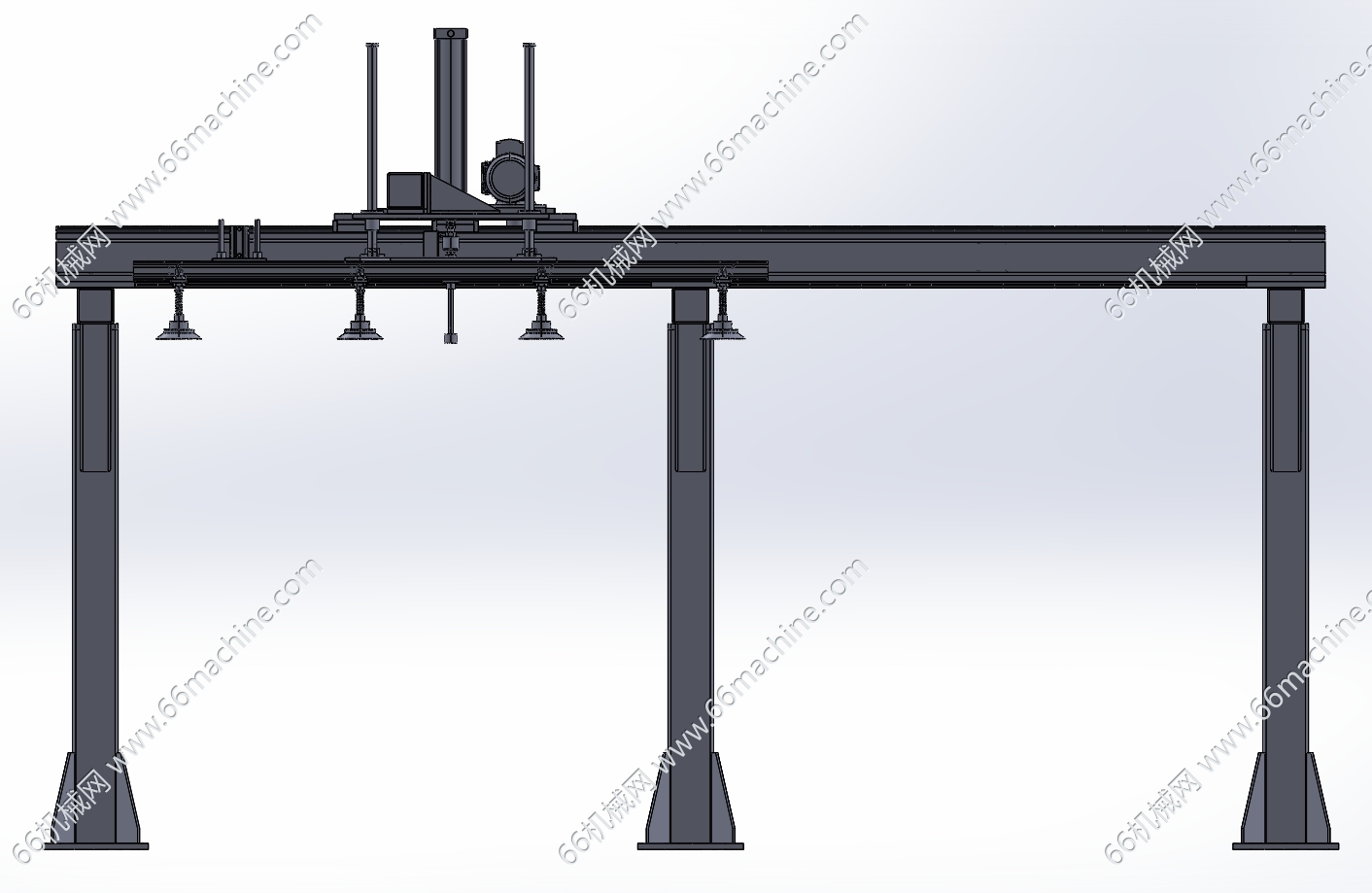

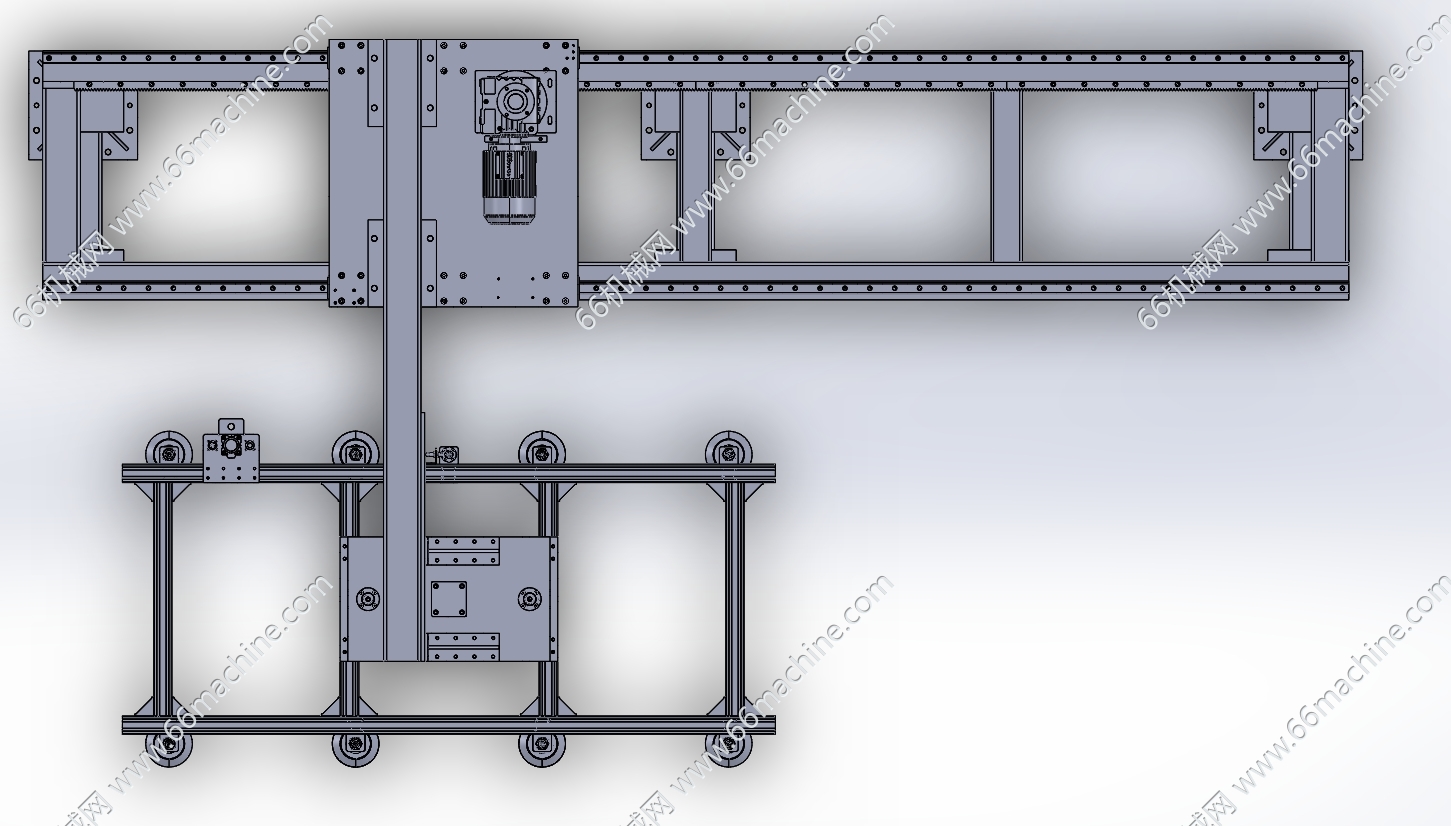

本模型为桁架吸盘上料机，主要用在板料（玻璃、钣金、塑料等）吸附运输工序上，通过电机+齿轮齿条结构实现横移，气缸驱动吸盘升降，通过吸盘完成物料吸附功能，欢迎下载使用。

立刻下载收藏

查看我的 0 个作品

从事机械制图

获推荐作品 98 份

图纸参数

图纸ID: 315092070396204453

图纸格式：STEP

图纸版本：其它模型软件

文件大小：8.95MB

所需积分：25机械币

可否编辑：可进行编辑，不包含参数

关注人数：0人
