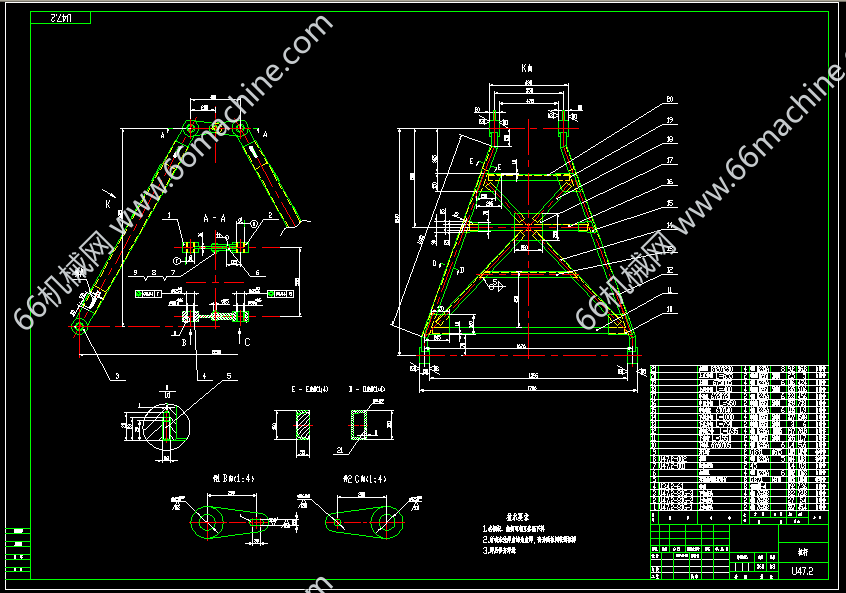

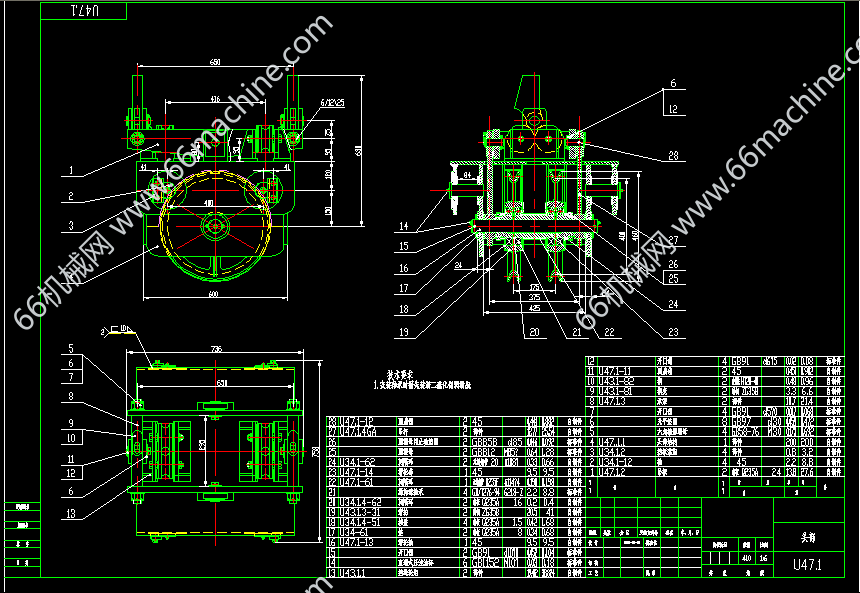

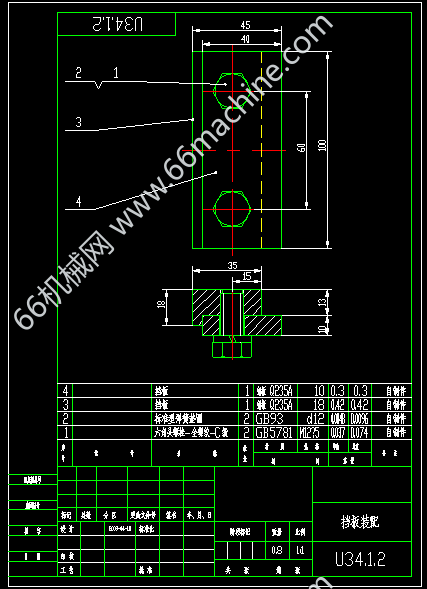

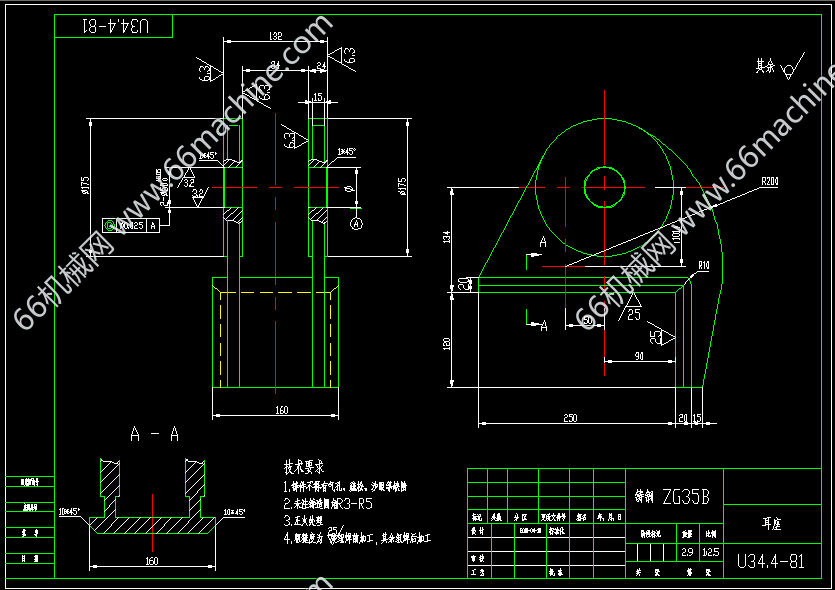

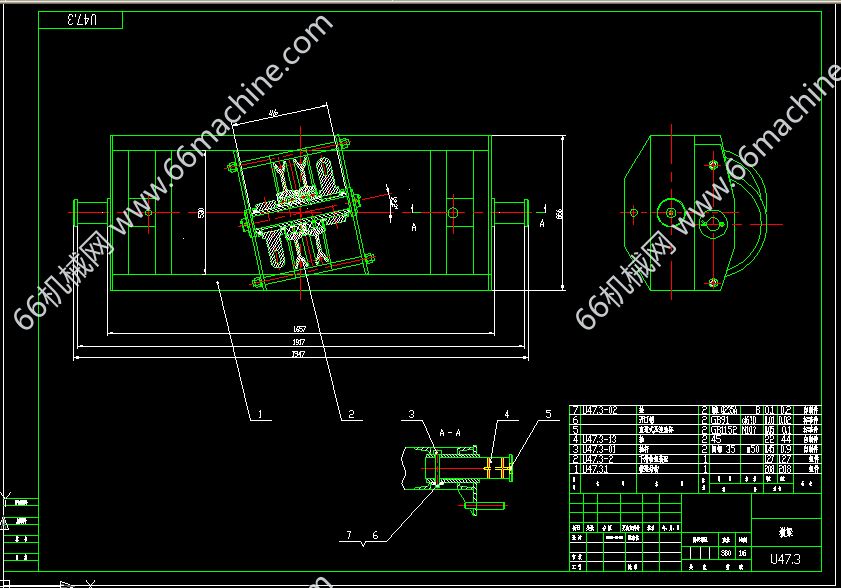

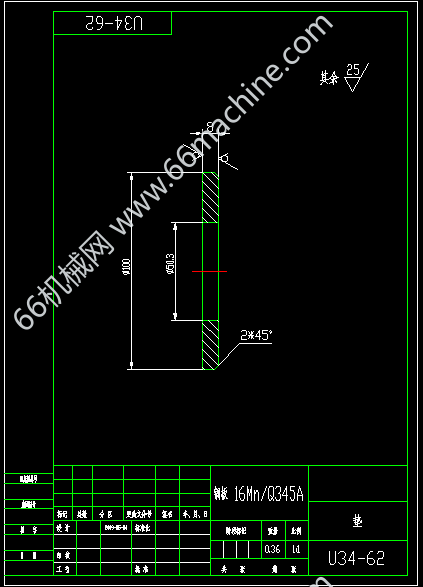

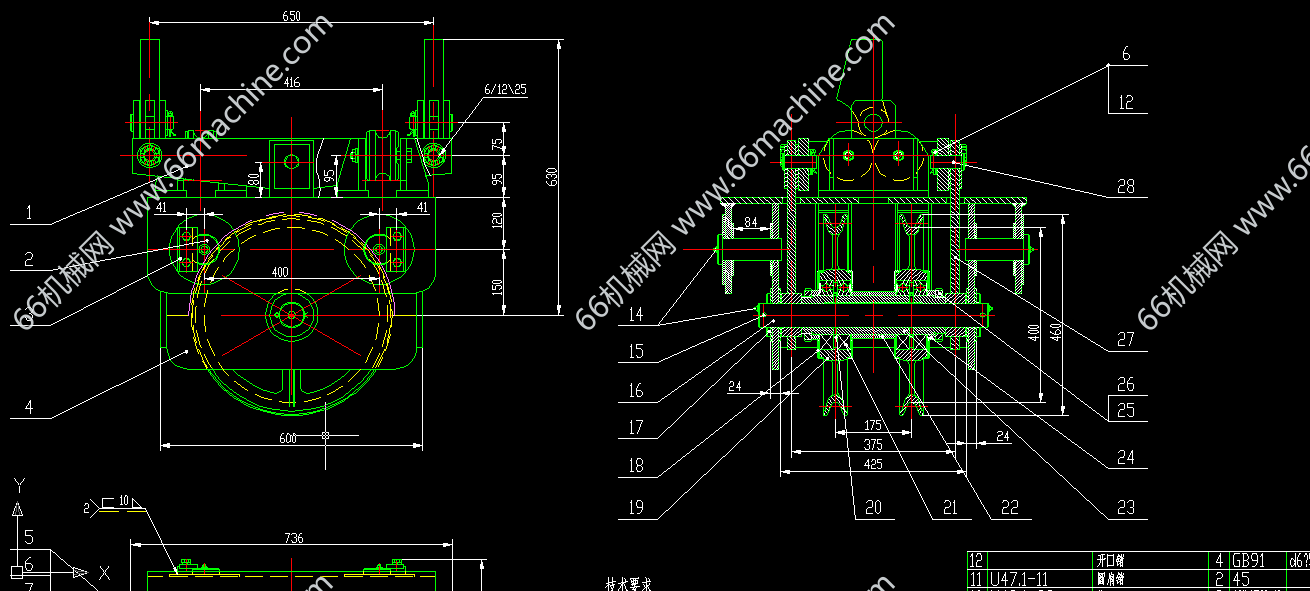

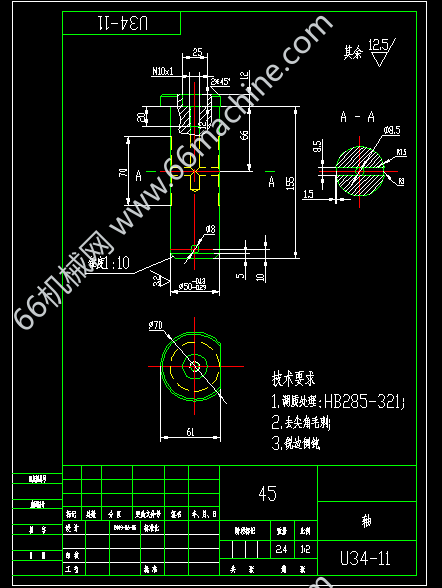

本图纸为3m3抓斗全套生产详图，该抓斗是一种主要靠左右两个组合斗或多个颚板的开合抓取和卸出散状物料的吊具。图纸包含总装图及其全套零件图，图纸标注清晰、完整，都配有技术要求等说明，为专业人员设计，水平很高，可供大家探讨学习！
机械狗
图纸ID: 315092070396203672
图纸格式：dwg、png
图纸版本：AutoCAD2007
文件大小：3.56MB
所需积分：20机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
