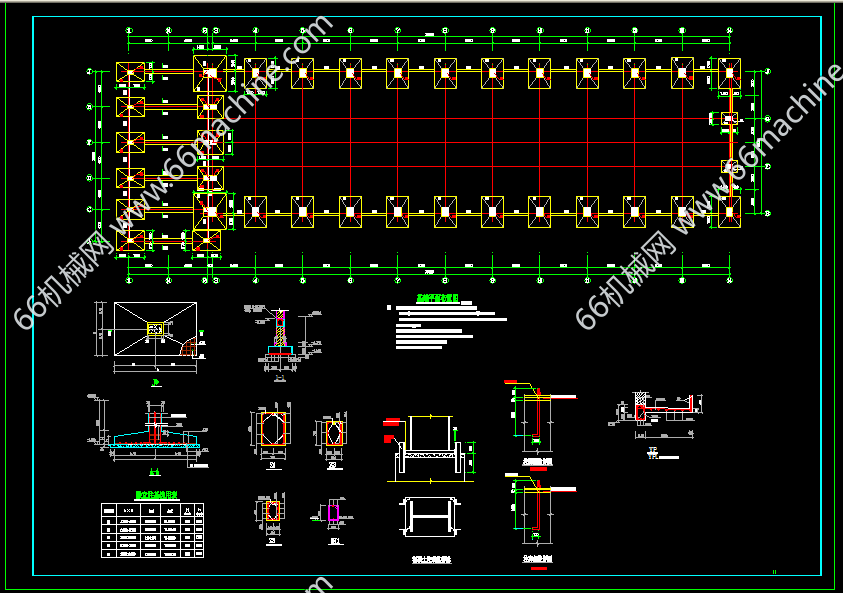

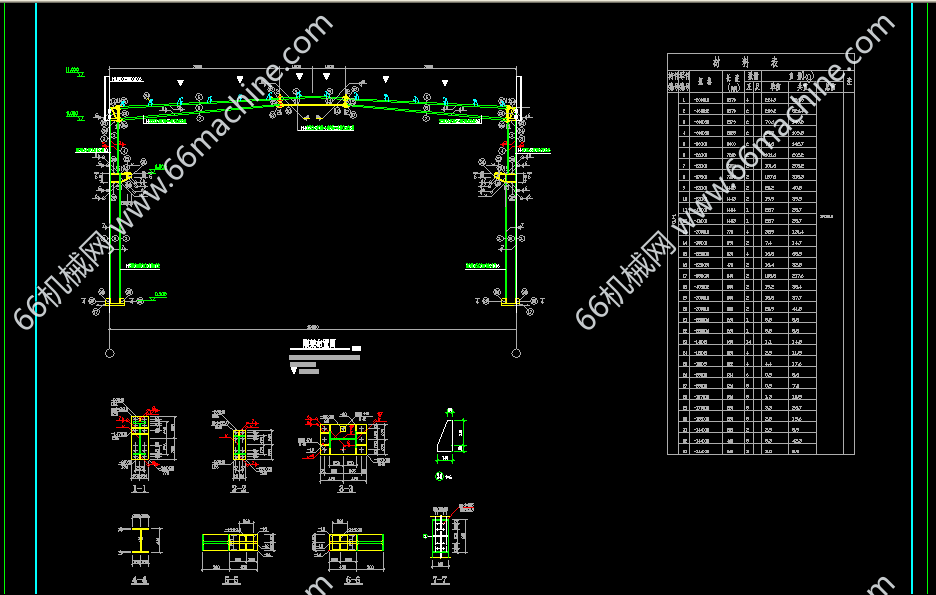

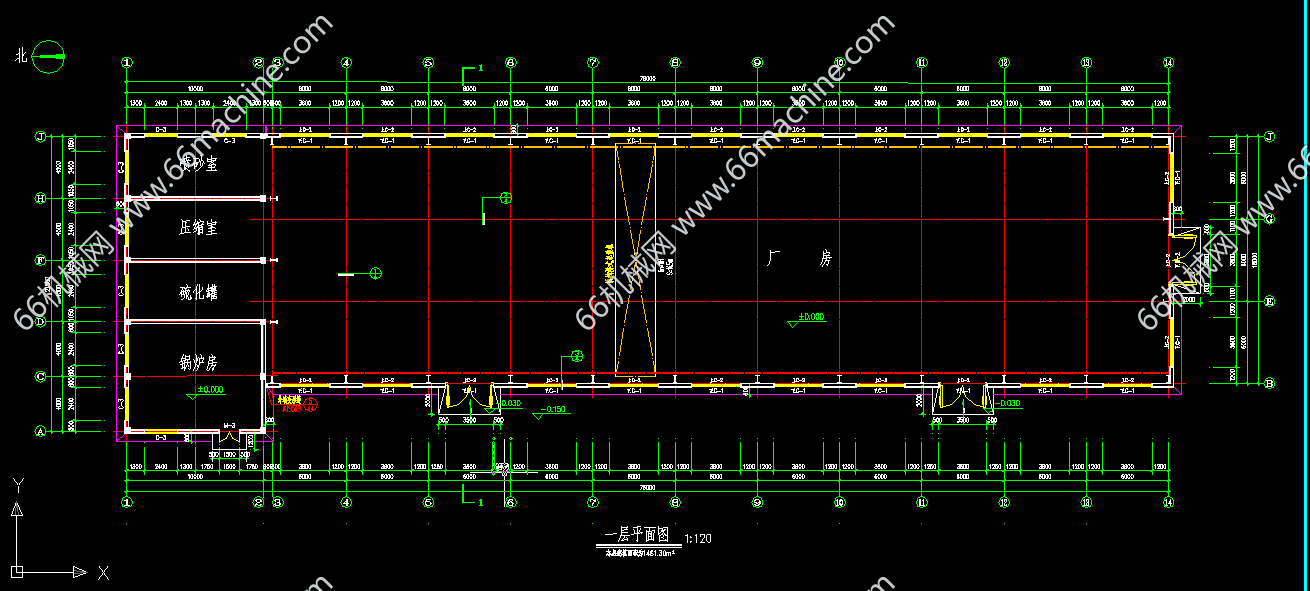

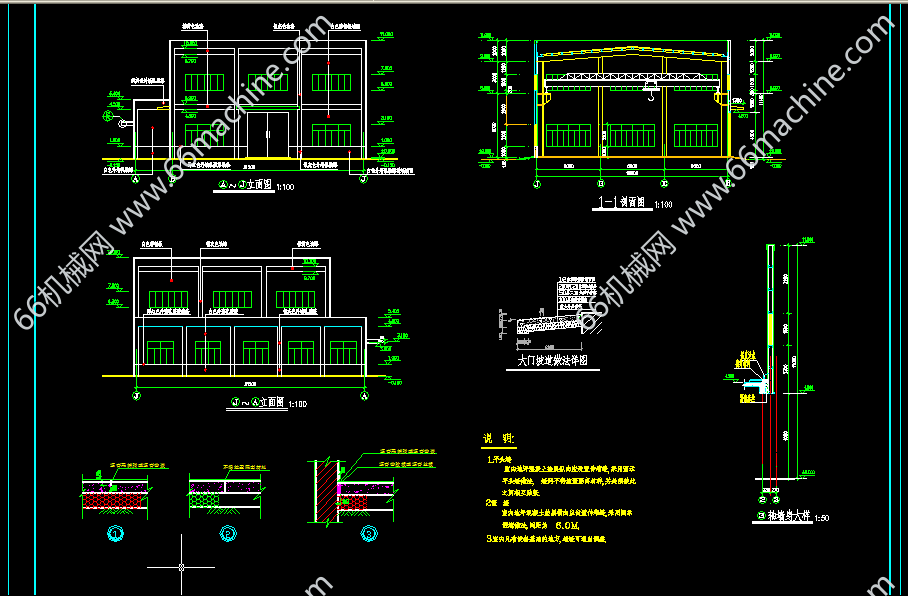

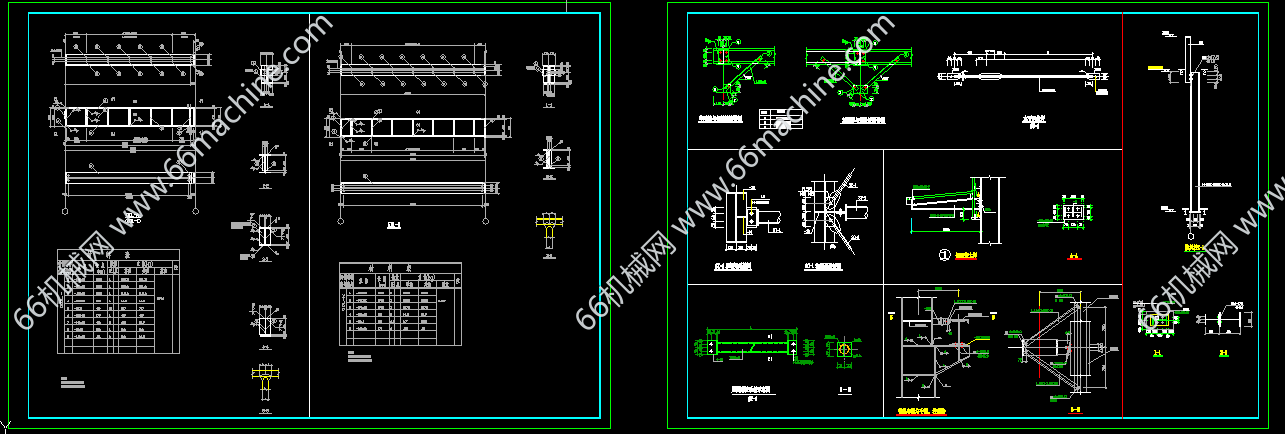

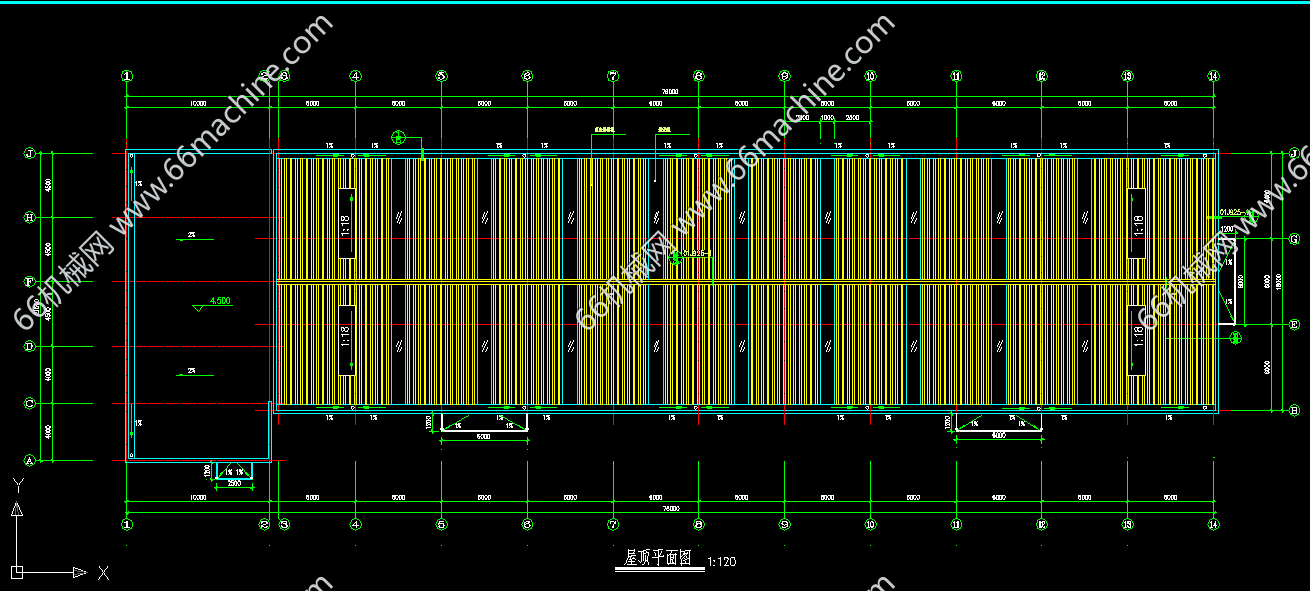

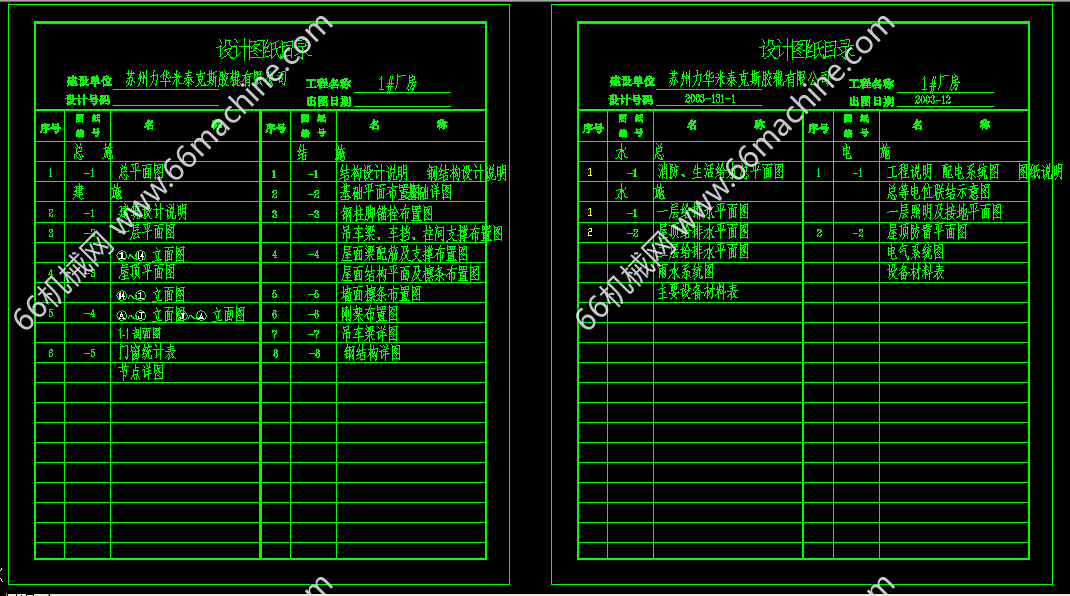

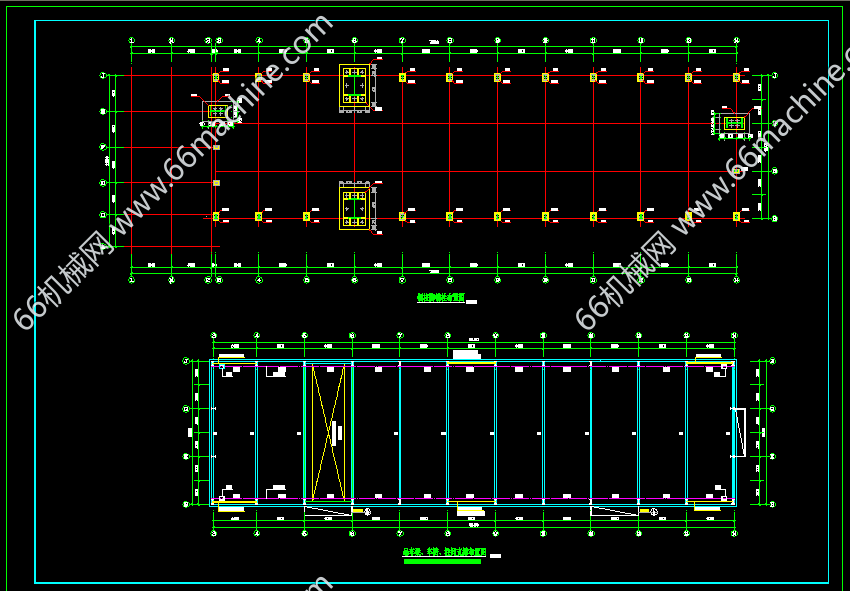

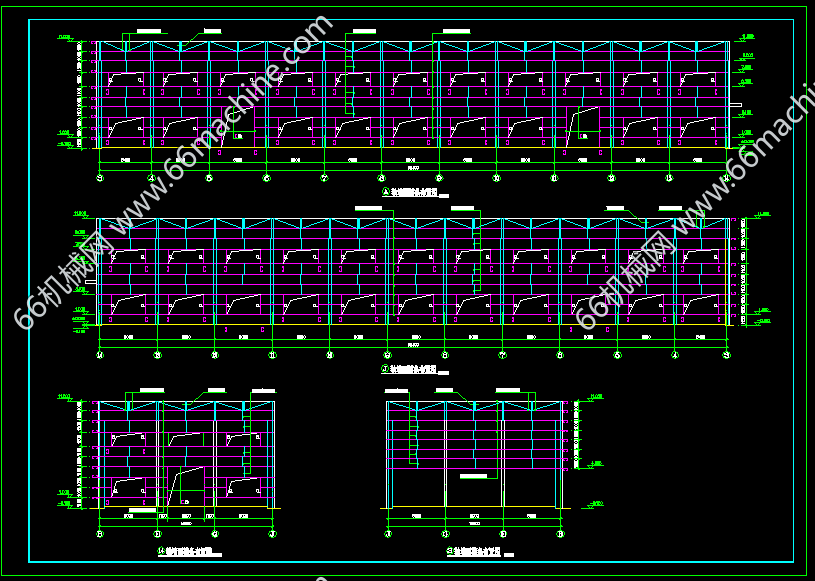

【设计院专业图纸，已完成施工，仅供参考学习！】本图纸为XX胶辊有限公司1#厂房——10吨桥式吊车门式刚架厂房结构建筑详图，图纸包含“基础平面布置图”、“吊车梁、车挡、柱间支撑布置图”、“刚架布置图”、“屋顶结构平面及檩条布置图”、“屋面梁配筋及支撑布置图”、 “立面图”、“连接部件局部细节图”、 “一层平面图、轴墙面檩条布置图”，另含有“建 筑 设 计 说 及结构设计总说明”等11张，图纸标注清晰、完整，都配有技术要求等说明，水平很高，可供大家探讨学习！ 备注：可根据自身厂房设计需求进行修改，但建议经过专家评审。
图纸ID: 315092070396203510
图纸格式：png、dwg
图纸版本：AutoCAD2007
文件大小：1.62MB
所需积分：20机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
