铝型材机罩（上罩、外罩）

发布时间：2025-07-10
图纸描述

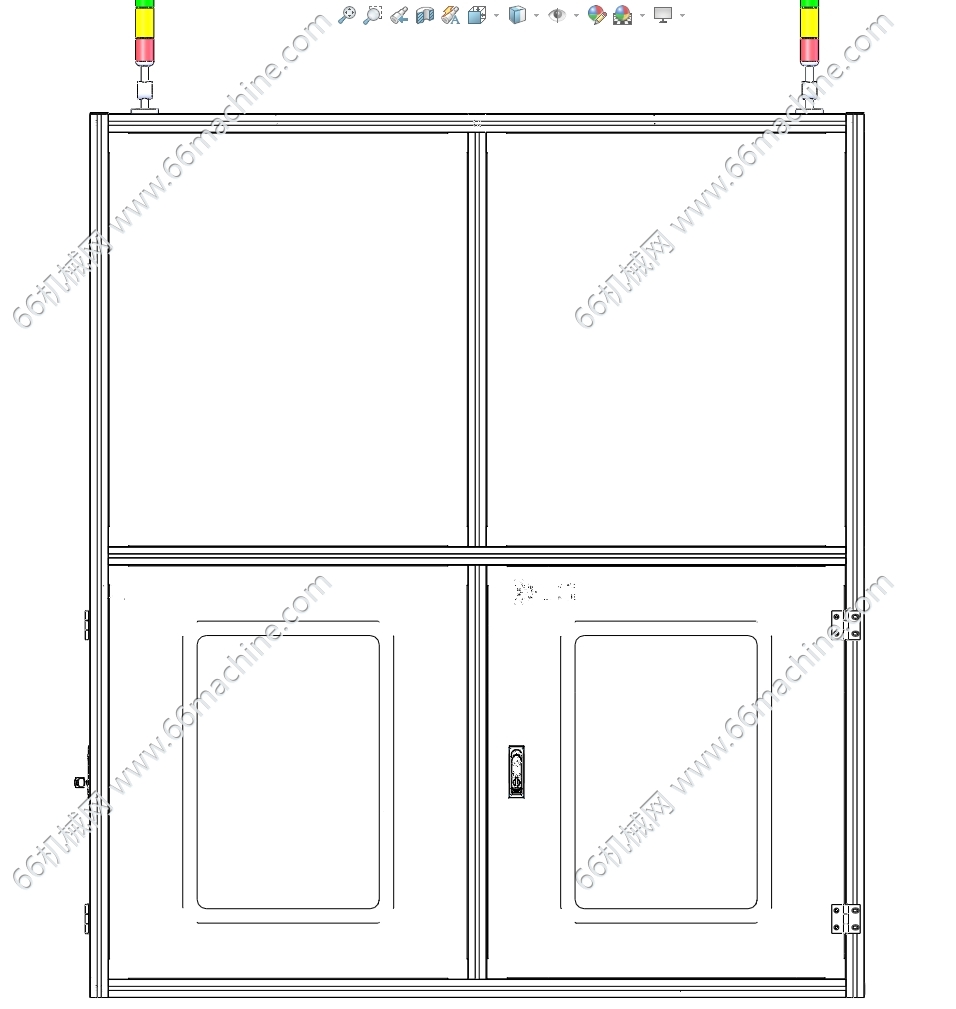

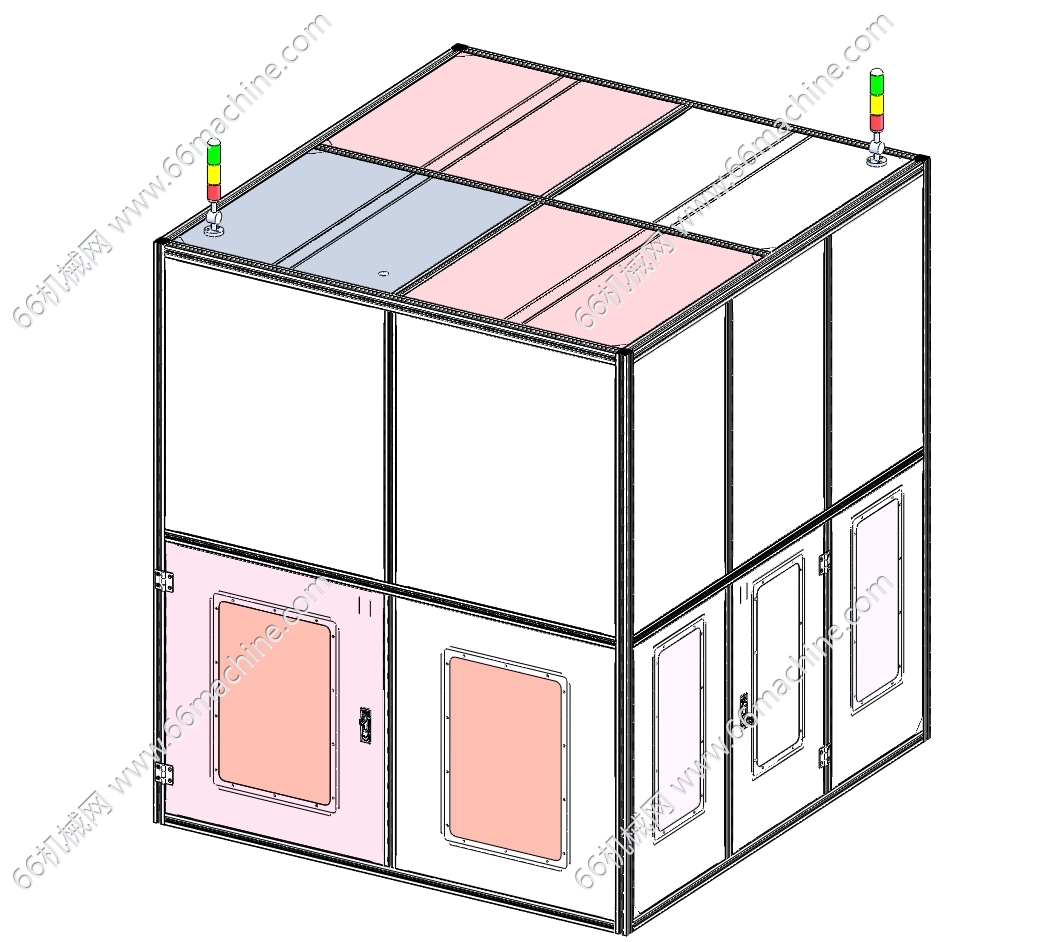

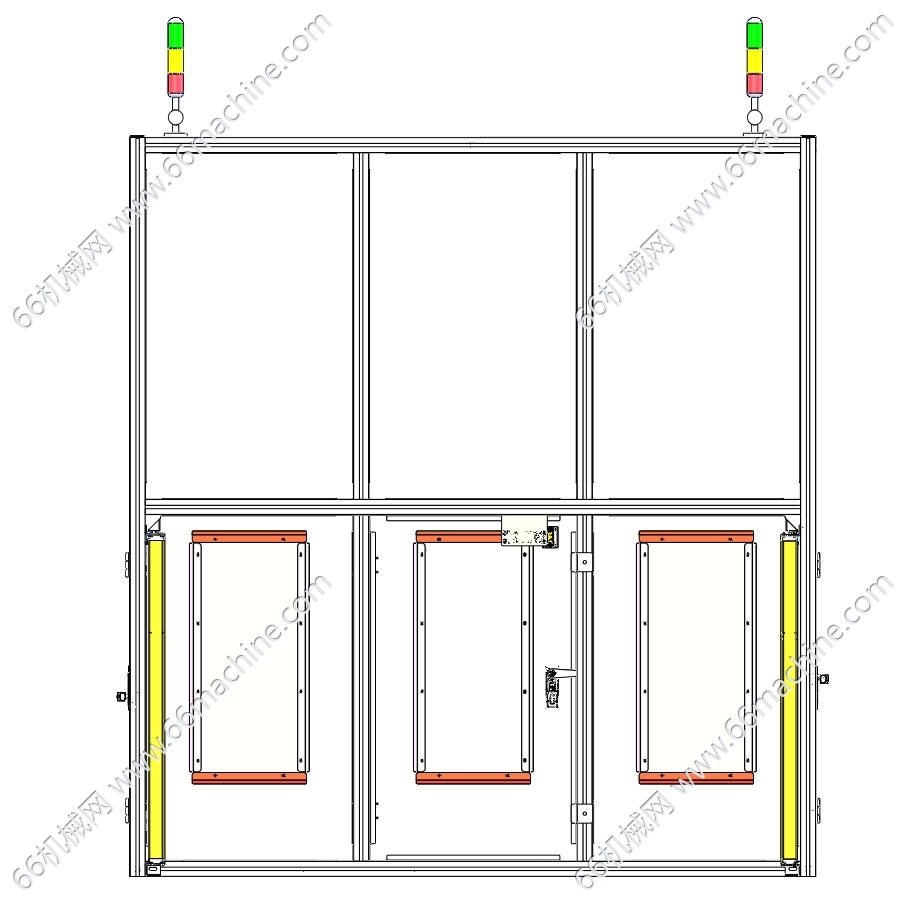

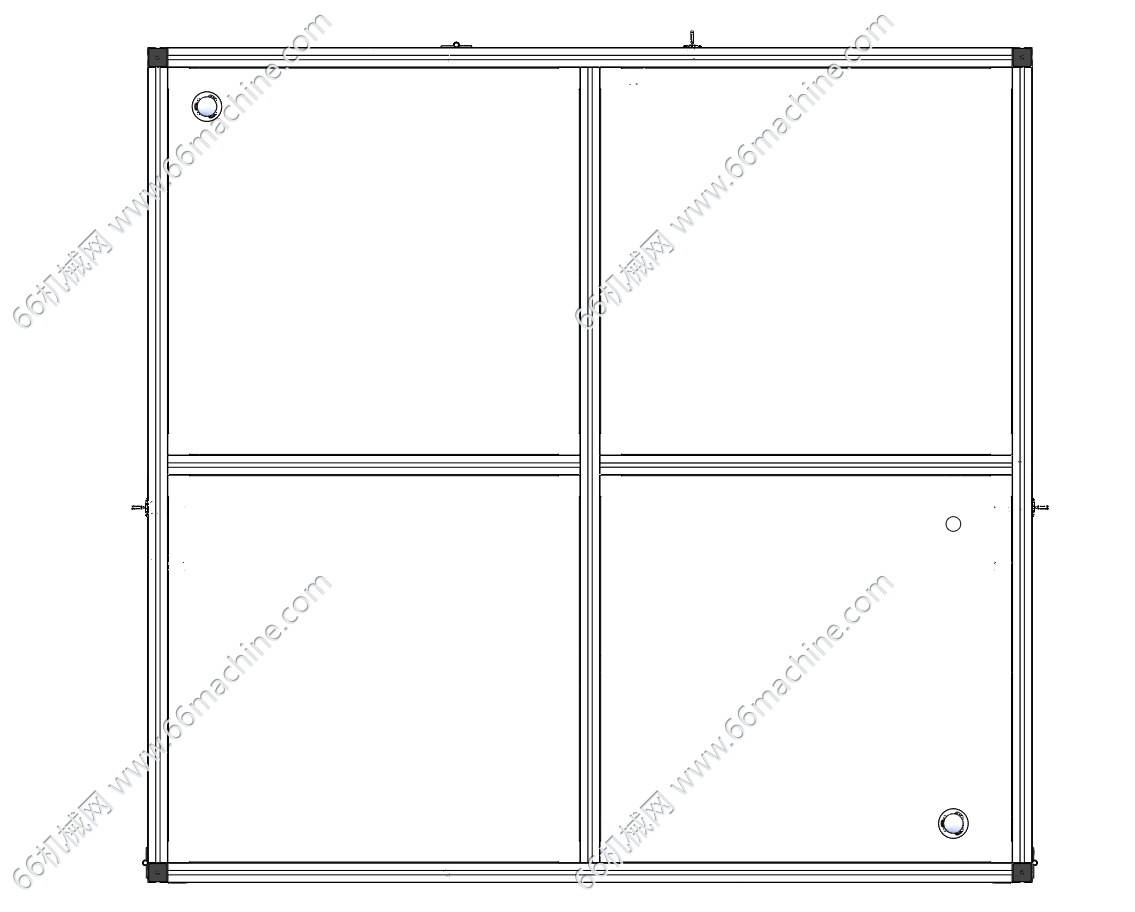

本模型为铝型材机罩（上罩、外罩），尺寸1800*1700*1940，采用4040型材拼接，用角码连接安装，开合门配有安全门锁，前门框配有安全光栅，细节已完善，供学习参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 98 份
    图纸参数

    图纸ID: 315092070396203347

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2022

    文件大小：40.00MB

    所需积分：30机械币

    可否编辑： 可进行编辑，包含特征参数
