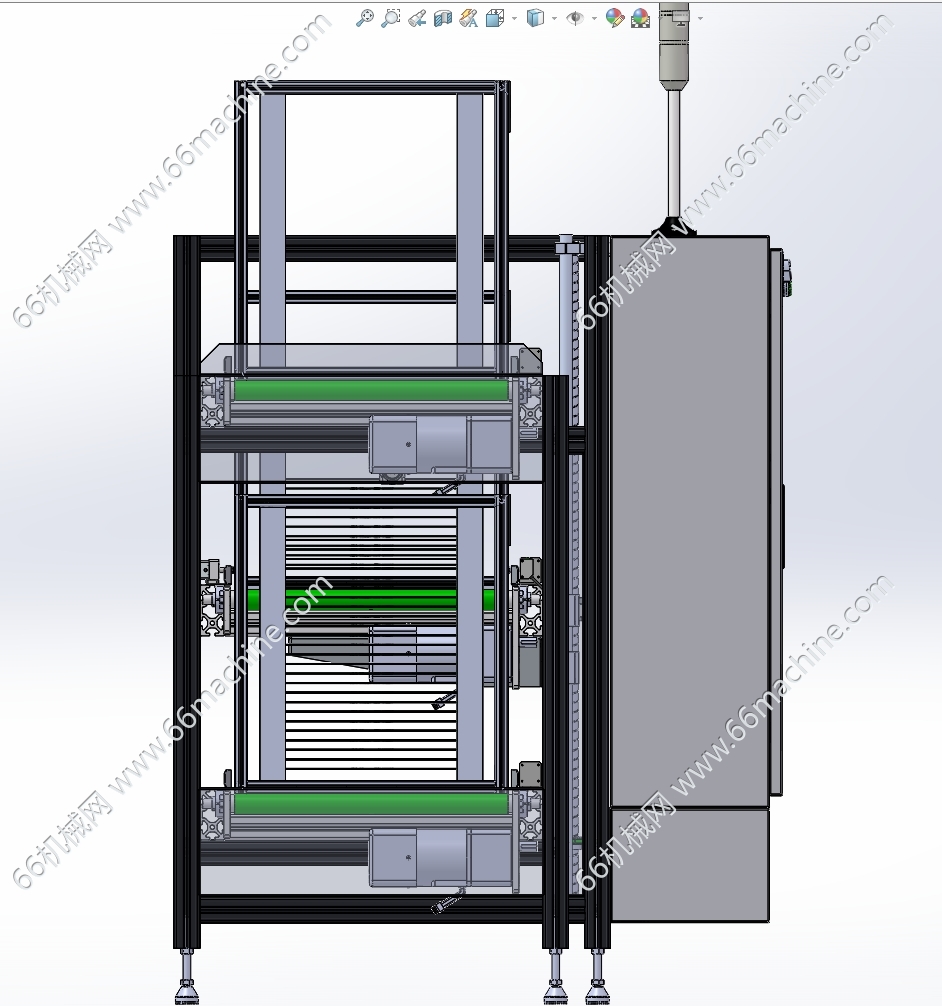

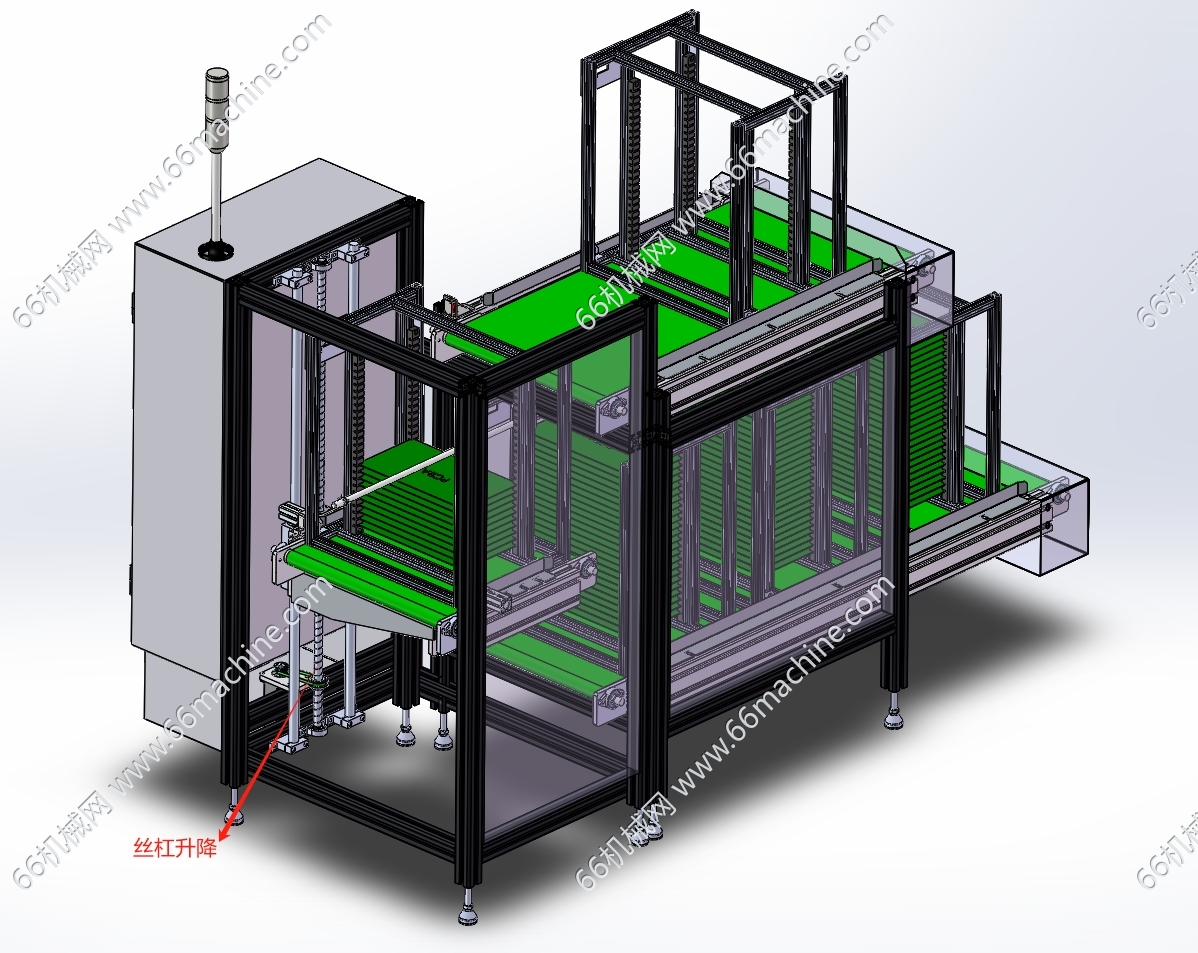

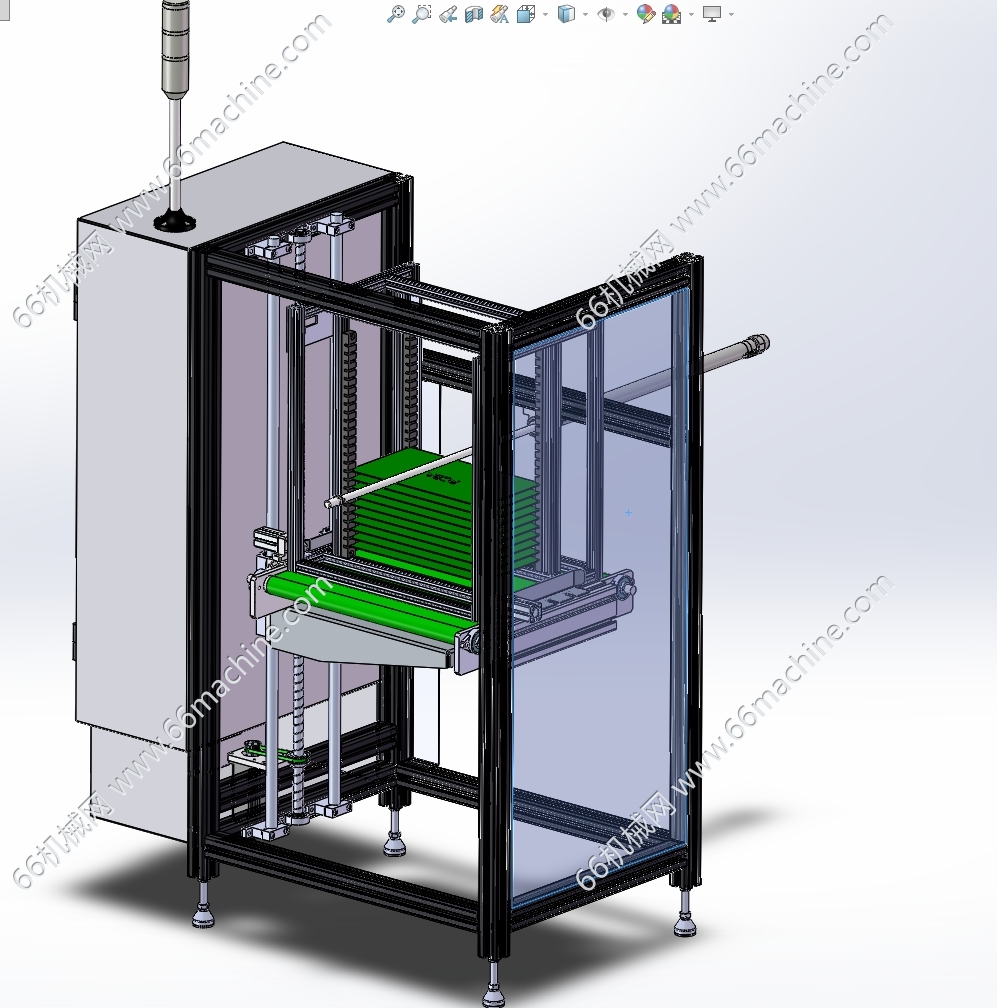

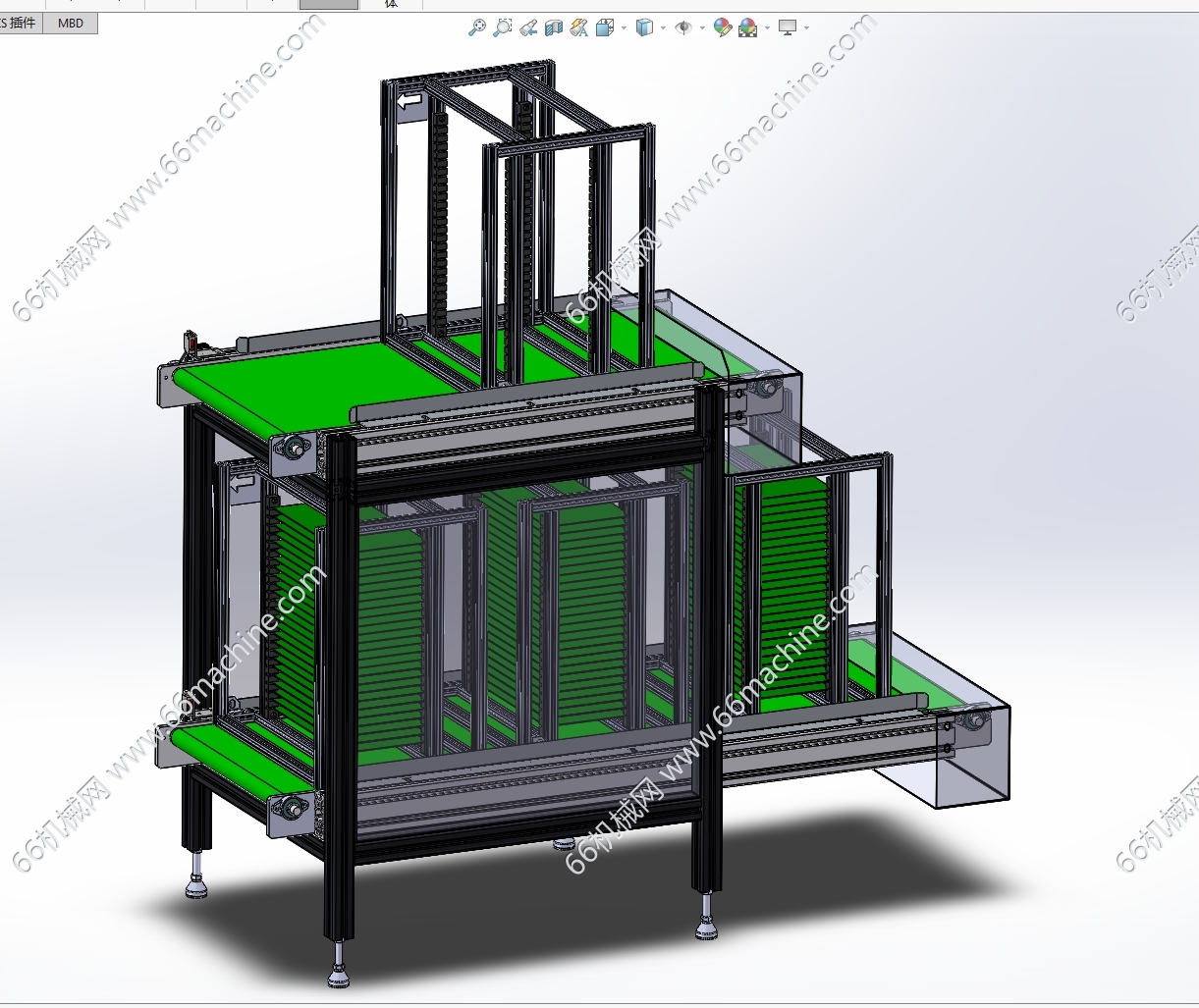

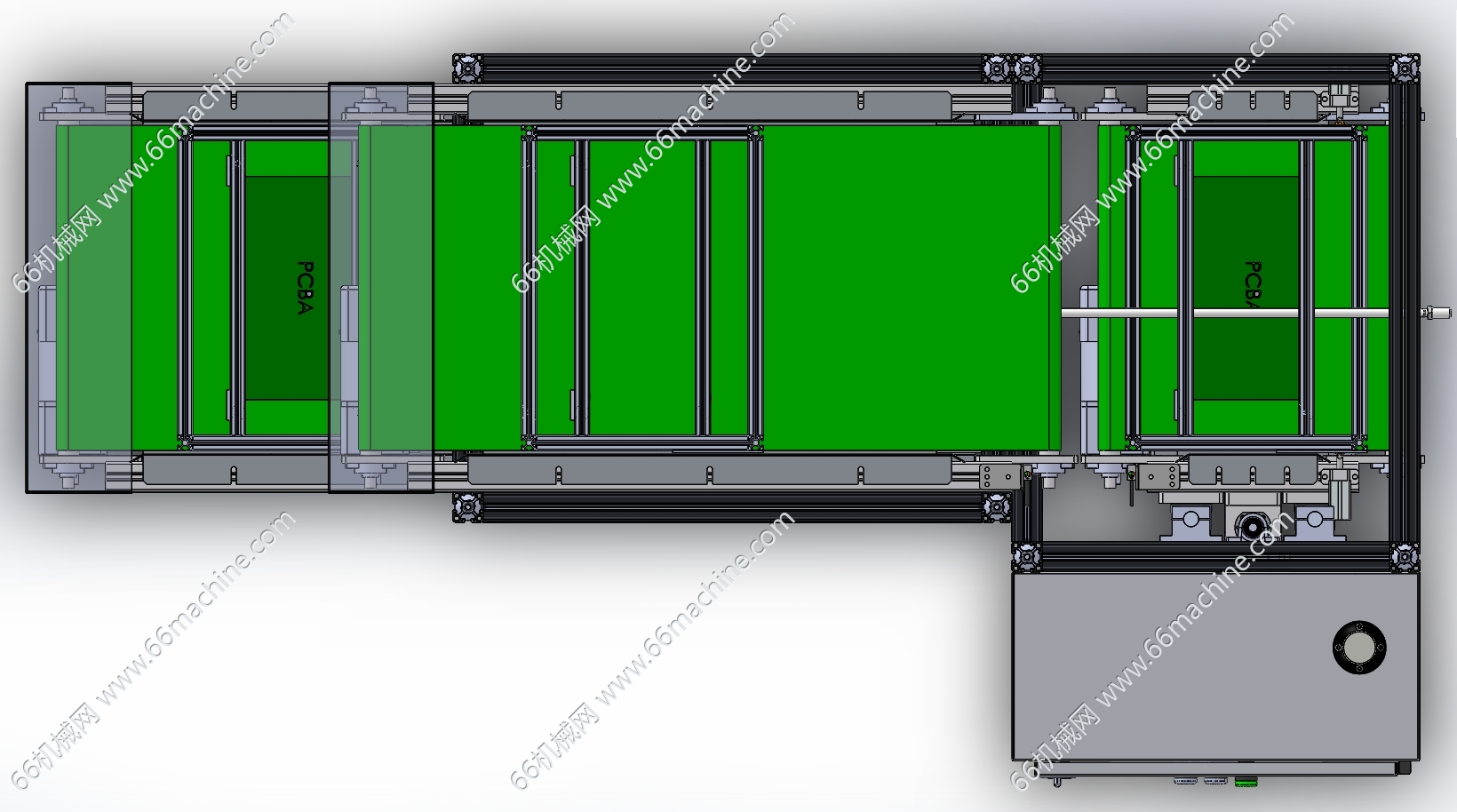

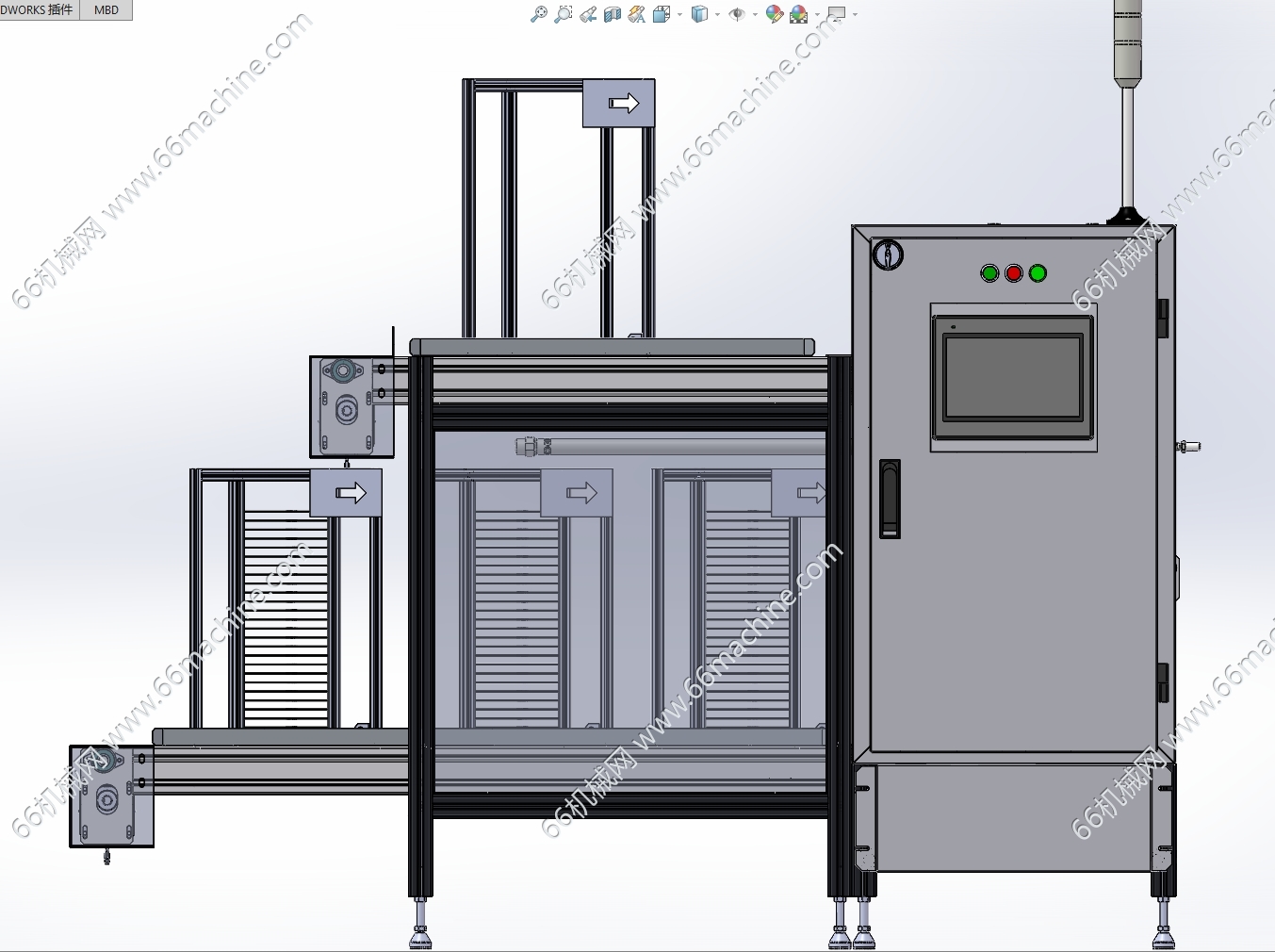

本模型为某企业PCB自动送板机，主要由双层皮带输送线及升降机组成，工作流程：1、人工送PCB板框架（带PCB）至下层输送机——2、输送机传送框架至末端传送带区——3、传感器获得信号和PLC建立通讯，若升降装置无送板时，框架将送至升降机——4、升降机采用丝杠传动，伺服电机控制丝杠向上和气缸控制推板，完成PCB板的推送（PLC控制）——5、至所有板推出，在储料区空闲时将回收料框。本模型建模精巧，可供大家参考！
图纸ID: 315092070392009894
图纸格式：sldasm、sldprt、SLDASM
图纸版本：Solidworks2021
文件大小：14.99MB
所需积分：70机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
