自卸式垃圾车底盘设计详图

发布时间：2025-09-30
图纸描述

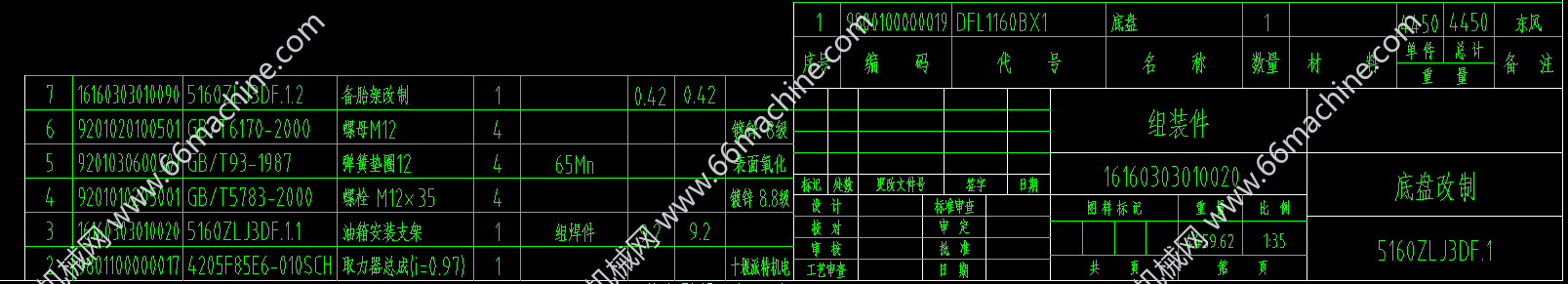

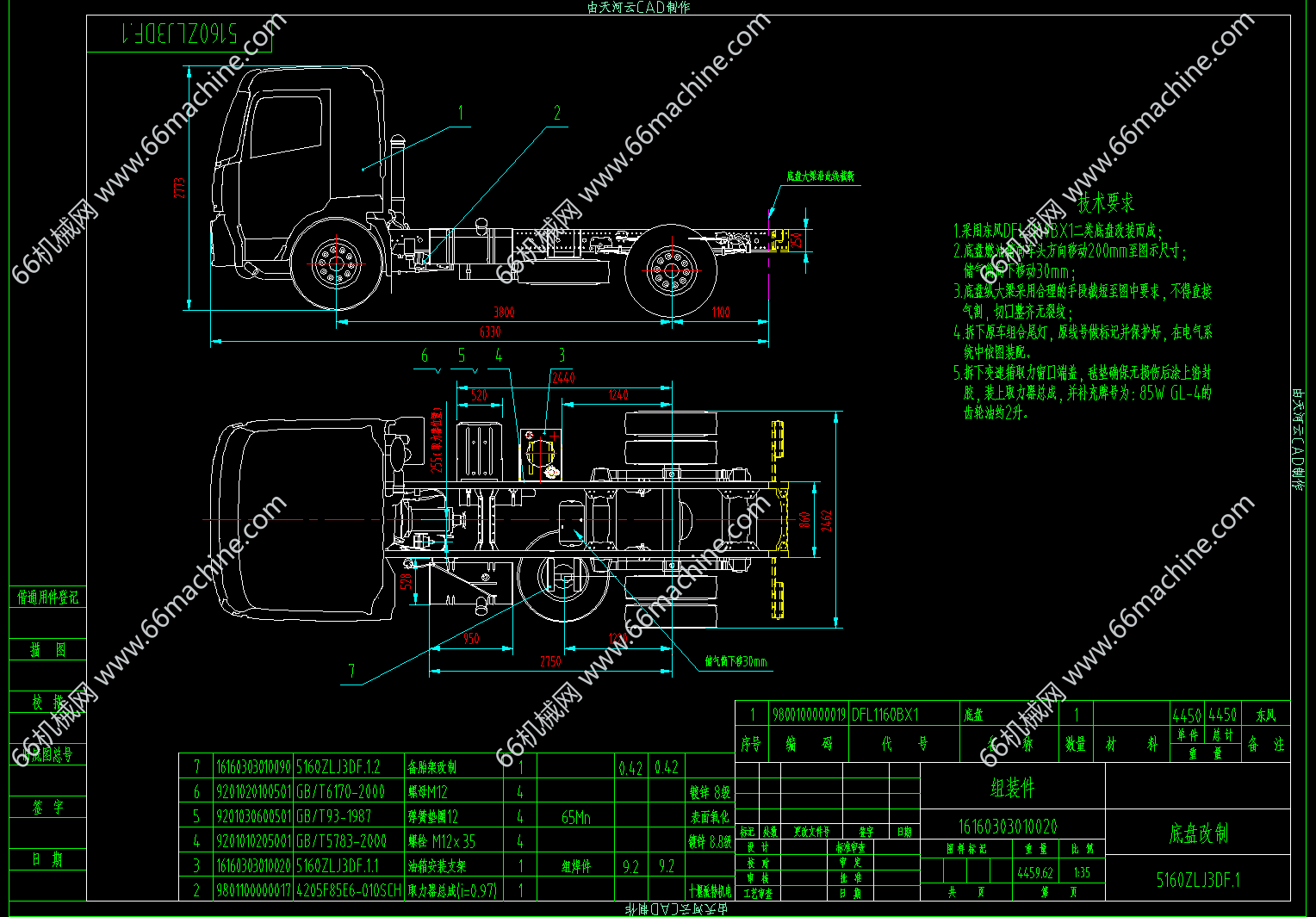

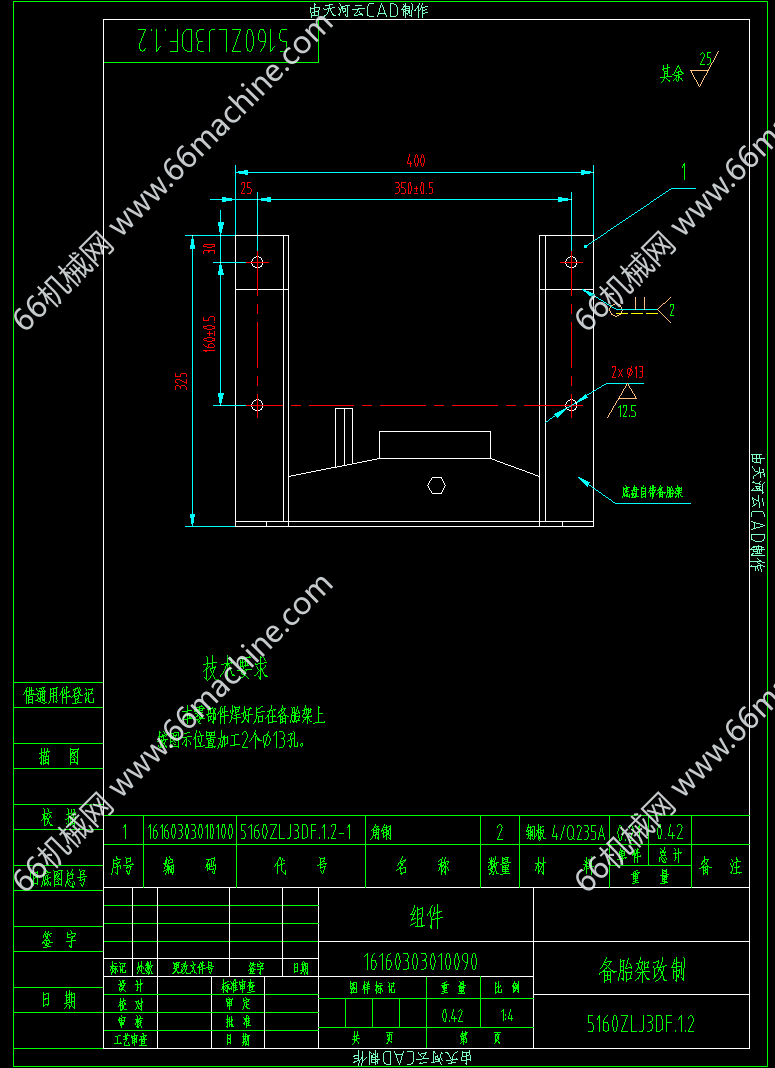

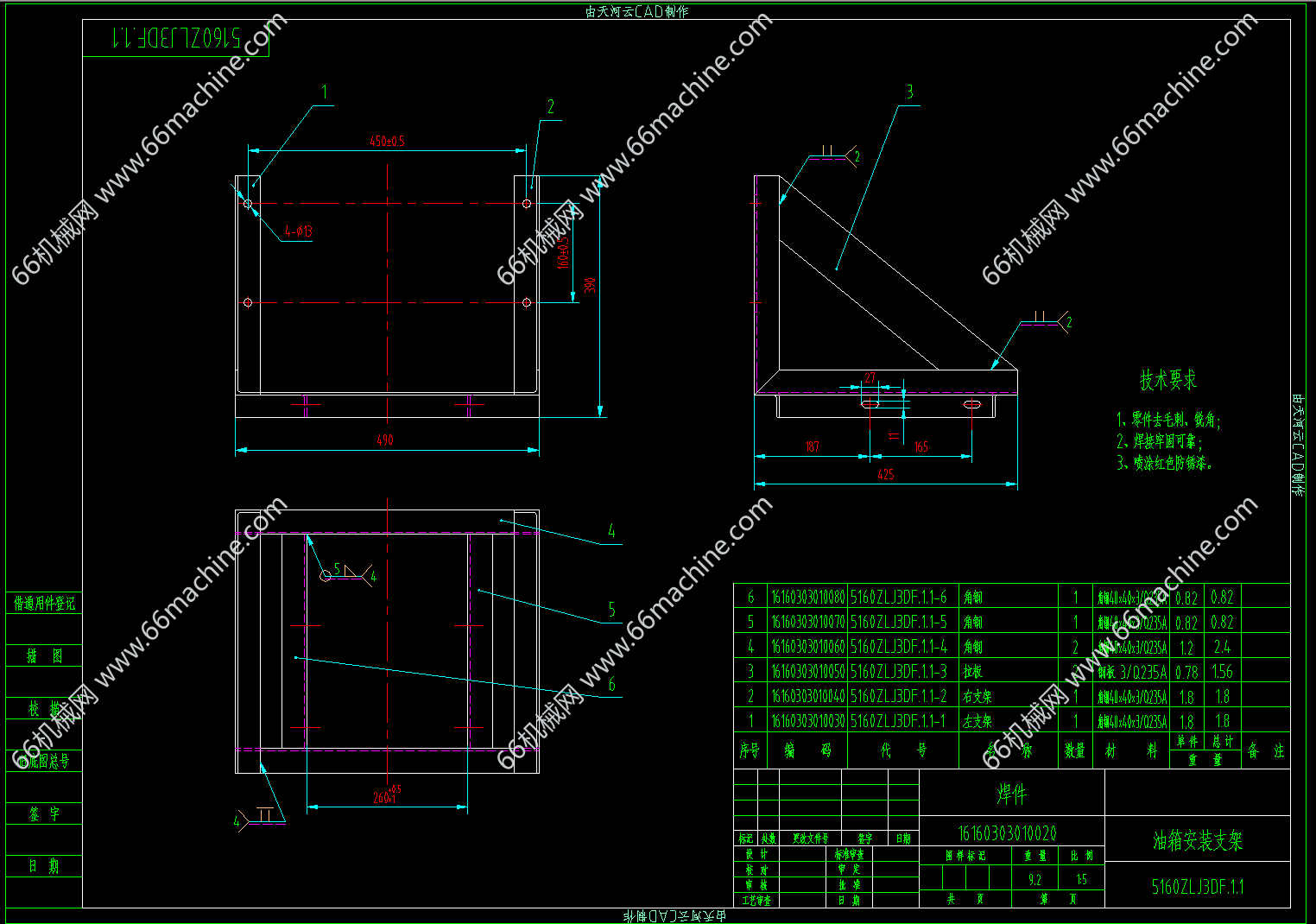

本图纸为5160ZLJ3DF自卸式垃圾车底盘，改制时，截断底盘大梁，将储气筒下移30mm，同时安装专用油箱支架等部件。通过调整部件位置、加固连接，使底盘适配垃圾车结构，保障承载能力，确保自卸作业时各系统协调运行。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 136 份
    图纸参数

    图纸ID: 315092070392009015

    图纸格式：dwg

    图纸版本：AutoCAD2010

    文件大小：1.74MB

    所需积分：25机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
