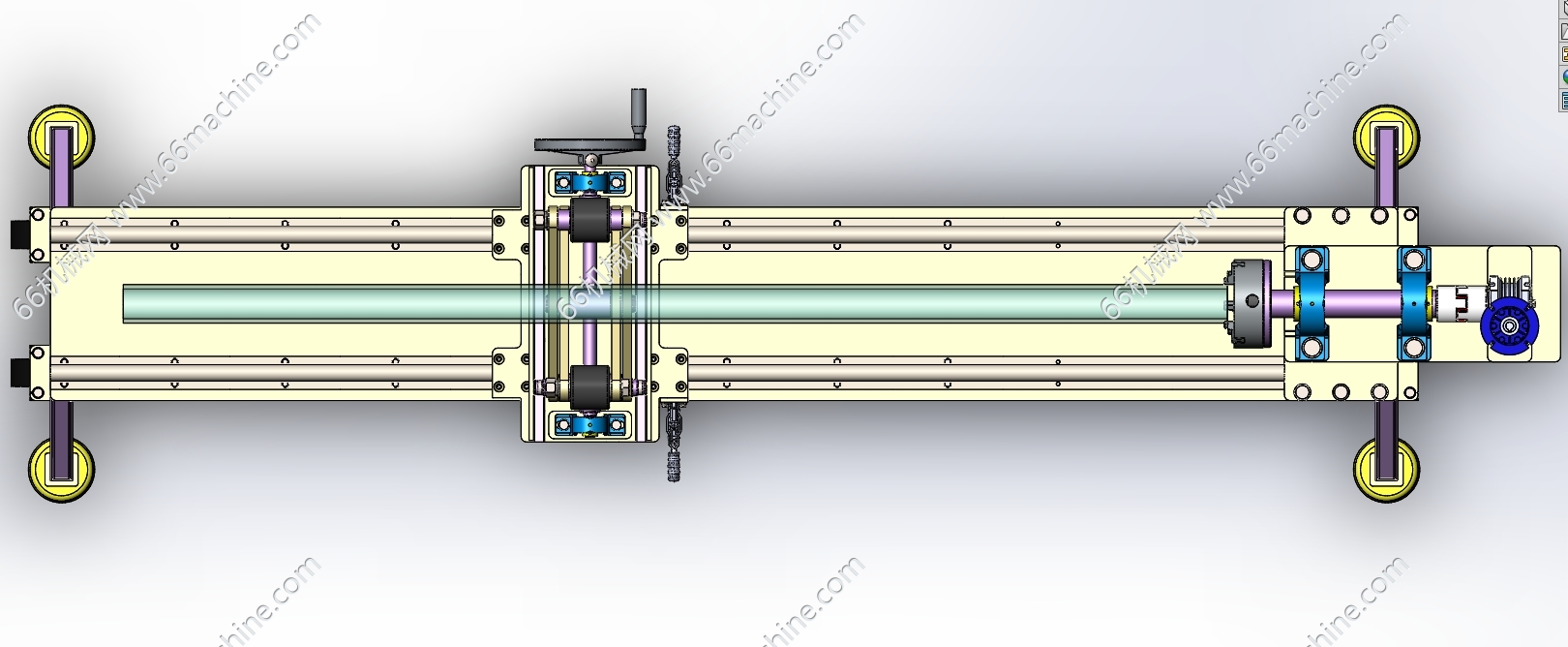

本模型为带三爪卡盘的钢管（管材）旋转设备，主要由机架、滑动剪叉升降模组、三爪卡盘及其驱动模组等组成， 三爪卡盘夹紧管件并驱动旋转，滑动剪叉升降模组通过旋转手轮带动丝杠副移动实现剪叉臂的升降，主要用于钢管的旋转，方便钢管的焊接，可供大家参考！
非标设计
图纸ID: 259721482006044211
图纸格式：SLDASM、sldprt、SLDPRT
图纸版本：Solidworks2021
文件大小：45.75MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
