某机械公司支管弯曲成形机/弯管机/弯管工装设计详图（9张）
发布时间：2025-04-01
-
-

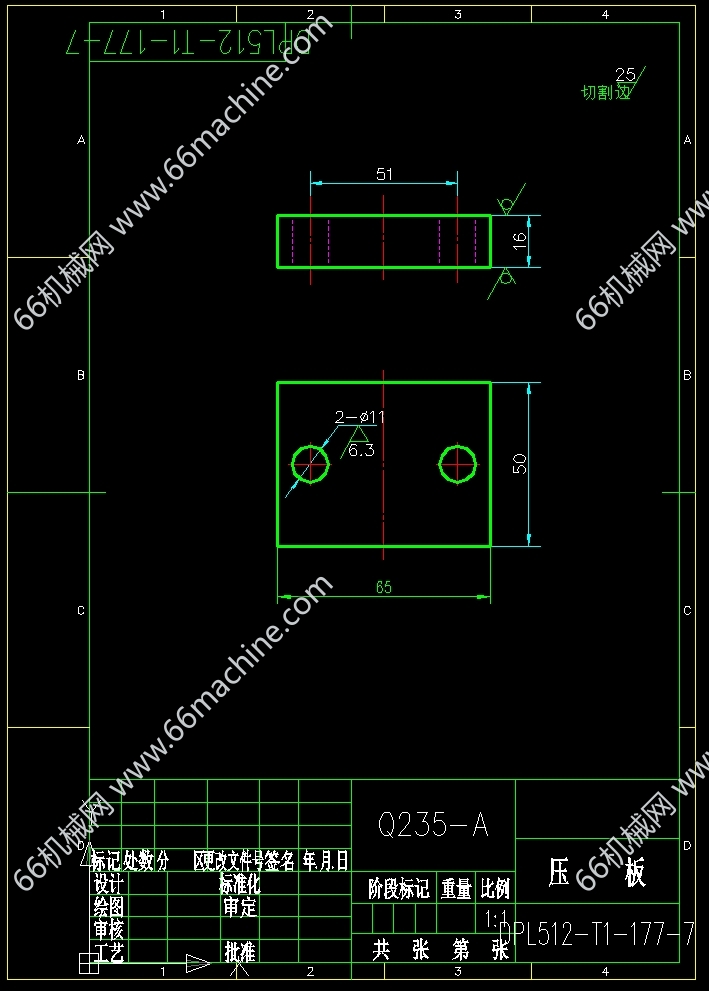

滚 轮.png
-
摆 动 把 手.png
-
-
-
-
-
销 柱.png
-
图纸描述
某机械公司支管弯曲成形机/弯管机/弯管工装设计详图（9张）
【某机械公司生产详图，CAD2007版本，可做参照，使用时可自行编辑】
本套图纸为某机械公司支管弯曲成形机/弯管机/弯管工装全套设计详图，这是一套专为折弯成型管子制作的弯管机，通过摆动把手调节弯管弯曲角度，通过调节调节板可以控制折弯不同型号（粗细）的金属管；该设备机构简单，成本低，使用方便，操作简单。图纸包含总图及部件图等共计9张，图纸标注清晰、完整，为专业人员设计，水平很高，可供大家探讨学习！
