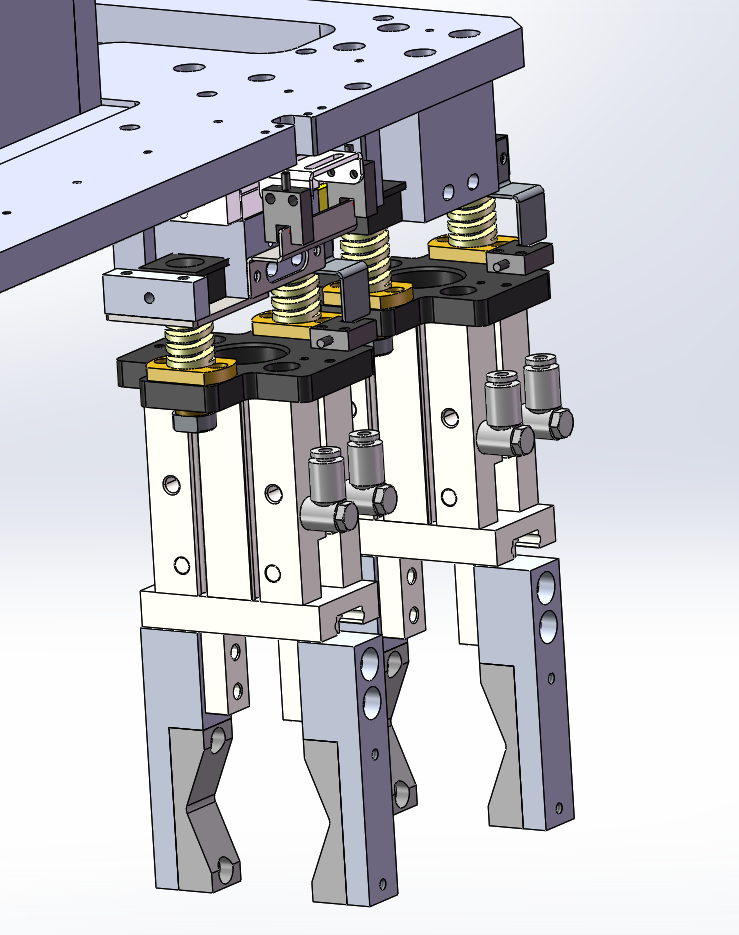

本模型为2x2阵型气动交叉机械手爪，手爪Z轴包含防撞机构，当Z轴触点预警光电时进行报警避免出现撞机。2x2阵型为左右不对称进行变位因此采用同步带机构进行设计，末轴上传动为57步进电机与s3m同步带机构。XZ轴选用上银86结构模组与松下伺服电机。机构用于电感变压器检测设备移载机构。本模型建模精巧，可供大家参考！
图纸ID: 96388294497145302
图纸格式：SLDPRT、SLDASM、x_t、sldprt
图纸版本：Solidworks2021
文件大小：38.12MB
所需积分：25机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
