基于气缸的平移旋转夹取机构（夹爪/机械手）

发布时间：2024-07-29


图纸描述

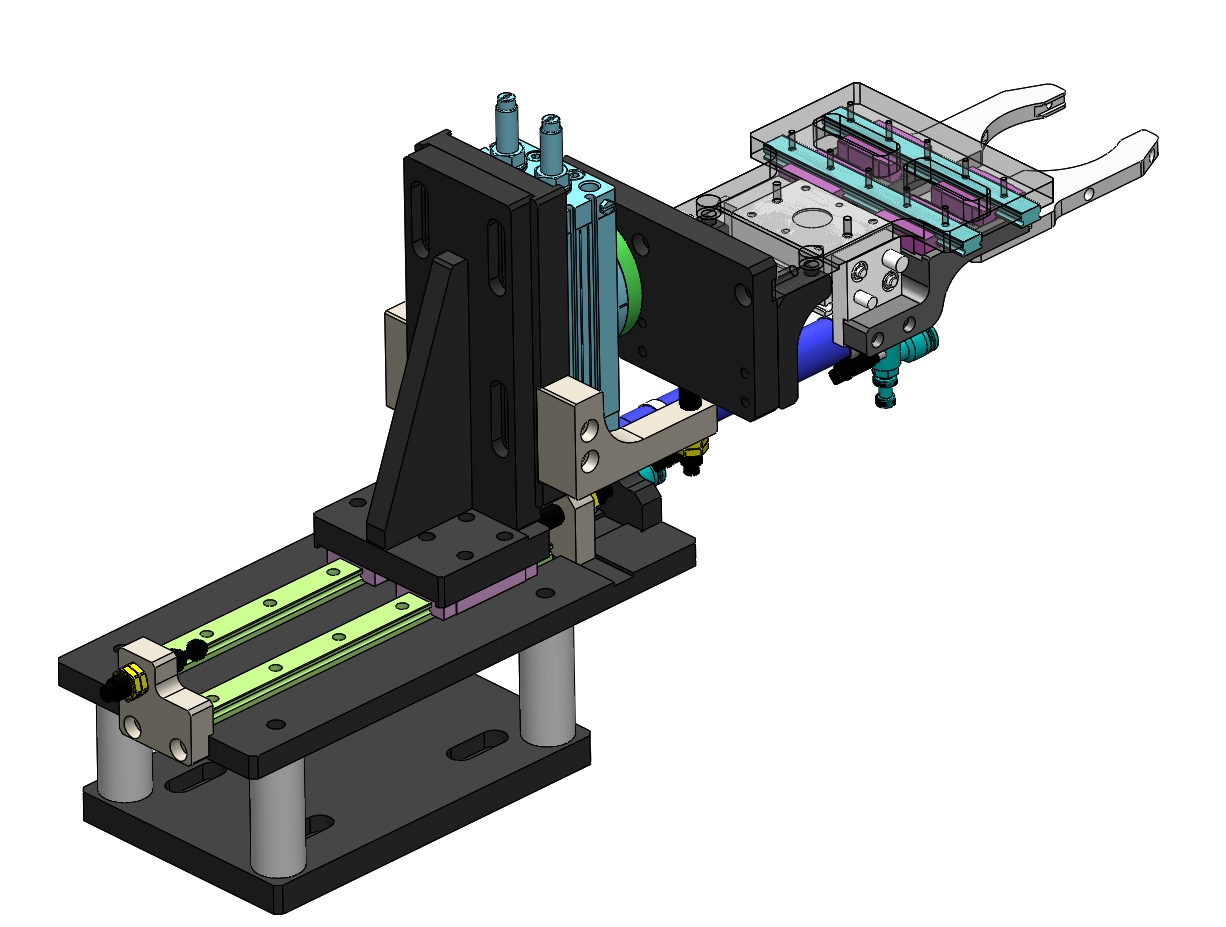

本模型为基于气缸的平移旋转夹取机构（夹爪/机械手），采用气缸+双导轨结构实现平移，旋转采用旋转气缸，夹紧采用夹紧气缸，主要用于柱件、轴类产品的平移旋转夹取，可以直接套用，节省建模时间！

立刻下载收藏

查看我的 0 个作品

从事机械制图

获推荐作品 51 份

图纸参数

图纸ID: 96388294492953073

图纸格式：SLDPRT、SLDASM、sldprt

图纸版本：Solidworks2018

文件大小：8.65MB

所需积分：20机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
