夹取搬运机构（移栽机构）

发布时间：2026-02-25


图纸描述

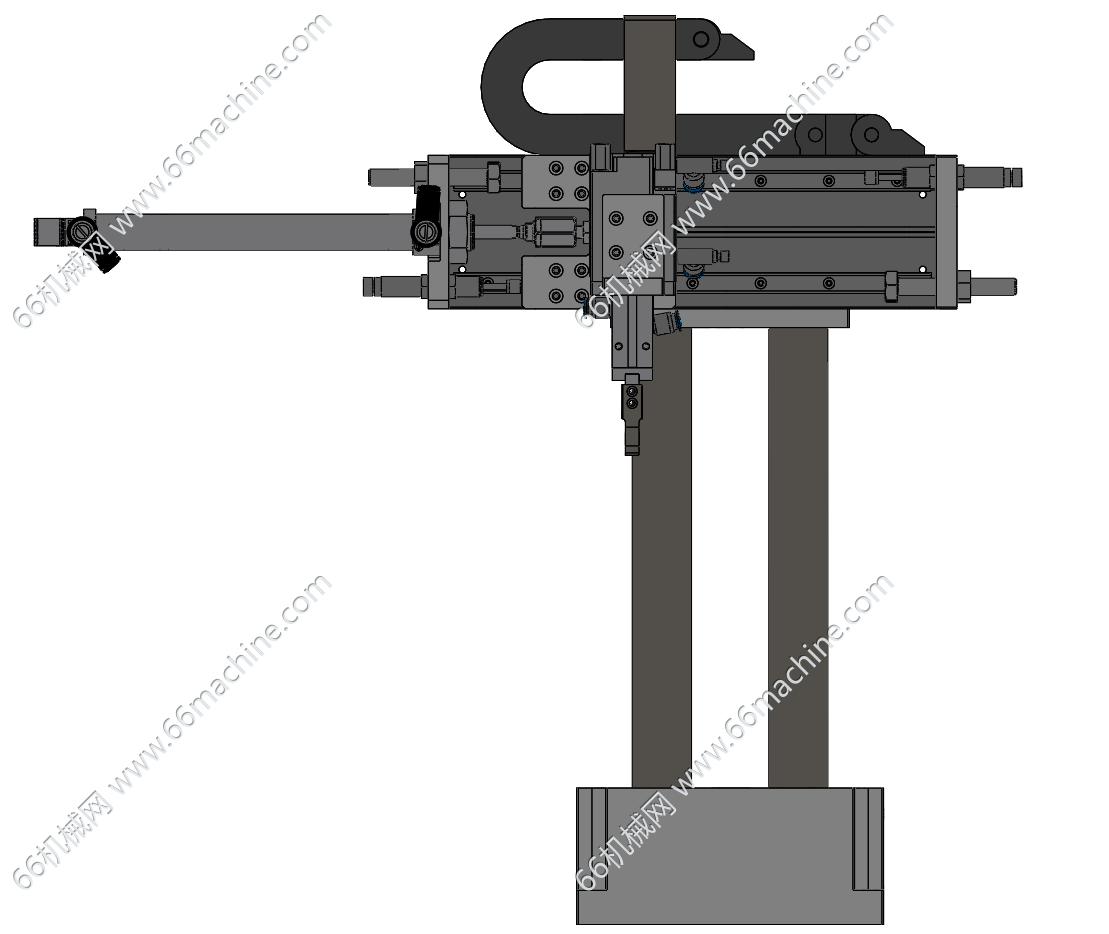

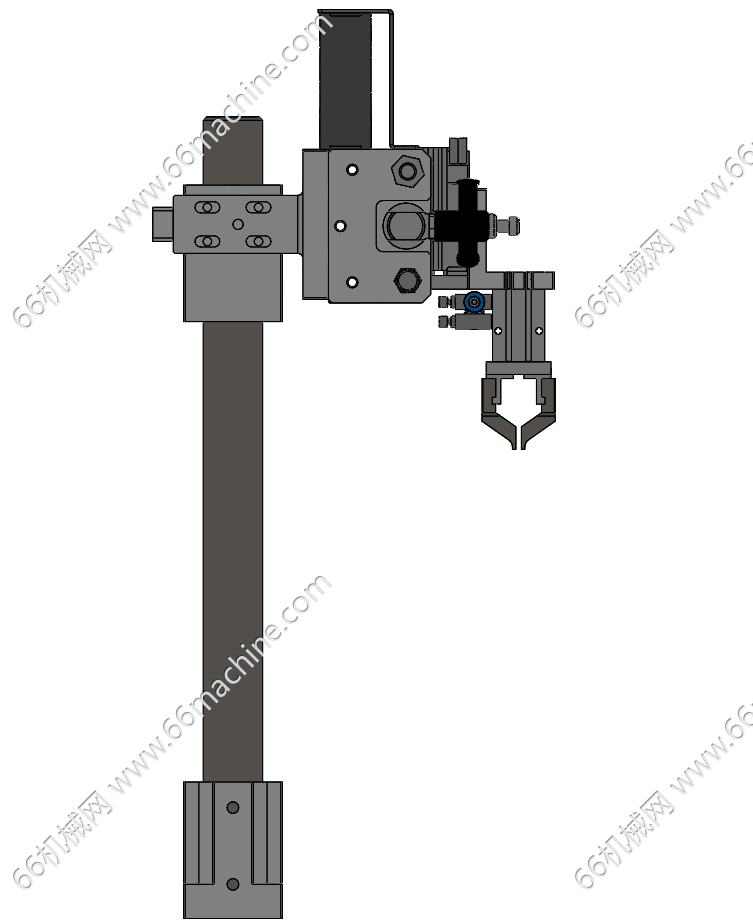

本模型为夹取搬运机构（移栽机构），采用气缸驱动沿着导轨横移，末端执行器为气动夹爪，将物料从一个固定位置抓取、平移、然后精确放置到另一个固定位置。广泛用于自动化上下料场景中，欢迎参考！

立刻下载收藏

机械打工人

查看我的 0 个作品

从事非标设计

获推荐作品 106 份

图纸参数

图纸ID: 315092070400401100

图纸格式：sldprt、sldasm、SLDPRT、SLDASM

图纸版本：Solidworks2021

文件大小：3.75MB

所需积分：15机械币

可否编辑：可进行编辑，不包含参数

关注人数：0人
