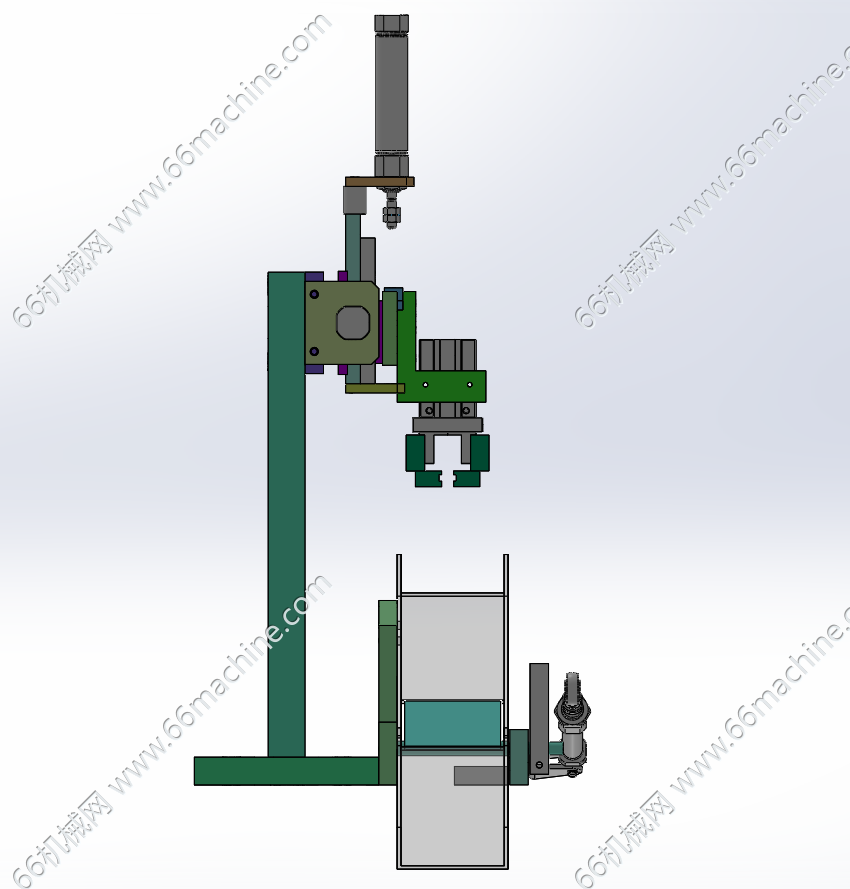

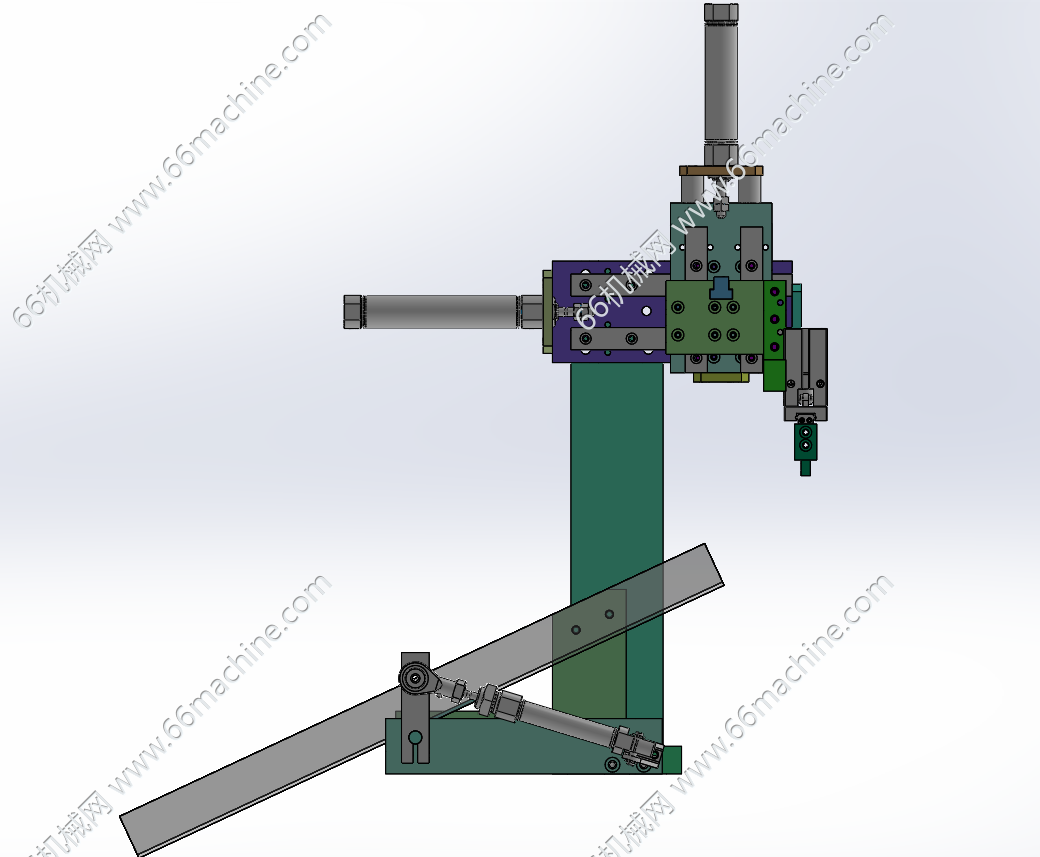

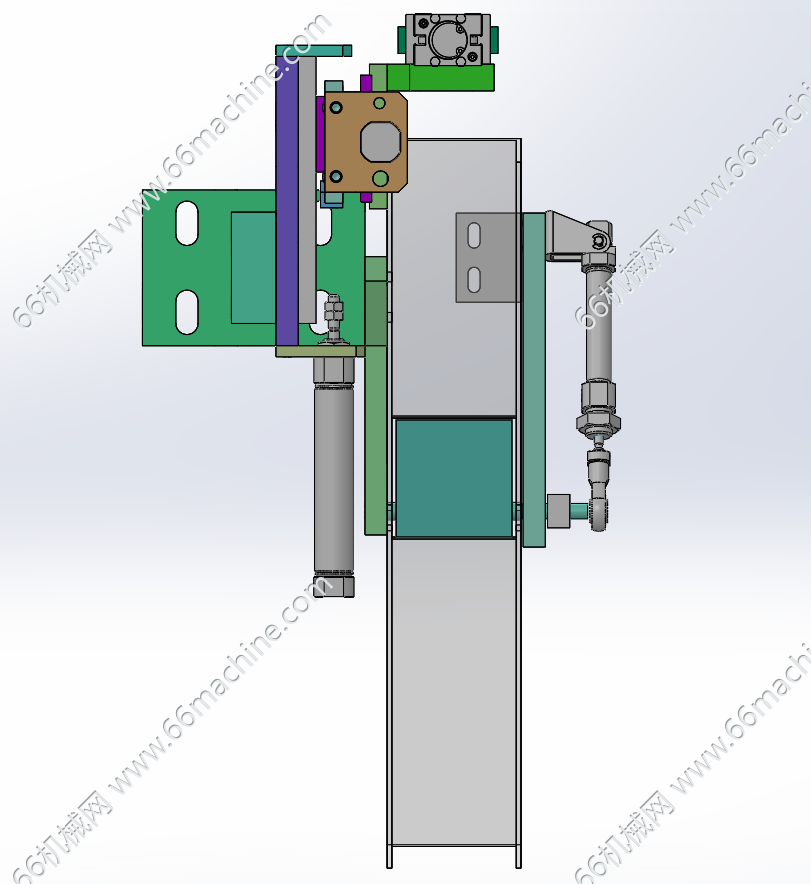

本模型为夹取移栽机构及气缸切换流道，移栽机构配合气动夹爪完成工件的抓取与移送，流道中部设有带气缸驱动的翻转挡板，可根据产品检测结果自动切换动作，让合格工件沿流道流出，不合格工件则通过挡板翻转掉落，实现了产品的自动化移栽与OK/NG 分选。
机械打工人
图纸ID: 315092070400398170
图纸格式：SLDASM、SLDPRT
图纸版本：Solidworks2021
文件大小：1.63MB
所需积分：10机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
