PCB、面板等板件吸附移栽搬运机构（真空吸盘移栽机械手）

发布时间：2026-04-24
图纸描述

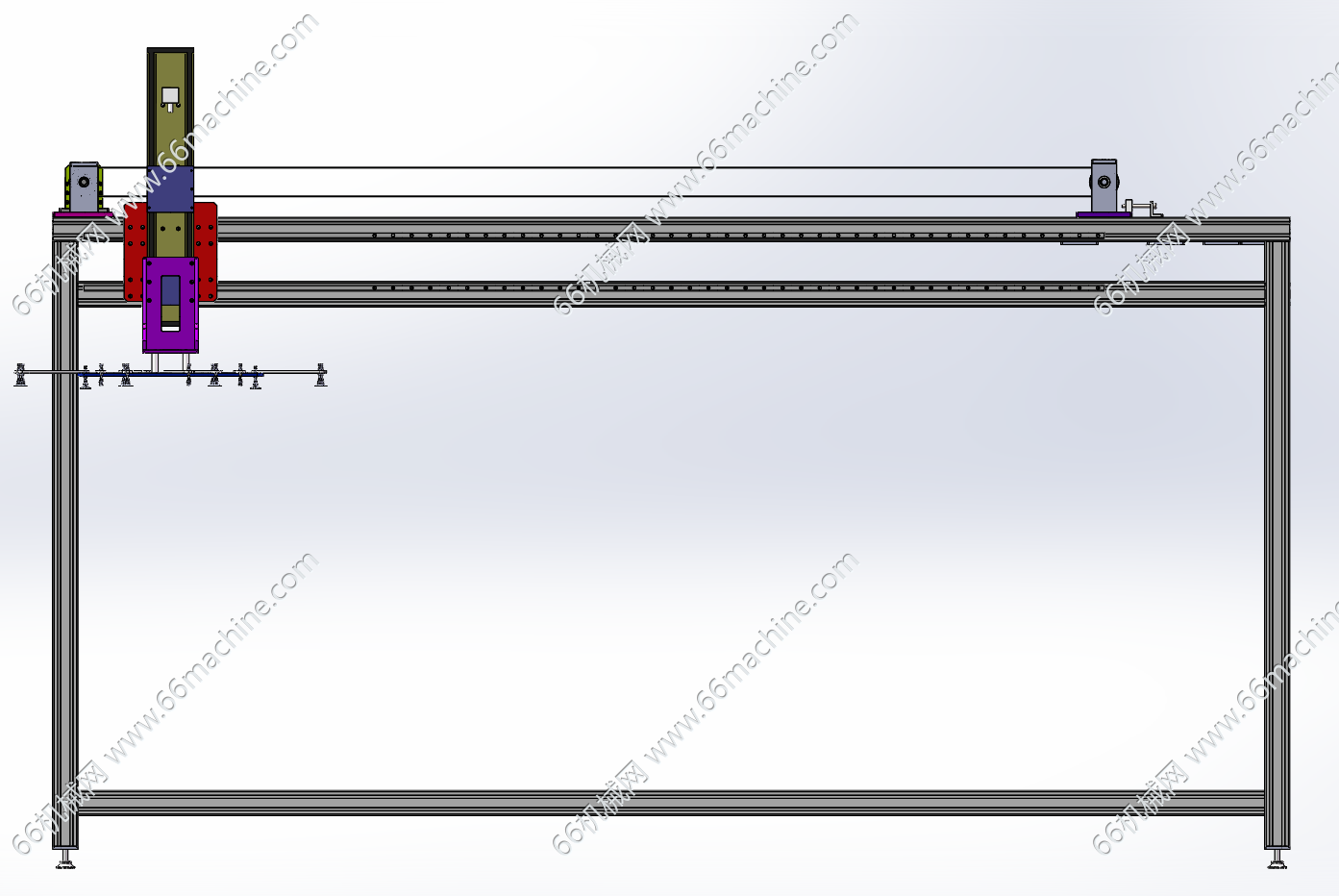

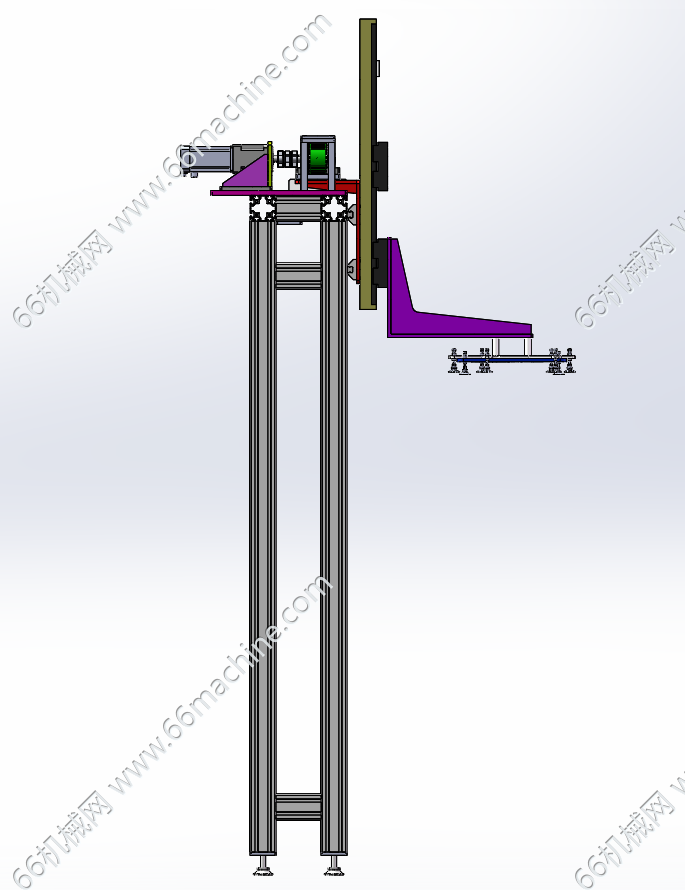

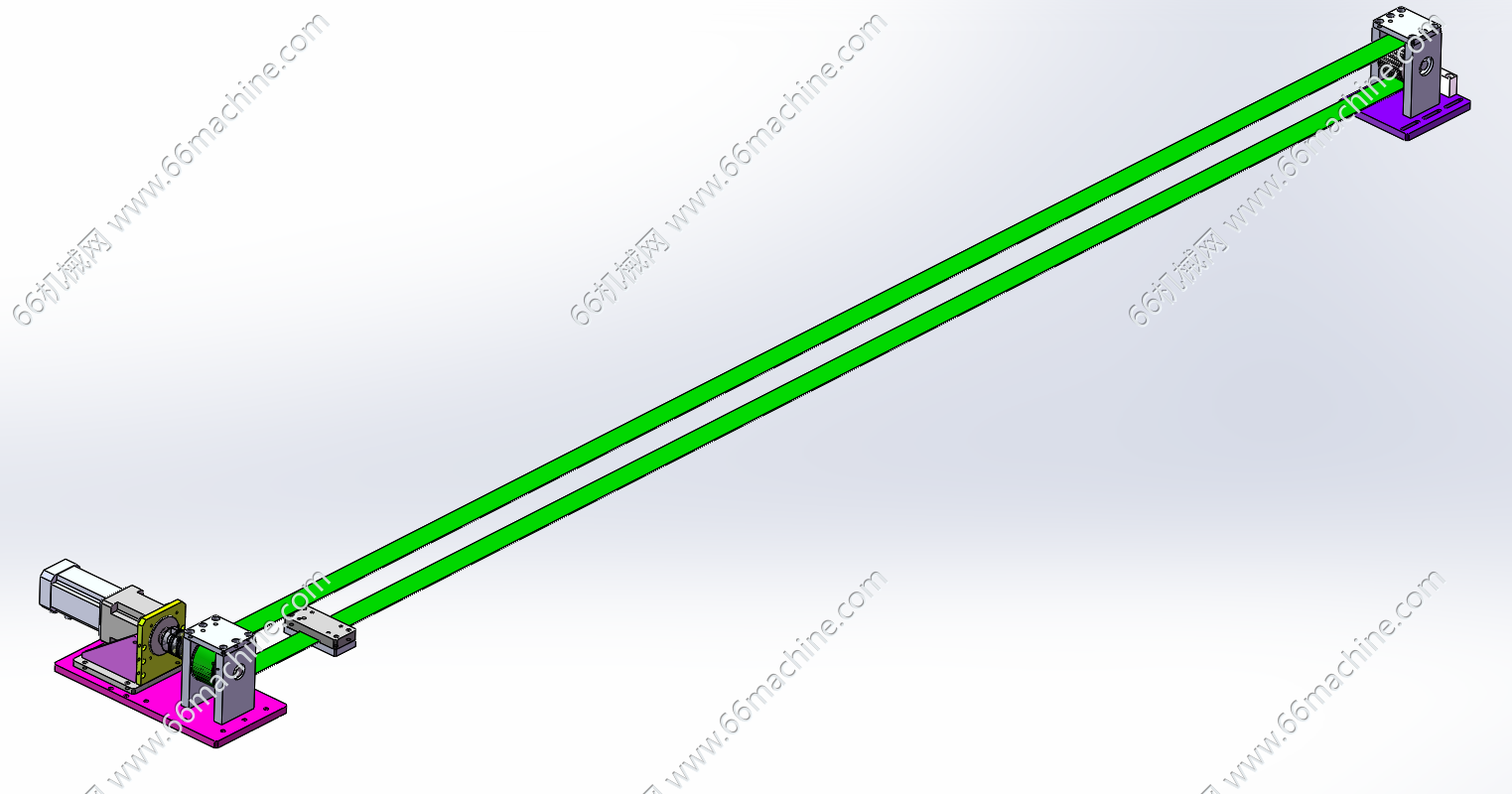

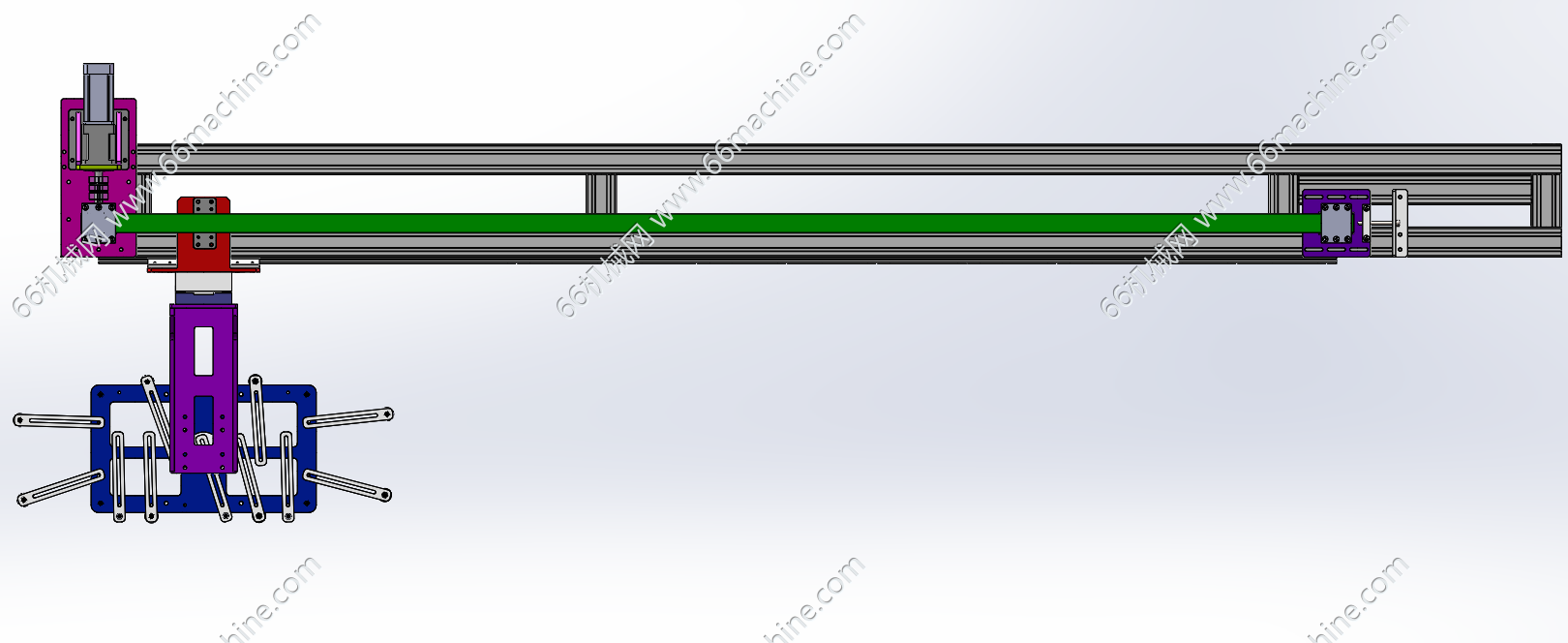

本模型为PCB、面板等板件吸附移栽搬运机构，通过伺服电机带动同步带作为驱动移动吸盘，在移动台板侧面安装了两条长的导轨，这样移动更加稳定可靠。适用于PCB、面板等板件类的搬运。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 213 份
    图纸参数

    图纸ID: 315092070400397821

    图纸格式：SLDASM、SLDPRT

    图纸版本：Solidworks2021

    文件大小：8.68MB

    所需积分：30机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
