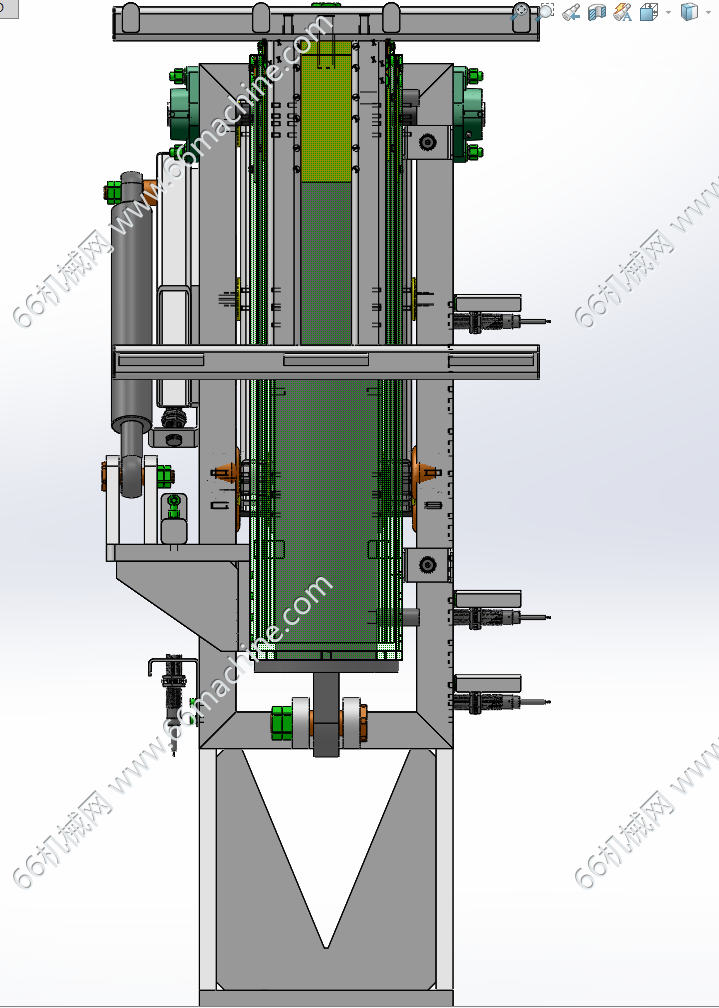

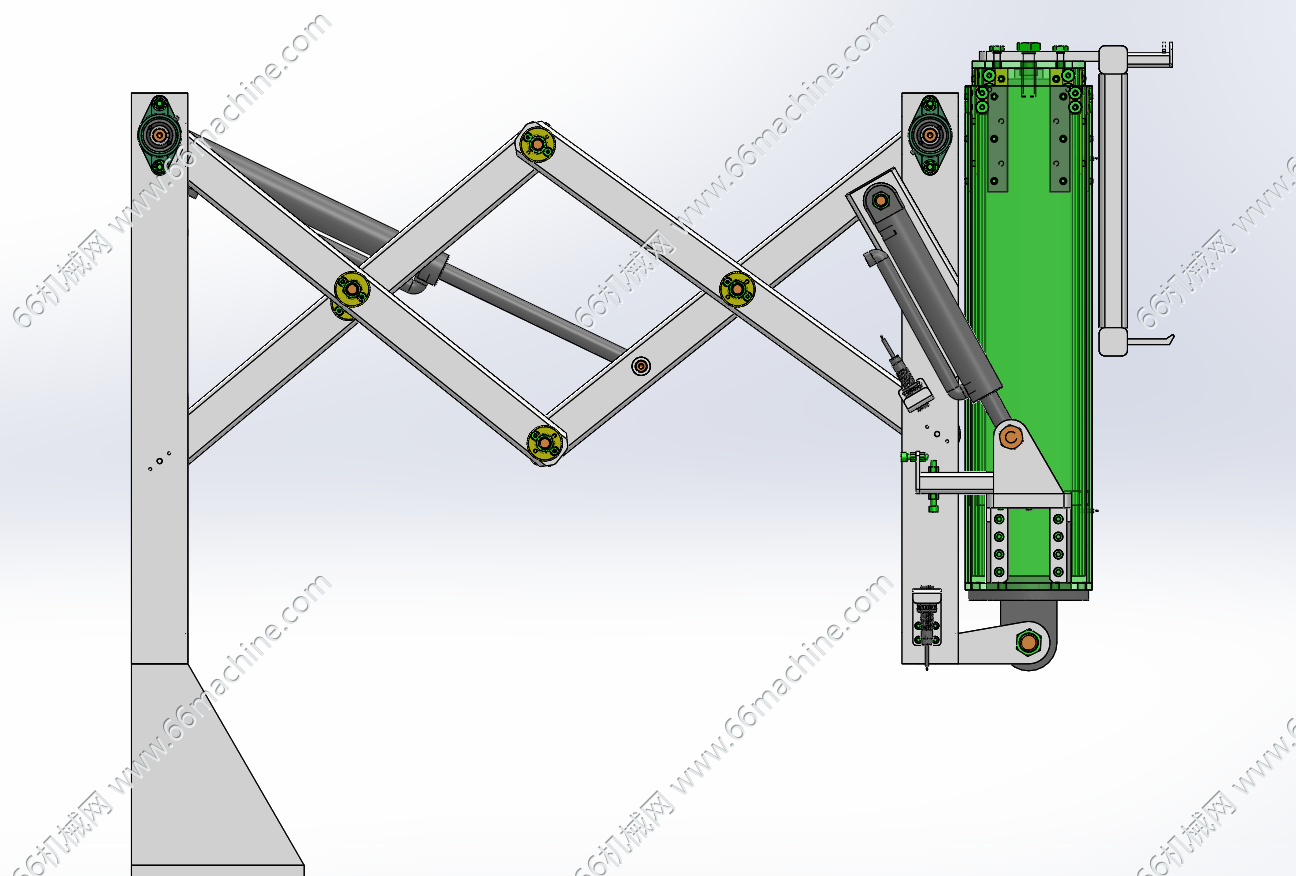

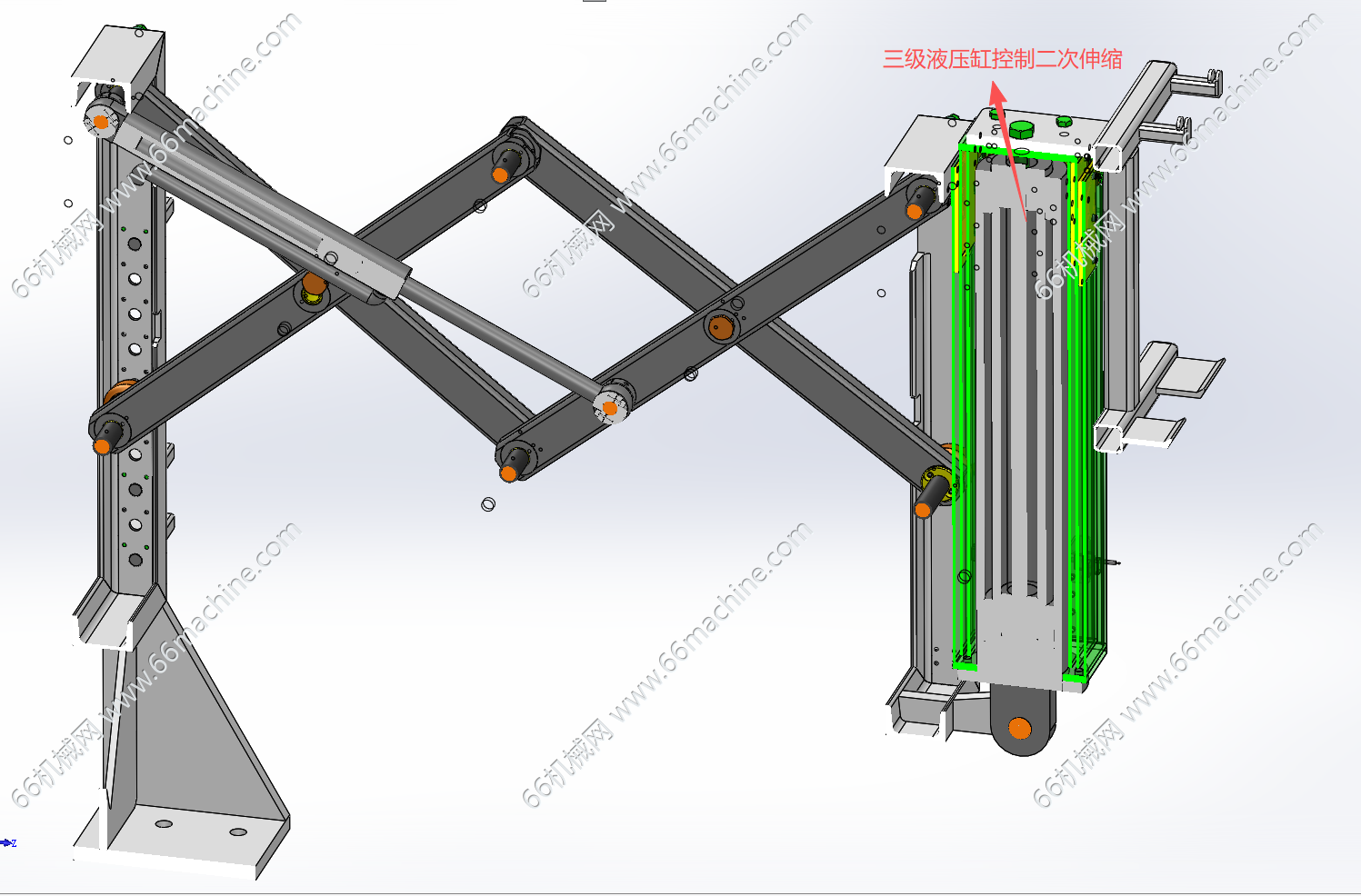

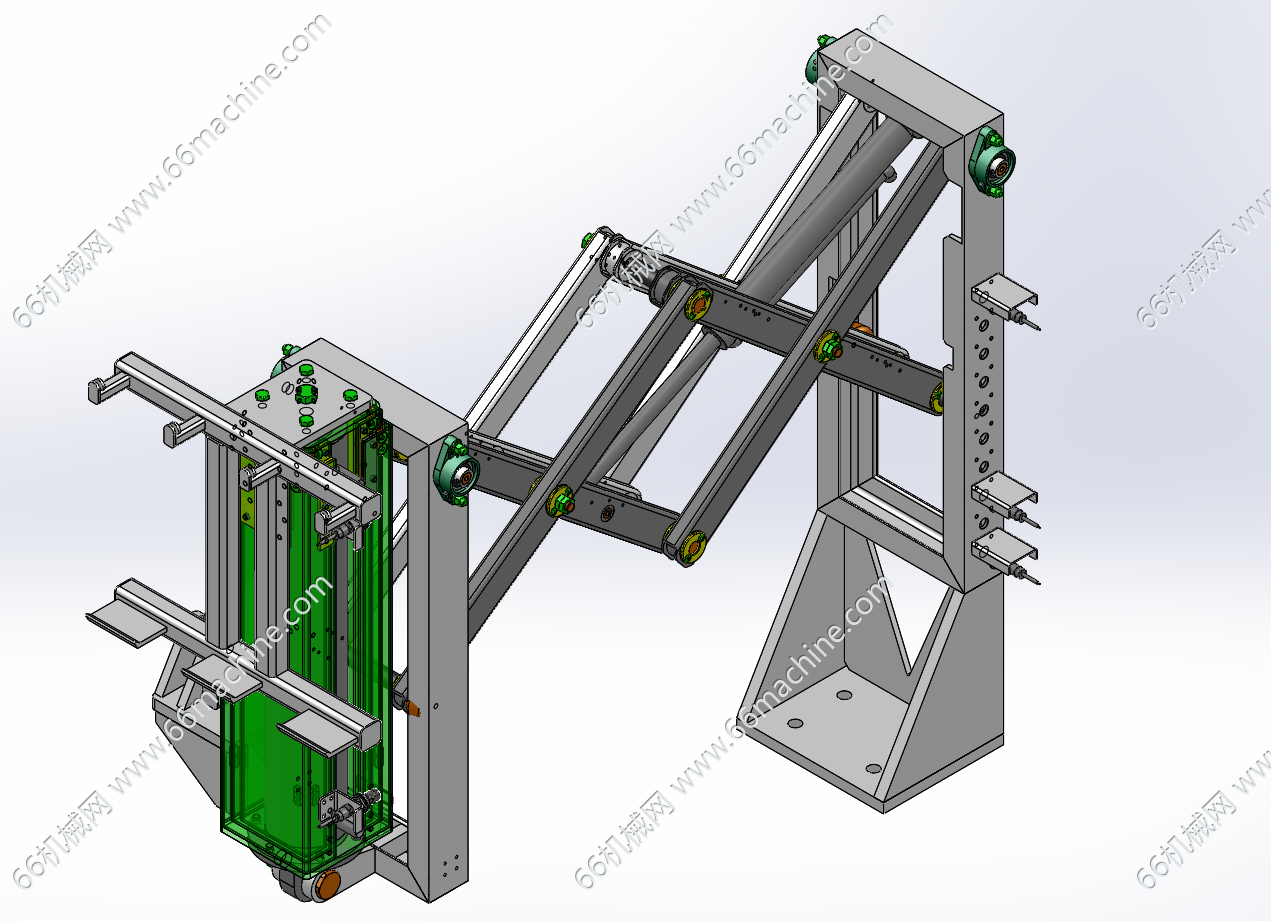

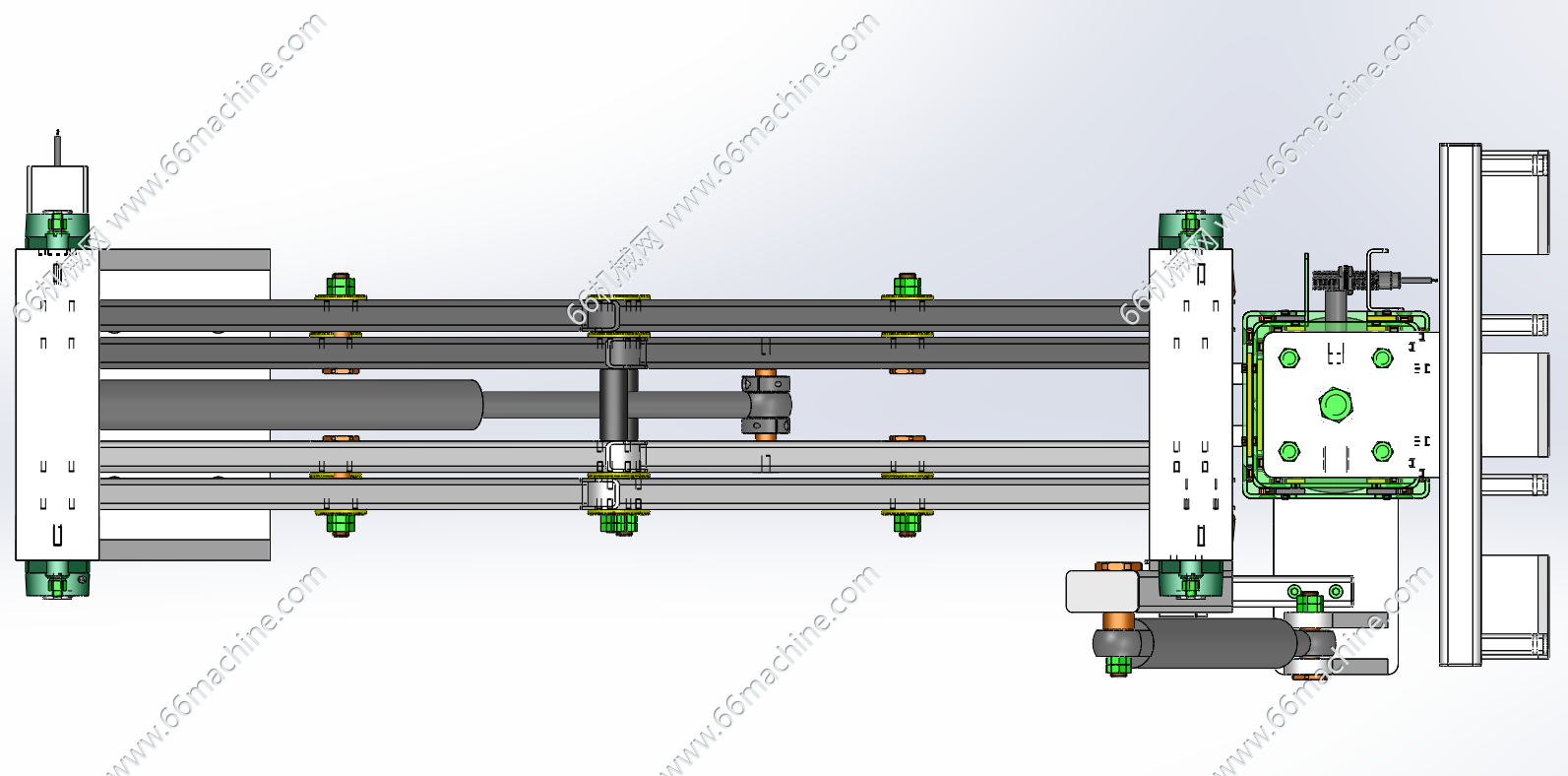

本模型为基于液压剪叉结构的水平伸缩翻转机械手，通过液压缸控制剪叉机构伸缩，二级液压缸控制旋转，三级液压缸控制二次伸缩，主体框架为碳钢焊接，带有接近传感器，检测夹爪是否到位。
非标设计
图纸ID: 315092070400397587
图纸格式：SLDASM、SLDPRT
图纸版本：Solidworks2021
文件大小：17.75MB
所需积分：50机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
