三轴吸取旋转移栽机构（搬运机构）

发布时间：2026-04-01
图纸描述

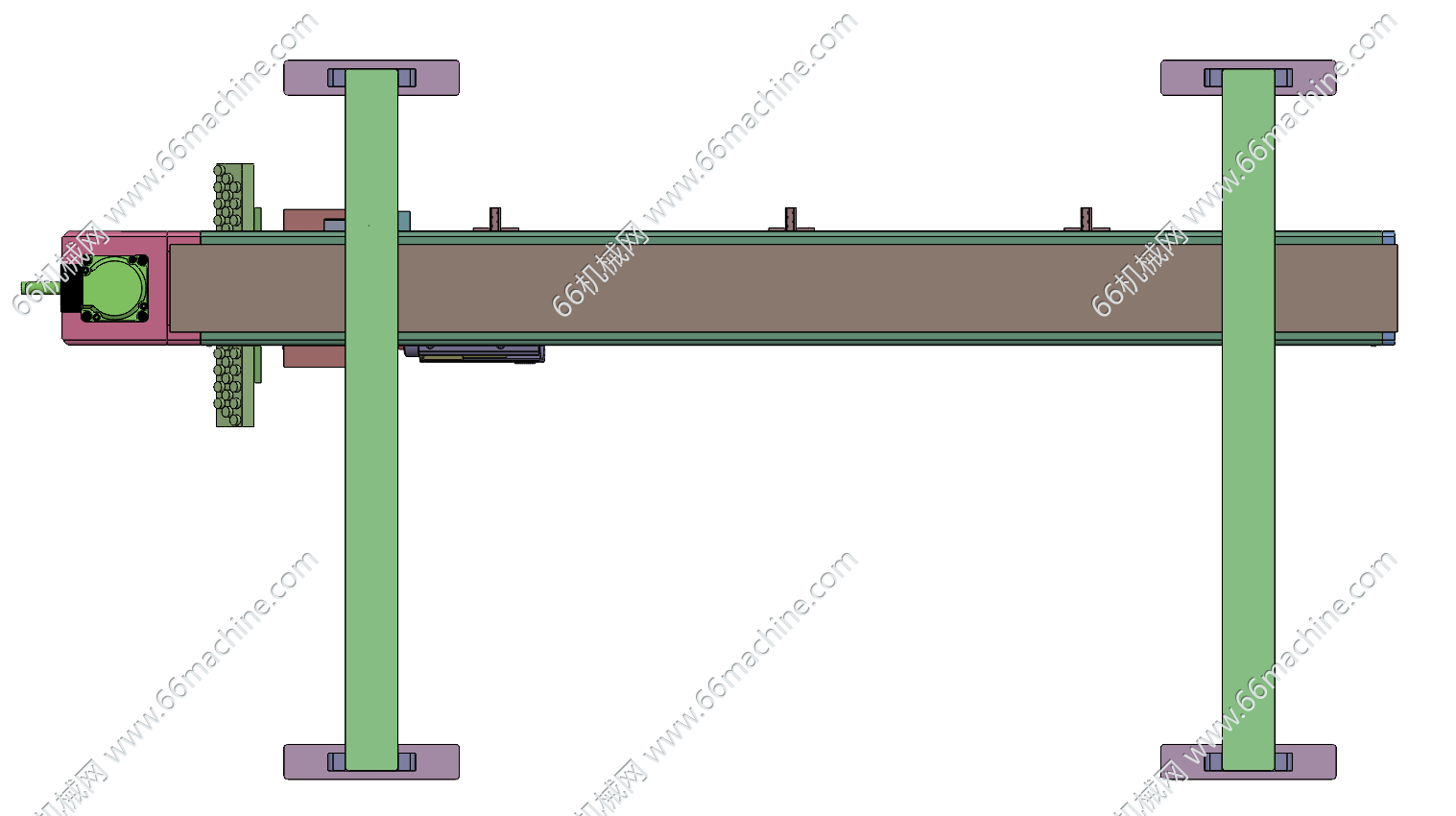

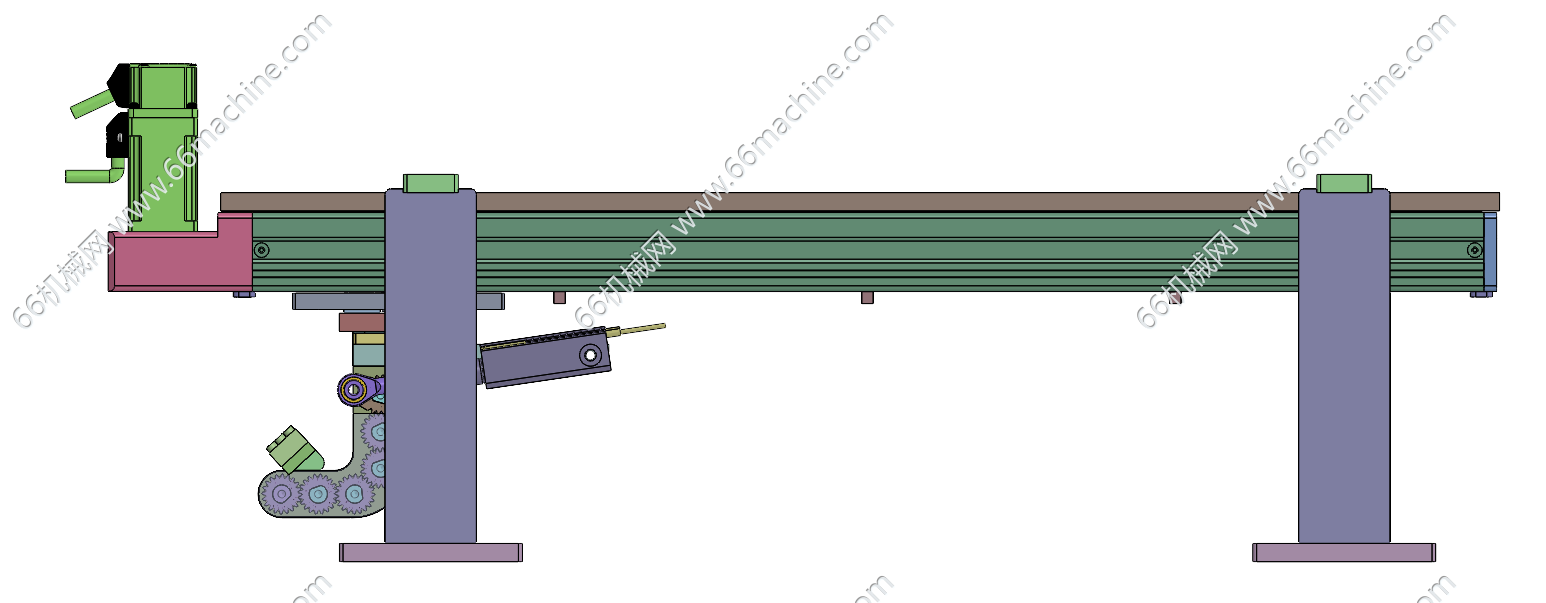

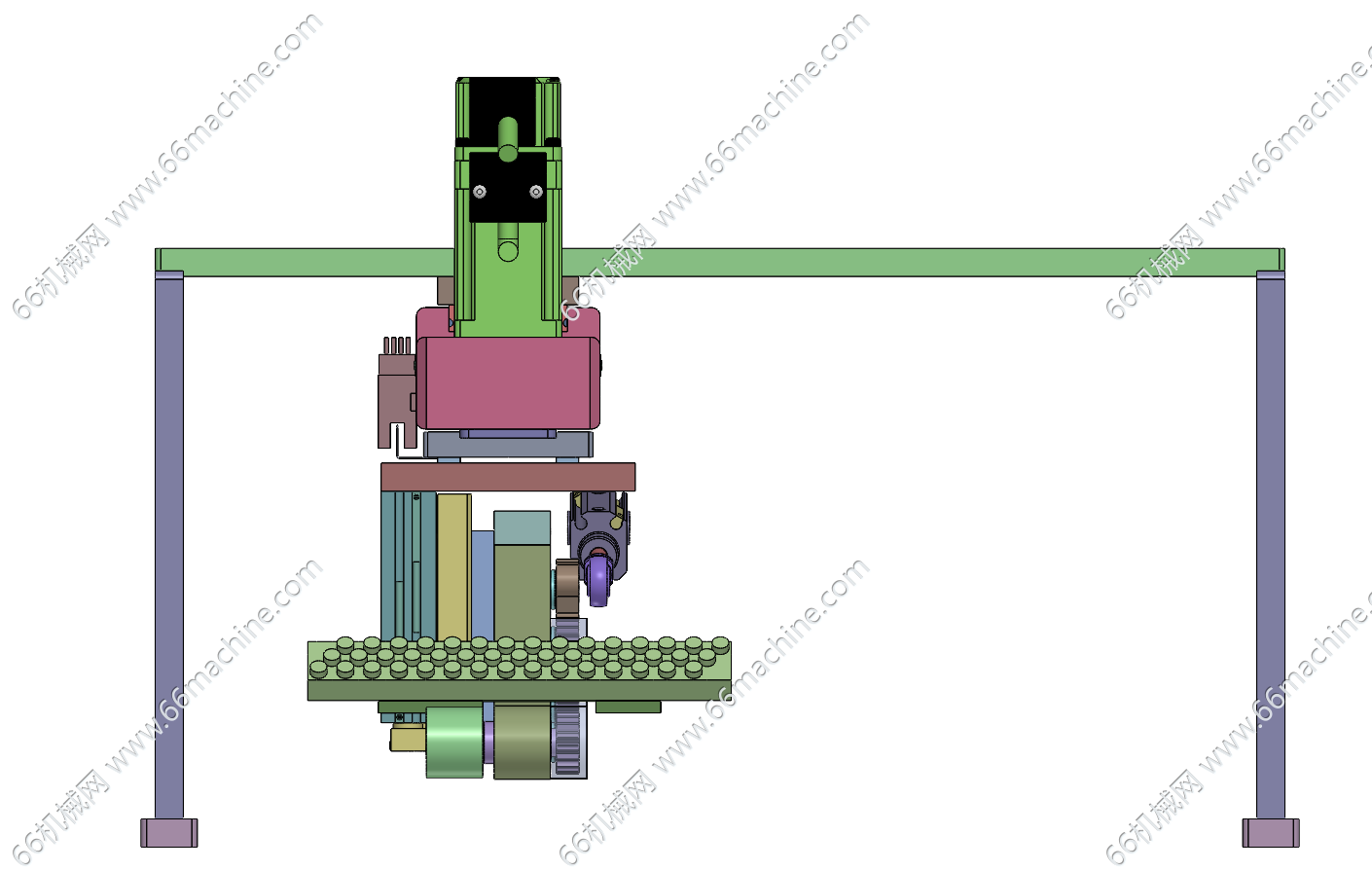

本模型为三轴吸取旋转移栽机构（搬运机构），通过长行程伺服直线运动X轴+气动Z轴+R旋转轴实现三轴动作，R旋转轴采用气缸驱动经过齿轮组传动后实现末端吸取模组的旋转动作！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 198 份
    图纸参数

    图纸ID: 315092070400397400

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2024

    文件大小：8.57MB

    所需积分：30机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
