三轴龙门搬运机械手

发布时间：2026-07-17


图纸描述

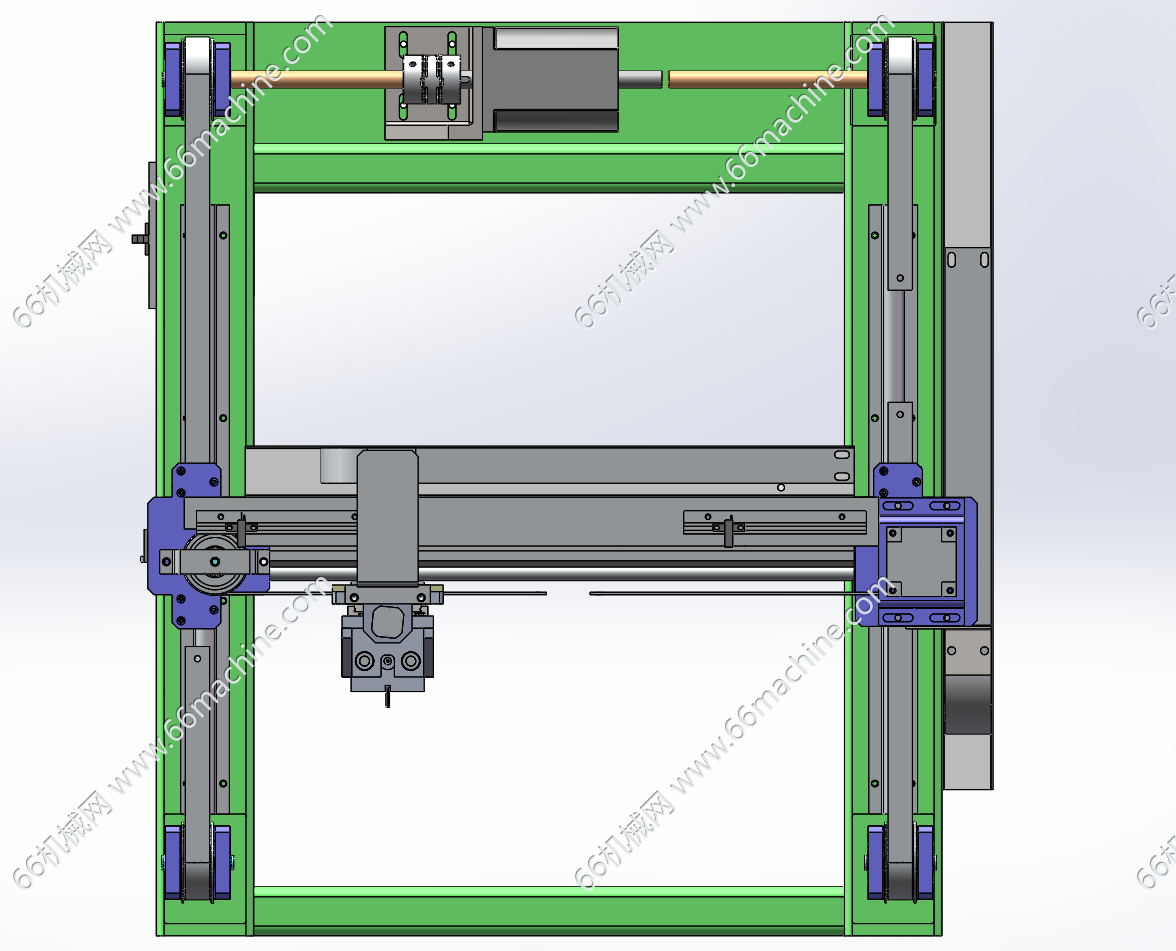

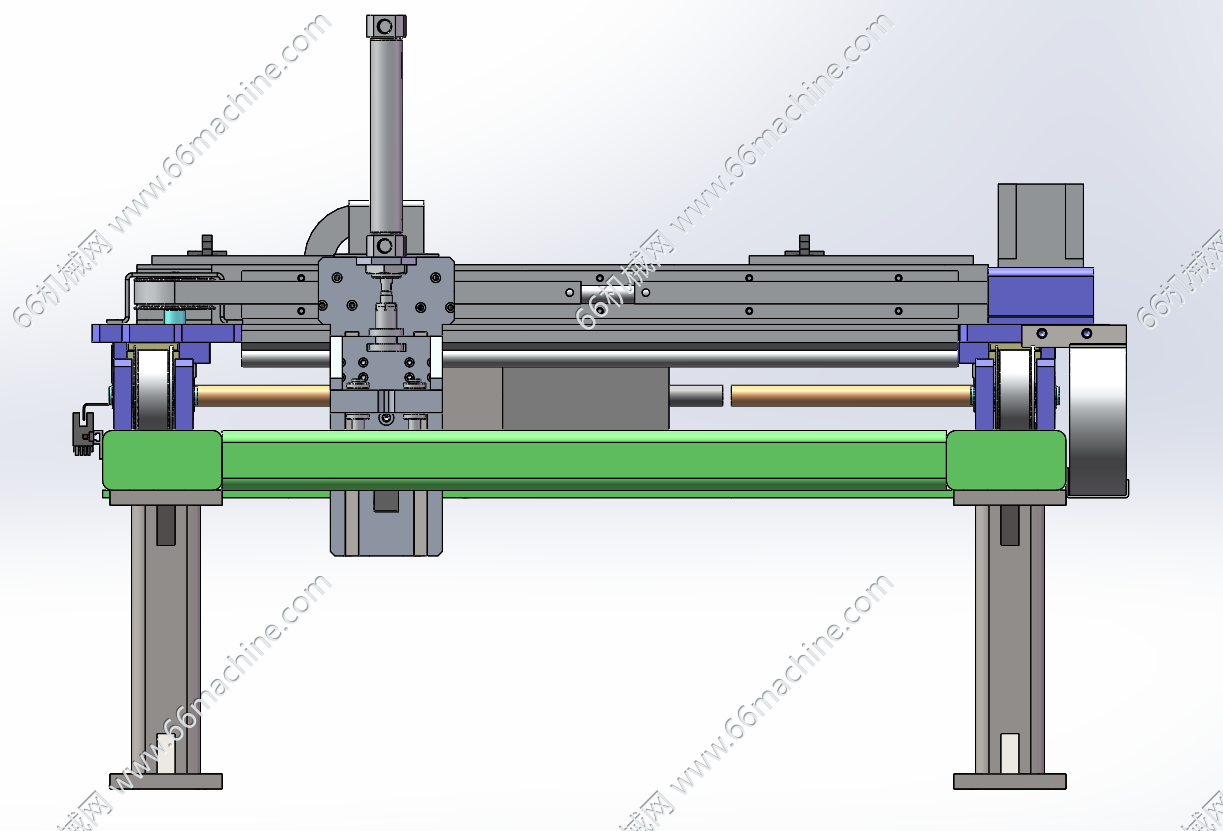

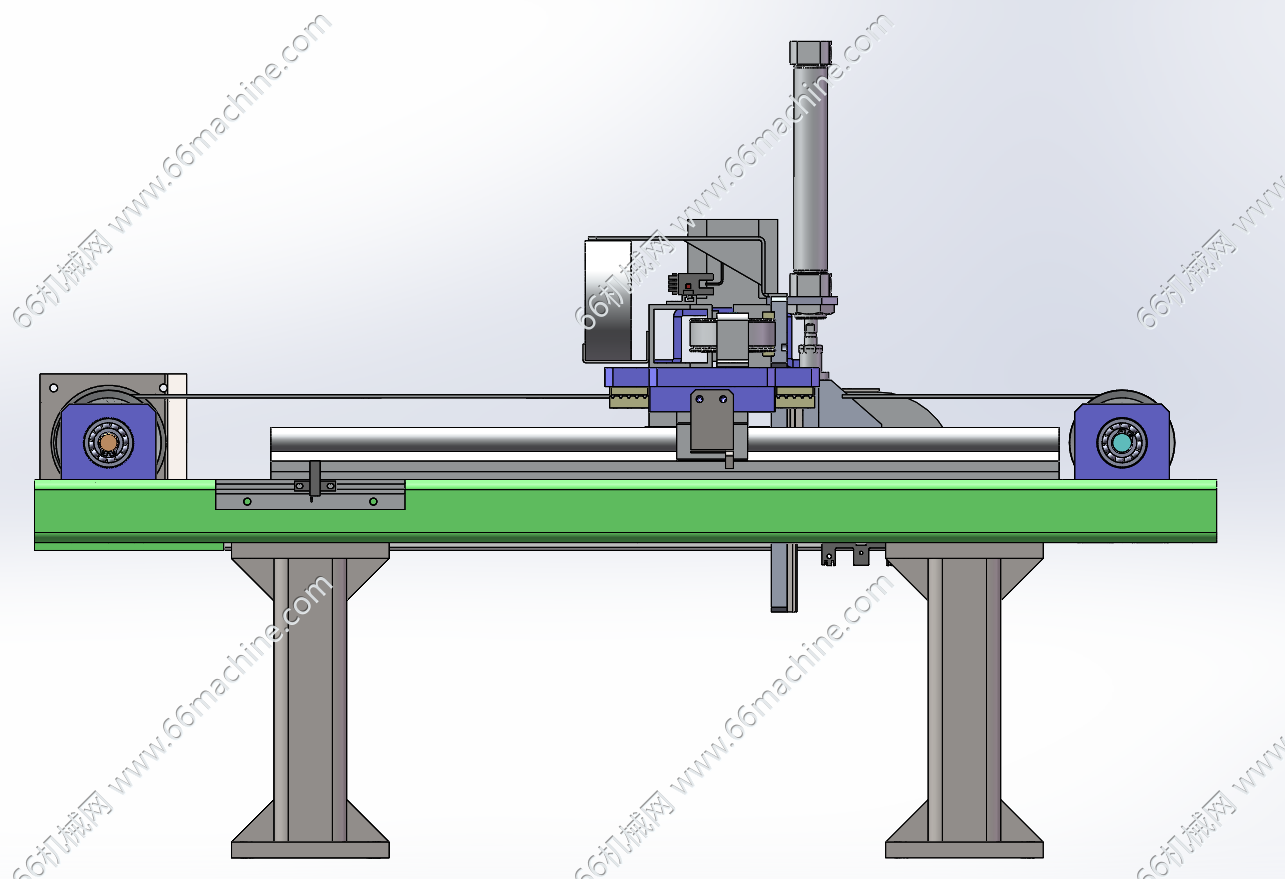

这是一台三轴龙门搬运机械手，XY 轴依靠伺服电机+同步带实现移动，Z轴采用气缸驱动，三轴联动可在框架范围内完成工件平面移动与上下取放动作，主要用于电子元器件、小型五金塑胶件的自动化转运作业。

立刻下载收藏

查看我的 0 个作品

机械设计师

获推荐作品 389 份

图纸参数

图纸ID: 315092070396206366

图纸格式：SLDPRT、sldprt、SLDASM

图纸版本：Solidworks2021

文件大小：17.48MB

所需积分：15机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
