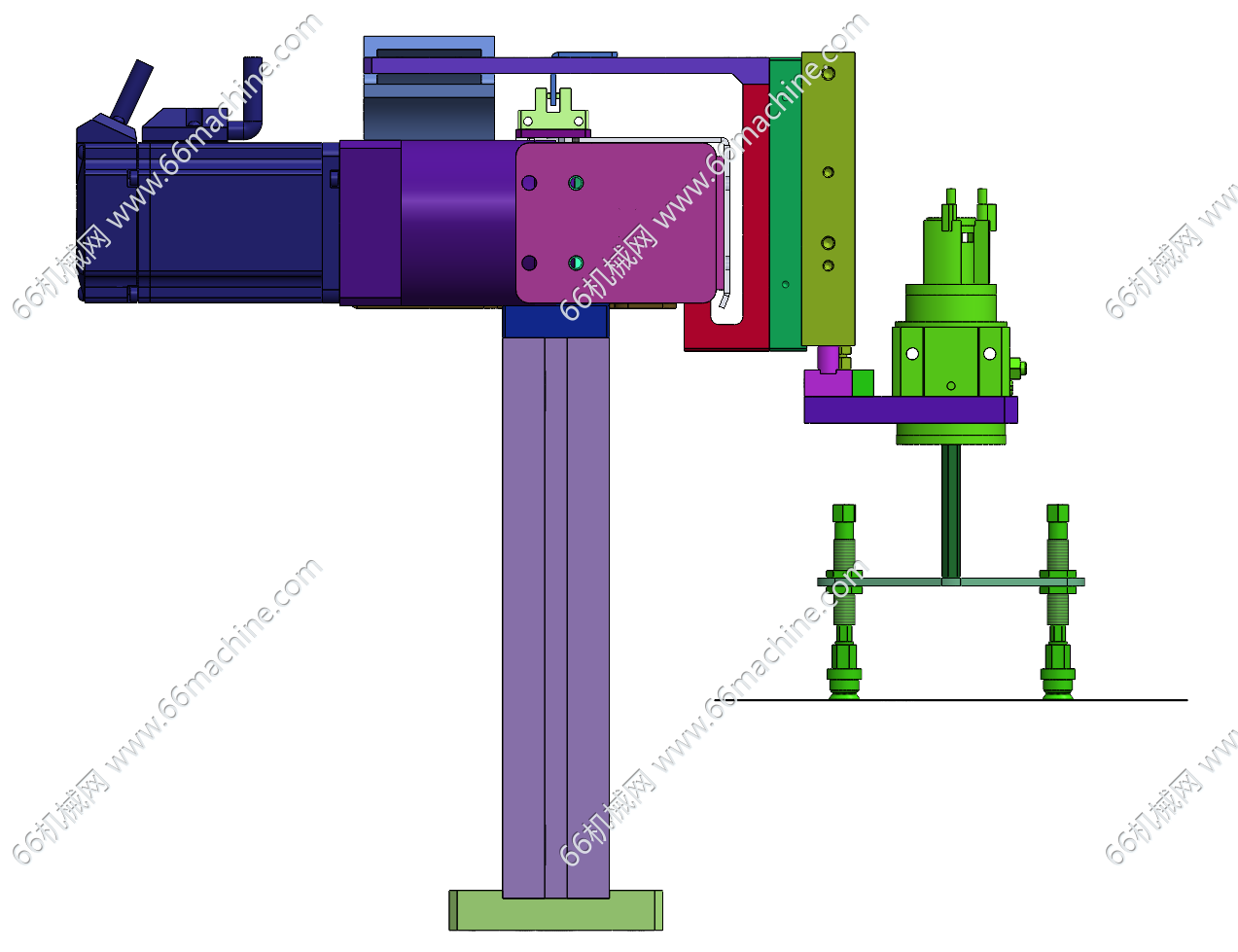

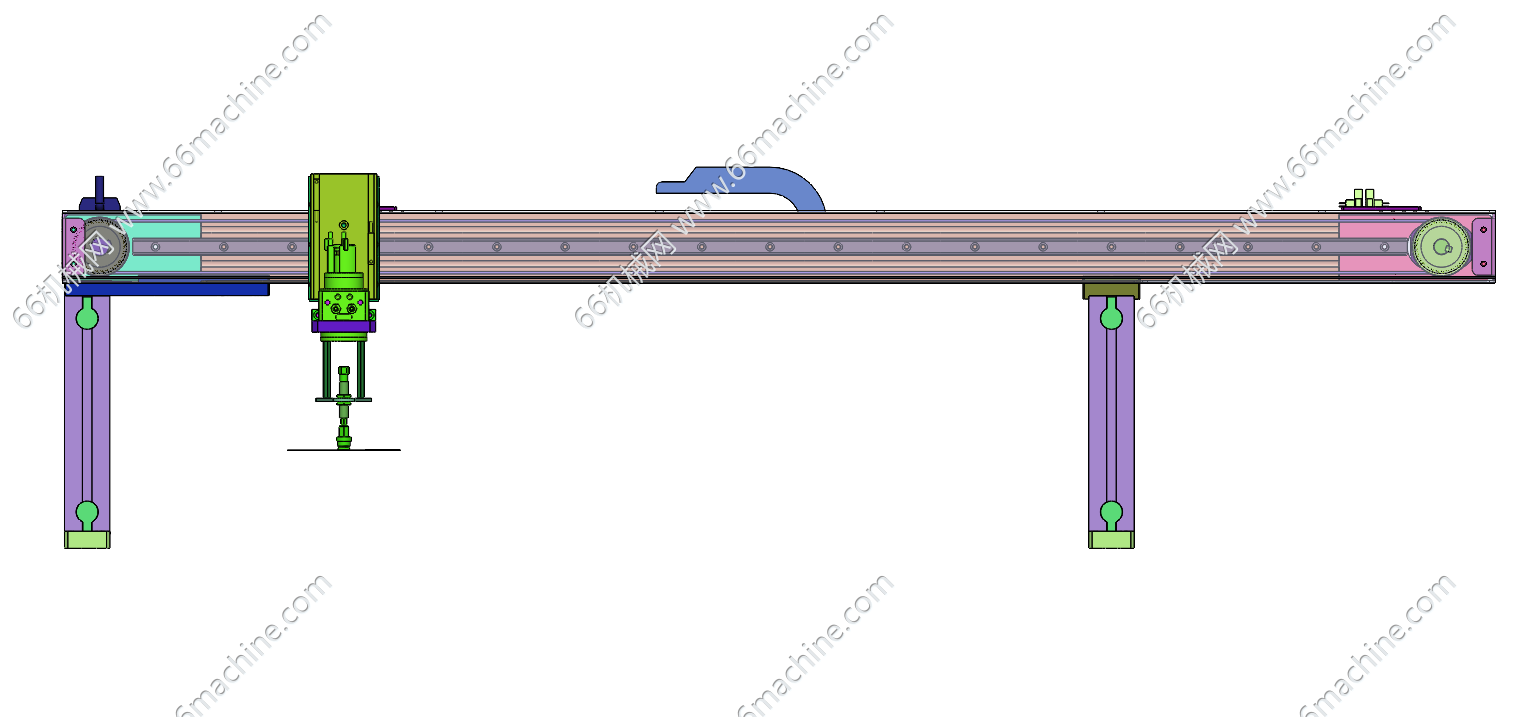

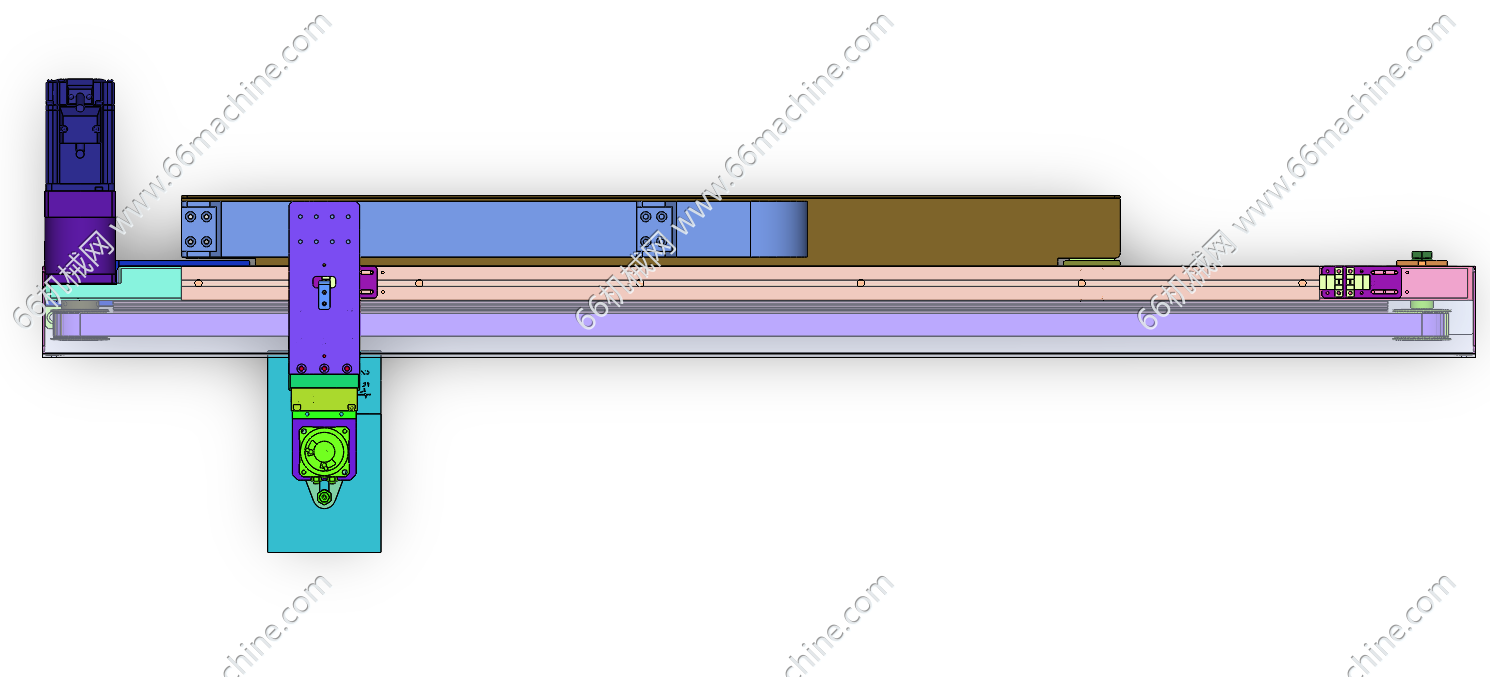

该装置为高速移栽机械手，采用伺服电机驱动同步带带动滑台沿型材导轨实现长行程横向移动，滑台搭载可升降、旋转的Z轴单元，末端配置真空吸盘治具，用于PCB、膜片等轻薄片状物料的取放移栽。
非标设计
图纸ID: 315092070396206058

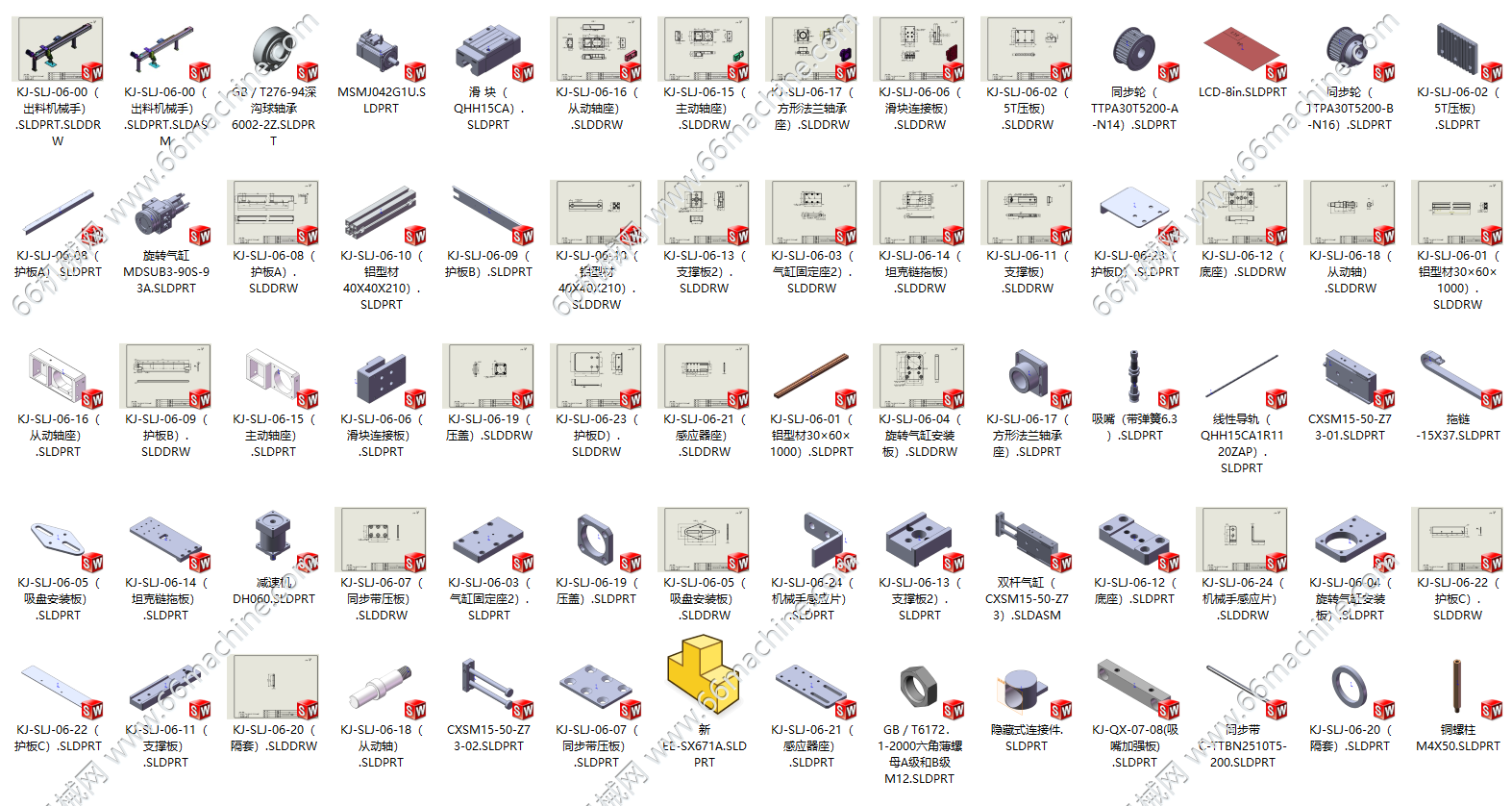

图纸格式：SLDPRT、SLDASM、SLDDRW
图纸版本：Solidworks2022
文件大小：19.52MB
所需积分：20机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
