Tray盘供料及移栽机构

发布时间：2026-06-04


图纸描述

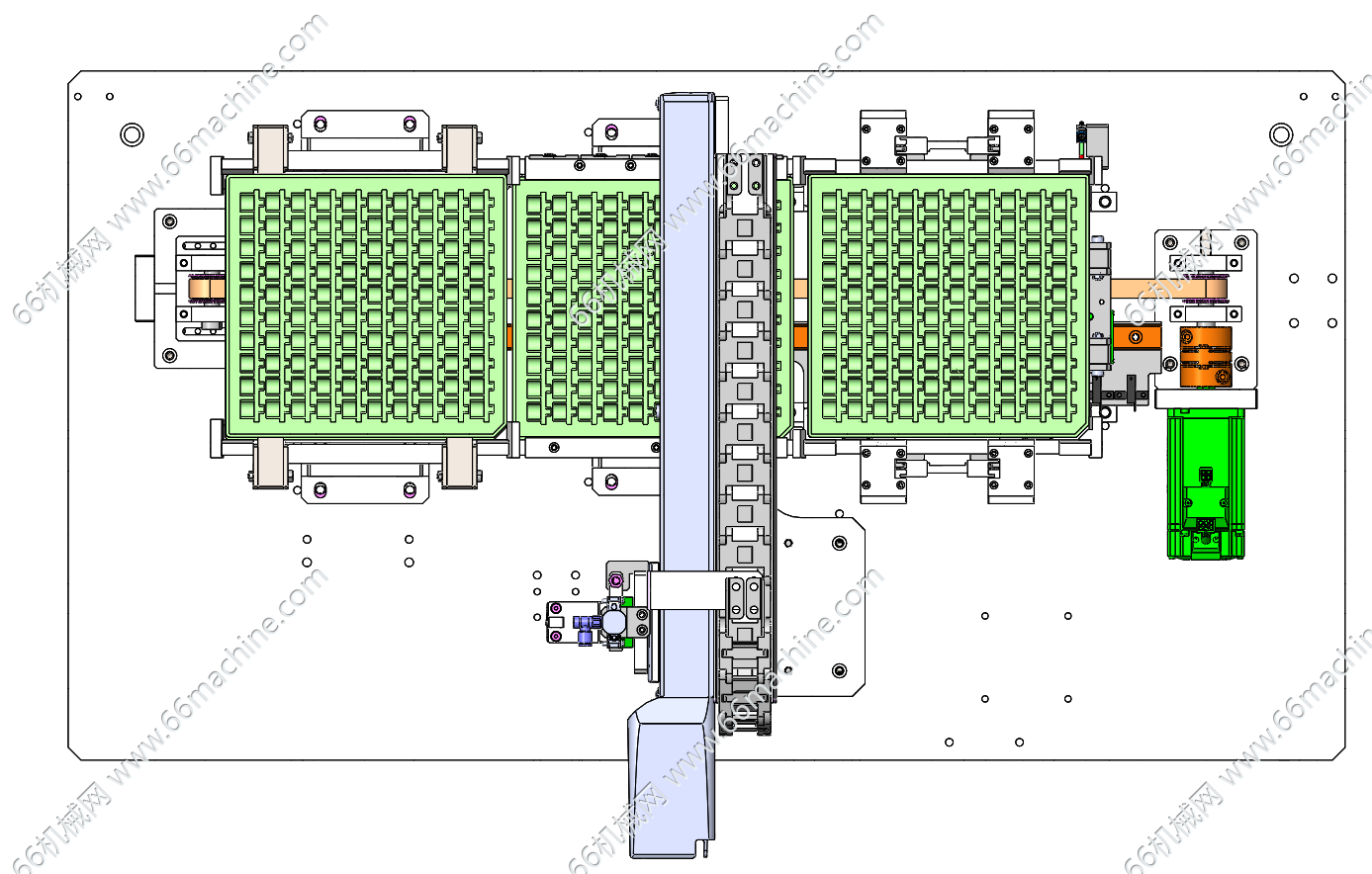

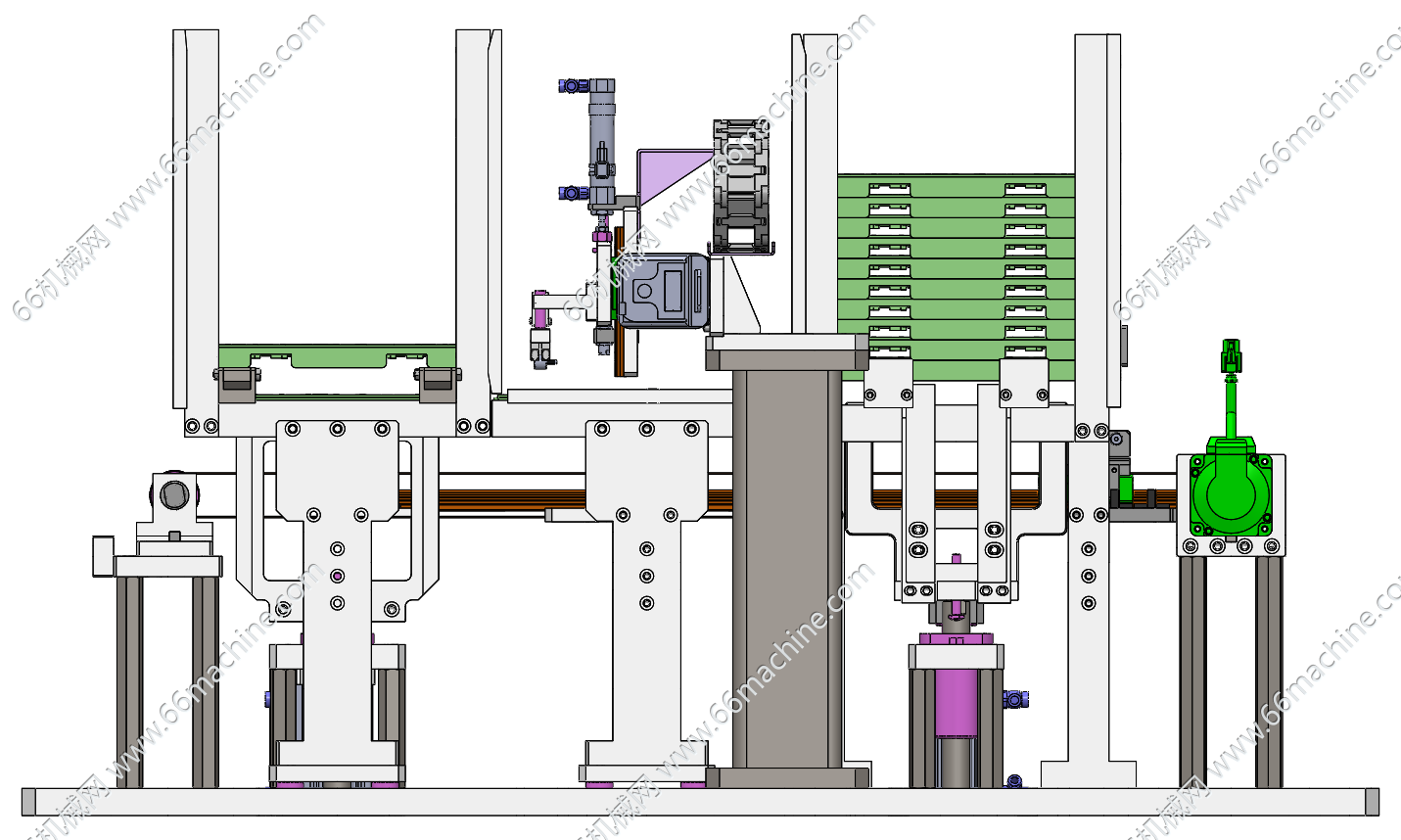

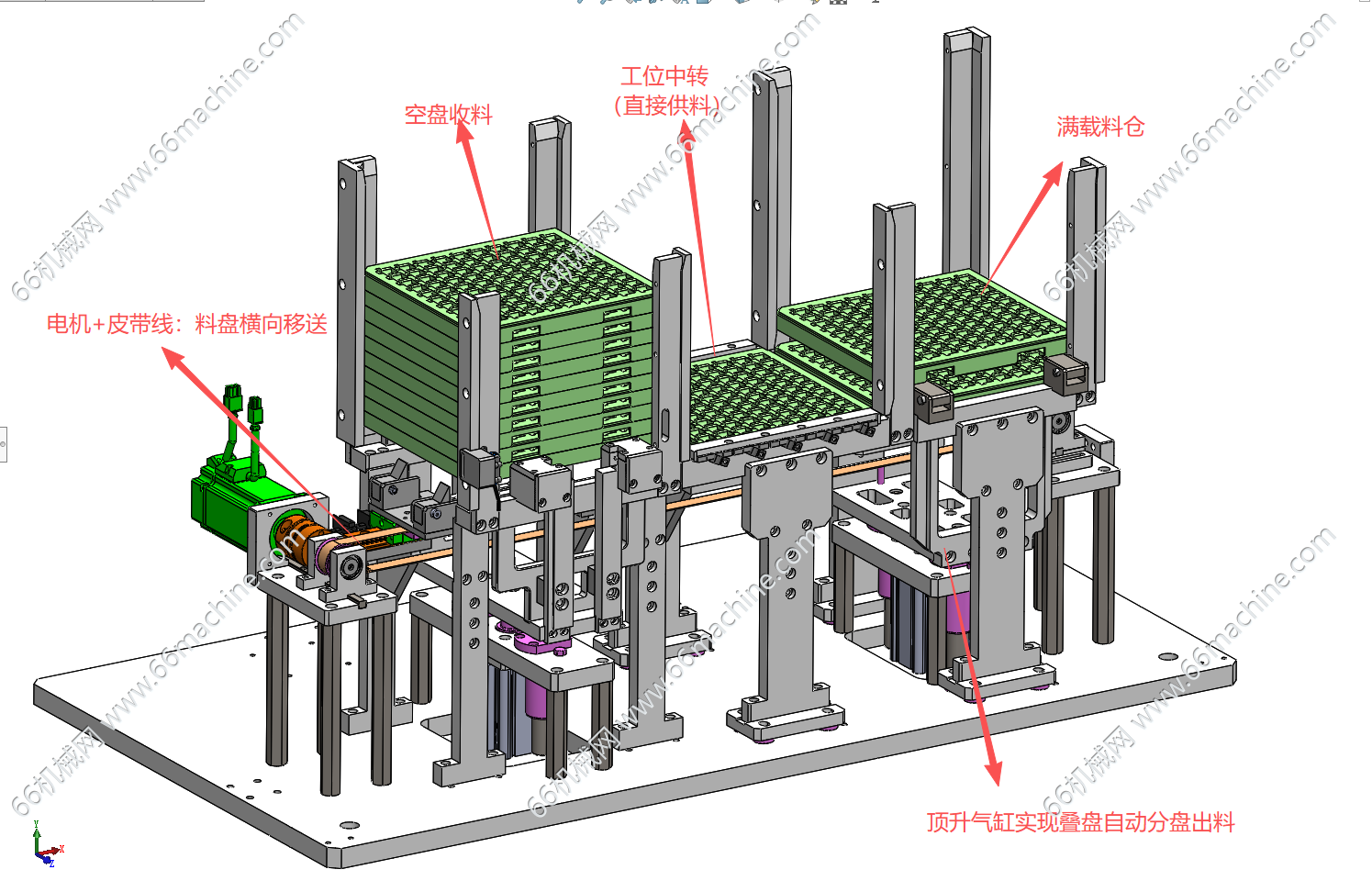

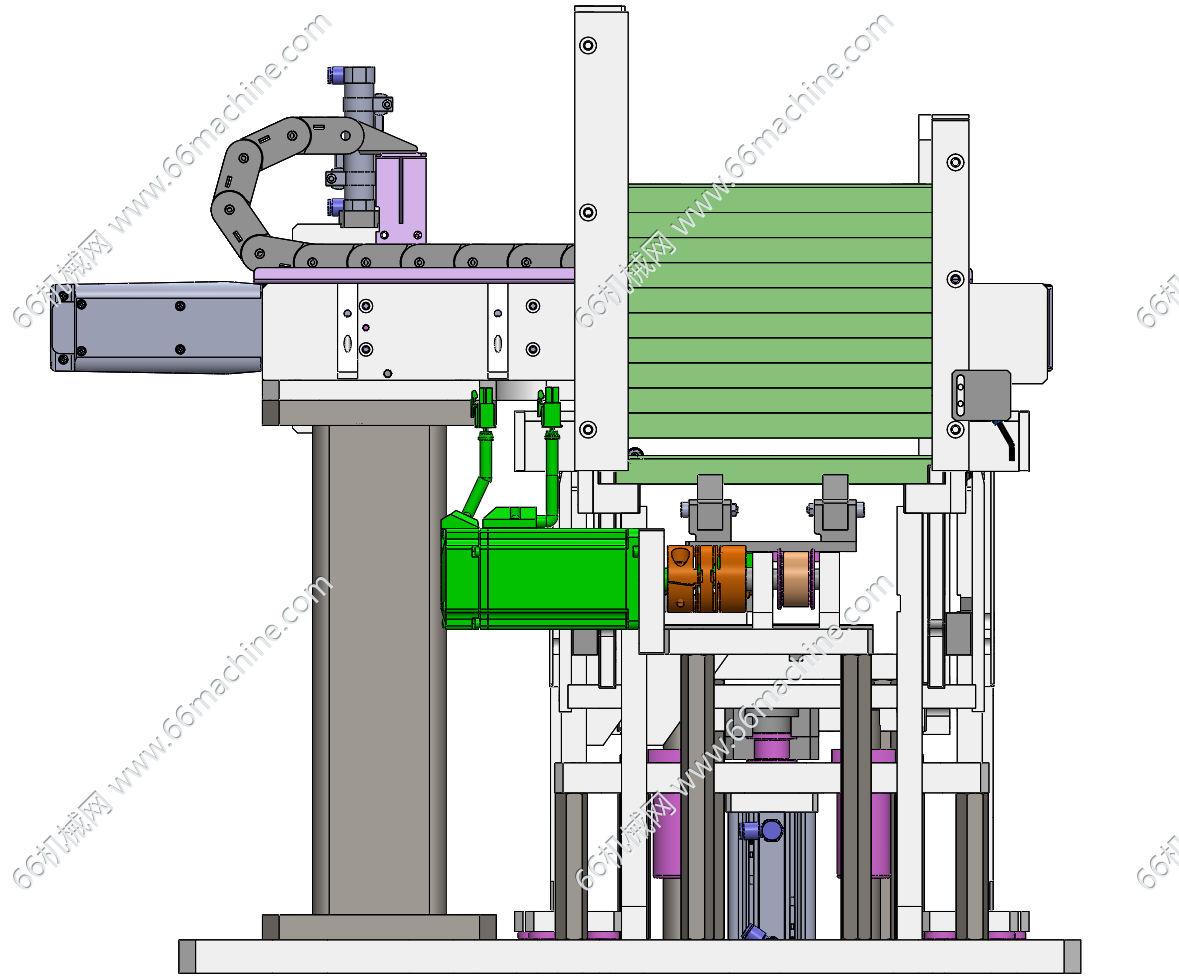

该Tray 盘自动供料移栽模组集成满载料仓、工位中转、空盘收料三大料盘存储区域与伺服移栽单元，整机固定于统一基准底板，满载托盘仓依靠底部顶升气缸实现叠盘自动分盘出料，拆分后的满载料盘流转至中间供料托盘工位等待取料，右侧伺服电机驱动的直线移栽机构搭载取料端头，完成料盘横向转运作业，工件取用完毕后的空托盘最终堆叠收纳至右侧空托盘储料仓，整套机构可自动化完成叠盘拆分、工位供料、空盘归集全流程动作，适配转子或其它零部件自动化生产线连续上料需求，依靠伺服传动保障移送精度与运行稳定性。
