两轴伺服吸取移栽机构

发布时间：2026-09-14
图纸描述

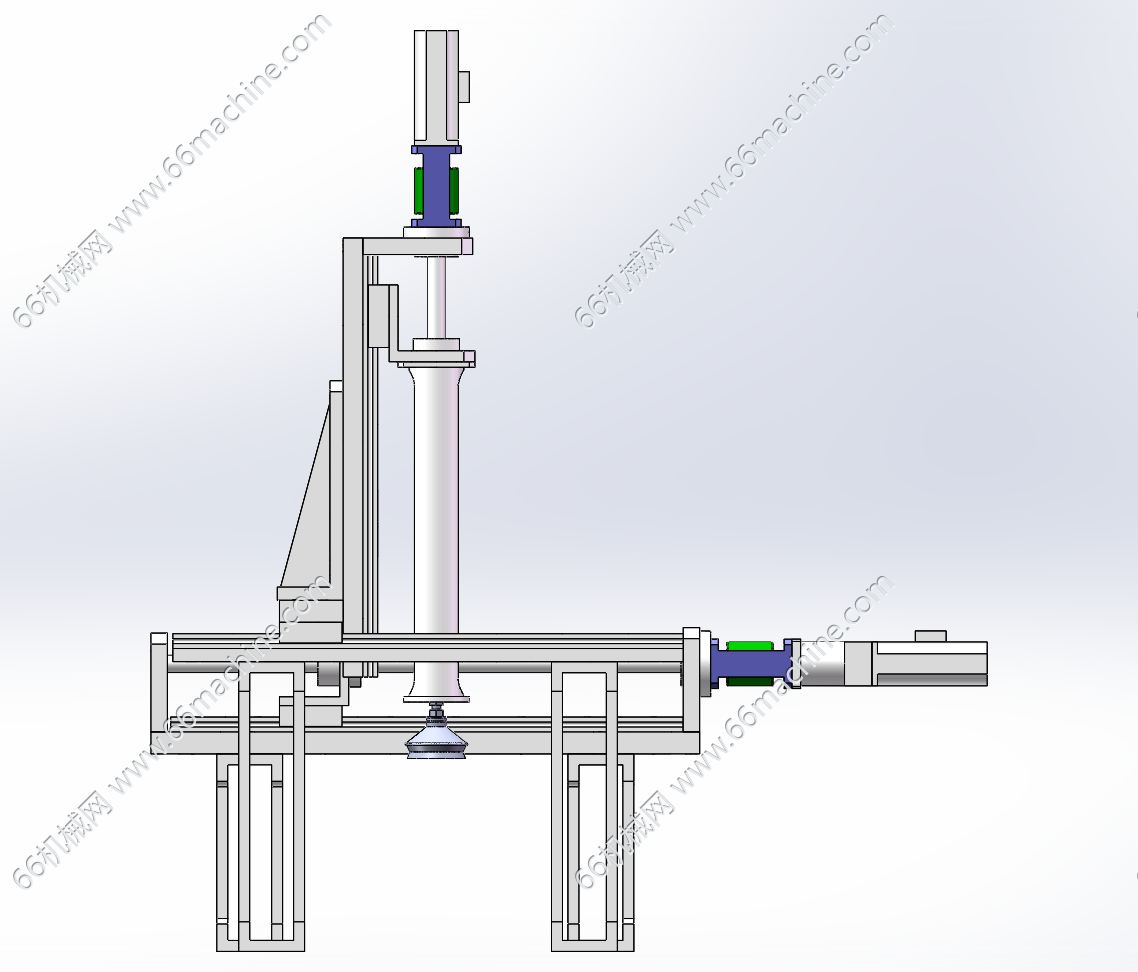

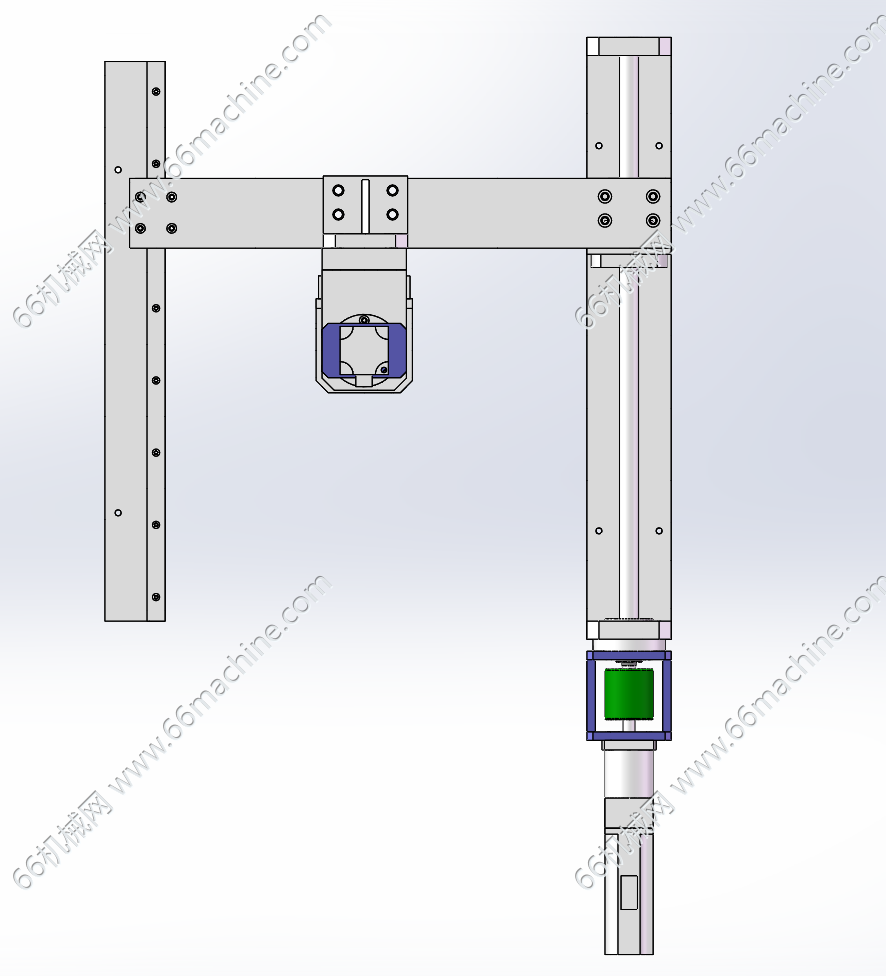

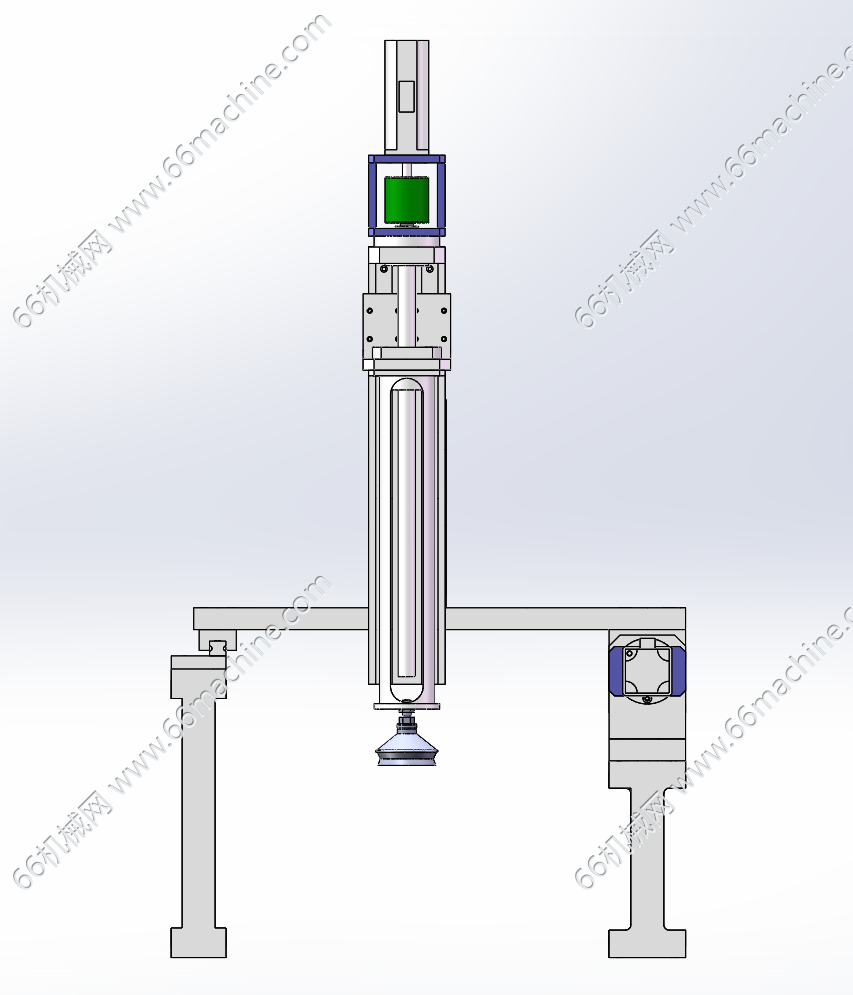

该模型为两轴伺服吸取移栽机构，由X轴横向伺服模组、Z轴升降伺服模组与真空吸盘组件组成；X 轴伺服电机驱动滚珠丝杠带动Z轴滑台实现水平方向移动，Z轴伺服电机驱动丝杆带动真空吸盘完成上下升降，依靠真空吸盘吸附工件，通过两轴联动完成工件的拾取、搬运与放置。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 275 份
    图纸参数

    图纸ID: 315092070392009732

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2021

    文件大小：3.75MB

    所需积分：15机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
