二轴夹取搬运机构（移栽机械手）

发布时间：2026-05-27


图纸描述

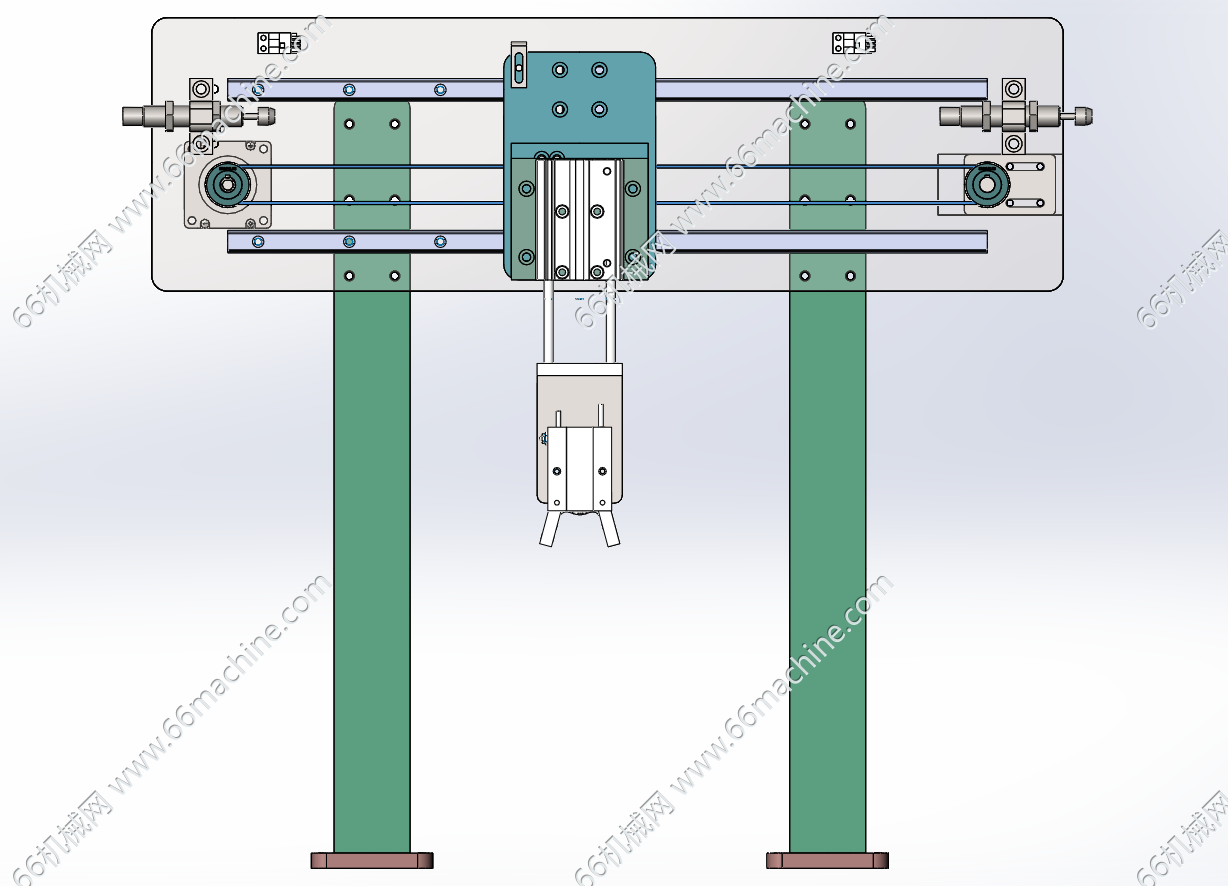

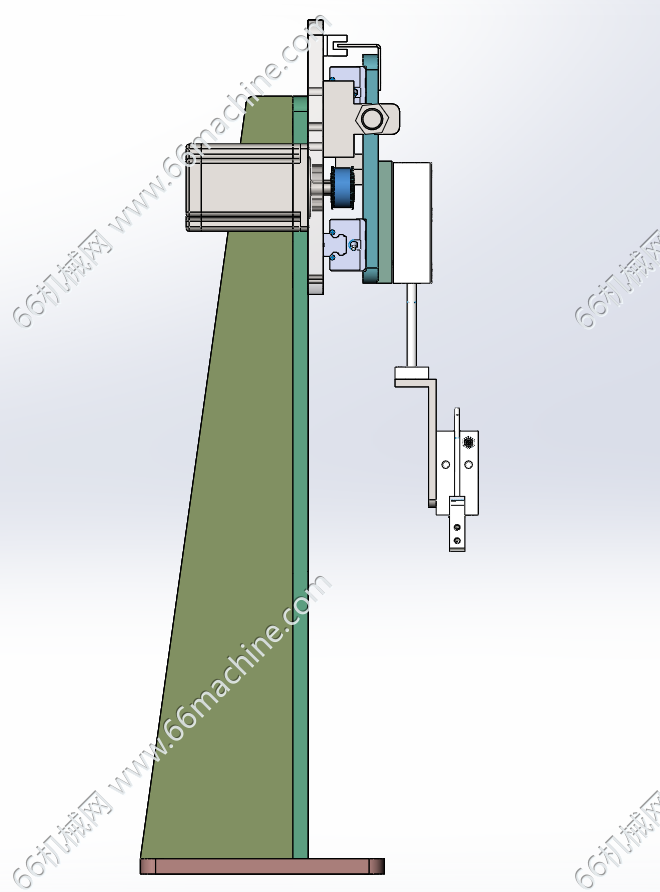

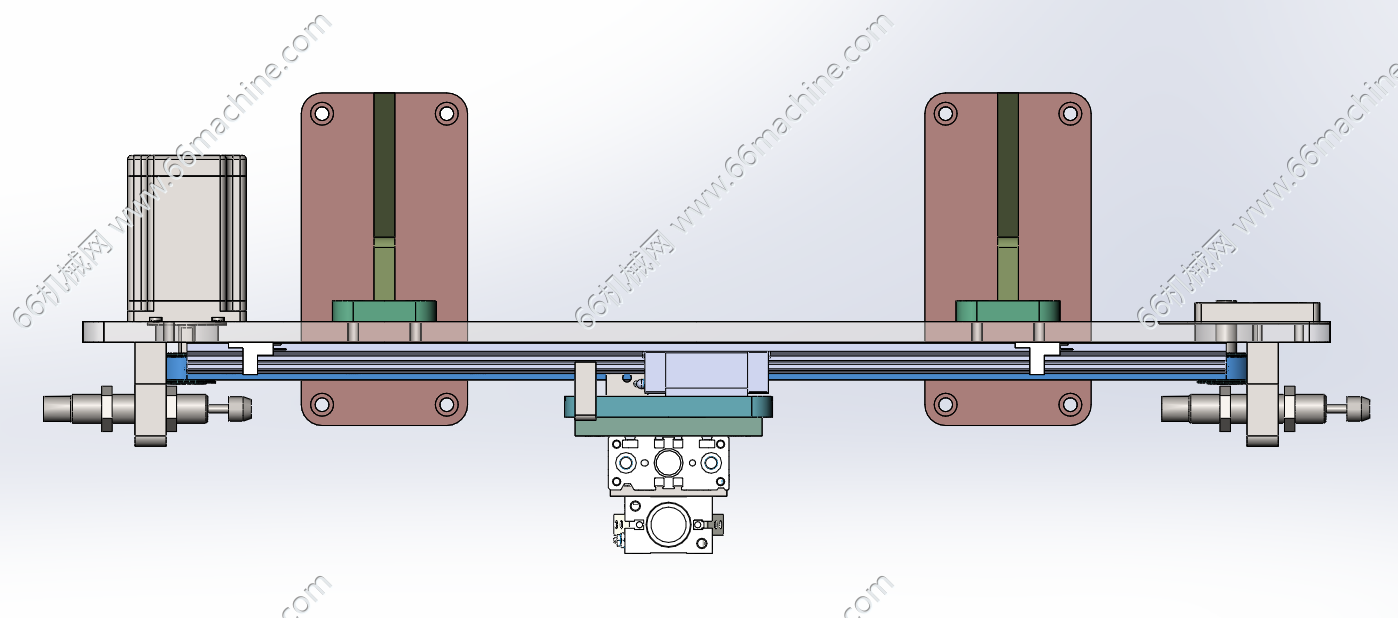

本模型为二轴夹取搬运机构（移栽机械手），由伺服电机驱动同步带沿着导轨作往复直线动作，Z轴升降由双导杆气缸驱动，末端设有气动夹爪，广泛用于小型电子元件等轻载工件的搬运。

立刻下载收藏

查看我的 0 个作品

机械设计师

获推荐作品 348 份

图纸参数

图纸ID: 315092070392009626

图纸格式：SLDPRT、SLDASM

图纸版本：Solidworks2021

文件大小：5.15MB

所需积分：15机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
