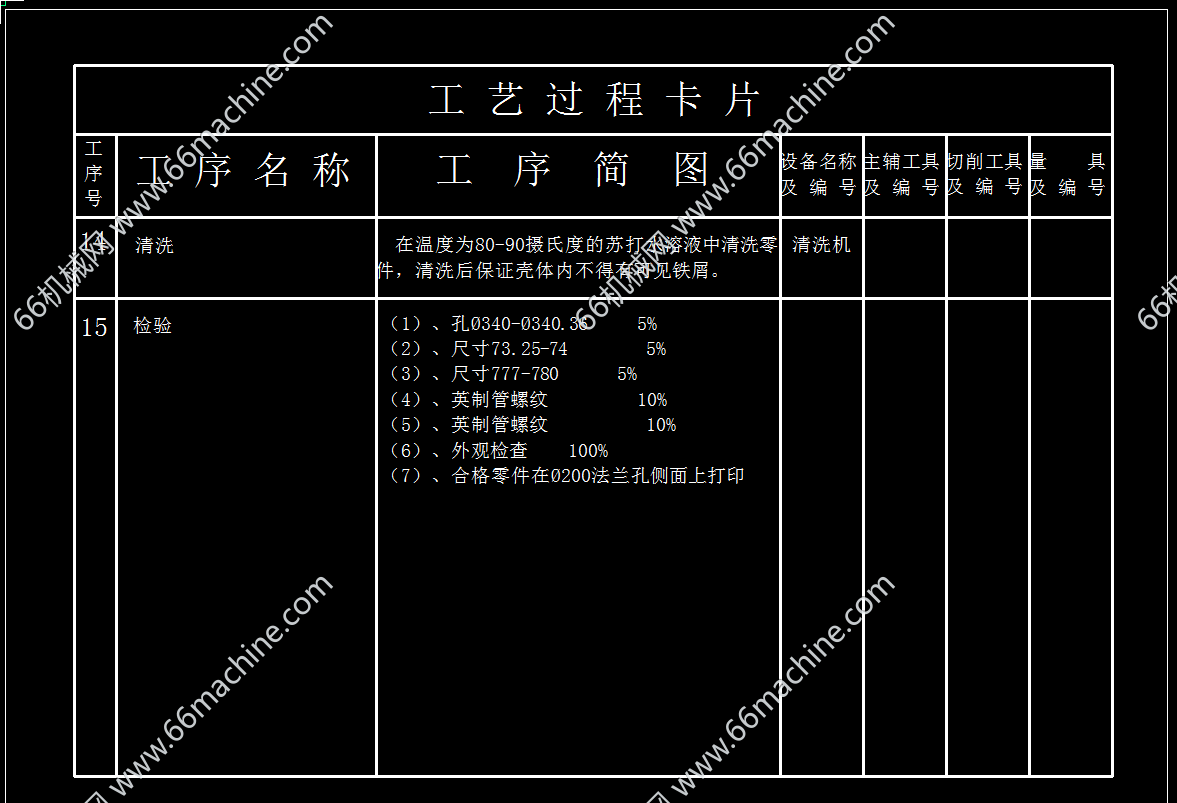

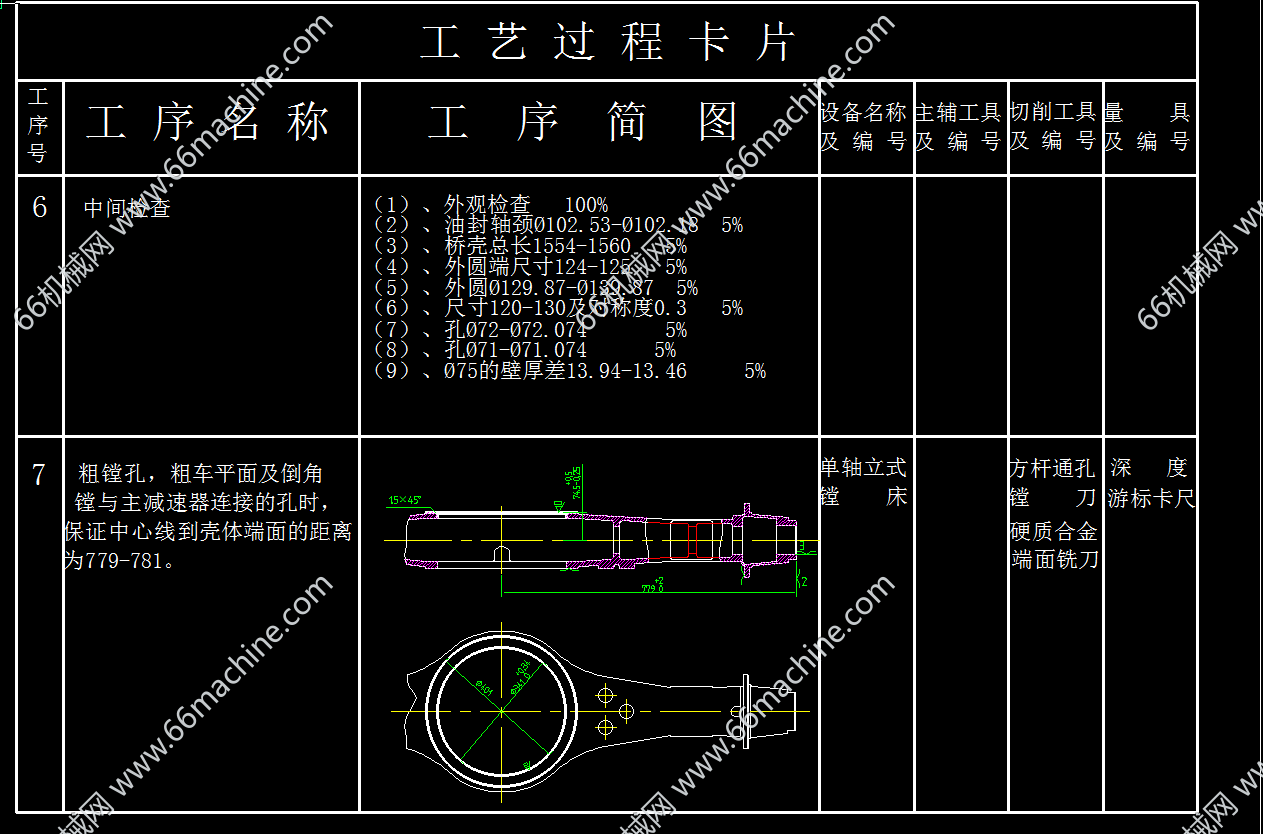

分享的资料为 后桥壳体工艺气动钻孔夹具设计。资料为cad和ug软件绘制。其资料主要是对汽车后桥壳体进行2 3d图纸设计，及工艺路线编制分和气动组合钻床夹具设计，资料的最大亮点在于对汽车壳体的气动夹具设计，改变以往采用手动夹紧的方式，调整为气缸的方式 欢迎下载学习
机械研习社
图纸ID: 259721482006044027
图纸格式：db、dwg、png、exb、doc
图纸版本：AutoCAD2012
文件大小：2.50MB
所需积分：30机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
