机械加工工艺及工艺设备（钻孔和铣槽两套夹具）
发布时间：2025-03-19
-
-
-
机 械 加 工 工 序 卡.png
-
-
-
-
-
-

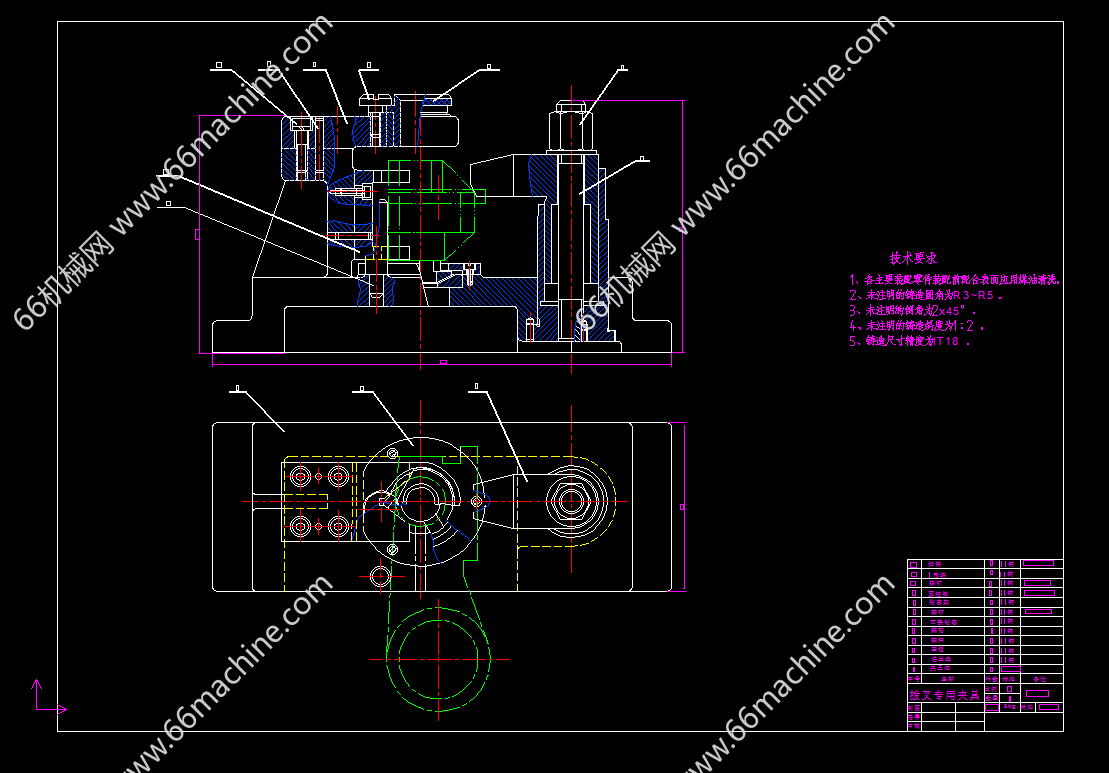

图纸描述
车床拨叉零件的机械加工工艺及工艺设备，题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的φ25孔与操纵机构相连，二下方的φ60半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。
