车床XY轴丝杠移动装置3D+CAD总图

发布时间：2024-10-12
图纸描述

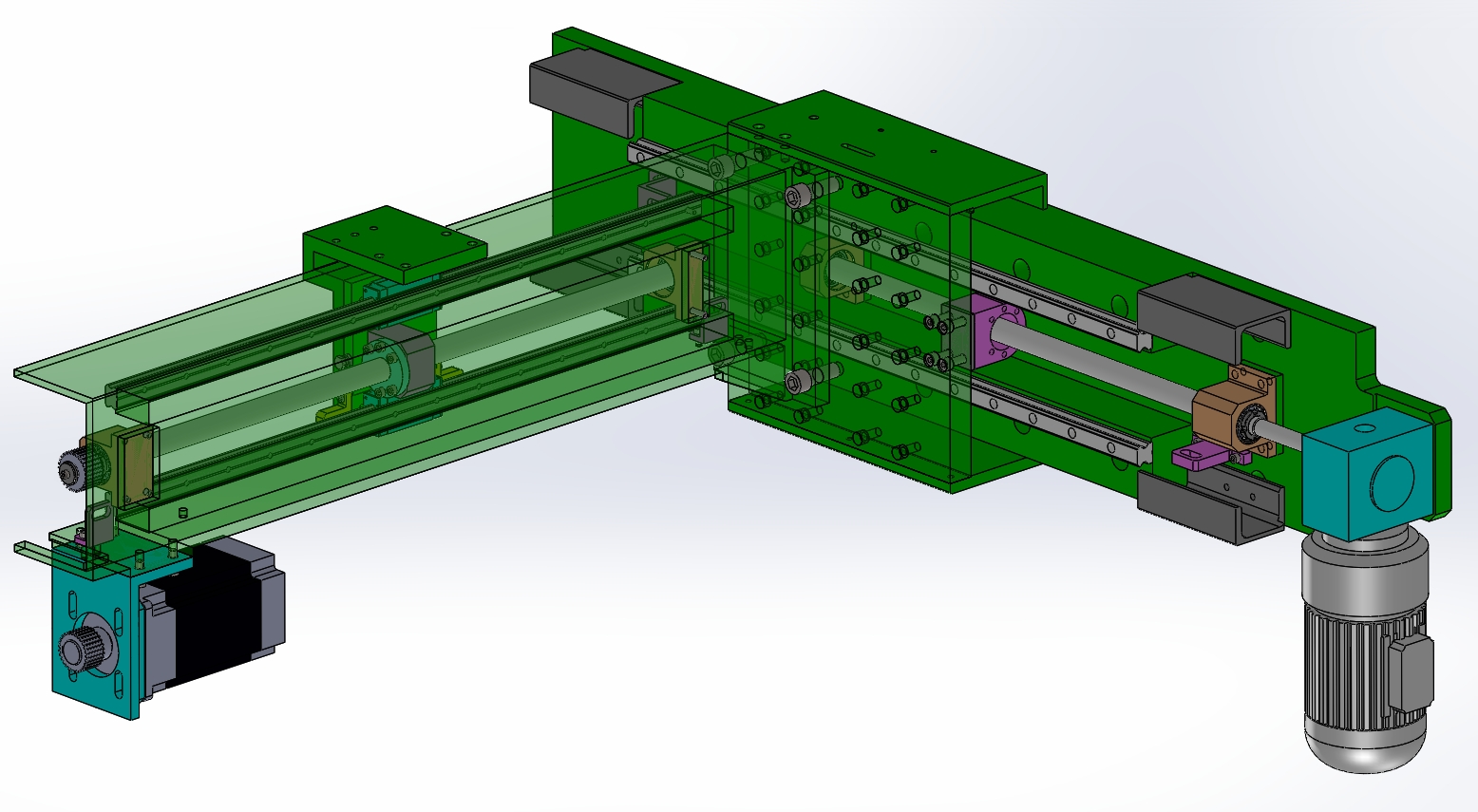

本资料为车床XY轴丝杠移动装置，车床工作台Y方向采用带轮连接,X方向采用直接传动方式，电机通过刚性联轴器与滚珠丝杠联结。结构紧凑，传动效率高。丝杠转速与转矩输出完全与电机的输出特性一致。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 11 份
    图纸参数

    图纸ID: 96388294492952441

    图纸格式：SLDASM、SLDPRT、sldprt、dwg

    图纸版本：Solidworks2014

    文件大小：15.35MB

    所需积分：25机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
