图纸描述

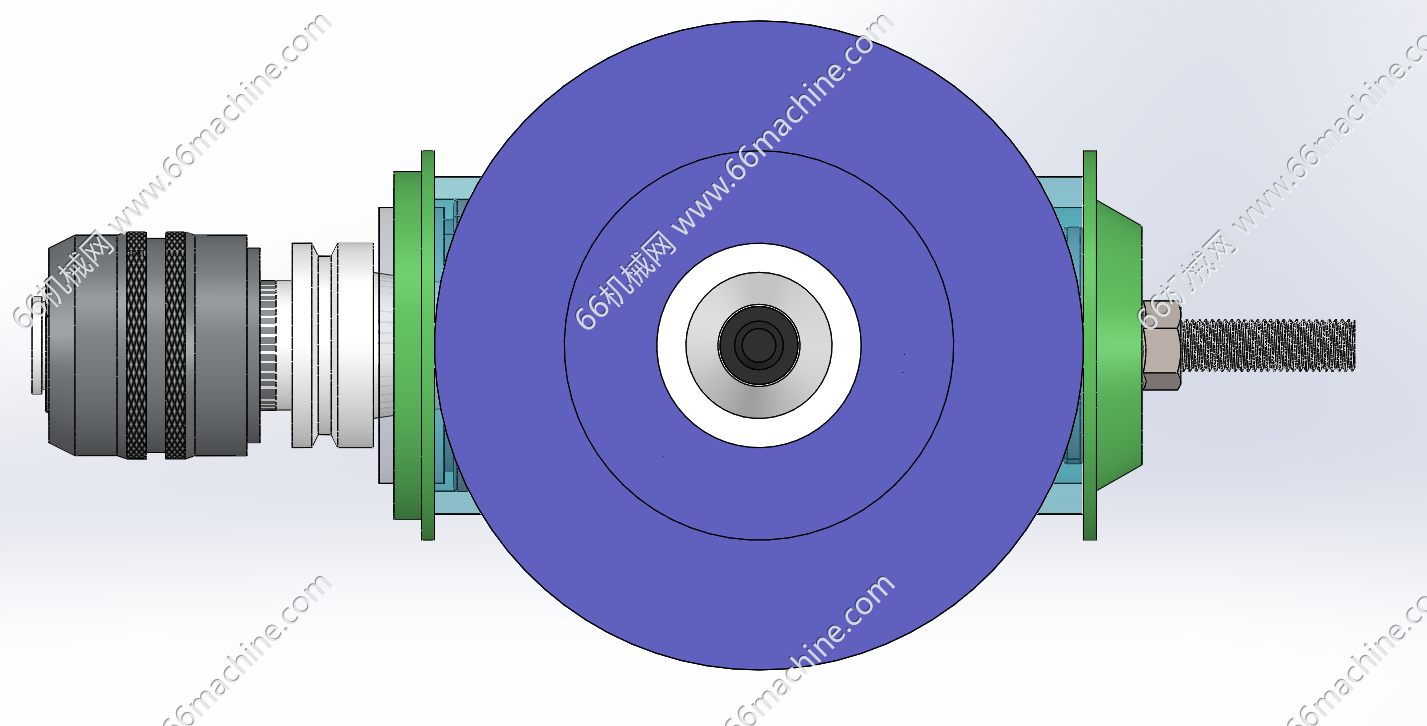

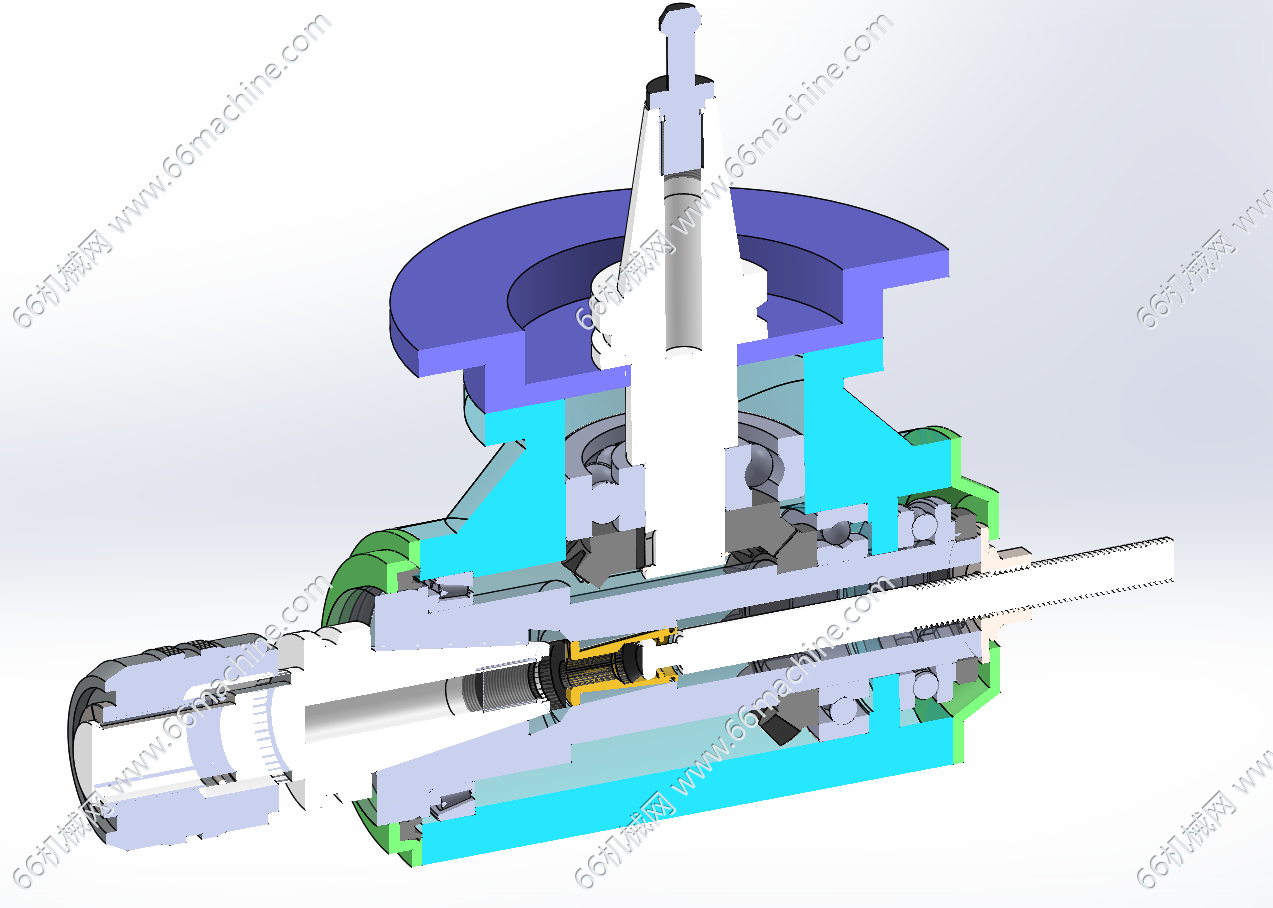

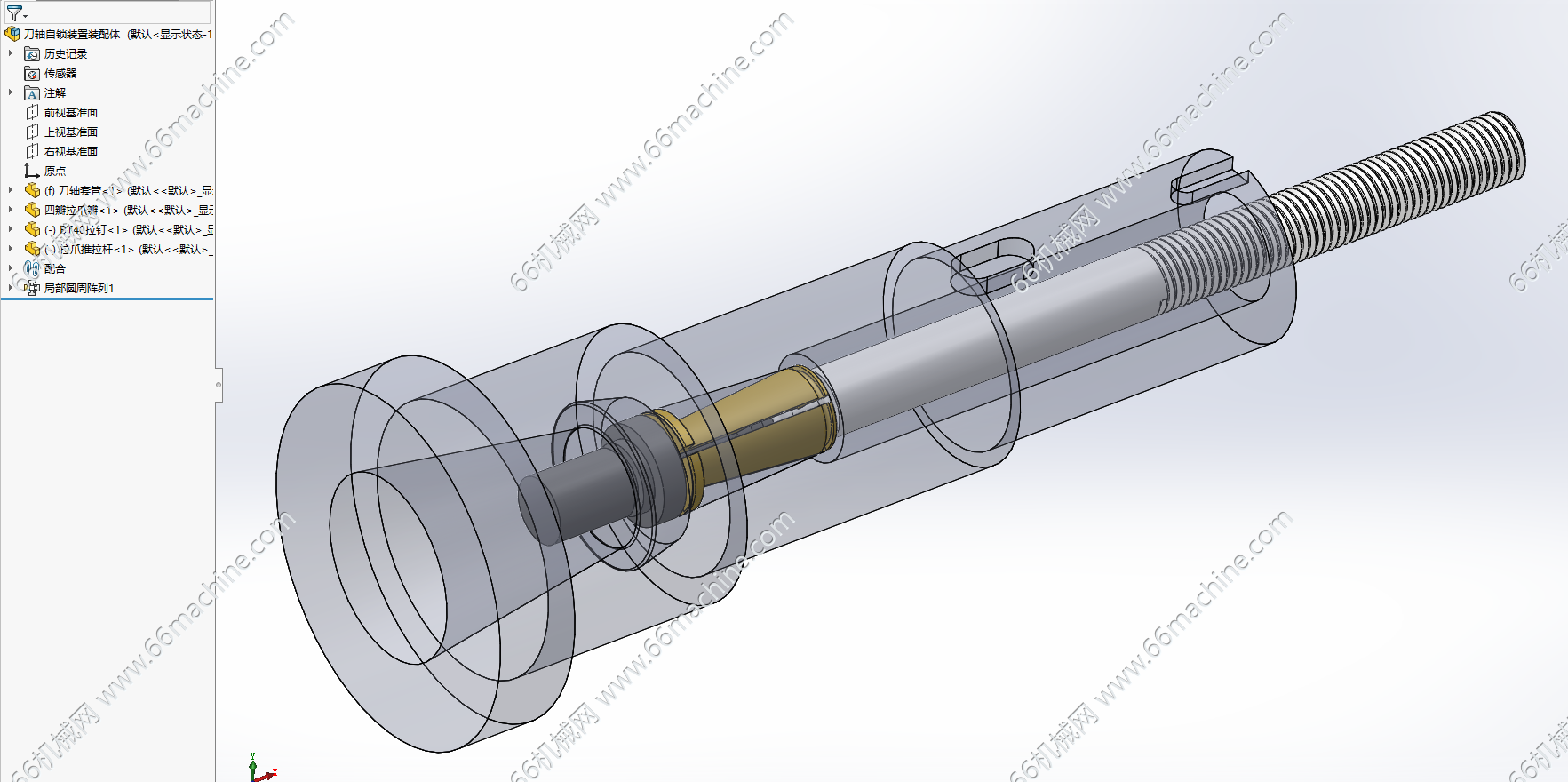

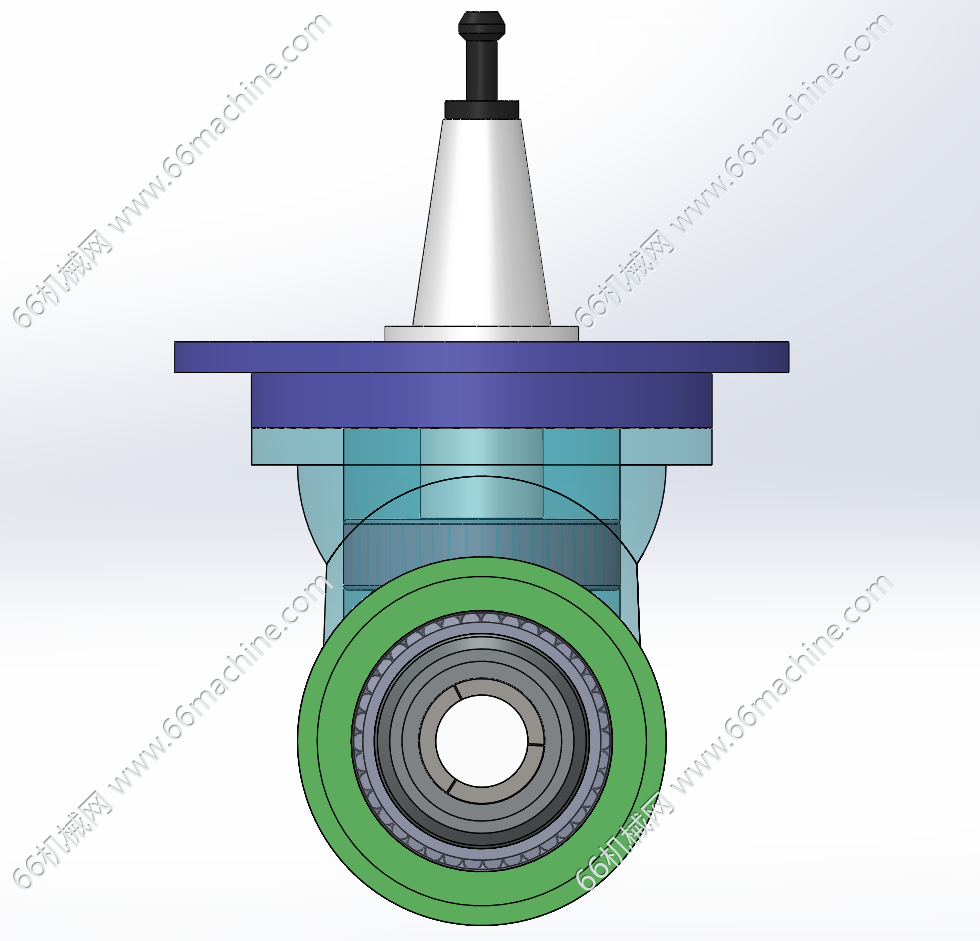

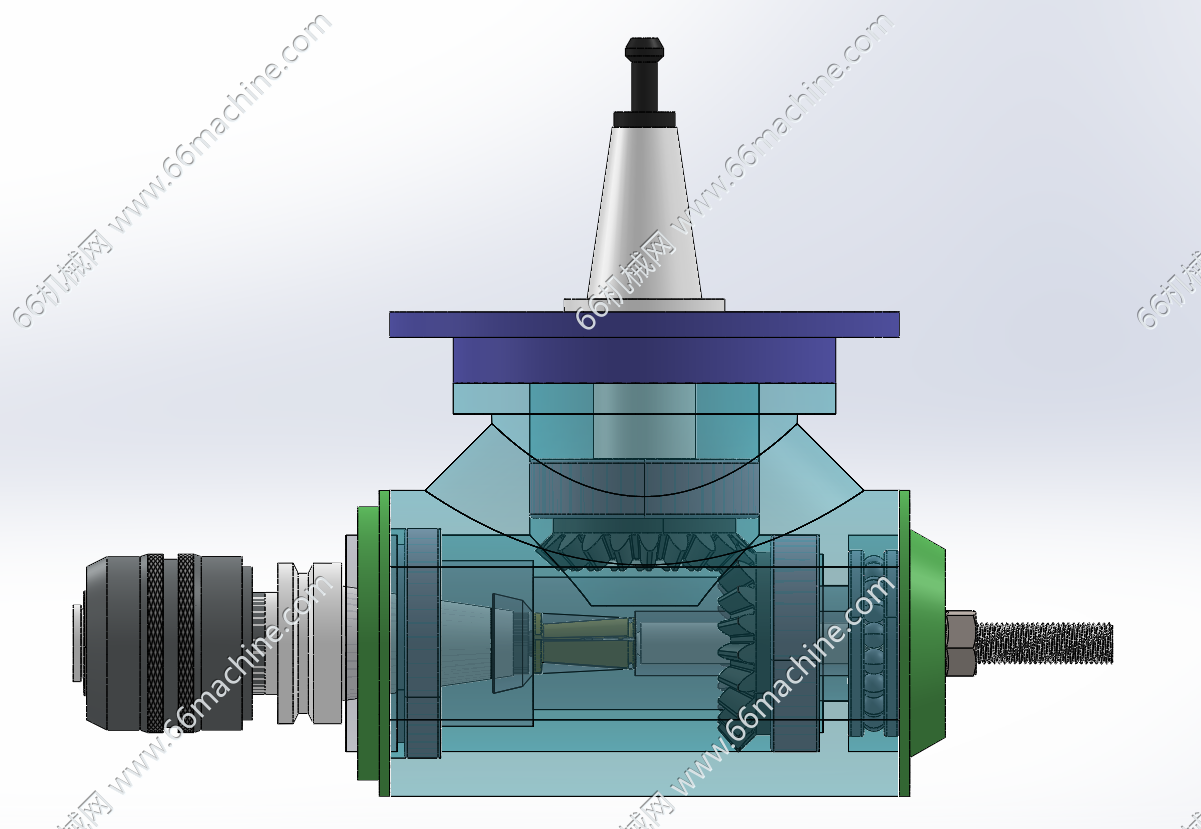

该装置为加工中心侧铣头，采用锥齿轮实现动力换向传动，集成刀轴自锁装置，内部配置圆锥滚子轴承、深沟球轴承、推力球轴承等多组轴承组件，搭配密封件与锁紧螺母，通过BT40锥柄与机床主轴快速对接，将主轴竖直动力转换为水平方向输出；刀轴自锁装置可在停机时锁定刀轴，防止刀具意外转动，保障加工安全，适用于加工中心侧铣、多面加工，拓展机床加工维度，减少工件多次装夹。
