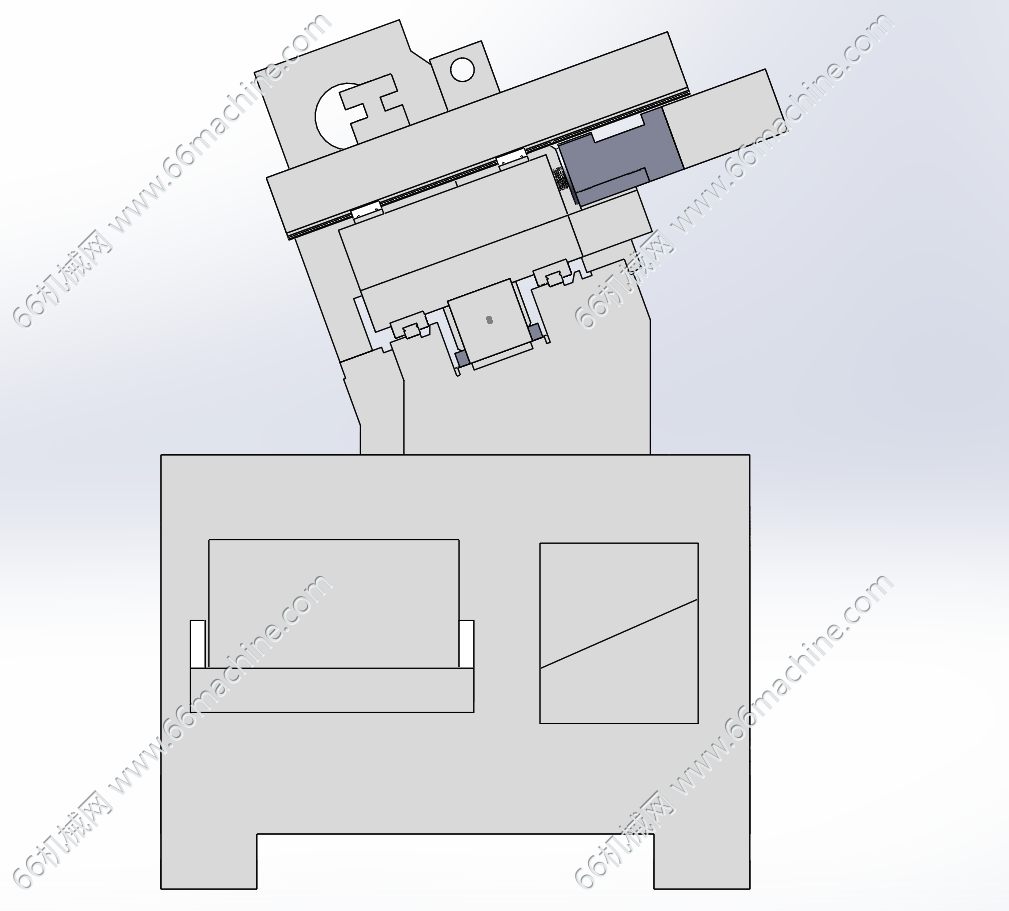

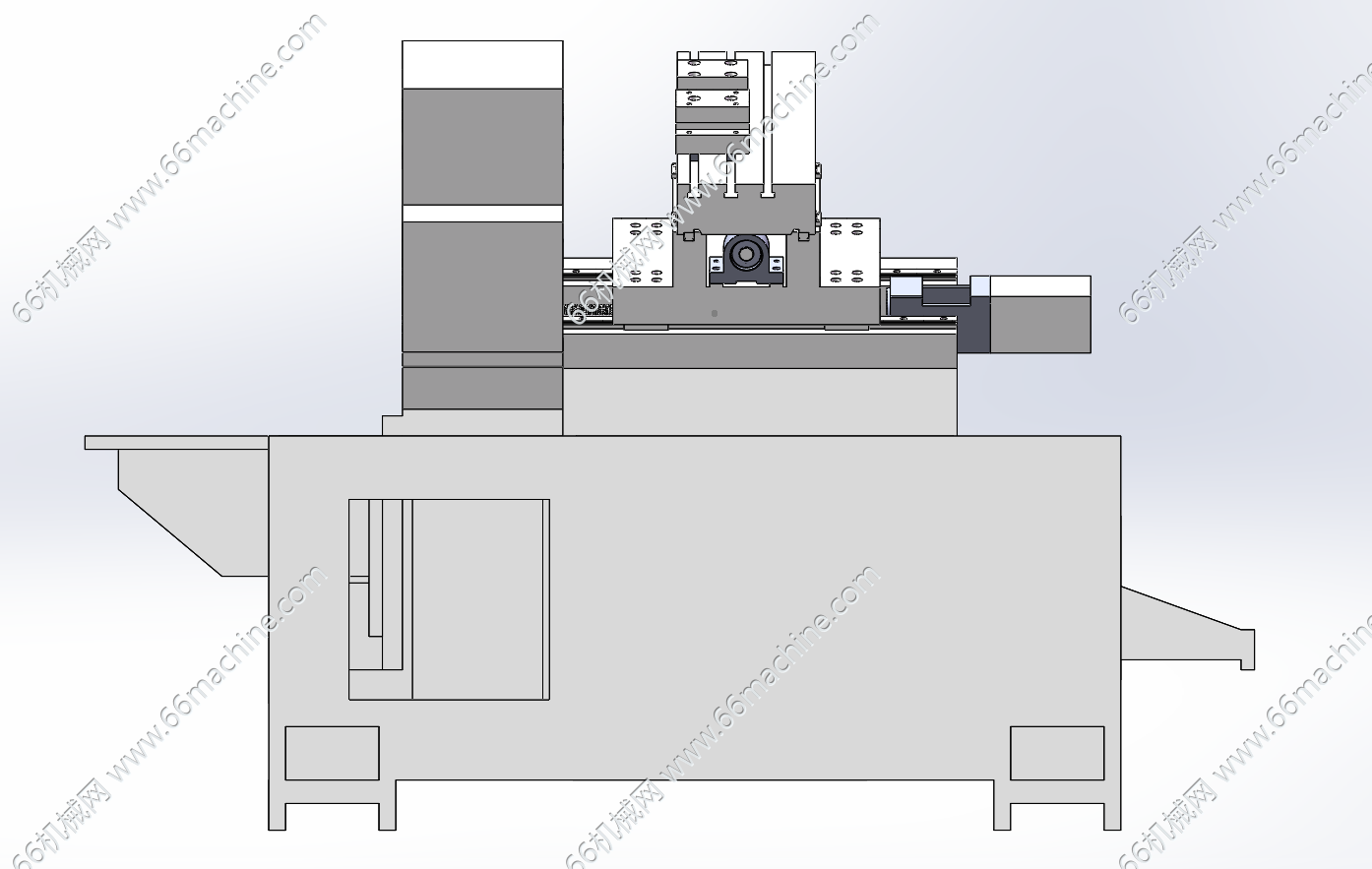

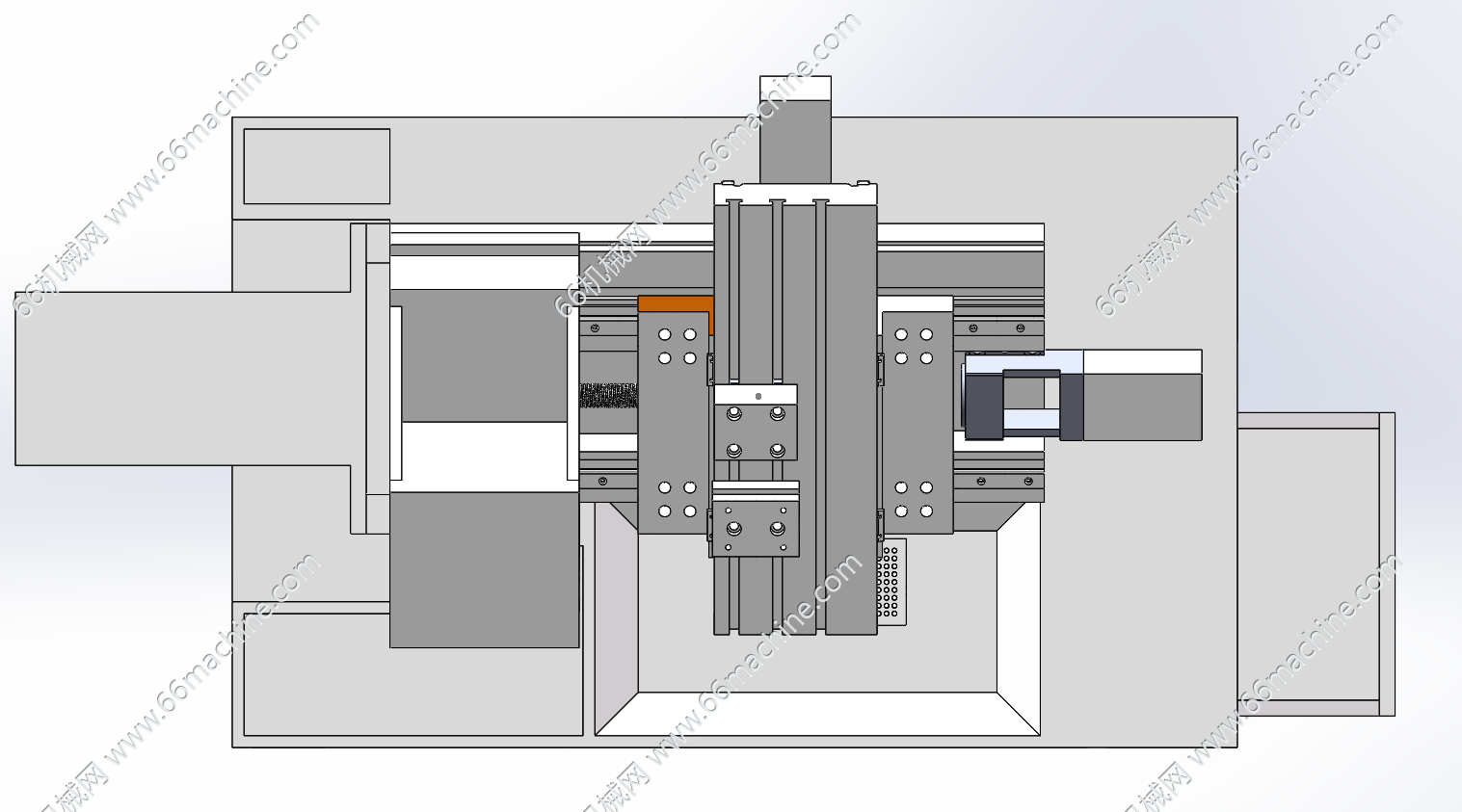

该模型为斜床身数控车床，整体采用斜置床身结构，铸件底座刚性强、排屑顺畅；主轴单元布置在床身左上侧，刀塔/滑台总成沿斜向线性导轨做X、Z轴伺服进给运动，可搭载多组刀具完成车削加工；下部箱体为机床底座，预留电气柜、冷却与排屑腔空间，侧面设置检修窗口，适用于轴类、盘类零件的高精度车削，斜床身结构便于铁屑快速滑落，同时提升导轨刚性与加工稳定性。
朝花夕拾啊
图纸ID: 315092070400397650
图纸格式：SLDPRT、SLDASM
图纸版本：Solidworks2018
文件大小：10.43MB
所需积分：30机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
