某企业V16发动机曲轴外缘车铣机床3D+工程图
发布时间：2025-12-11
-
-
-
-
-
-
-
-
-
-
-
图纸描述

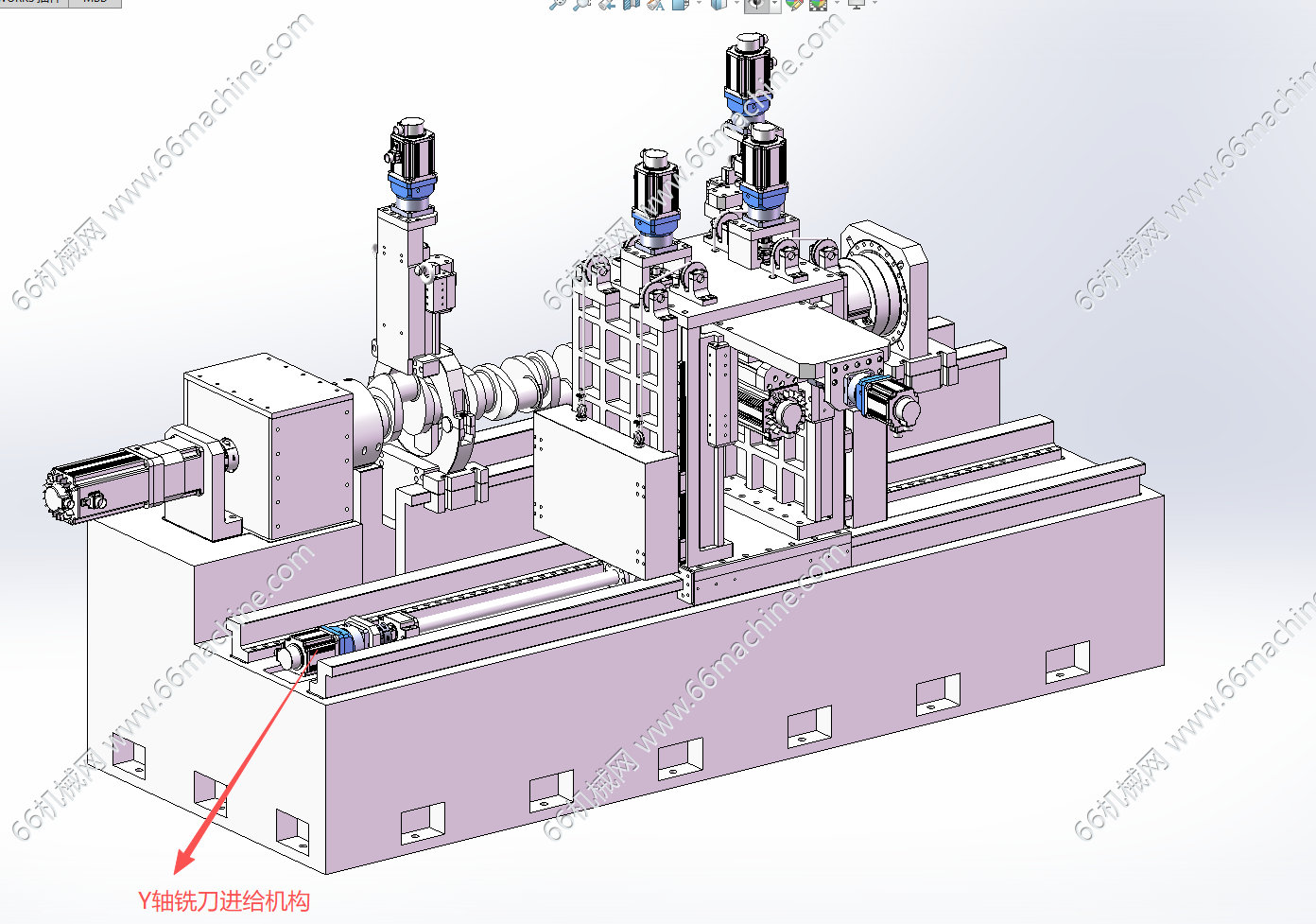

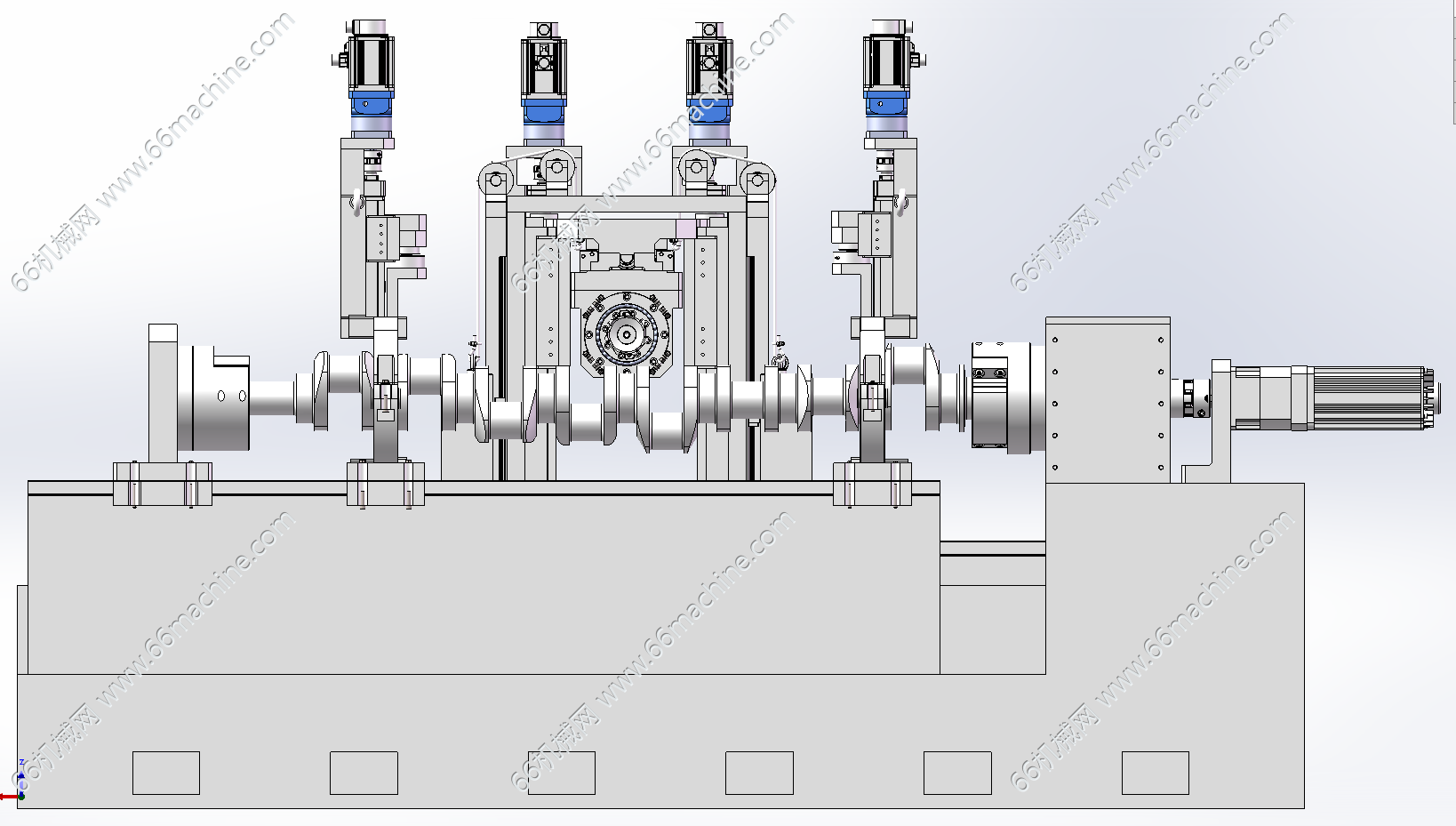

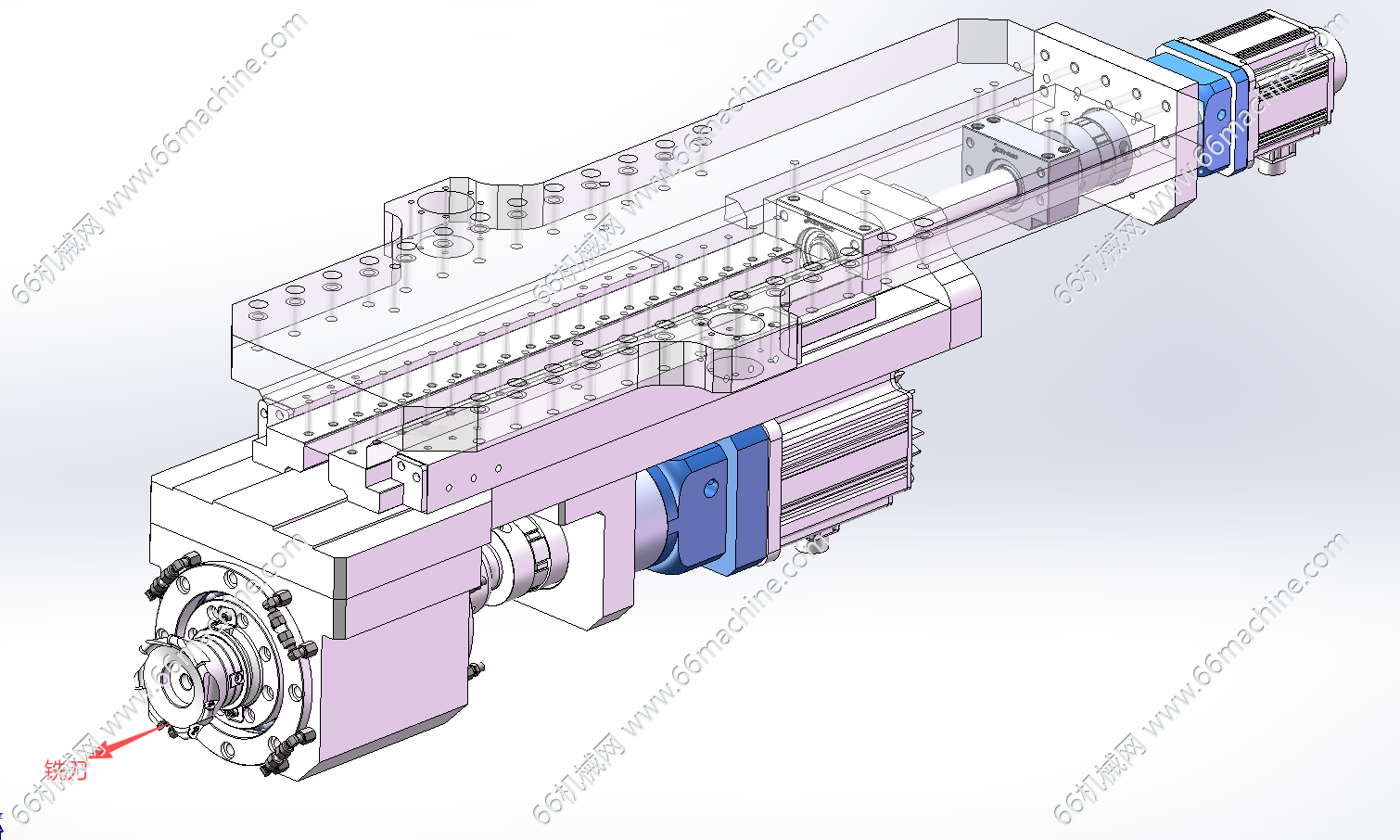

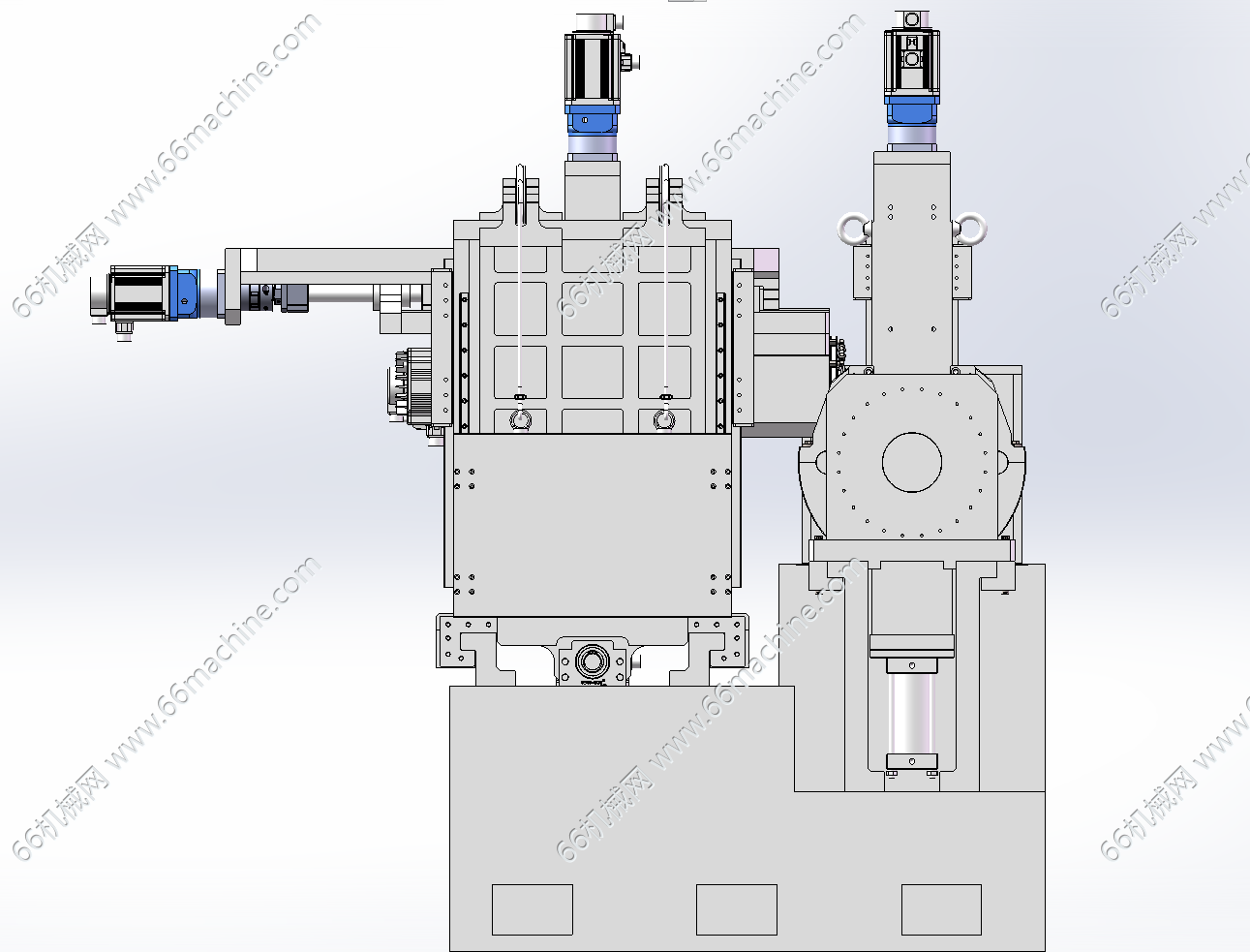

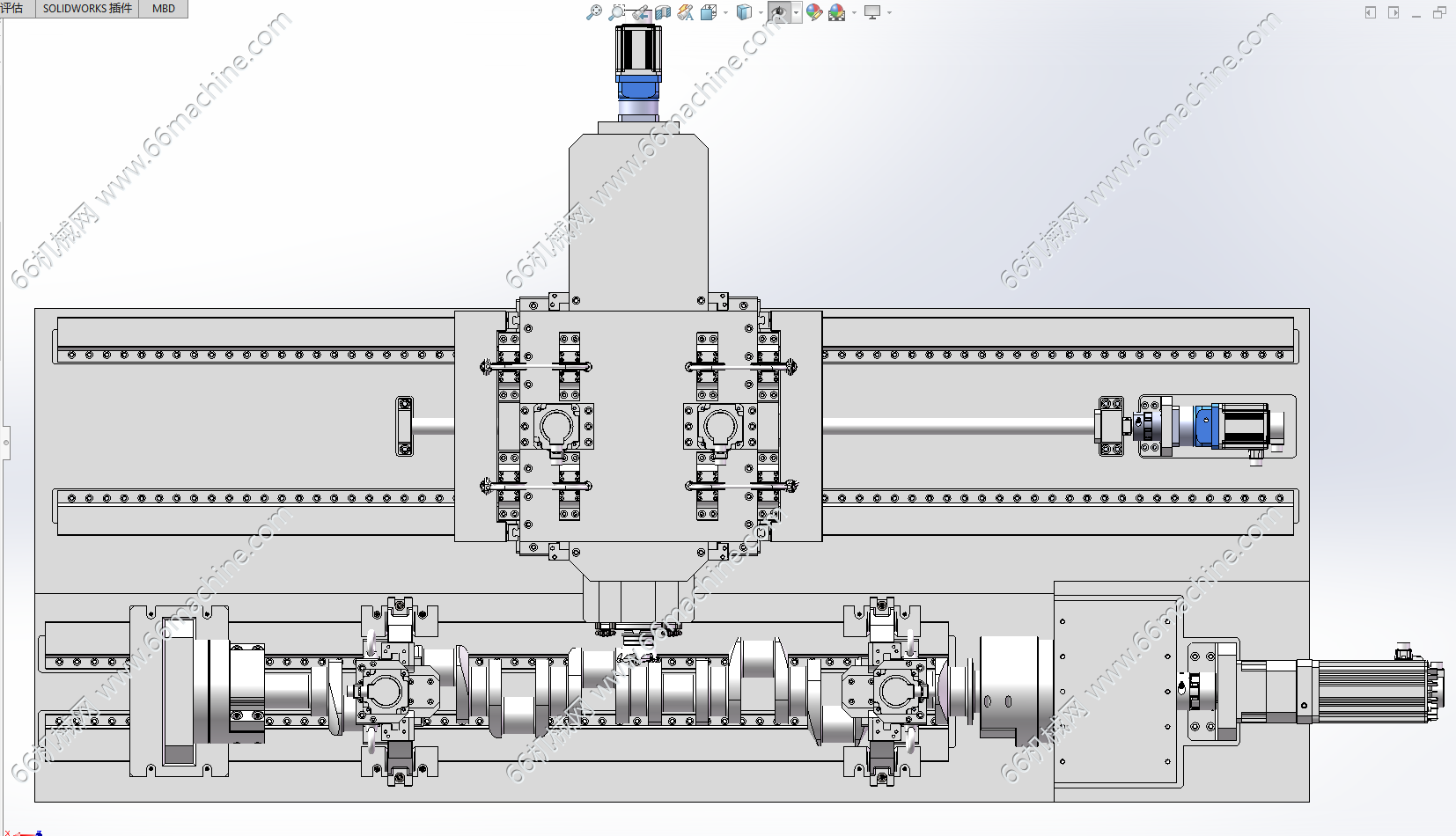

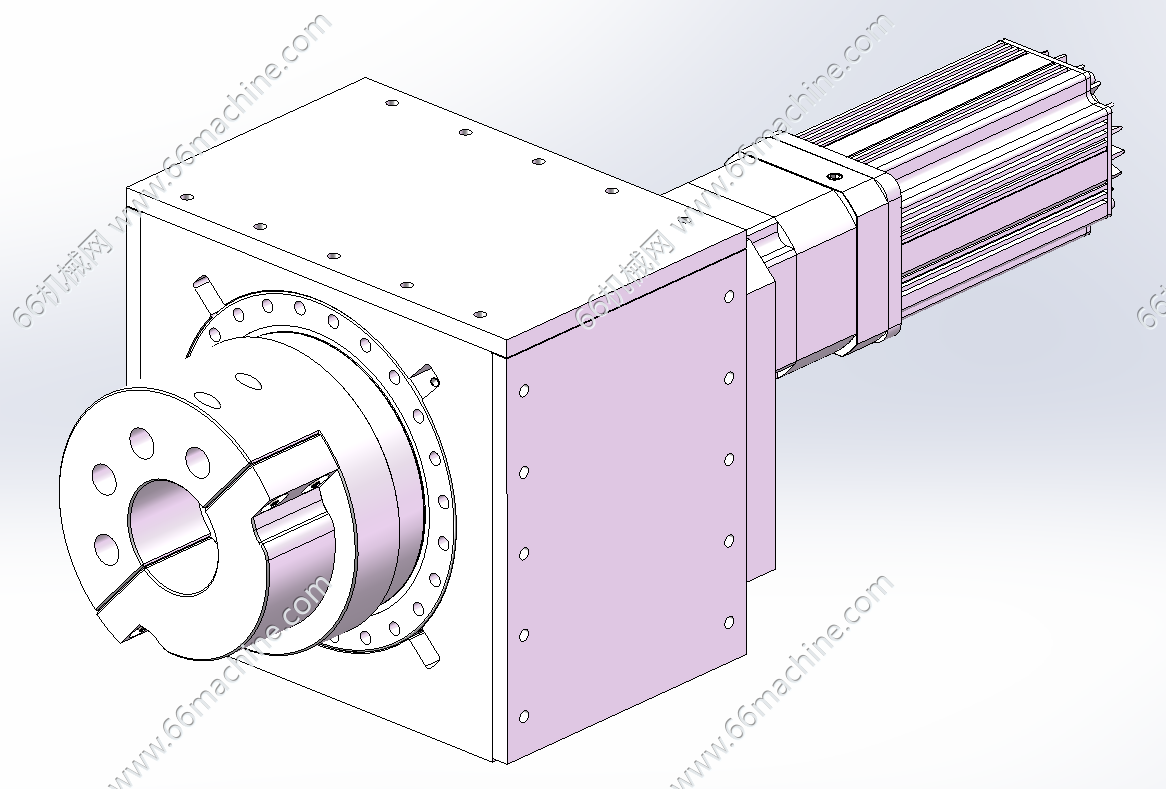

本模型为某企业V16发动机曲轴外缘车铣机床，采用车铣复合形式加工外缘，工件由电机带动旋转，刀具系统可实现X、Y、Z三个方向进给，从而实现曲轴外缘整体加工。设备采用丝杠配硬轨保证运行平稳个刚性，底座采用铸件提供稳定基础。本模型为专业人员设计，仅供专业技术人员参考学习之用！
