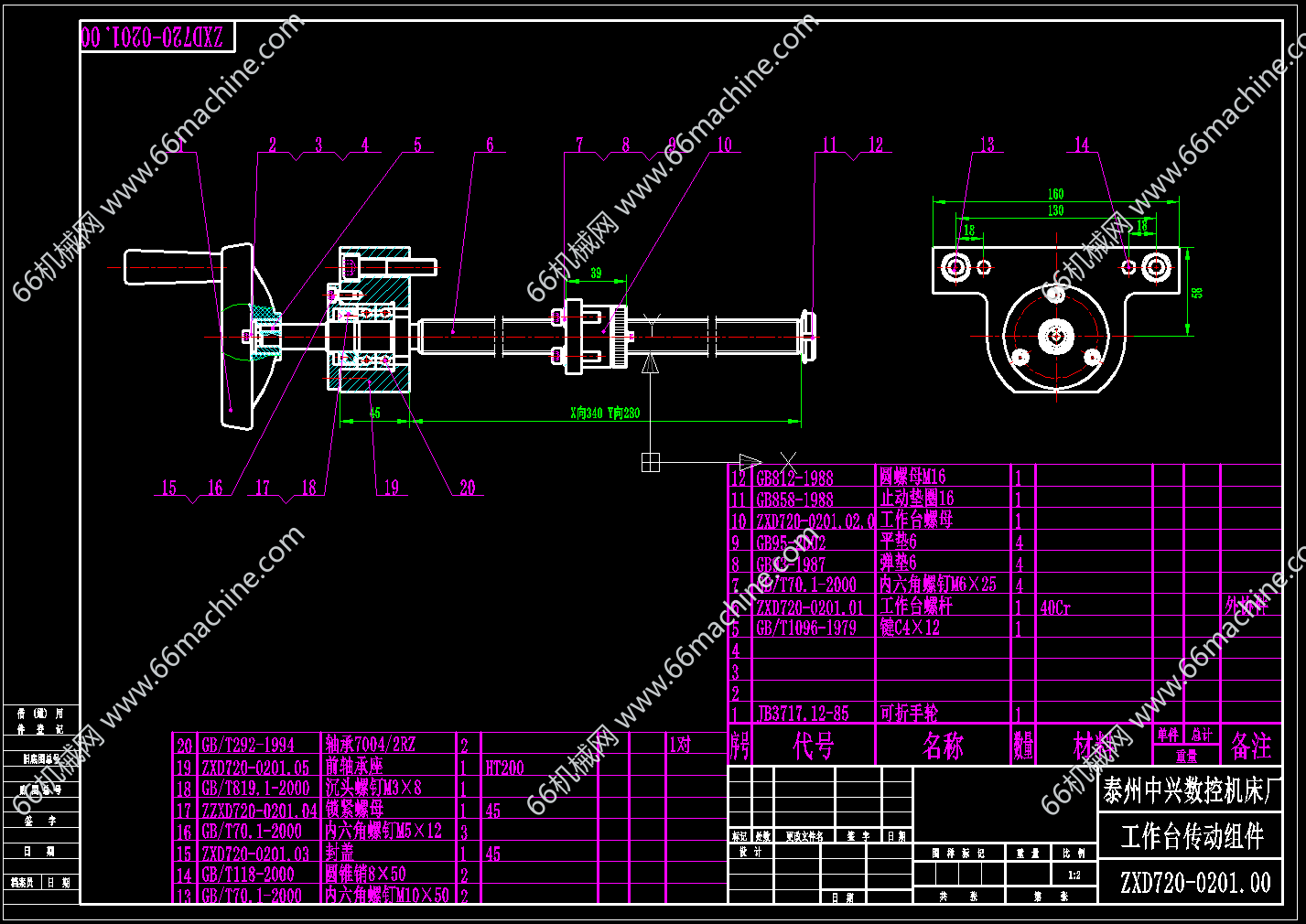

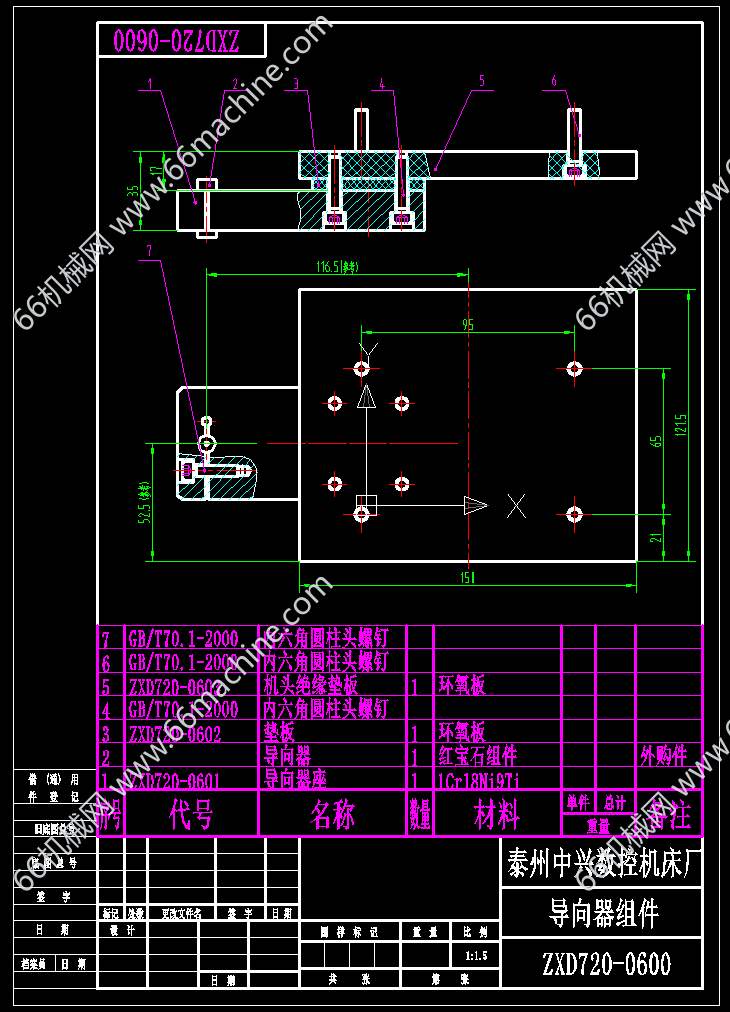

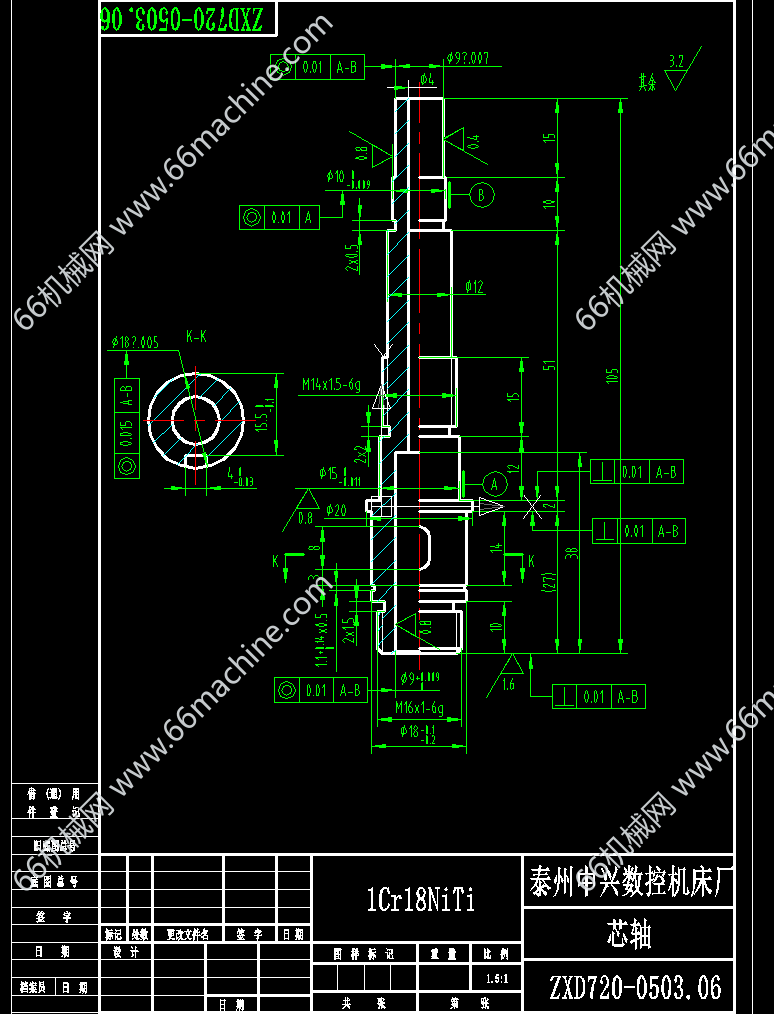

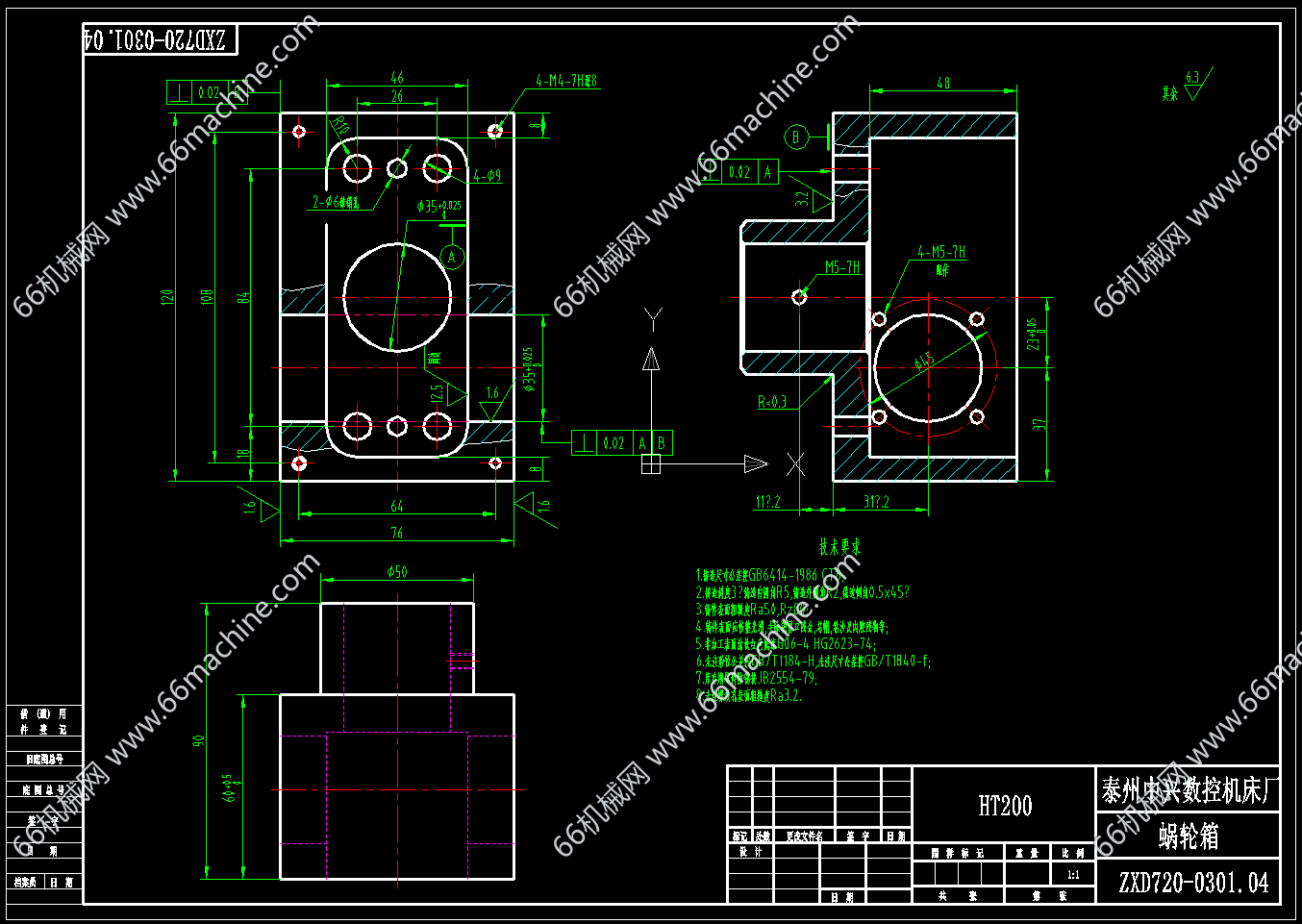

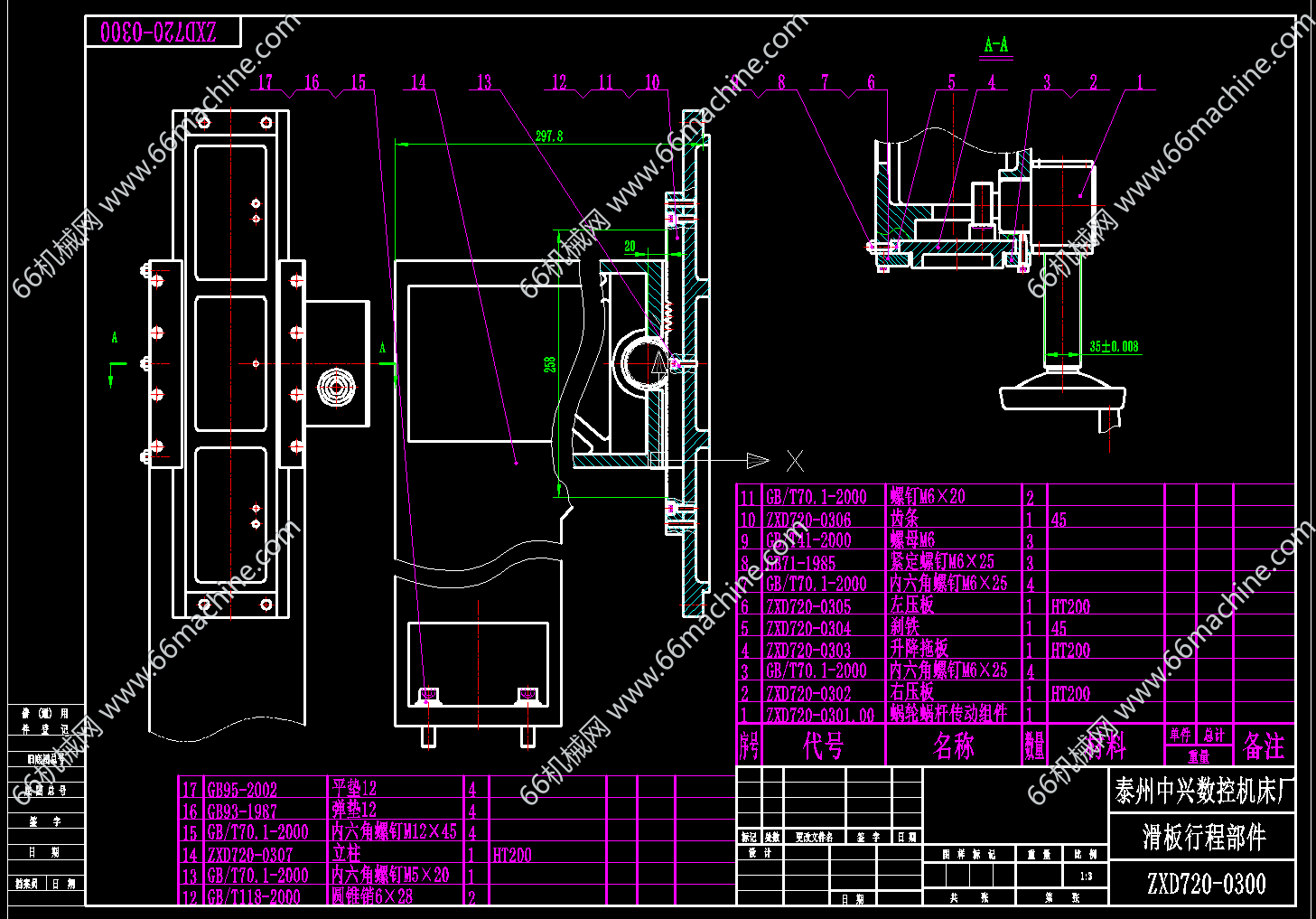

本套图纸为某企业电火花高速穿孔机（打孔机），属于电火花加工又称放电加工机床的一种。 别名：小孔机、打孔机、穿孔机 和快走丝、中走丝、慢走丝、电火花成型机和电火花内孔、外圆磨床一样都是电火花加工机床。 工作原理：利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。与电火花线切割机床、成型机不同的是，它电脉冲的电极是空心铜棒。介质从铜棒孔穿过与工件发生放电，腐蚀金属达到穿孔的目的，用于加工超硬钢材、硬质合金、铜、铝及任何可导电性物质的细孔。 特点： 1. 采用细管Φ0.3-3.0电极，管内冲入高压水基工作液 2. 细管电极旋转 3. 穿孔速度很高 4.操作简便，具有穿孔效率高，加工精度高，性能可靠，质量稳定等优点。 用途： 本机床适用于多种金属、超硬导电体材料的切割初始孔、喷嘴孔、滤孔、气孔、群孔等细微孔、超深孔的加工。
