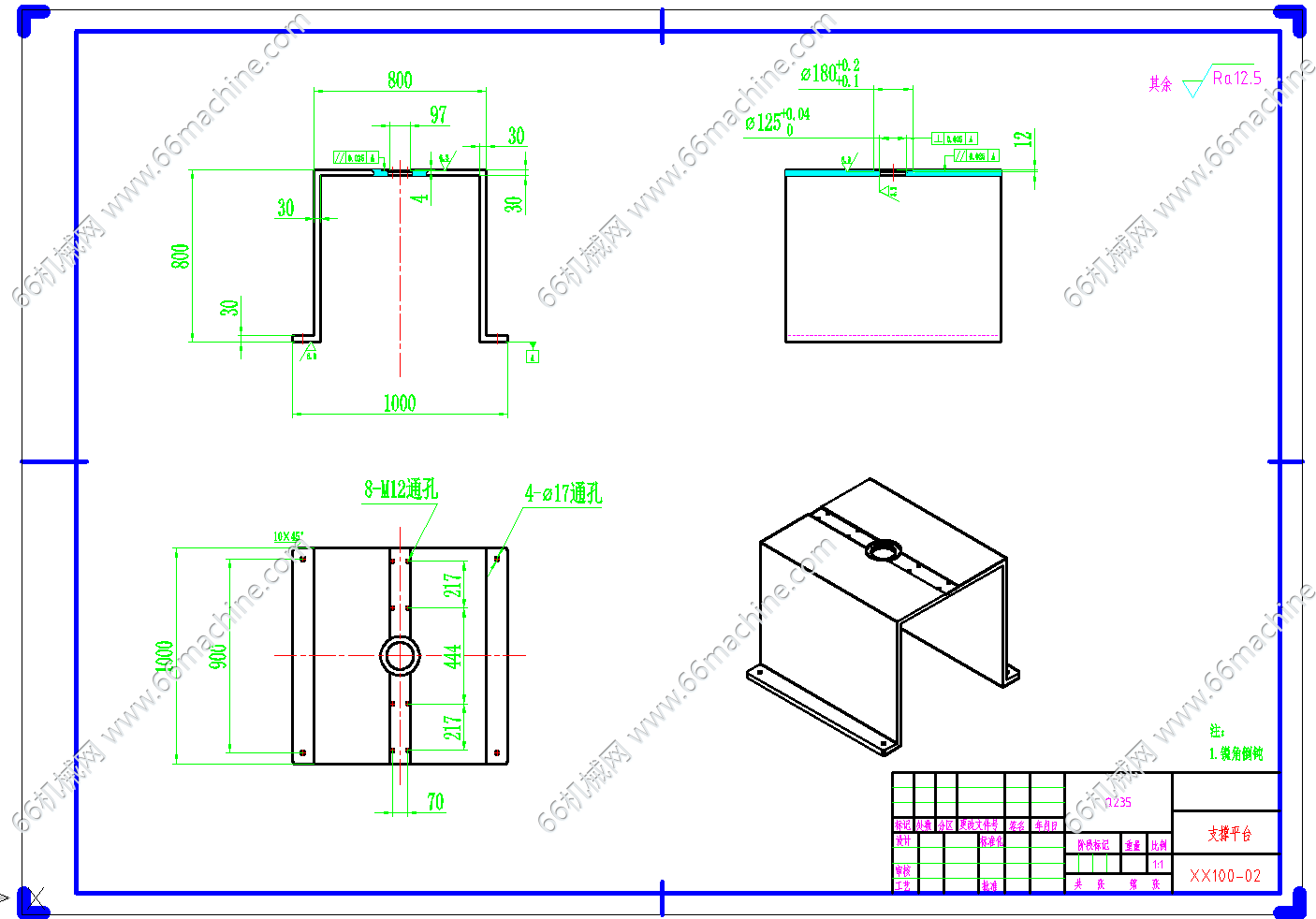

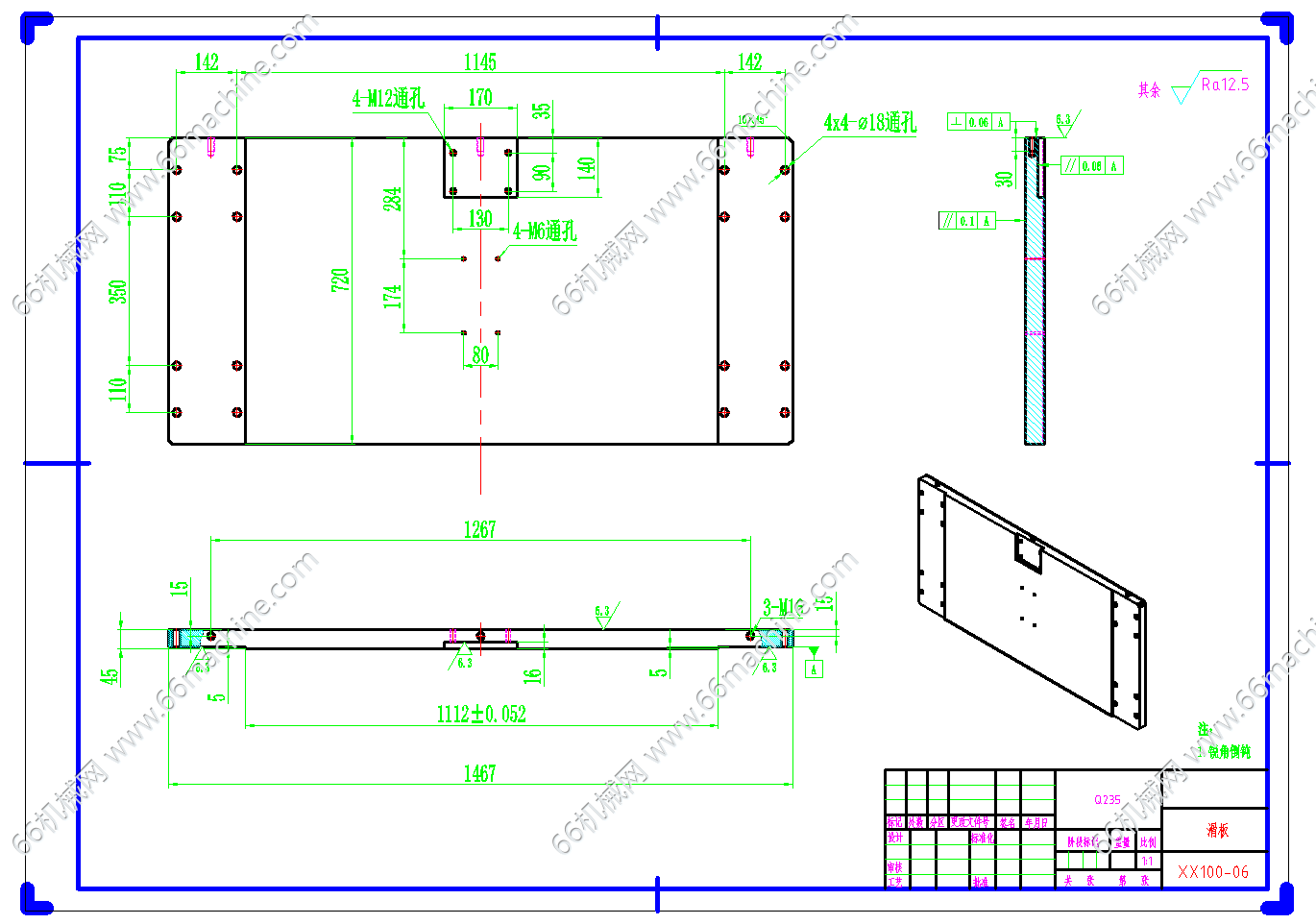

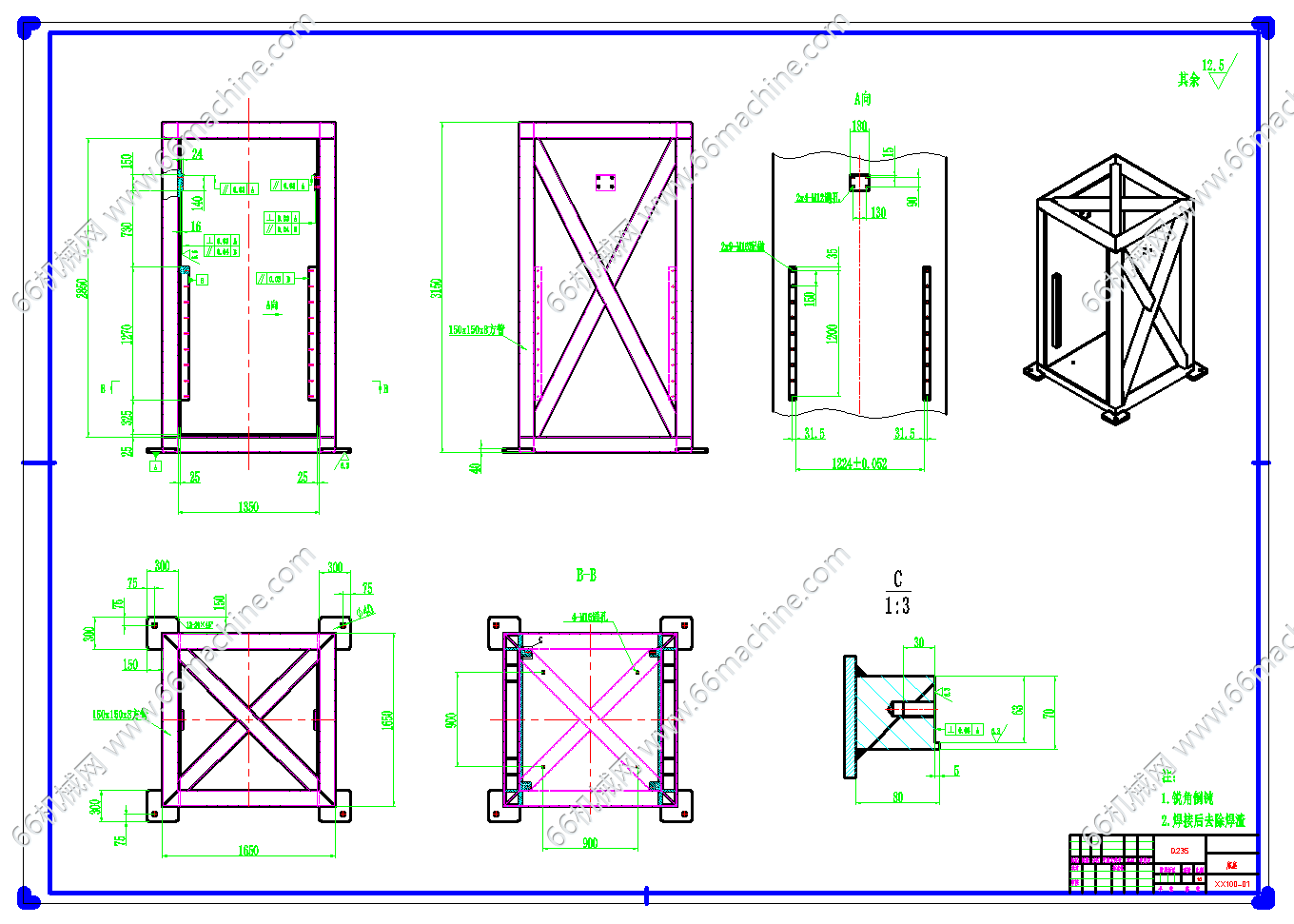

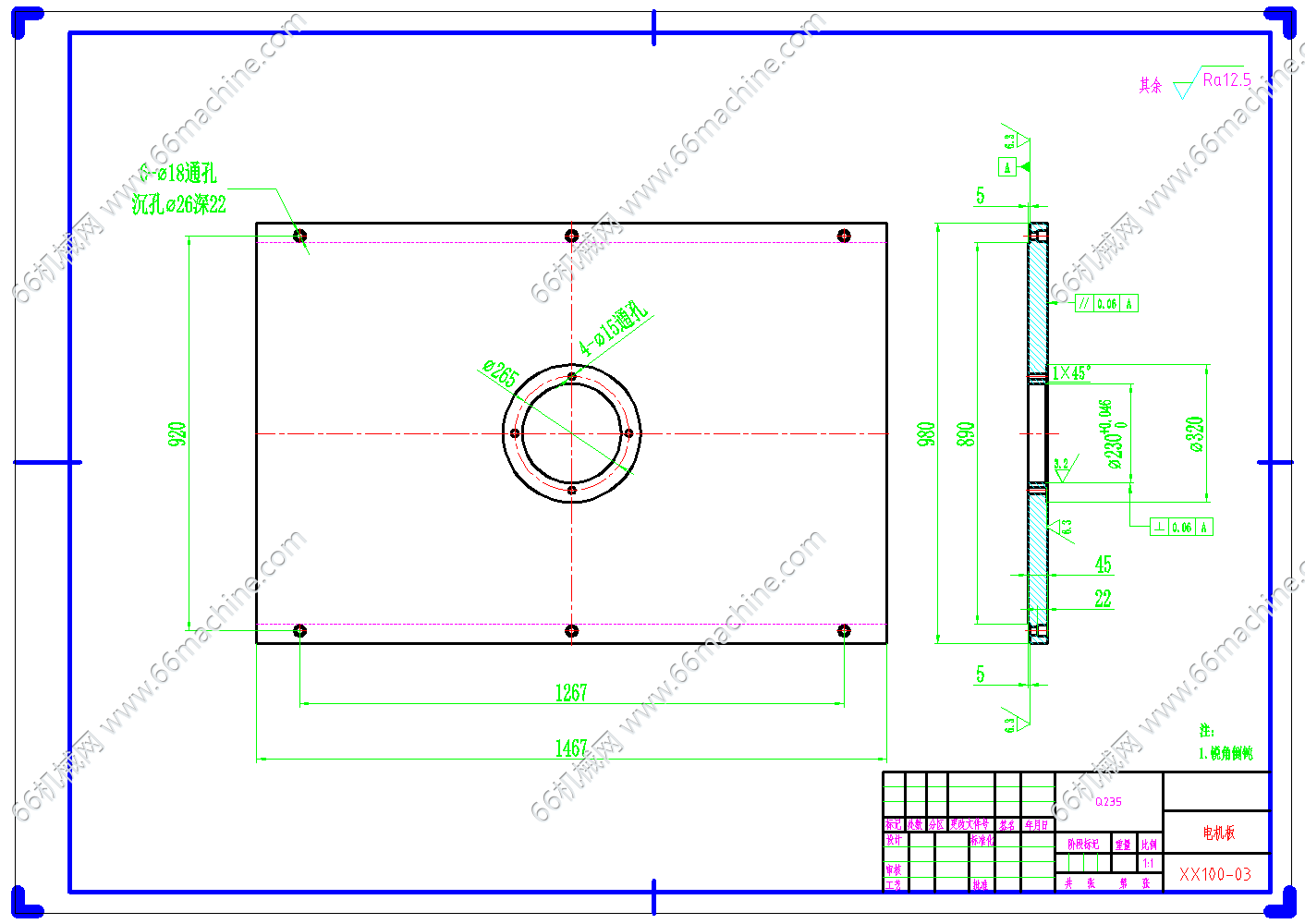

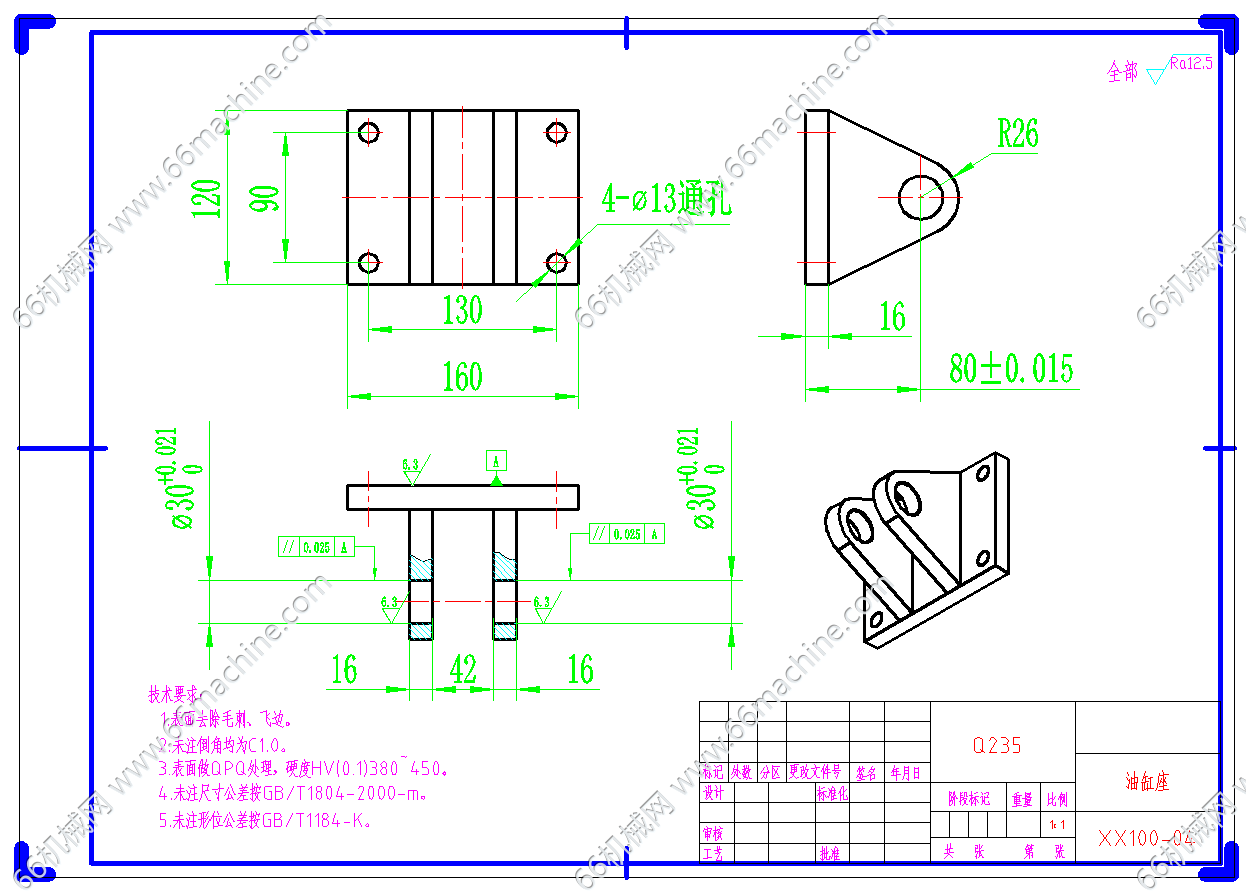

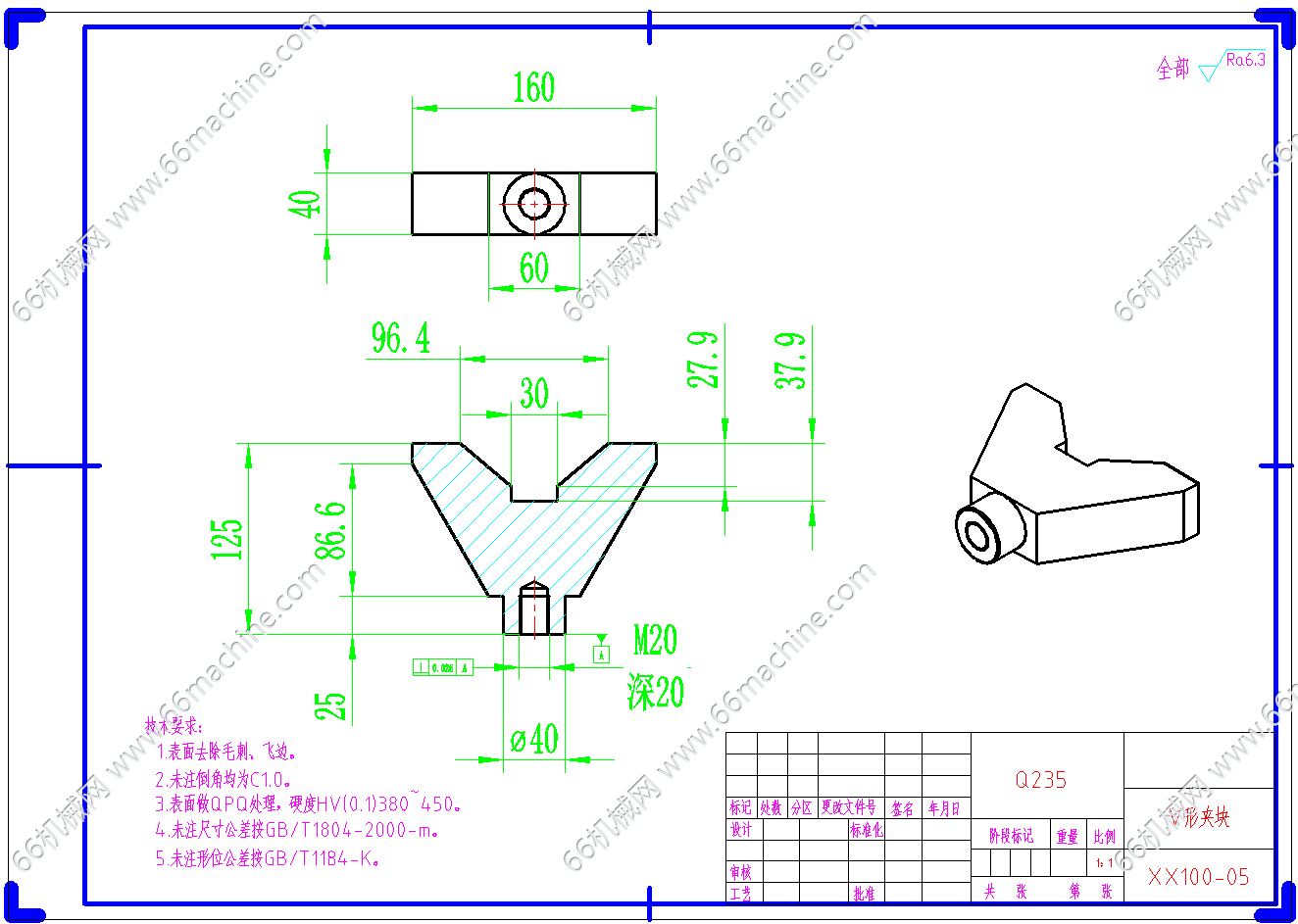

本套图纸为柱件铣孔机，由机架、两侧直线导轨副、液压缸驱动升降滑台、铣削主轴以及下部定位V形夹紧工装组成；圆柱工件在下部工位完成定位压紧，液压缸驱动滑台竖直向下进给，主轴带动刀具完成柱件铣孔作业，适用于各类圆柱的开孔加工。
机械打工人
图纸ID: 315092070392009338
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：2.31MB
所需积分：30机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
