气动升降夹爪（夹持机构）

发布时间：2026-07-24
图纸描述

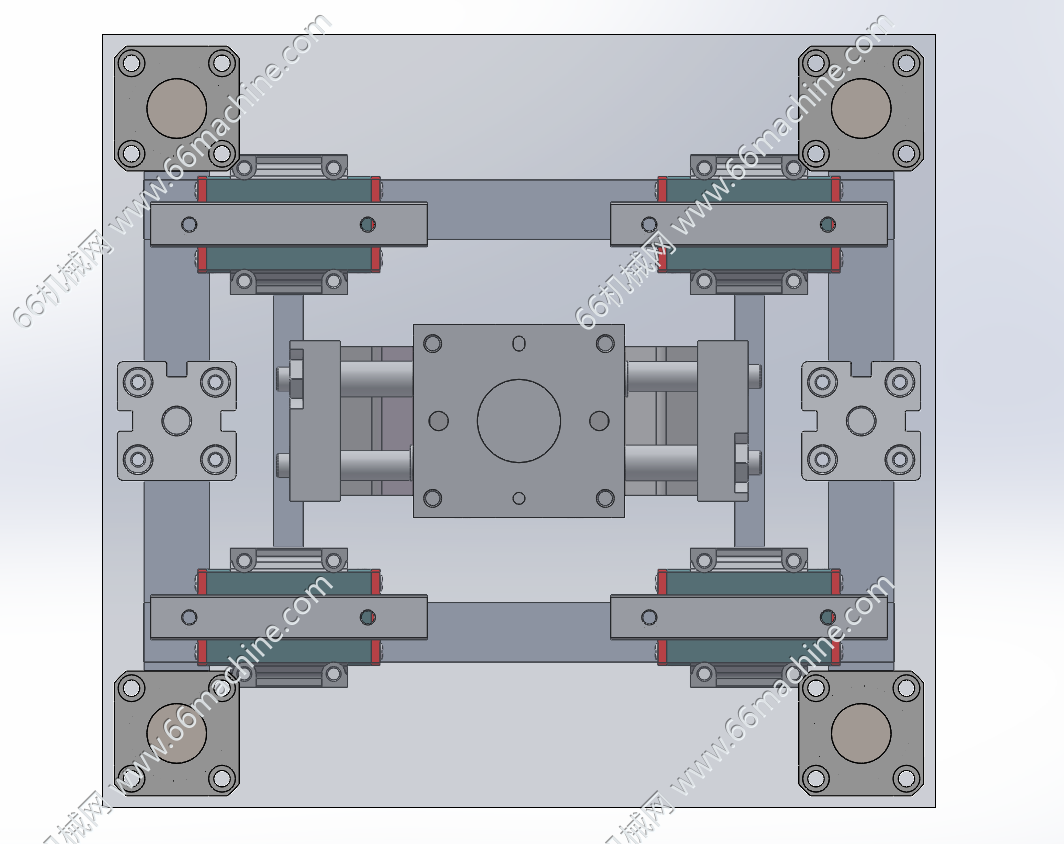

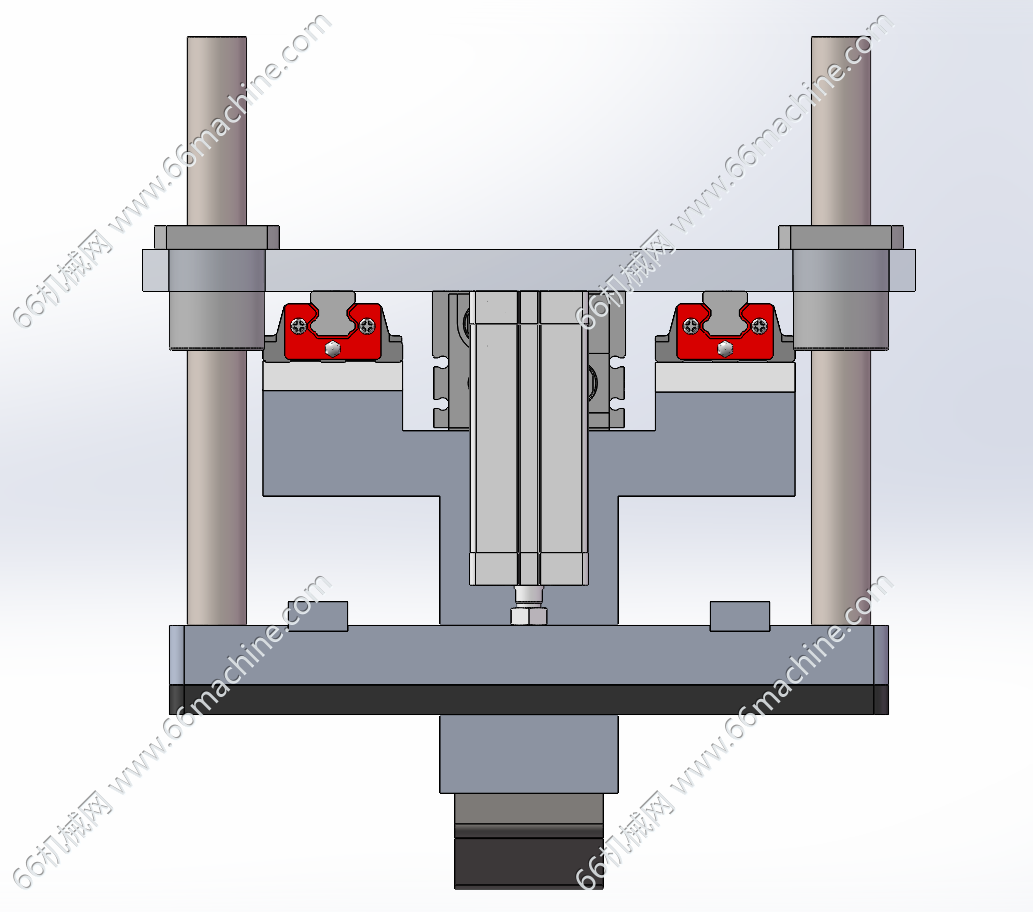

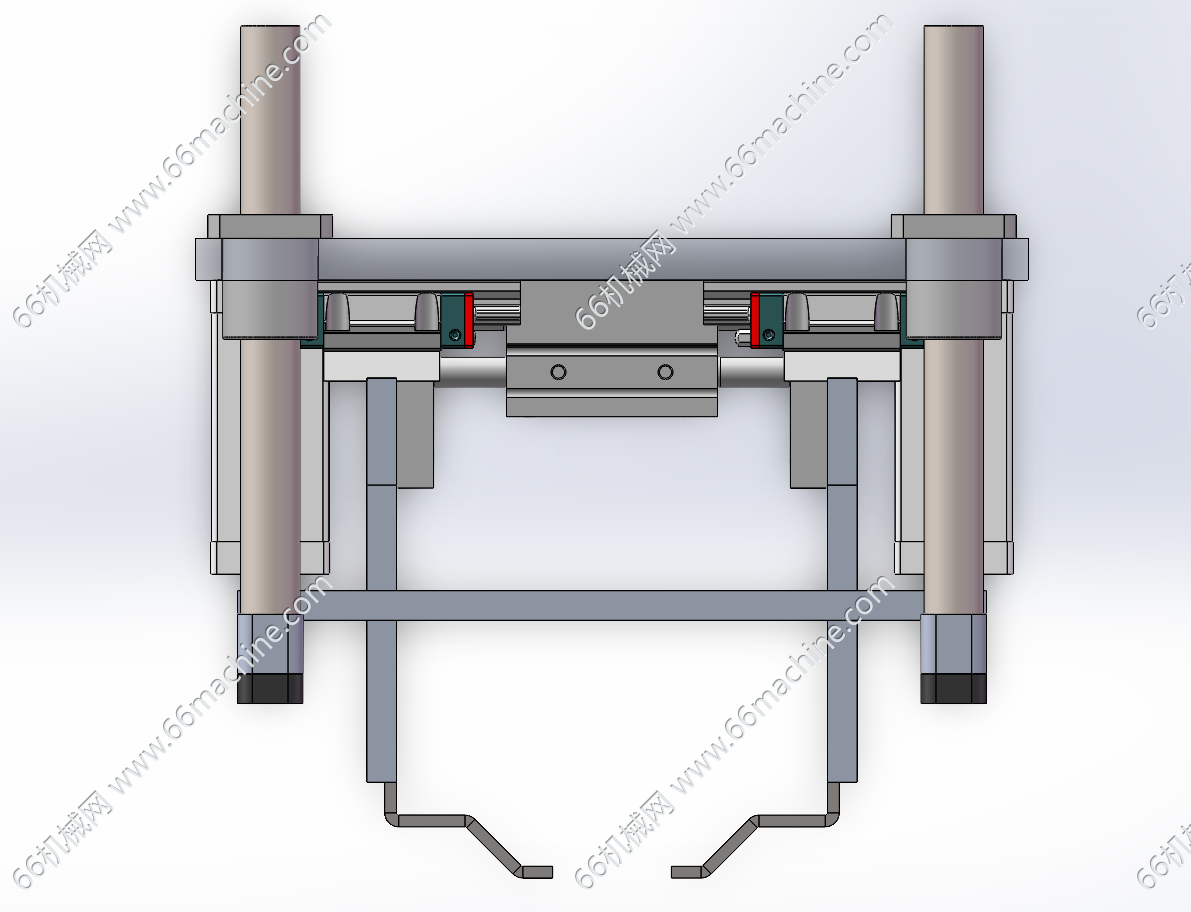

该模型为气动升降夹爪（夹持机构），气缸+四导杆实现精准升降，夹持气缸搭配直线导轨带动底端折弯定制夹爪水平开合以完成工件夹紧与松开，可执行下行—夹紧—抬升—放料—复位，可用于产品的压紧并夹取作业，通用性强！

    机械狗

    机械狗

    查看我的 0 个作品
    机械设计师
    获推荐作品 394 份
    图纸参数

    图纸ID: 315092070400398173

    图纸格式：SLDPRT、SLDASM、stp

    图纸版本：Solidworks2024

    文件大小：3.06MB

    所需积分：15机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
