基于齿轮齿条的圆柱件夹爪（棒料夹具）

发布时间：2026-06-02
图纸描述

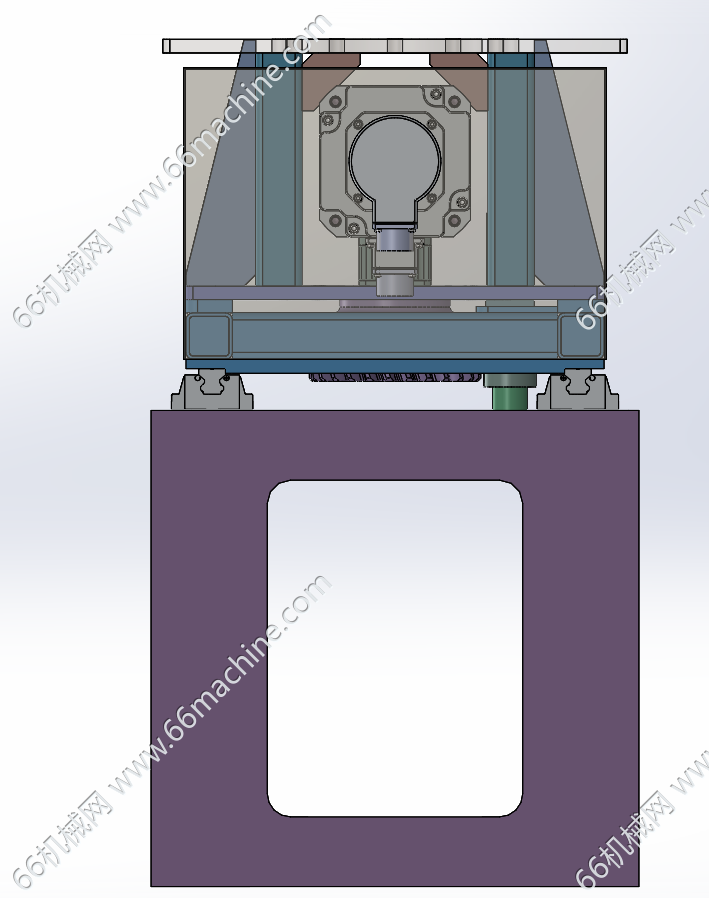

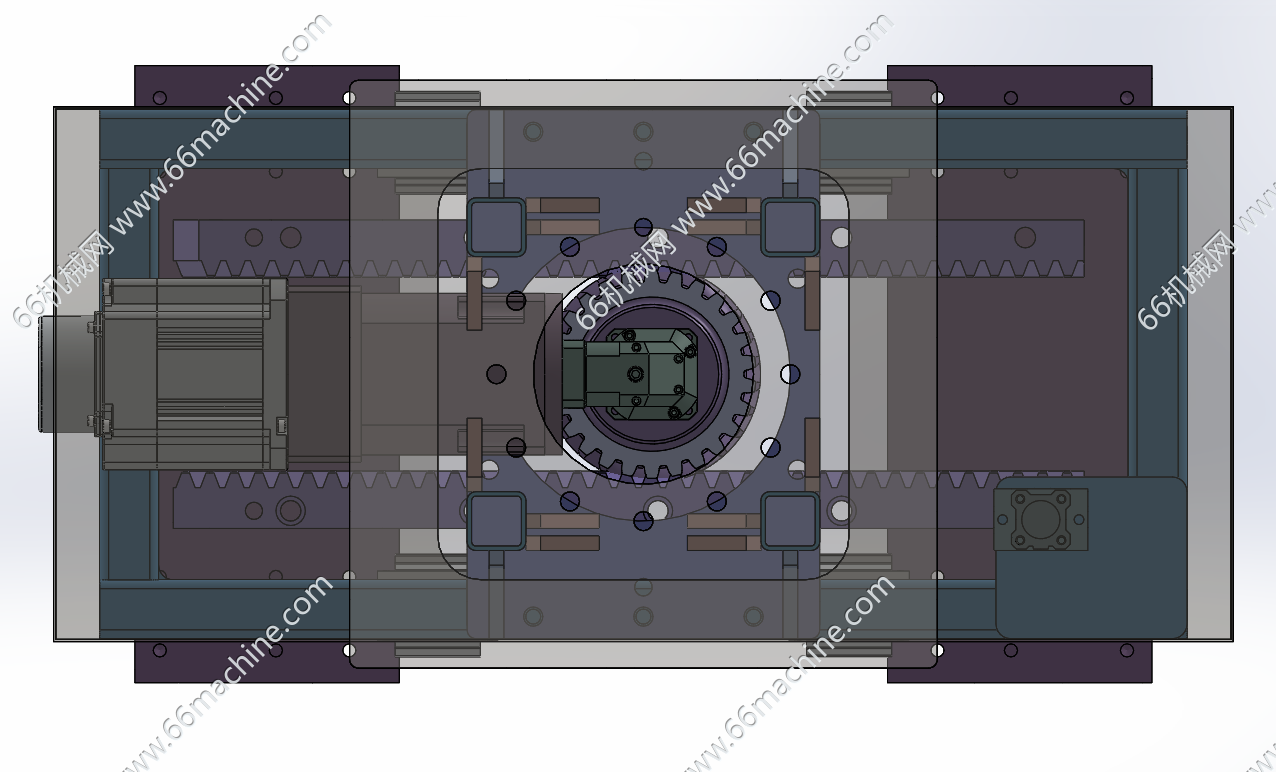

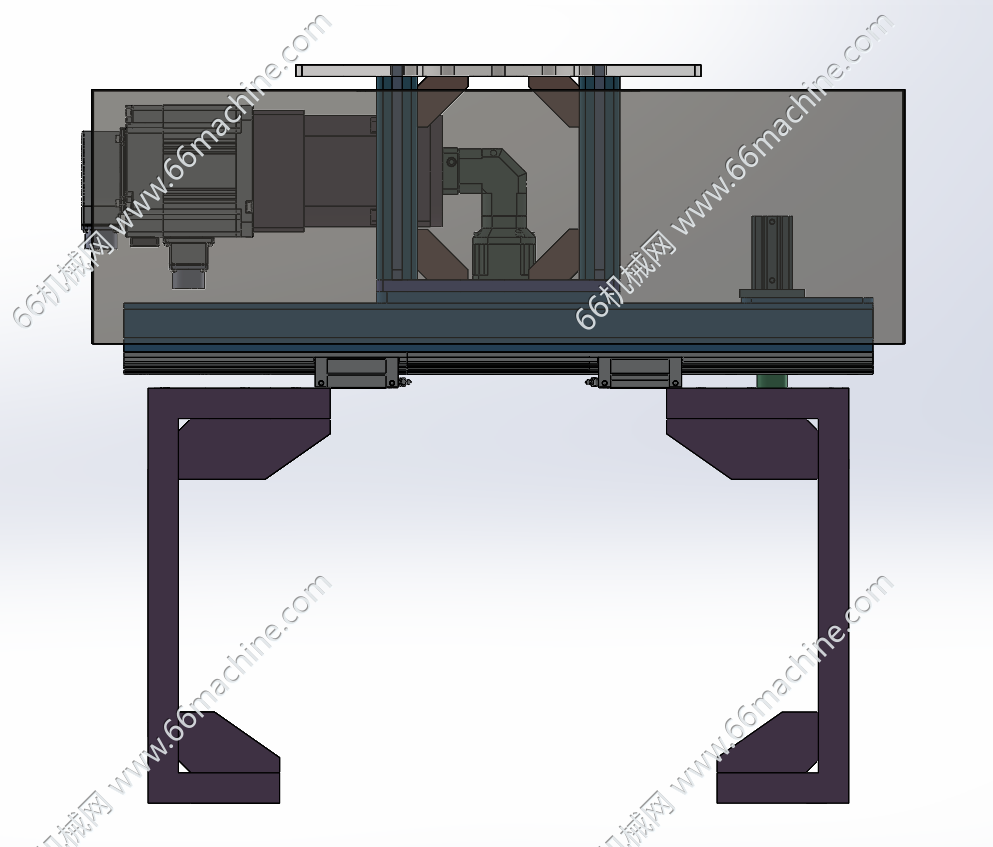

本模型为基于齿轮齿条的圆柱件夹爪（棒料夹具），电机驱动齿轮啮合两根对称反向齿条，齿轮旋转时两侧齿条做相向/反向直线运动，带动末端夹爪实现开合；V型夹口自动定心，适配圆柱类零件（圆轴、圆柱电芯、管材）。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 229 份
    图纸参数

    图纸ID: 315092070400397800

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2021

    文件大小：17.43MB

    所需积分：20机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
