金属椅子骨架焊接机（含翻转变位机）

发布时间：2026-03-14
图纸描述

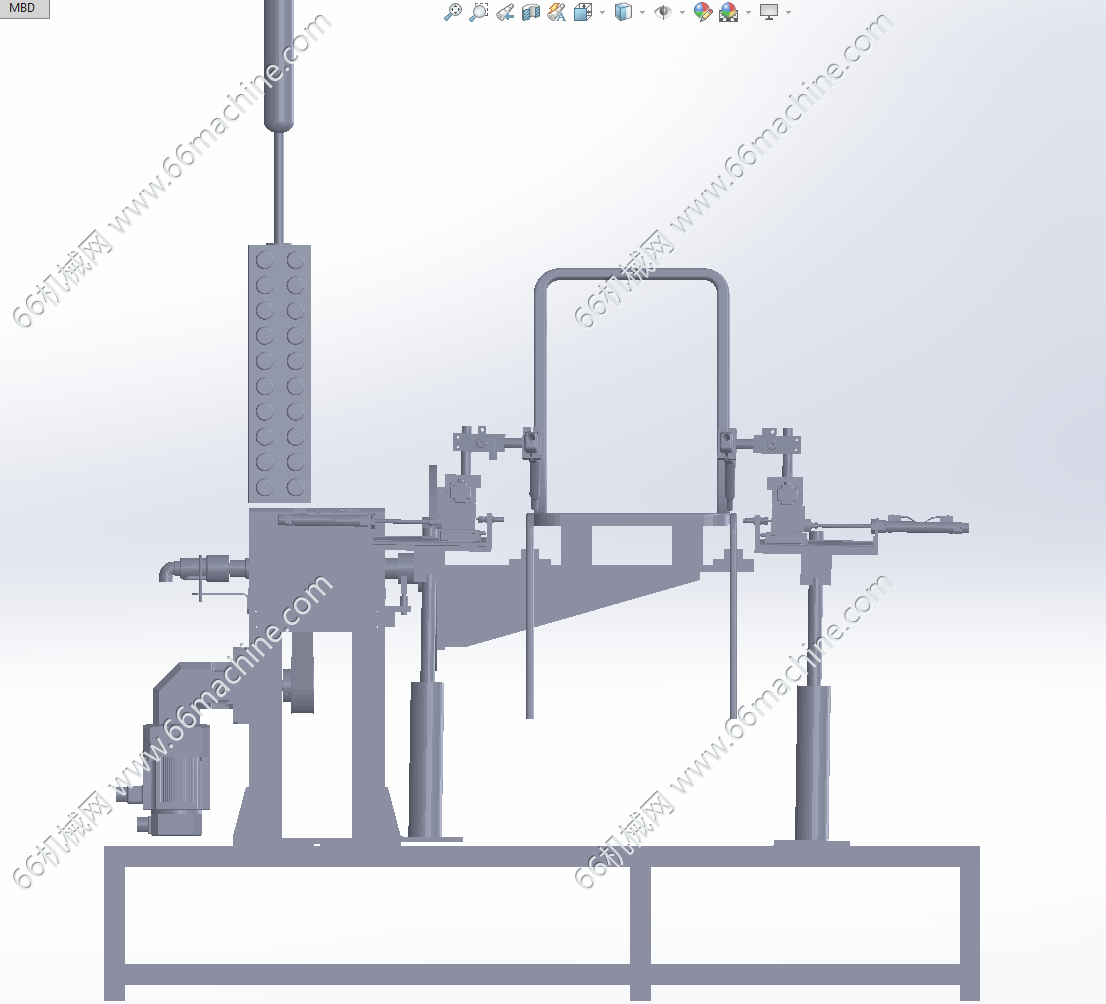

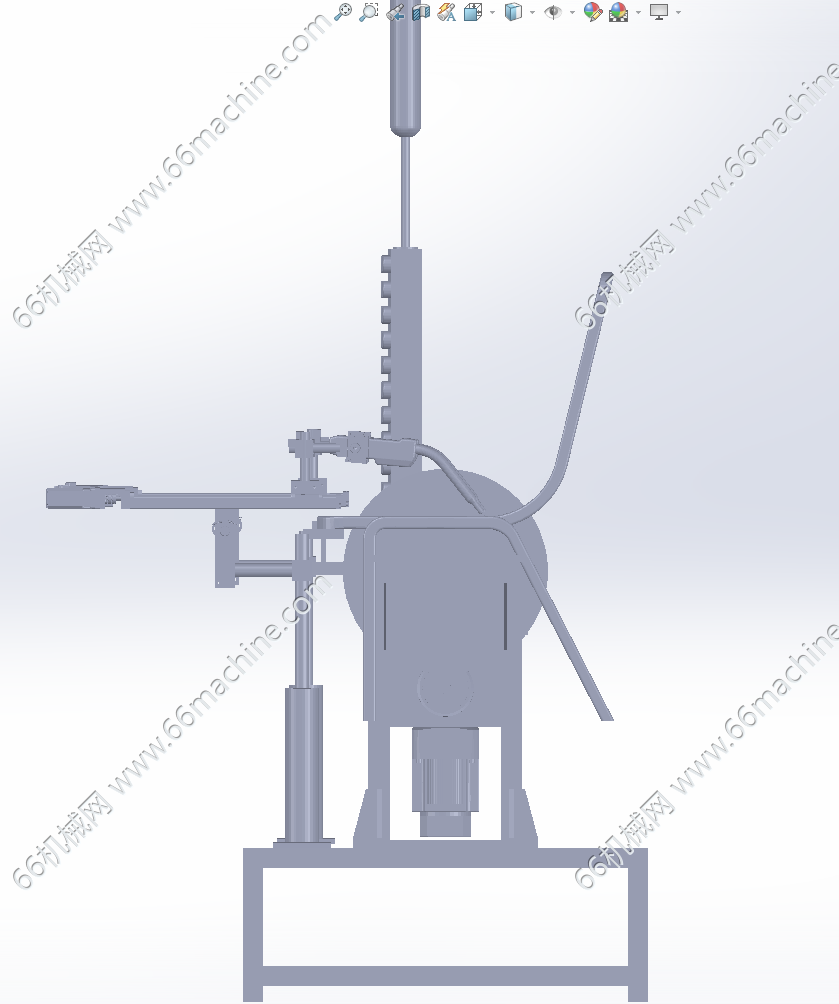

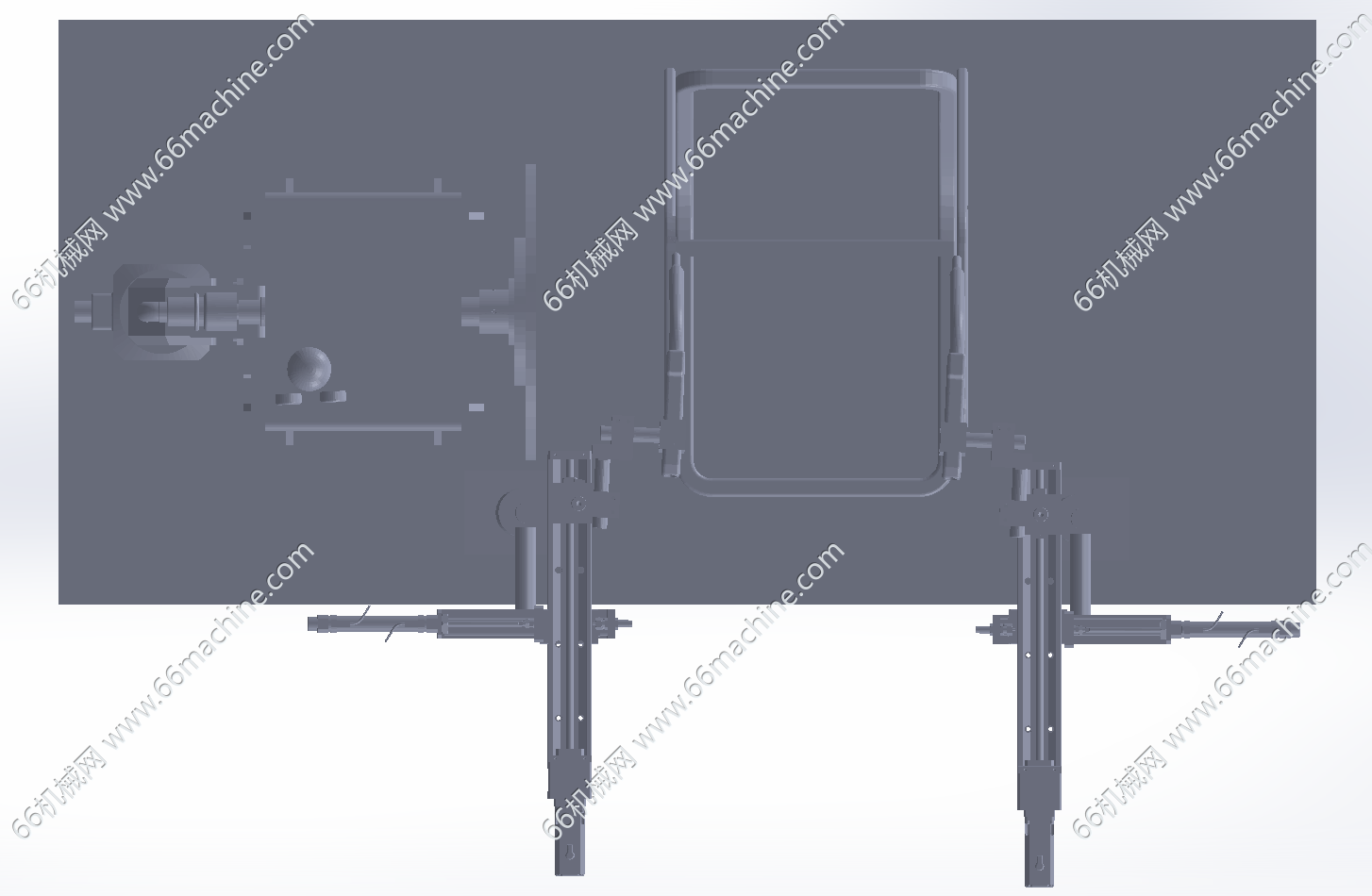

本模型为金属椅子骨架焊接机，主要由翻转变位机及2组焊接枪组成，翻转采用电机经过带传动驱动；焊接枪采用伺服丝杠模组+气动导轨模组实现XY轴位置调节。主要用于金属椅子骨架连接位置的焊接作业！

    机械狗

    机械狗

    查看我的 0 个作品
    机械设计师
    获推荐作品 293 份
    图纸参数

    图纸ID: 315092070400399157

    图纸格式：SLDPRT

    图纸版本：Solidworks2021

    文件大小：20.70MB

    所需积分：20机械币

    可否编辑： 不可进行编辑，不包含参数

    关注人数：0人
