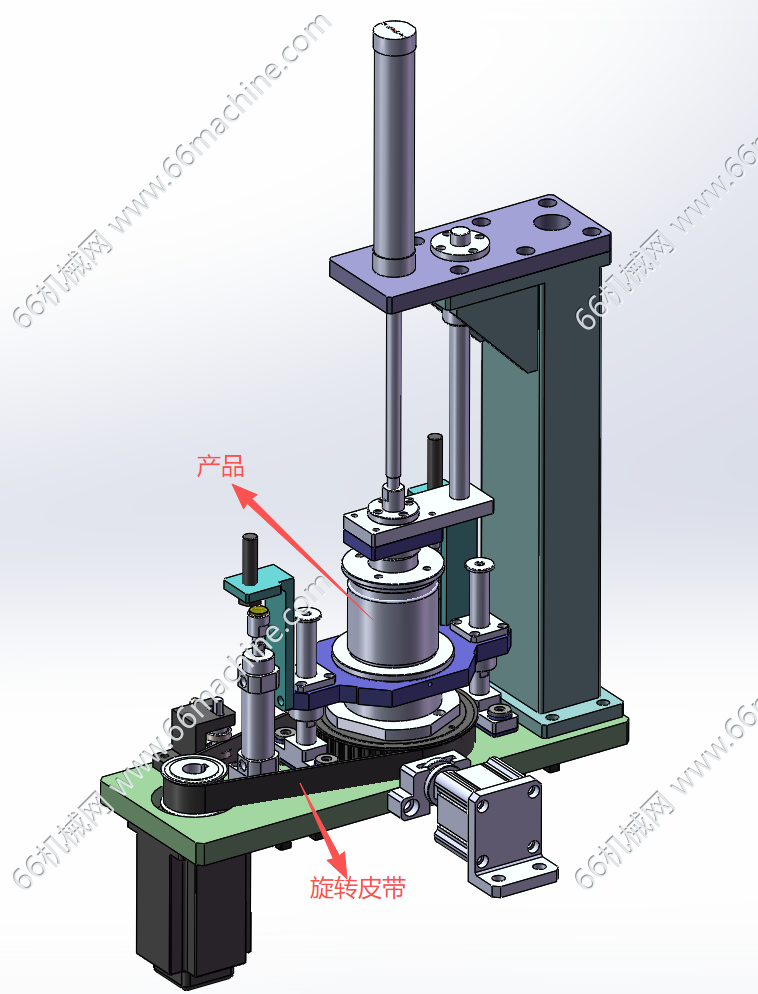

该模型为某企业罩盖电阻极焊机，主要由机架、可旋转产品压紧模组、气动伸缩焊接头、变压器等组成，罩盖装夹于旋转工装，通电后依靠电阻热完成焊接，旋转结构能够实现环形焊缝连续施焊。
机械狗
图纸ID: 315092070396204026

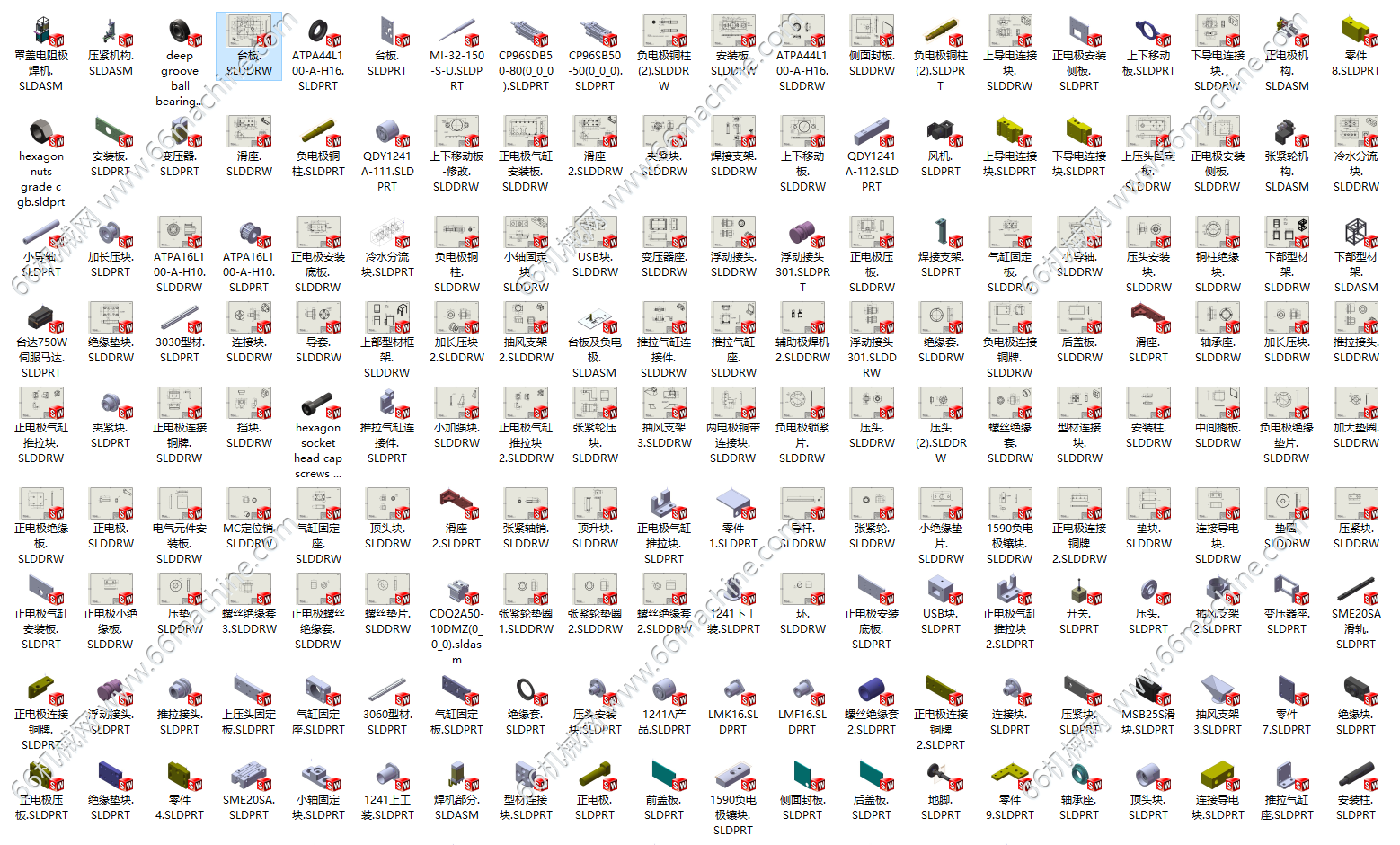

图纸格式：SLDPRT、SLDDRW、sldprt、sldasm、SLDASM
图纸版本：Solidworks2021
文件大小：38.45MB
所需积分：70机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
