基于剪叉结构的圆柱件自重锁紧夹爪（夹具）

发布时间：2024-08-03
图纸描述

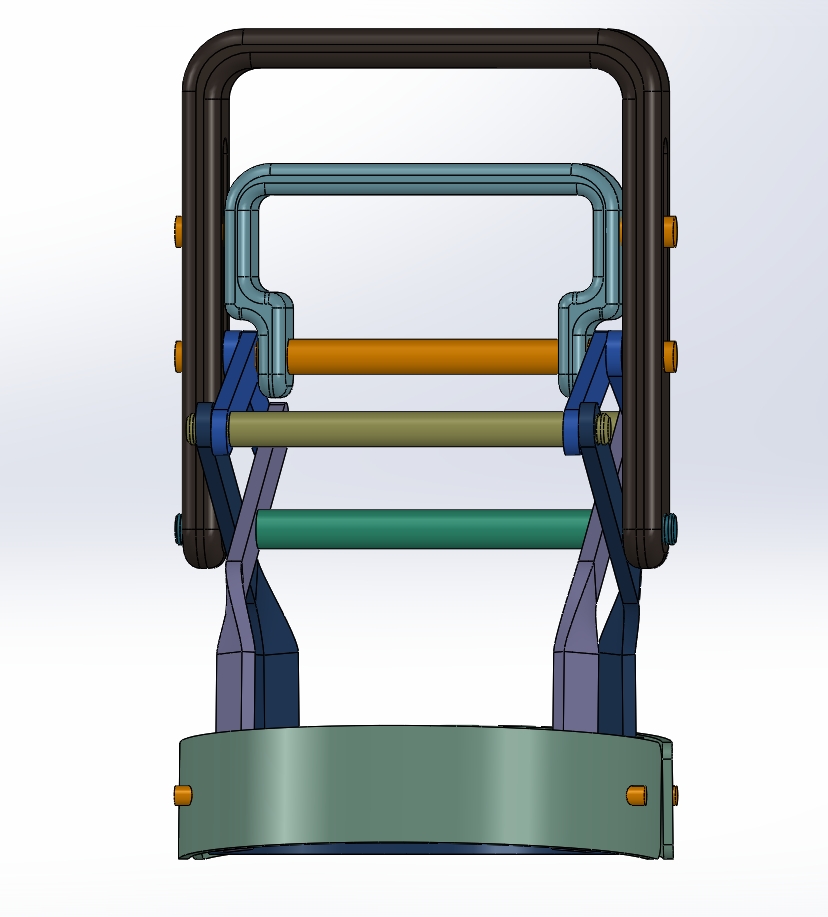

本模型为基于剪叉结构的圆柱件自重锁紧夹爪（夹具），通过剪叉式连杆的方式实现手动夹持并利用工件自重自锁，结构比较独特，可用于柱件、管件等的夹取，可供大家参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 16 份
    图纸参数

    图纸ID: 96388294492951220

    图纸格式：stp、STEP、SLDASM

    图纸版本：Solidworks2018

    文件大小：4.14MB

    所需积分：20机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
