砂轮头架（头座）钻孔夹具3D+CAD
发布时间：2026-06-03
-
-
-
-
-
-
-
-
图纸描述

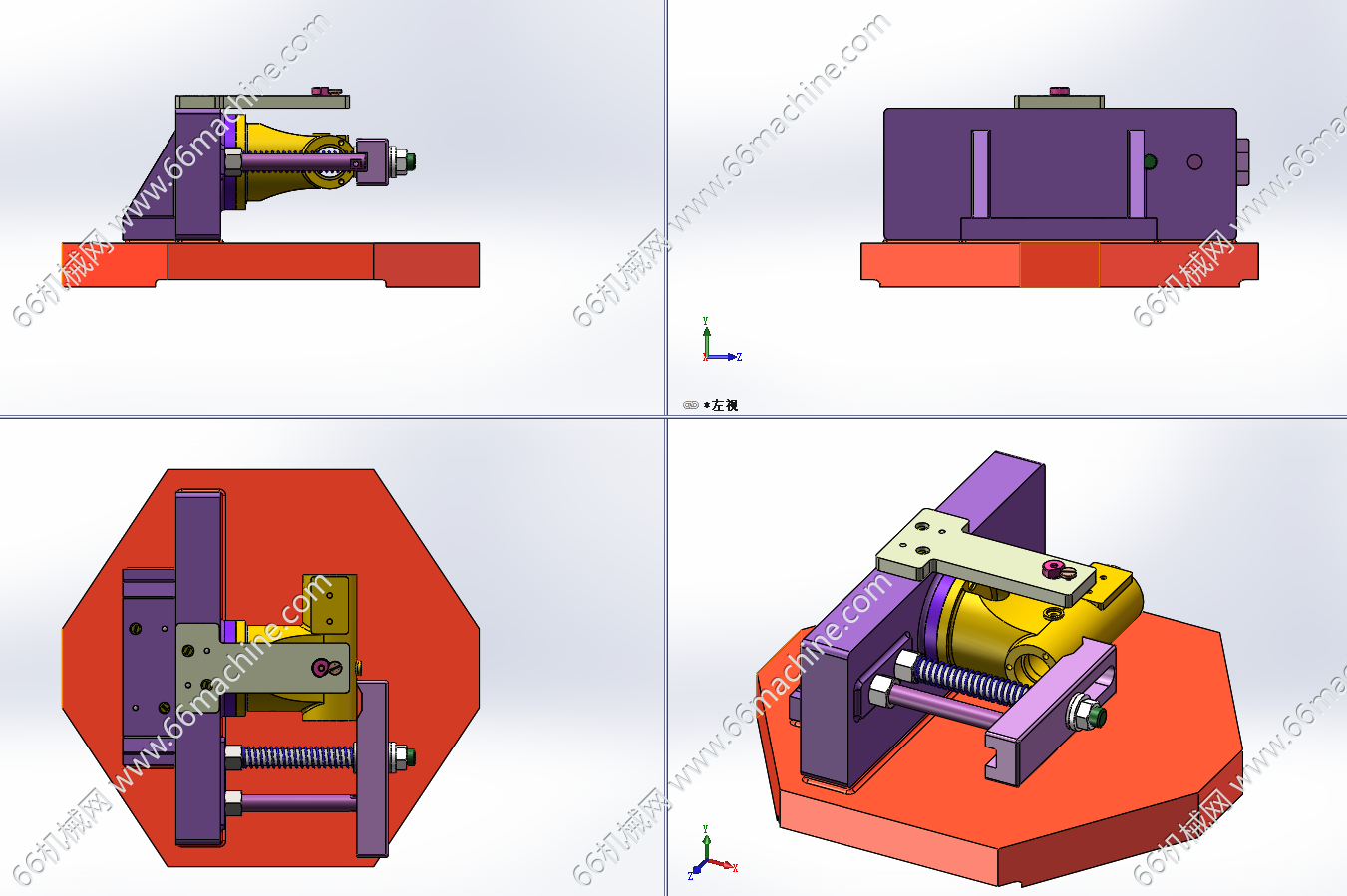

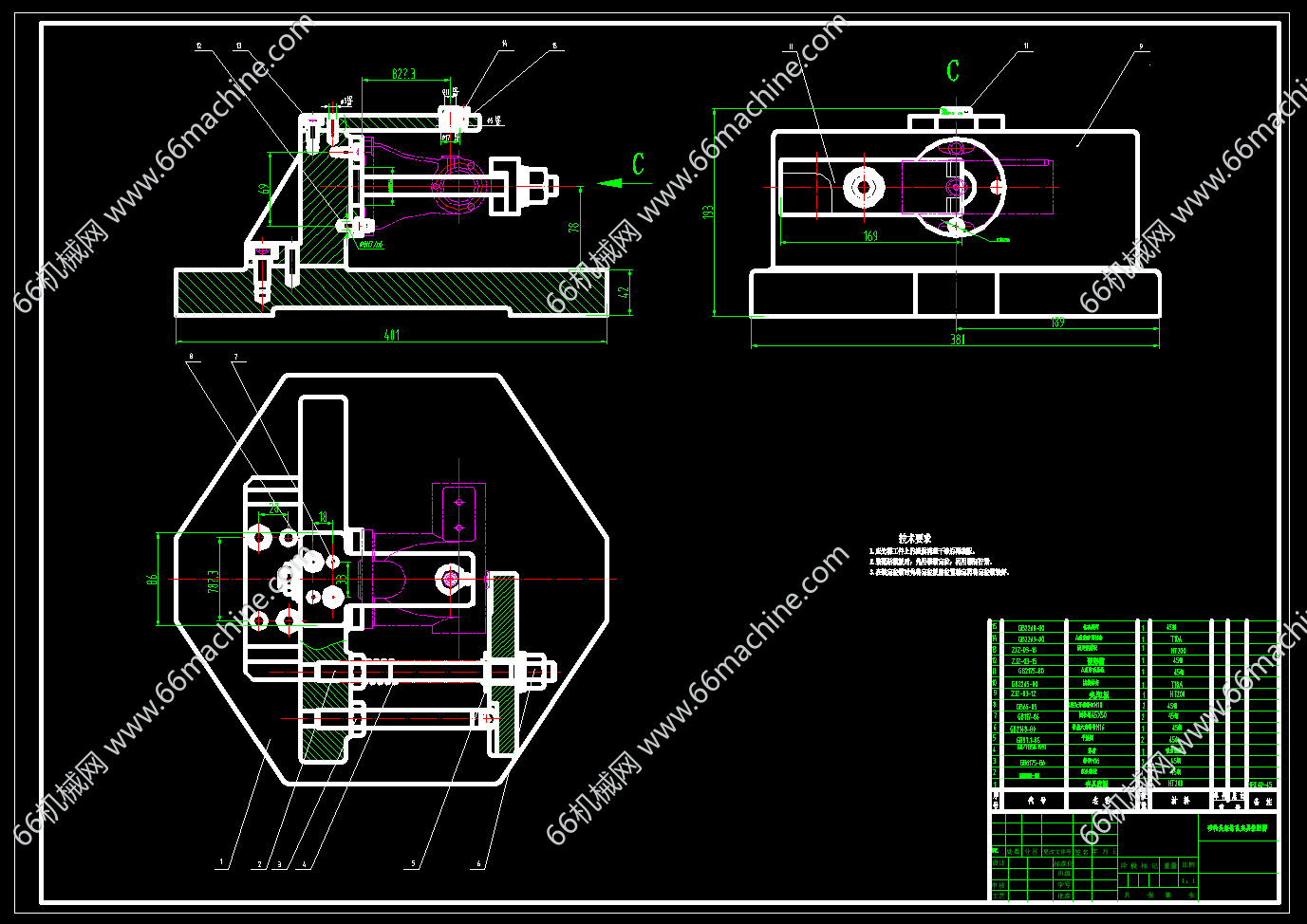

本模型为砂轮头架（头座）钻孔夹具，以底板为安装基准，依托L支撑板实现工件外圆定位，通过螺栓+调节支撑联动压板完成侧向夹紧、弹簧辅助松件，搭配带国标钻套的钻模板导向钻头，可快速完成工件装夹与精准钻孔作业，省去单件划线找正工序，有效保证孔位加工精度，提升中小批量零件的钻孔生产效率，更换钻模板后还可适配同系列多款同类工件加工。
